МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 сентября 2017 г.                                           _№   1960

Москва

О внесении изменений в описание типа на трансформаторы напряжения

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «Самарский трансформатор» от 17 августа 2017 г. № 06/325 приказываю:

• 1. Внести изменения в описание типа на трансформаторы напряжения НИОЛ-СТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58722-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(------------------------------X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2017 г. №1960

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения НИОЛ-СТ

Трансформаторы напряжения НИОЛ-СТ (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформатор представляет собой блок, состоящий из магнитопровода и обмоток: первичной и вторичной, который залит компаундом на основе эпоксидной смолы в корпус из циклоалифатической смолы.

Высоковольтные выводы «А» и «X» первичной обмотки расположены на корпусе трансформатора. Выводы вторичных обмоток и вывод заземления находятся в клеммнике внизу трансформатора, и закрываются защитной крышкой. Крепление трансформатора на месте установки производится с помощью четырёх болтов. Трансформаторы напряжения могут иметь от одной до трех вторичных обмоток для измерения или/и защиты.

Трансформаторы напряжения выпускаются в следующих модификациях: НИОЛ-СТ-3, НИОЛ-СТ-6, НИОЛ-СТ-Ю, НИОЛ-СТ-20 и НИОЛ-СТ-35, которые отличаются метрологическими и техническими характеристиками, указанными в таблице 1.

Фотографии общего вида и места пломбировки трансформаторов напряжения НИОЛ-СТ представлены на рисунках 1, 2, 3.

Место пломбирования

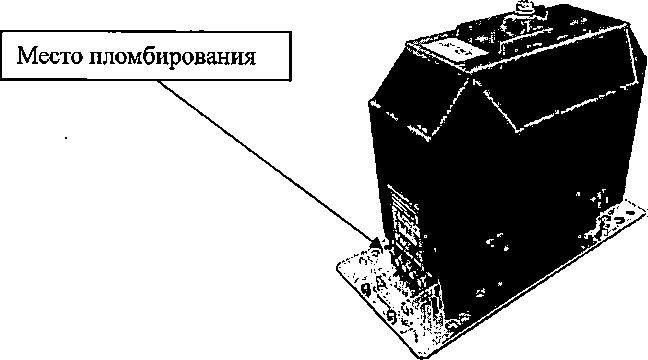

Рисунок 1 - Фотография общего вида и место пломбировки трансформаторов напряжения модификаций НИОЛ-СТ-3, НИОЛ-СТ-6, НИОЛ-СТ-Ю

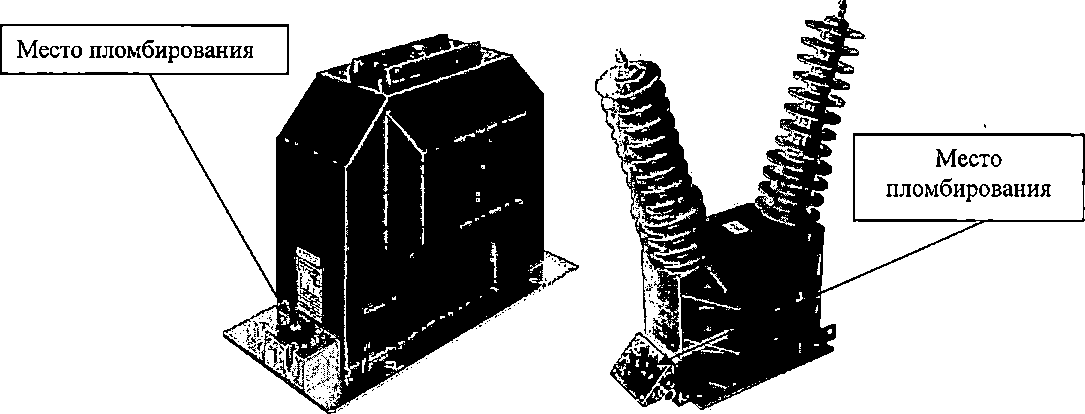

Рисунок 2 - Фотография общего вида и место пломбировки трансформаторов напряжения модификации НИОЛ-СТ-20

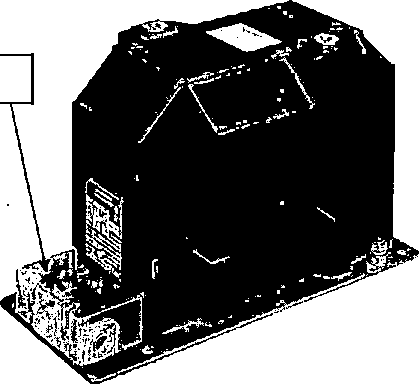

Рисунок 3 - Фотографии общего вида и места пломбировки трансформаторов напряжения модификации НИОЛ-СТ-35

отсутствует.

Основные метрологические и технические характеристики трансформаторов напряжения       НИОЛ-СТ       представлены        в        таблице        1.

Таблица 1

наносится на титульный лист паспорта, руководства по эксплуатации методом печати и на трансформатор методом наклейки.

В комплект поставки входят:

• - трансформатор напряжения НИОЛ-СТ-3 (НИОЛ-СТ-6, НИОЛ-СТ-10,

НИОЛ-СТ-20, НИОЛ-СТ-35)                                         1 шт.

• - паспорт                                                                         1 экз.

• - руководство по эксплуатации                                   1 экз. на партию

осуществляется в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

• - трансформатор напряжения измерительный эталонный NVRD 40 (регистрационный номер в Федеральном информационном фонде 32397-12);

• - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

• - магазин нагрузки трансформаторов напряжения МНТН (регистрационный номер в Федеральном информационном фонде 32403-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт трансформатора.

приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-044-05755476-2014 Трансформаторы напряжения НИОЛ-СТ. Технические условия

Открытое акционерное общество «Самарский трансформатор» (ОАО «Самарский трансформатор»), г. Самара

ИНН 6311012779

Адрес: Россия, 443017, г. Самара, Южный проезд, 88

Телефон: +7 (846) 261-68-23

Факс: +7 (846) 261-68-25

E-mail: info@samaratransformer.ru

Государственный центр испытаний средств измерений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31

Телефон: (495) 544-00-00

Сайт: http://www.rostest.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа №30010-10 от 15.03.2010 г.

5

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО "ИЦРМ")

Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311390 от 18.11.2015 г.
