Идентификационные данные (признаки)

Значение

Встроенное ПО

Внешнее ПО

Идентификационное наименование ПО

(системная программа)

CX-Programmer (программный пакет CX-ONE)

Sysmac Studio

Номер версии (идентификационный номер) ПО

1 .х и выше

CX-Programmer (программный   пакет

CX-ONE): 9.x (4.x) и выше Sysmac Studio: 1.x и выше

Цифровой идентификатор ПО

-

-

Измерительный модуль

Кол-во изм. каналов

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности в рабочих условиях применения

1

2

3

4

5

6

Модули ввода аналоговых сигналов серии CPI, СРМ1А, СРМ2А

CP1W-AD041 CPM1A-AD041

4

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

Двоичное значение с разрешением 6000 инженерных единиц

Напряжение: ±0,3 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,6 % ПШ Ток: ±0,8 % ПШ

CP1W-AD042

Двоичное значение с разрешением 12000 инженерных единиц

Напряжение: ± 0,2 % ПШ Ток: ±0,3 % ПШ

Напряжение: ±0,5 % ПШ Ток: ±0,7 % ПШ

CP1W-TS001 CPM1A-TS001

2

ТП типа К ТП типа J

Двоичное значение текущей температуры в градусах

±(0,5% (или 2 °C) + 1 разряд)

CP1W-TS002 CPM1A-TS001

4

CP1W-TS003

4

ТП типа К ТП типа J

Двоичное значение текущей температуры в градусах

±(0,5 % (или 2 °C) + 1 разряд)

±(1 % (или 4 °C) + 1 разряд)

от 0 до 10 В от 1 до 5 В

Двоичное значение с разрешением 12000 инженерных единиц

±0,5 % ПШ

±1,0 %ПШ

от 4 до 20 мА

±0,6 % ПШ

±1,2 % ПШ

CP1W-TS004

12

ТП типа К ТП типа J

Двоичное значение текущей температуры в градусах

±(0,5 % (или 2 °C) + 1 разряд)

±(1 % (или 4 °C) + 1 разряд)

CP1W-TS101 CPM1A-TS101

2

PtlOO, JPtlOO от -200,0 до +650,0 °C

±(0,5 % (или 1 °C) + 1 разряд)

CP1W-TS102 CPM1A-TS102

4

Модули вывода аналоговых сигналов CPI, СРМ1А, СРМ2А

CP1W-DA041 CPM1A-DA041

4

Двоичное значение с разрешением 6000 инженерных единиц

от 0 до 5 В

от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

±0,4 % ПШ

±0,8 % ПШ

1

2

3

4

5

6

CP1W-DA042

Двоичное значение с разрешением 12000 инженерных единиц

от 0 до 5 В от Одо 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

±0,3 % ПШ

±0,7 % ПШ

Модули ввода/вывода аналоговых сигналов CPI, СРМ1А, СРМ2А

СРМ1А-

MAD01

2 входа

от 1 до 5 В от 0 до 10В от 4 до 20 мА

8 бит

±1,0 % ПШ

1 выход

• 8 бит

(для диапазона ± 10 В:

• 9 бит)

от 0 до 10 В, ±10 В от 4 до 20 мА

CP1W-MAD11

СРМ1А-

MAD11

2 входа

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

Двоичное значение с ■ разрешением 6000 инженерных единиц

Напряжение: ±0,3 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,6 % ПШ Ток: ±0,8 % ПШ

1 выход

Двоичное значение с разрешением 6000 инженерных единиц

от 0 до 5 В

от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

±0,4 % ПШ

±0,8 % ПШ

CP1W-

MAD42/44

4 входа

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

Двоичное значение с разрешением 12000 инженерных единиц

Напряжение: ±0,2 % ПШ Ток: ±0,3 % ПШ

Напряжение: ±0,5 % ПШ Ток: ±0,7 % ПШ

1 выход

Двоичное значение с разрешением 12000 инженерных единиц

от 0 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

±0,3 % ПШ

±0,7 % ПШ

1

2

3

4

5

6

CPM1A-TS101-

DA

2 входа

PtlOO

от -40 до +250 °C

Двоичное значение текущей температуры в градусах

±1,0 %ПШ

1 выход

• 8 бит

(для диапазона ±10 В

• 9 бит)

от 0 до 10 В, ±10 В от 4 до 20 мА

Дополнительные платы аналоговых вводов/выводов

CP1W-ADB21 CP1W-MAB221

2 входа

от 0 до 10В

Двоичное значение с разрешением 4000 инженерных единиц

±0,5 % ПШ

±1,0 %ПШ

от 0 до 20 мА

Двоичное значение с разрешением 2000 инженерных единиц

±0,6 % ПШ

±1,2 %ПШ

CP1W-DAB21V CP1W-MAB221

2 выхода

Двоичное значение с разрешением 4000 инженерных единиц

от 0 до 10 В

±0,5 % ПШ

±1,0 %ПШ

Центральные процессоры CP1L с каналами ввода аналоговых сигналов

CP1L-EL/EM

2

от 0 до 10 В

Двоичное значение с разрешением 1000 инженерных единиц

±2,0 % ПШ

±3,0 % ПШ

CP1L-J/L/M

1

от 0 до 10 В

8 бит

±1,0% ПШ

Центральные процессоры СР1Е с каналами ввода/вывода аналоговых сигналов

CP1E-NA20DX-

X

2 входа

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

Двоичное значение с разрешением 6000 инженерных единиц

Напряжение: ±0,3 % ПШ Ток: ±0,4 % ПШ

1 выход

Двоичное значение с разрешением 6000 инженерных единиц

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

±0,4 % ПШ

1

2

3

4

5

6

Центральные процессоры СР1Н с каналами ввода/вывода аналоговых сигналов

СР1Н-ХА

4 входа

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

Двоичное значение с разрешением 12000 инженерных единиц

Напряжение: ±0,3 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,6 % ПШ Ток: ±0,8 % ПШ

2 выхода

Двоичное значение с разрешением 12000 инженерных единиц

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

±0,4 % ПШ

±0,8 % ПШ

Модули ввода аналоговых сигналов СИ, CS1, С200Н

CJ1W-AD041-

V1,CS1W-AD041-V1

4

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 4 до 20 мА

Двоичное значение с разрешением 8000 инженерных единиц

Напряжение: ± 0,2 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,4 % ПШ Ток: ±0,6 % ПШ

CJ1W-AD081-

V1,CS1W-AD081-V1

8

CS1W-AD161-

VI

16

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 4 до 20 мА

Напряжение: ±0,2 % ПШ Ток: ±0,2 % ПШ

Напряжение: ±0,4 % ПШ Ток: ±0,4 % ПШ

CJ1W-AD042

4

от 1 до 5 В от 4 до 20 мА

Двоичное значение с разрешением 10000 инженерных единиц

Напряжение: ±0,2 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,4 % ПШ Ток: ±0,6 % ПШ

±10 В

Двоичное значение с разрешением 40000 инженерных единиц

от 0 до 10 В

±5 В

Двоичное значение с разрешением 20000 инженерных единиц

1

2

3

4

5

6

C200H-AD001

4

от 1 до 5 В от 0 до 10 В, от 4 до 20 мА

Двоичное значение с разрешением 4000 инженерных единиц

±0,5 % ПШ

±1,0 %пш

C200H-AD002

8

от 1 до 5 В от 0 до 10 В, ±10 В от 4 до 20 мА

Напряжение: ±0,25 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,6 % ПШ Ток: ±0,8 % ПШ

C200H-AD003

8

от 1 до 5 В от 0 до 10 В, ±10 В.

от 4 до 20 мА

Напряжение: ±0,2 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,4 % ПШ Ток: ±0,6 % ПШ

CS1W-PDC01

4

от 0 до 5 В, ±5 В от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

12 бит

±0,1 % ПШ

±0,015 %/°С

CS1W-PDC11

от 0 до 5 В, ±5 В

- от 1 до 5 В от 0 до 1,25 В, ±1,25В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

Двоичное значение с разрешением 64000 инженерных единиц

±0,05 % ПШ

±0,008 %/°С

CS1W-PDC55

8

от 1 до 5 В от 0 до 10 В, ±10 В от 4 до 20 мА

Двоичное значение с разрешением 16000 инженерных единиц

±0,3 % ПШ

Напряжение: 100 млн^_1/°С

Ток: 120 млн ¹/°C

CS1W-PTW01

4

от 1 до 5 В от 4 до 20 мА

12 бит

±0,2 % ПШ

±0,015 %/°С

CS1W-PTR01

8

от 0 до 1 мА, ± 1 мА

CS1W-PTR02

8

от 0 до 100 мВ ±100 мВ

1

2

3

4

5

6

CJ1W-PH41U

4

ТП (В) от 0 до +1800,0°С

Двоичное значение текущей температуры в градусах

±1,8 °C или ±0,1 %, для диапазона от +400 до +800 °C:

±3 °C или ±0,17 % для диапазона от 0 до +400 °C:

не нормируется

±66 млн^_1/°С,

для диапазона от 0 до +400 °C: не нормируется

ТП (Е) от -200 до +1000°С

±0,6 °C или ±0,05 %*

для диапазона от -200 до 0 °C: ±100 млн-'/°С

для диапазона от 0 до +1000 °C: ±50 млн ¹/°С

ТП(1)

от -200 до +1200 °C

±0,7 °C или ±0,05 %*

для диапазона от -200 до 0 °C: ±96 млн^ЛС

для диапазона от 0 до +1200 °C: ±42 млн ¹/°С

ТП(К)

от -200 до +1200 °C

±0,75 °C или ±0,05 %, для диапазона от-20 до +600 °C:

±0,3 °C или ±0,05 %

±50 млн^_1/°С, для диапазона от -20 до +600 °C:

±48 млн ¹/°С

ТП (N)

от -200 до+1300 °C

±0,75 °C или ±0,05%

для диапазона от -200 до -150 °C:

±1,6 °C или ±0,11%

для диапазона от -200 до

-100 °C: ±70 млн7°С

для диапазона от -100 до +1300 °C: ±50 млн7°С

1

2

3

4

5

6

CJ1W-PH41U

4

ТП (R, S) от -50 до +1700 °C

Двоичное значение текущей температуры в градусах

±1,75 °C или ±0,1 % для диапазона от 0 до +100 °C:

±2,5 °C или ±0,15 %,

для диапазона от -50 до 0 °C:

±3,2 °C или ±0,19%

для диапазона от -50 до 0 °C: ±77 млн^_1/°С

для диапазона от 0 до +1700 °C: ±60 млн^_1/°С

ТП(Т)

от -200 до +400 °C

±0,35 °C или ±0,05%, для диапазона от -180 до 0°С ±0,7°С

для диапазона от -200 до -180 °C ±1,3 °C

для диапазона от -270 до -200 °C не нормируется

±75 млн-‘/°С

TTI(L)

от -200 до +900°С

±0,5 °C или ±0,05 %

±40 млн’¹/°С

ТП(Ц)

от-200 до +600°С

±0,4 °C или ±0,05 %, для диапазона от -100 до 0 °C

±0,5 °C или ±0,07 %, для диапазона от -200 до -100 °C

±0,7 °C или ±0,09%

±75 млн⁴/°С

PtlOO

от -200 до +850°С

0,5 °C или ±0,05 %, для диапазона от -50 до +150 °C ±0,21 °C или ±0,02 %

±78 млн^_1/°С

для диапазона от -50 до +150 °C: ±29 млн⁴/^оС

PtlOOO

от -200 до +850°С

±0,5 °C или ±0,05 %

±85 млн^_1/°С

PtlOO (4 проз.) от -200 до +850°С

±0,5 °C или ±0,05 % для диапазона от 0 до +50 °C ±0,025°С или ±0,05 %

±17млн'¹/°С

для диапазона от 0 до +50 °C:

±90 млн7°С

1

2

3

4

5

6

CJ1W-PH41U

4

от 1 до 5 В от 0 до 1,25 В от 0 до5 В от 0 до 10 В ±100 мВ ±1,25 В

±5 В, ±10 В от 0 до 20 мА от 4 до 20 мА

Двоичное значение с разрешением 256000 инженерных единиц

±0,05 %

±80 млн"¹/°С

Потенциометр от 0 до 2500 Ом

±1 %

±100млн-‘/°С

CJ1W-AD04U

4

PtlOO, JPtlOO, PtlOOO от -200,0 до ±650,0 °C

Двоичное значение текущей температуры в градусах

±(0,3 % (или 0,8 °C) ± 1 разряд)

ТП(К)

от -200,0 до ±1300,0 °C

ТП (J, L) от-100,0 до ±850,0 °C

ТП (Т) от -200,0 до ±400,0 °C

ТП (R, S) от 0,0 до ±1700,0 °C ТП(В) от ±100,0 до ±1800,0 °C

±(0,3 % (или 1,5 °C) ± 1 разряд)

Для ТП (L) +(2 °C ± 1 разряд)

Для ТП (К, Т)

в диапазоне от -200 до -100 °C ±(2 °C ± 1 разряд)

Для ТП (В)

в диапазоне от ±100 до ±400 °C погрешность не нормируется

от 0 до 5 В от 1 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА

Двоичное значение с разрешением 12000 инженерных единиц

±0,3% ПШ

1

2

3

4

5

6

CJ1W-ADG41

4

от 0 до 5 В от 0 до 10 В

Двоичное значение с разрешением 30000 инженерных единиц

±0,05 % ПШ

CJ1W-PDC15

2

от 1 до 5 В

от 0 до 1,25 В от 0 до5 В от 0 до 10 В ±100 мВ, ±1,25 В ±5 В, ±10 В

от 0 до 20 мА от 4 до 20 мА

Двоичное значение с разрешением 64000 инженерных единиц

±0,05 % ПШ

±0,008 %/°С

CJ1W-PTS15 CS1W-PTS11

2

ТП(В) от Одо +1820,0 °C

Двоичное значение текущей температуры в градусах

±(1,8 °C или 0,1 %), для диапазона от +400 до +800 °C ±3°С

для диапазона от 0 до +400 °C

не нормируется

±0,01 %/°с

Погрешность канала ТХС для

CS1W-PTS11±1 °C

ТП(Е)

от -270 до+1000 °C

±(0,6 °C или 0,05 %),

для диапазона от -250 до -200°С ±1,2 °C,

для диапазона от -270 до -250 °C не нормируется

ТП (J) от -210 до +1200 °C

±(0,7 °C или 0,05 %)

ТП(К)

от-270 до+1372°С

±(0,8 °C или 0,05 %),

для диапазона от -250 до -200 °C ±2 °C,

для диапазона от -270 до -250 °C

не нормируется

1

2

3

4

5

6

CJ1W-PTS15

2

ТП(Ы)

от -270 до +1300°С

Двоичное значение текущей температуры в градусах

±(0,8 °C или 0,05 %),

для диапазона от -200 до -150 °C ±1,6 °C,

для диапазона от -270 до -200 °C не нормируется

±0,01 %/°с

Погрешность канала ТХС для CS1W-PTS11 ±1 °C

ТП (R, S) от -50до +1769 °C

±(1,8 °C или 0,1 %),

для диапазона от 0 до +100 °C ±2,5 °C,

для диапазона от -50 до 0°С не нормируется для ПТ R и ±3,2 °СдляТП8

ТП(Т)

от -270 до +400 °C

±(0,35 °C или 0,05 %), для диапазона от -180 до 0 °C ±0,7 °C,

для диапазона от -200 до -180 °C ±1,3 °C,

для диапазона от -270 до -200°С не нормируется

ТП (L) от -200 до +900 °C

±(0,5 °C или 0,05 %)

ТП (U) от -200 до +600 °C

±(0,4 °C или 0,05 %), для диапазона от -100 до 0 °C ±0,5 °C,

для диапазона от -200 до -100 °C

±0,7 °C

±100 мВ

±0,05 %

CJ1W-TS561

6

ТП (К) от -200,0 до +1300,0 °C

ТП(Г) от-100,0 до +850,0 °C

Двоичное значение текущей температуры в градусах

±(0,5 % или 0,7 °C + 1 разряд) Для ТП (К) в диапазоне от -200 до -100 °C ±(2,0 °C +1 разряд) Погрешность канала ТХС +2 °C

1

2

3

4

5

6

CJ1W-PTS51

4

ТП (К) от -200 до +1300 °C, от 0,0 до +500,0 °C

ТП (J) от -100 до +850 °C, от 0,0 до +400,0 °C

ТП (Т) от -200,0 до

+400,0 °C

ТП (L) от -100 до +

850 °C, от 0,0 до 400,0 °C ТП (R, S) от 0 до +1700 °C

ТП (В) от 400 до

+1800 °C

Двоичное значение текущей температуры в градусах

±(0,3 % (или 1,0 °C) + 1 разряд)

Для ТП (L) +(2 °C + 1 разряд)

Для ТП (К, Т)

в диапазоне от -200 до -100 °C +(2 °C +1) разряд Для ТП (R, S)

в диапазоне от 0 до +200 °C +(3 °C + 1) разряд

CJ1W-TS562

6

PtlOO, PtlOOO от - 200,0 до + 650,0 °C

Двоичное значение текущей температуры в градусах

±(0,5 % (или 0,8 °C) + 1 разряд)

CJ1W-PTS52

4

±(0,3 % или 0,8 °C + 1 разряд)

CS1W-PTS52

4

±(0,3 % или 0,8 °C + 1 разряд)

в диапазоне ±200 °C ±0,06 °C в диапазоне от +200 до +650 °C ±285 млн ¹/°С

CS1W-PTS56

8

CJ1W-PTS16

2

PtlOO от -200 до +850 °C JPtlOO от -200 до +500 °C Pt50 от -200 до +649 °C Ni508.4 от -50 до +150 °C

±(0,05 % или 0,1 °C)

PtlOO: ±0,009 %/°С

JPtlOO: ±0,01 %/°С

Pt50: ±0,02 %/°С Ni508.4: ±0,012 %/°С

CS1W-PTS12

4

±0,29 °C

1

2

3

4

5

6

CS1W-PTS01-

VI

4

ТП (В) от 0 до +1820 °C

ТП (Е) от -270 до +1000 °C

ТП (J) от -210 до +850 °C

. ТП (К) от -270 до +1372 °C

ТП (N) от -270 до

+1300 °C

ТП (R, S) от -50 до +1768 °C

ТП(Т) от-270 до +400 °C +80 мВ

Двоичное значение текущей температуры в градусах

±0,1 %

±0,015 %/°С Погрешность канала ТХС +1 °C

CS1W-PTS51

4

ТП (К) от-200 до +1300 °C, от 0,0 до +500,0 °C

Двоичное значение текущей температуры в градусах

.+(0,3 % или 1,0 °C + 1 разряд)

Для ТП (L) ±(2 °C +1 разряд)

Для ТП (К, Т) в диапазоне от -200 до-100°С +(2 °C + 1 разряд)

в диапазоне от -200 до -100 °C ±0,29 °C

в диапазоне от -100 до +400 °C ±0,11 °C

в диапазоне от +400 до +1300 °C для ТП (К) ±285 млн’¹/ °C

CS1W-PTS55

8

ТП (J) от -100 до +850 °C, от 0,0 до 400,0 °C

ТП (Т)от -200,0 до +400,0 °C

ТП (L) от-100 до +850 °C,

от 0,0 до 400,0 °C

в диапазоне от -100 до +400 °C ±0,11 °C

в диапазоне от +400 до +850 °C

+285 млн'¹/ °C

1

2

3

4

5

6

CS1W-PTS51

4

ТП (R, S) от 0 до +1700 °C

Двоичное значение текущей температуры в градусах

±(0,3 % или 1,0 °C + 1 разряд)

Для ТП (R, S) в диапазоне от 0 до +200°С ±(3 °C + 1 разряд)

в диапазоне от 0 до +200 °C ±0,43 °C

в диапазоне от +200 до +1000 °C ±0,29 °C в диапазоне от +1000 до +1700 °C ±285 млн¹ / °C

CS1W-PTS55

8

ТП (В) от +400 до +1800 °C

в диапазоне от +400 до +800 °C ±0,43 °C

C200H-TS001

4

ТП (К) от 0 до +1000°С

ТП (J) от 0 до +500°С

Двоичное значение текущей температуры в градусах

±(1 % или 1°С)

C200H-TS002

4

ТП (К) от -200 до +1300 °C

ТП (L) от 0 до +500°С

C200H-TS101

4

JPtlOO от -50 до +100°С от -50 до +400°С

C200H-TS102

4

PtlOO от -50 до +100°С от 0 до +400°С

CJ1W-F159

1

Чувствительность измерительного канала 0,3 мкВ Питание тензодатчика 10В= ±5%, макс, ток 120 мА (до 4 тензодатчиков 350 £1, включенных параллельно)

Преобразование: 24 бита Индикация: Двоичное значение с разрешением 10000/ 40000 инженерных единиц

±0,01 % ПШ

<0,2 мкВ/°С <15 млн^_1/°С

1

2

3

4

5

6

CJ1W-F130

1

Питание тензодатчика 10 В= ±5 %, макс, ток 120 мА (до 4 тензодатчиков 350 Ом, включенных параллельно)

Преобразование: 24 бита Индикация: Двоичное значение с разрешением 64000 инженерных единиц

±0,02 % ПШ

• < 0,5 мкВ/°С

• < 25 млн^_1/°С

Модули автоматического регулирования температуры СИ

CJ1W-TC001

CJ1W-TC002

4

ТП (К) от -200 до +1300 °C, от 0,0 до +500,0 °C

Tn(J) от-100 до +850 °C, от 0,0 до +400,0 °C ТП (Т) от -200,0 до +400,0 °C

ТП (L) от -100 до +850 °C, от 0,0 до +400,0 °C ТП(К, S)

от 0 до +1700 °C ТП (В) от+100 до +1800 °C

Двоичное значение текущей температуры в градусах

±(0,3 % (или 1,0 °C) + 1 разряд)

Для ТП (L) ±(2 °C + 1 разряд)

Для ТП (К, Т) в диапазоне от -200 до -100 °C +(2 °C + 1 разряд)

Для ТП (R, S) в диапазоне от 0 до +200 °C +(3 °C +1 разряд) Для ТП (В) в диапазоне от +100 до +400 °C не нормируется

CJ1W-TC003

CJ1W-TC004

2

CJ1W-TC101 CJ1W-TC102

4

PtlOO, JPtlOO от -200,0 до +650,0 °C

Двоичное значение текущей температуры в градусах

±(0,3 % (или 0,8 °C) + 1 разряд)

CJ1W-TC103

CJ1W-TC104

2

1 1 2

3

4

5                       |                       6

Модули вывода аналоговых сигналов CJ1, CS1, С200Н

CJ1W-DA021

2

Двоичное значение с разрешением 4000 инженерных единиц

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10В от 4 до 20 мА

Напряжение: ±0,3 % ПШ Ток: ±0,5 % ПШ

Напряжение: ±0,5 % ПШ Ток: ±0,8 % ПШ

CJ1W-DA041 CS1W-DA041

4

CJ1W-DA042V

4

Двоичное значение с разрешением 10000 инженерных единиц

от 1 до 5 В

±0,3 % ПШ

±0,5 % ПШ

Двоичное значение с разрешением 20000 инженерных единиц

от 0 до 10 В

CJ1W-DA042V

4

Двоичное значение с разрешением 40000 инженерных единиц

±10В

±0,3 % ПШ

±0,5 % ПШ

CJ1W-DA08V CS1W-DA08V

8

Двоичное значение с разрешением 8000 инженерных единиц

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10В

±0,3 % ПШ

±0,5 % ПШ

CJ1W-DA08C CS1W-DA08C

8

от 4 до 20 мА

±0,5 % ПШ

±0,8 % ПШ

C200H-DA001

2

12 бит

от 1 до 5 В от 0 до 10В от 4 до 20 мА

±0,5 % ПШ

±1,0 %ПШ

C200H-DA002

4

Двоичное значение с разрешением 4000 инженерных единиц

±10 В от 4 до 20 мА

Напряжение: ±0,3 % ПШ Ток: ±0,5 % ПШ

Напряжение: ±0,5 % ПШ

Ток:±1,0%ПШ

C200H-DA003

8

от 1 до 5 В от 0 до 10 В, ±10В

±0,3 % ПШ

±0,5 % ПШ

C200H-DA004

8

от 4 до 20 мА

±0,5 % ПШ

±0,8 % ПШ

CS1W-PMV01

4

Двоичное значение с разрешением 4000 инженерных единиц

от 1 до 5 В от 4 до 20 мА

Напряжение: ±0,2 % ПШ Ток: ±0,1 % ПШ

±0,015%/°C

1

2

3

4

5

6

CS1W-PMV02

4

Двоичное значение с разрешением 16000 инженерных единиц

±10 В

±1В

±0,1 % пш

±0,015%/°C

Двоичное значение с разрешением 8000 инженерных единиц

от 0 до 10 В от 0 до 1 В ±5 В

Двоичное значение с разрешением 4000 инженерных единиц

от 0 до 5 В

Модули ввода/вывода аналоговых сигналов СИ, CS1, С200Н

CJ1W-MAD42

4 входа

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10В от 4 до 20 мА

Двоичное значение с разрешением 8000 инженерных единиц

±0,2 % ПШ

±0,4 % ПШ

2 выхода

Двоичное значение с разрешением 8000 инженерных единиц

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10В от 4 до 20 мА

Напряжение: ±0,3 % ПШ Ток: ±0,3 % ПШ

Напряжение: ±0,5 % ПШ Ток: ±0,6 % ПШ

CS1W-MAD44

4 входа

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10В от 4 до 20 мА

Двоичное значение с разрешением 4000 инженерных единиц

Напряжение: ±0,2 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,4 % ПШ Ток: ±0,6 % ПШ

4 выхода

Двоичное значение с разрешением 4000 инженерных единиц

от 0 до 5 В от 1 до 5 В от 0 до 10 В, ±10В

±0,3 % ПШ

±0,5 % ШП

C200H-MAD01

2 входа

от 1 до 5 В от 0 до 10 В, ±10В от 4 до 20 мА

Двоичное значение с разрешением 4000 инженерных единиц

Напряжение: ±0,3 % ПШ Ток: ±0,5 % ПШ

Напряжение: ±0,5 % ПШ Ток: ±0,8 % ПШ

2 выхода

Двоичное значение с разрешением 4000 инженерных единиц

от 1 до 5 В от 0 до 10 В, ±10В от 4 до 20 мА

1

2

3

4

5

6

программируемые счетные модули CS1

CS1W-HCA12-

VI

1 вход

±10 В

Двоичное значение с разрешением 16000 инженерных единиц

Напряжение: ±0,2 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,4 % ПШ Ток: ±0,6 % ПШ

от 0 до 10 В

Двоичное значение с разрешением 8000 инженерных единиц

от 0 до 5 В от 1 до 5 В от 4 до 20 мА

Двоичное значение с разрешением 4000, инженерных единиц

CS1W-HCA12-

VI

2 выхода

Двоичное значение с разрешением 10000 инженерных единиц

±10 В

±0,3 %

±0,5 %

Двоичное значение с разрешением 4000 инженерных единиц

от 0 до 5 В от 1 до 5 В от 0 до 10 В

Модули автоматического регулирования температуры С200Н

С200Н-ТС001

С200Н-ТС002

C200H-TV001

C200H-TV002

2

ТП (К) от-200 до +1300 °C

ТП (J, L) от-100 до +850 °C

ТП (Т, U) от -200 до +400 °C

ТП (R, S) от 0 до +1700 °C

ТП (В) от+100 до +1800 °C

ТП (Е) от 0 до +600 °C ТП (N) от 0 до +1300 °C

Двоичное значение текущей температуры в градусах

±(0,5 % или 2 °C + 1 разряд)

±(1 % или 4 °C + 1 разряд)

C200H-TC003

C200H-TV003

2 входа

2 выхода

-

от 4 ±0,3 мА до 20 ±1 мА

1

2

3

4

5

6

С200Н-ТС101

С200Н-ТС102

C200H-TV101

C200H-TV102

2

PtlOO от -99,9 до +450,0 °C

JPtlOO от -99,9 до +450,0 °C

Двоичное значение текущей температуры в градусах

±(0,5 % или 1 °C + 1 разряд)

±(1 % или 2 °C + 1 разряд)

С200Н-ТС103

C200H-TV103

2 входа

2 выхода

-

от 4 ±0,3 мА до 20 ±1 мА

Модули автоматического регулирования С200Н,

C200H-PID01

C200H-PID02

2

от 0 до 5 В от 1 до 5 В от 0 до 10 В от 4 до 20 мА

Двоичное значение с разрешением 11000 инженерных единиц

±(0,5 % ПШ +1 разряд)

±(1 % ПШ +1 разряд)

C200H-PID03

2 входа

2 выхода

-

от 4 ±0,3 мА до 20 ±1 мА

-

Модули удаленного ввода GRT1, CRT1, DRT2, SRT2, GX

GRT1-AD2

2

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

Двоичное значение с разрешением 6000 инженерных единиц, 30000 инженерных единиц для DRT2-AD04H, 8000 инженерных единиц для GX-AD0471

Напряжение: ±0,3 % ПШ Ток: ±0,4 % ПШ

Напряжение: ±0,6 % ПШ Ток: ±0,8 % ПШ

CRT1-AD04

DRT2-AD04 DRT2-AD04H SRT2-AD04 GX-AD0471

4

GRT1-TS2P

2

PtlOO от -200,0 до +850,0 (+200,0) °C

JPt от -200,0 до +650,0 (+200,0) °C

Двоичное значение текущей температуры в градусах

±(0,3 % или 0,8 °C + 1 разряд)

DRT2-TS04P

4

GRT1-TS2PK

2

PtlOOO от -200,0 до +850,0 (+200,0) °C

±(0,3 % или 0,5 °C + 1 разряд)

1

2

3

4

5

6

GRT1-TS2T

2

ТП (R, S) от 0 до +1700 °C

ТП (Ki, N) от -200 до +1300 °C

ТП (Кг) от 0,0 до +500,0 °C ТП(1, L) от-100 (0) до +850 (+400) °C ТП (Т, U) от -200,0 до +400,0 °C

ТП (Е) от 0 до +600 °C

ТП (В) от+100 до +1800 °C

ТП (W) от 0 до +2300 °C

ТП (PL2) от 0 до +1300 °C

Двоичное значение текущей температуры в градусах

±(0,3 % или 1,0 °C +1 разряд)

Для ТП (Ki, Кг, Т, N) в диапазоне от -200 до -100 °C ±(2 °C + 1 разряд)

Для ТП (R, S) в диапазоне от 0 до +200 °C ±(3 °C + 1 разряд)

Для ТП (U, L) +(2 °C + 1 разряд)

Для ТП (В) в диапазоне от +100 до +400 °C не нормируется

Только для модулей CRT1-TS04T

Для ТП (W) ±(0,3 % или 3,0 °C + 1 разряд)

Для ТП (PL2) ±(0,3 % или 2,0 °C + 1 разряд)

CRT1-TS04T DRT2-TS04T

4

CRT1-TS04P

4

Ptl 00 от-200,0 до +850,0 (+200,0) °C

Двоичное значение текущей температуры в градусах

в диапазоне от -200 до +850 °C: ±(0,3 % или 0,8 °C + 1 разряд) в диапазоне от -200 до +200 °C: ±(0,3 % или 0,5 °C + 1 разряд)

Модули удаленного вывода GRT

CRT1, DRT2, SRT2, GX

GRT1-DA2V

2

Двоичное значение с разрешением 6000 инженерных единиц

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 4 до 20 мА

±0,4 % ПШ

±0,8 % ПШ

GRT1-DA2C

2

от 0 до 20 мА от 4 до 20 мА

1 .

2

3

4

5

6

CRT1-DA02 DRT2-DA02 SRT2-DA02

2

Двоичное значение с разрешением 6000 инженерных единиц

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 0 до 20 мА от 4 до 20 мА

±0,4 % ПШ

±0,8 % ПШ

GX-DA0271

2

Двоичное значение с разрешением 8000 инженерных единиц

от 0 до 5 В

от 1 до 5 В от 0 до 10 В, ±10 В от 4 до 20 мА

±0,4 % ПШ

±0,8 %ПШ

Модули ввода/вывода аналоговых сигналов для сети Mechatrolink

JEPMC-AN2900

4

±10 В

16 бит

±0,5 % ПШ

±1,0 % ПШ

JEPMC-AN2910

2

16 бит

±10 В

±0,2 % ПШ

±0,5 % ПШ

Модули ввода аналоговых сигналов серии NX

NX-AD2203/3203/

4203

2/4/8

от 4 до 20 мА

Двоичное значение с разрешением 8000 инженерных единиц

±0,2 % ПШ

±0,4 % ПШ

NX-AD2204/3204/

4204

NX-AD2208/3208/

4208

Двоичное значение с разрешением 30000 инженерных единиц

±0,1 % ПШ

±0,2 % ПШ

NX-AD2603/3603/

4603

2/4/8

±10 В

Двоичное значение с разрешением 8000 инженерных единиц

±0,2 % ПШ

±0,4 % ПШ

NX-AD2604/3604/

4604

NX-AD2608/3608/

4608

Двоичное значение с разрешением 30000 инженерных единиц

±0,1 % ПШ

±0,2 % ПШ

1

2

3

4

5

6

NX1W-ADB21

2

от 0 до 10 В

Двоичное значение с разрешением 4000 инженерных единиц

±0,5 % ПШ

±1,0 %ПШ

от 0 до 20 мА

Двоичное значение с разрешением 2000 инженерных единиц

±0,6 % ПШ

±1,2 %ПШ

NX-RS1201 NX-RS1201-K

1

от-5,0 до +5,0 мВ/В

24 бита

±0,01 % ПШ

<0,1мкВ/°С

< 10 млн-'ЛС

NX-TS2101/3101

2/4

ТП (К) от -200 до +1300 °C

Двоичное значение текущей температуры в градусах

±1,5 °C или ±0,1 %

для диапазона от -200 до -100 °C: ±100млн'¹/°С для диапазона от -100 до +400 °C: ±200 млн'/’С для диапазона от +400 до +1300 °C: ±250 млн‘/^оС

ТП (N) от -200 до +1300 °C

для диапазона от -200 до

+1000 °C: ±200 млн‘/^оС для диапазона от +1000 до

+1300 °C: ±250 млн'/’С

ТП (J) от -200 до +1200 °C

для диапазона от -200 до +400 °C: ±1,4 °C или ±0,1 %

для диапазона от +400 до +1200 °C: ±1,2 °C или ±0,09 %

для диапазона от -200 до +400 °C: ±100 млн^_1/°С для диапазона от +400 до +900 °C: ±200 млн-‘/°С для диапазона от +900 до +1200 °C: ±250 млн’¹/°С

1

2

3

4

5

6

NX-TS2101/3101

2/4

ТП (Т) от -200 до +400 °C

Двоичное значение текущей температуры в градусах

±1,2 °C или ±0,2 %

для диапазона от -200 до -100 °C: ±500 млн^ЛС для диапазона от -100 до +400 °C: ±200 млн’¹/°С

ТП (Е) от -200 до +1000 °C

для диапазона от -200 до +400 °C: ±1,2 °C или ±0,1 % для диапазона от +400 до +1000 °C: ±2,0 °C или ±0,17 %

для диапазона от -200 до +400 °C: ±100 млн^_1/°С для диапазона от +400 до +700 °C: ±200 млн-‘/°С для Диапазона от +700 до +1000 °C: ±250 млн'/°С

ТП (L) от -200 до +900 °C

для диапазона от -200 до +300 °C: ±1,1 °C или ±0,1 %

для диапазона от +300 до +900 °C: ±2,2 °C или ±0,2 %

для диапазона от -200 до +300 °C: ±100 млн 7°С для диапазона от +300 до +700 °C: ±200 млн’/°С

для диапазона от +700 до +900 °C: ±250 млн’ЛС

ТП (U) от -200 до +600 °C

для диапазона от -200 до +400 °C: ±1,2 °C или ±0,15 %

для диапазона от +400 до +600 °C: ±1,0 °C или ±0,13 %

±150млн-’/°С

ТП (R) от -50 до +1700 °C

для диапазона от -50 до +500 °C: ±1,75 °C или ±0,1 % для диапазона от +500 до +1700 °C: ±2,5 °C или ±0,15 %

±250 млн"‘/°С

ТП (S) от -50 до +1700 °C

для диапазона от -50 до +600 °C: ±1,75 °C или ±0,1 % для диапазона от +600 до +1700 °C: ±2,5 °C или ±0,15 %

1

2

3

4

5

6

NX-TS2101/3101

2/4

ТП (В) от 0 до +1800 °C

Двоичное значение текущей температуры в градусах

для диапазона от +400 до +1200 °C: ±3,6 °C или ±0,2 % для диапазона от +1200 до +1800 °C: ±5,0 °C или ±0,28 % для диапазона от 0 до +400 °C: не нормируется

для диапазона от -400 до +1200 °C: ±250 млн'ЛС для диапазона от +1200 до +1800 °C: ±300 млн-‘/°С для диапазона от 0 до +400 °C: не нормируется

ТП (W) от 0 до +2300°С

для диапазона от 0 до +300 °C: ±1,15 °C или ±0,05% для диапазона от +300 до +800 °C: ±2,3 °C или ±0,1 % для диапазона от +800 до +2300 °C:

±3,0 °C или ±0,13 %

для диапазона от 0 до +1500 °C: ±200 млн‘/°С

для диапазона от +1500 до +2300 °C: ±300 млп‘/°С

ТП (PL2) от 0 до +1300 °C

для диапазона от 0 до +400 °C: ±1,3 °C или ±0,1 % для диапазона от +400 до

+1300 °C: ±2,0 °C или ±0,15 %

для диапазона от 0 до +400 °C: ±200 млн⁴/°С

для диапазона от +400 до +800 °C:

±300 млн'/’С для диапазона от +800 до +1300 °C: ±500 млн ¹/°С

NX-TS2102/3102

NX-TS2104/3104

2/4

ТП (К) от-200 до +1300 °C

Двоичное значение текущей температуры в градусах

±0,75 °C или ±0,05 %

±50 млн^_1/°С

ТП (К) от -20 до +600 °C

±0,3 °C или ±0,05 %

±48 млн^_1/°С

ТП (J) от -200 до +1200 °C

±0,7 °C или ±0,05 %

для диапазона от -200 до 0 °C: ±96 млн^_1/°С

для диапазона от 0 до +1200 °C: ±42 млн ¹/°С

ТП (J) от -20 до +600 °C

±0,3 °C или ±0,05 %

±72 млн^_1/°С

1

2

3

4

5

6

NX-TS2102/3102

NX-TS2104/3104

2/4

ТП (Т) от -200 до +400 °C

Двоичное значение текущей температуры в градусах

для диапазона от -200 до -180 °C:

±1,3 °C или ±0,22 % для диапазона от -180 до 0 °C:

±0,7 °C или ±0,12 % для диапазона от 0 до +400 °C: ±0,33 °C или ±0,055 %

±75 млн^_1/°С

ТП (Е) от -200 до +1000 °C

±0,6 °C или ±0,05 °/о

для диапазона от -200 до 0 °C: ±100 мли7°С

для диапазона от 0 до +1000 °C: ±50млн¹/°С

ТП (L) от -200 до +900 °C

±0,5 °C или ±0,05 %

±40млн-‘/°С

ТП(Ц)от-200 до +600 °C

для диапазона от -200 до -100 °C:

±0,7 °C или ±0,09 % для диапазона от -100 до 0 °C:

±0,5 °C или ±0,07 % для диапазона от 0 до +600 °C:

±0,4 °C или ±0,05 %

±75 млн^_1/°С

ТП (N) от-200 до +1300 °C

для диапазона от -200 до

-150 °C:

±1,6 °C или ±0,11 % для диапазона от -150 до +1300 °C: ±0,75 °C или ±0,05 %

для диапазона от -200 до -100 °C: ±70 млн^_1/°С

для диапазона от -100 до +1300 °C: ±50 млн‘/°C

1

2

3

4

5

6

NX-TS2102/3102

NX-TS2104/3104

2/4

ТП (R, S) от -50 до +1700 °C

Двоичное значение текущей температуры в градусах

для диапазона от -50 до 0 °C: ±3,2 °C или ±0,19 % для диапазона от 0 до +100 °C: ±2,5 °C или ±0,15 % для диапазона от +100 до +1700 °C:

±1,75 °C или ±0,1 %

для диапазона от -50 до 0 °C: ±77 млн^_1/°С

для диапазона от 0 до +1700 °C: ±60 млн^_1/°С

ТП (W) от 0 до +2300 °C

для диапазона от 0 до +2200 °C: ±1,15 °C или ±0,05 % для диапазона от +2200 до +2300 °C: ±1,4 ^РС или ±0,07 %

для диапазона от 0 до +1500 °C: ±58 млн^ЛС

для диапазона от +1500 до +2300 ^оС:±91млн-‘/^оС

ТП (PL2) от 0 до +1300 °C

±0,65 °C или ±0,05 %

±57 млн-‘/°С

NX-TS2201/3201

2/4

PtlOO, PtlOOO от -200 до +850 °C

Двоичное значение текущей температуры в градусах

для диапазона от -200 до +300 °C:

±1,0 °C или ±0,1 % для диапазона от +300 до +700 °C: ±2,0 °C или ±0,2 % для диапазона от +700 до +850 °C: ±2,5 °C или ±0,25 %

для диапазона от -200 до +300 °C: ±100 млн^_1/°С для диапазона от +300 до +700 °C: ±200 млн'7°С для диапазона от +700 до +850 °C: ±250 млн7°С

NX-TS2202/3202

NX-TS2204/3204

2/4

PtlOO

от -200 до +850 °C

для диапазона от -200 до -50 °C: ±0,5 °C или ±0,05 %

для диапазона от -50 до +150 °C: ±0,21 °C или ±0,02 % для диапазона от +150 до +850 °C: ±0,5 °C или ±0,05 %

для диапазона от -200 до -50 °C: ±78 млн'¹/°С для диапазона от -50 до +150 °C: ±29 млн'7°С

для диапазона от +150 до +850 °C: ±78 млн'/’С

PtlOOO от -200 до +850 °C

±0,5 °C или ±0,05 %

±85 млн-'/’С

1

2

3

4

5

6

Модули вывода аналоговых сигналов серии NX

NX-

DA2203/3203

2/4

Двоичное значение с разрешением 8000 инженерных единиц

от 4 до 20 мА

±0,3% ПШ

±0,6 % ПШ

NX-

DA2205/3205

Двоичное значение с разрешением 30000 инженерных единиц

±0,1 % ПШ

±0,3 % ПШ

NX-

DA2603/3603

2/4

Двоичное значение с разрешением 8000 инженерных единиц

±10 В

±0,3% ПШ

±0,5 % ПШ

NX-

DA2605/3605

Двоичное значение с разрешением 30000 инженерных единиц

±0,1 % ПШ

±0,3 % ПШ

NX1W-DAB21V

2

Двоичное значение с разрешением 4000 инженерных единиц

от 0 до 10 В

±0,5 % ПШ

±1,0 %пш

Модули ввода/вывода аналоговых сигналов серии NX

NX1W-MAB221

2 входа

от 0 до 10 В

Двоичное значение с разрешением 4000 инженерных единиц

±0,5 % ПШ

±1,0 % ПШ

от 0 до 20 мА

Двоичное значение с разрешением 2000 инженерных единиц

±0,6 % ПШ

±1,2 %ПШ

2 выхода

Двоичное значение с разрешением 4000 инженерных единиц

от 0 до 10В

±0,5 % ПШ

±1,0 %пш

Название центрального процессорного устройства / счетного модуля

Число каналов счета

Максимальная частота

Разрядность

1

2

3

4

Центральные процессорные устройства со встроенными счетными входами СР1Е

CPlE-E10Dx-x

CPlE-E14Dx-x

CPlE-E20Dx-x

CPlE-E30Dx-x

CPlE-E40Dx-x

CPlE-E60Dx-x

6

10 кГц

32 бита

CPIE-NlODx-x

CPlE-N14Dx-x

CPlE-N20Dx-x

CPlE-N30Dx-x

CPlE-N40Dx-x

CPlE-N60Dx-x

4

10 кГц

32 бита

2

100 кГц

32 бита

Центральные процессорные устройства со встроенными счетными входами СРМ1А

CPM1A-10CDR,    CPM1A-10CDT,

CPM1A-10CDT1,    CPM1A-20CDR,

CPM1A-20CDT,    CPM1A-20CDT1,

CPM1A-30CDR,     CPM1A-30CDT,

CPM1A-30CDT1,    CPM1A-40CDR,

CPM1A-40CDT, CPM1A-40CDT1

1

5 кГц

16 бит

продолжение таблицы 3

1

2

3

4

Центральные процессорные уст]

ройства со встроенными счетными входами СРМ2А

CPM2A-20CDR,CPM2A-20CDT,

CPM2A-20CDT1,    CPM2A-30CDR,

CPM2A-30CDT, CPM2A-30CDT1

1

20 кГц

16 бит

CPM2A-40CDR,     CPM2A-40CDT,

CPM2A-40CDT1,    CPM2A-60CDR,

CPM2A-60CDT, CPM2A-60CDT1

4

2 кГц

16 бит

Центральные процессорные устройства со встроенными счетными входами CP1L

CP1L-J14DX-X CPlL-J20Dx-x CPIL-LlODx-x CPlL-EL20Dx-x CPlL-L14Dx-x CPlL-L20Dx-x CPlL-M30Dx-x CPlL-EM30Dx-x CPlL-M40Dx-x CPlL-EM40Dx-x CPlL-M60Dx-x

4

100 кГц

32 бита

Центральные процессорные устройства со встроенными счетными входами СР1Н

СР 1H-X40DR-A, СР 1H-X40DT-D, СР 1H-X40DT1-D, СР 1H-XA40DR-A, CP1H-XA40DT-D, CP1H-XA40DT1-D

4

100 кГц

32 бита

CP1H-Y20DT-D

' 2

1 МГц

2

100 кГц

Центральные процессорные устройства со встроенными счетными входами СЯМ

CJ1M-CPU21, CJ1M-CPU22, СЛМ-

CPU23

2

100 кГц

32 бита

Счетные модули CJ1/CJ2

CJIW-CT021

2

500 кГц

32 бита

CJ1W-CTL41-L

4

100 кГц

CJ1W-CT042

4

4 МГц

CJ2W-MD21X

2

100 кГц

Счетные модули CS1,

С200Н

CS1W-CT021

2

500 кГц

32 бита

CS1W-CT041

4

С200Н-СТ021

2

CS1W-HCA12-V1

1

200 кГц

32 бита

CS1W-HCA22-V1

2

CS1W-HCP22-V1

2

CS1W-PPS01

4

20 кГц

16 бит

Счетные модули GRT1

GRT1-CT1, GRT1-CT1-1

1

60 кГц

32 бита

GRT1-CP1-L

100 кГц

Счетные модули GT1

GT1-CT01

1

50 кГц

24 бита

1

2

3

4

Счетные модули Ь

IX

NX-EC0112, NX-EC0122

1

500 кГц

32 бита

NX-EC0212, NX-EC0222

2

NX-EC0132, NX-EC0142

1

4 МГц

Счетные модули GX

GX-Cx-xxxx

1

100 кГц

32 бита

Наименование характеристики

Значение

Нормальные условия измерений:

• - температура окружающей среды, °C

• - относительная влажность (без конденсата), %

от +23 до +27

от 25 до 85

Рабочие условия применения:

• - температура окружающей среды, °C

(для модулей GRT1, DRT2, CRT1, SRT1, GT1, GX)

• - относительная влажность (без конденсата), %

от 0 до +55 от -10 до +55 от 25 до 85

Температура хранения, °C

от -20 до +65

Габаритные размеры, масса, потребляемая мощность - определяются конкретной модификацией модуля.

Наименование

Обозначение

Количество

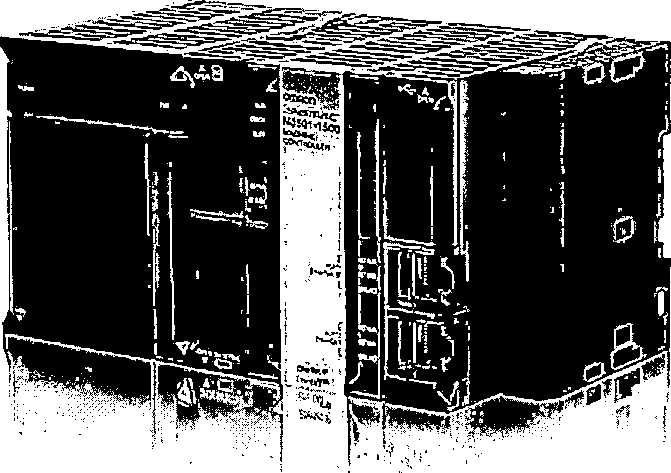

Контроллер

SYSMAC

*

Комплект технической документации

-

*

Комплект общесистемного программного обеспечения

-

*

Комплект внешних устройств

-

*

Примечание: * - состав и комплектность определяется индивидуальным заказом
