№1637 от 27.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28640
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47696/1 "Весы лабораторные электронные CE"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 июля 2017 г.
№ 1637
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47696/1 «Весы лабораторные электронные СЕ»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее .— Административный регламент) и в связи с обращениями ООО «Сартогосм» от 09 июня 2017 г. № 61 и № 62 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на весы лабораторные электронные СЕ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50838-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 47696/1 «Весы лабораторные электронные СЕ» на последующие 5 лет. .
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу, или индивидуальному предпринимателю.
4. Контроль за гтят-г>сттттргп гтртлтгяяя пгтяттттсттл яя Собой.
Подлинник электронного документа, подписанного ЭП,
' хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
С.С.Голубев
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен; с 17.11.2016 до 17.1L2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» июля 2017 г. №1637ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы лабораторные электронные СЕ Назначение средства измеренийВесы лабораторные электронные СЕ (далее - весы) предназначены для статических измерений массы.
Описание средства измеренийПринцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и терминала.
Тип весов представлен двумя семействами: семейство I - весы лабораторные электронные СЕ специального класса точности (СЕ124-С, СЕ224-С); семейство II - весы лабораторные электронные СЕ высокого класса точности (СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С, СЕ612-С, СЕ812-С, СЕ1502-С, СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С).
Весы оснащены следующими устройствами:
-
- устройством первоначальной установки нуля;
-
- полуавтоматическим устройством установки нуля;
-
- устройством слежения за нулем;
-
- полуавтоматическим, встроенным устройством юстировки чувствительности;
-
- полуавтоматическим устройством выборки массы тары;
-
- устройством установки по уровню;
-
- вспомогательным показывающим устройством.
Весы реализуют следующие функции:
-
- переключение единиц измерения массы;
-
- подсчёт количества штук (деталей), имеющих примерно одну и ту же массу;
-
- взвешивание в процентах;
-
- рецептурное взвешивание;
-
- суммирование результатов;
-
- усреднение массы (взвешивание животных);
-
- арифметические вычисления;
-
- определение плотности.
Весы снабжены защищенным интерфейсом (в соответствии с Т.2.3.6 ГОСТ 53228-2008) RS232.

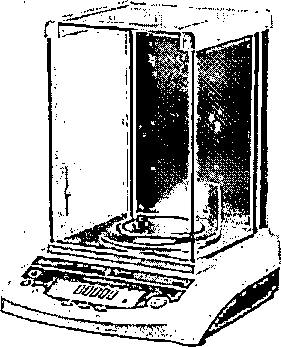

Рисунок 1 - Общий вид весов семейства I

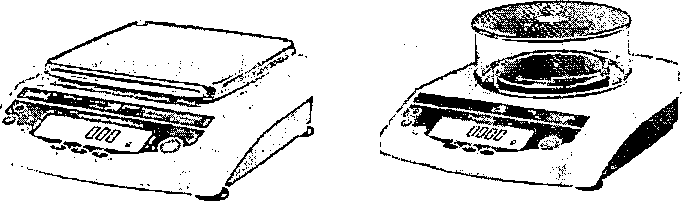

Рисунок 2 - Общий вид весов семейства II
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются гарантийной этикеткой изготовителя.

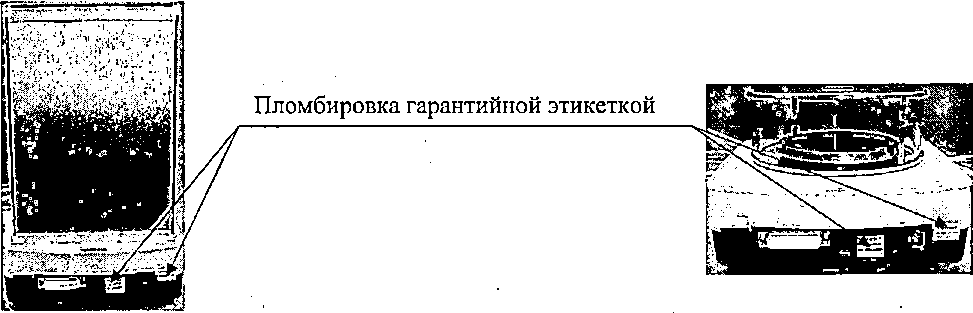

Рисунок 3 - Схема пломбирования от несанкционированного доступа

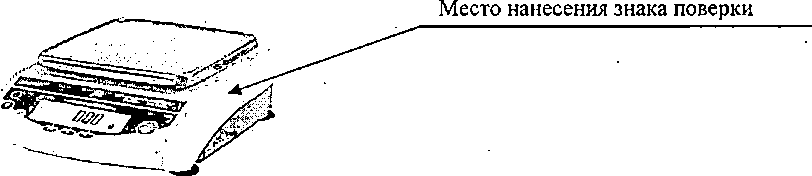

Рисунок 4 - Обозначение места нанесения знака поверки
Рисунок 5 - Маркировка весов
Программное обеспечениеВ весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения. Номер версии программного обеспечения выводится на дисплей весов, для чего войти в меню весов выбрать «ИНФО» —> «ВЕРСИЯ» —> «REL.36.09». При выводе на печать: «Ver. по. 00-36-09».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
. ПО 00-36-09 |
|
Номер версии (идентификационный номер ПО) |
36.09 |
Таблица 2 - Метрологические характеристики
|
Нацменов аие характеристики |
Значения характеристики для весов модификаций: | |||||||
|
СЕ124-С |
СЕ224-С |
СЕ153-С |
СЕ323-С |
СЕ423-С |
СЕ623-С |
СЕ612-С |
СЕ812-С | |
|
Класс точности весов по ГОСТ Р 53228-2008 |
специальный |
высокий | ||||||
|
Максимальная' нагрузка весов Мах, г |
120 |
220 |
15О':. |
320 |
420 |
620 |
. . 610 |
810 -- |
|
Минимальная нагрузка весов Min, г |
0,01 |
0,01 |
0,02 |
0,02 , |
0,02 |
0,02 |
0,5 |
0,5 |
|
Действительная цена деления d, мг |
0,1 |
од |
1 |
1 |
1 |
1 |
10 |
ю |
|
Поверочное деление е, мг |
1 |
■ 1 |
10 |
10 . |
10 |
10 |
100 |
. 100 |
|
Число поверочных делений п |
120000 |
220000 |
15000 |
32000 |
42000 |
62000 |
6100 |
8100 |
|
Пределы допускаемой погрешности весов (тре) при поверке, мг, в интервалах взвешивания: от Min до 50 г включ. |
±0,5 ■ |
±0,5 |
±5 |
±5 |
±5 |
± 5 | ||
|
св. 50 г до Мах включ. |
±1,0 |
— |
— |
— |
— |
— |
— |
— |
|
св. 50 г до Мах включ. |
— |
— |
± 10 |
— |
— |
— |
— |
— |
|
св. 50 г до 200 г включ. |
— |
±1,0 |
— |
±10 |
±10 |
±10 |
— |
— |
|
св. 200 г до Мах г включ. |
— |
±1,5 |
±15 |
±15 |
± 15 |
— |
— | |
|
от Min до 500 г включ. |
— |
— |
— |
— |
— |
±50 |
±50 | |
|
св. 500 г до Мах включ. |
— |
— |
— |
— |
— |
— |
±100 |
±100 |
|
Диапазон выборки массы тары, г |
от 0 до Мах | |||||||
|
Предел допускаемого размаха |
|тре| | |||||||
|
Диапазон устройства первоначальной |
70 % Мях | |||||||
|
установки нуля , не более | ||||||||
|
Диапазон установки на нуль (суммарный) | ||||||||
|
устройств установки нуля и слежения за |
4 % Мах | |||||||
|
нулем, не более | ||||||||
Таблица 3 - Метрологические характеристики
5
|
Наименование характеристики |
Значения характеристики для весов модификаций: | |||||
|
СЕ1502-С , |
СЕ2202-С |
СЕ4202-С |
СЕ6202-С |
СЕ6101-С |
СЕ8101-С | |
|
Класс точности весов по ГОСТ Р 53228-2008 |
высокий | |||||
|
Максимальная нагрузка весов Мах, г |
1500 |
2200 |
4200 |
6200 |
6100 |
8100 |
|
Минимальная нагрузка весов Min, г |
0,5 |
0,5 |
0,5 |
0,5 |
5 |
5 |
|
Действительная цена деления <7, мг |
ю |
10 |
10 |
10 |
100 |
100 |
|
Поверочное деление е, мг |
100 |
100 |
100 |
100. |
1000 |
1000 |
|
Число поверочных делений п |
15000 |
22000 |
42000 |
62000 |
6100 ; |
8100 |
|
Пределы допускаемой погрешности весов при поверке (таре), мг, в интервалах взвешивания: от Min до 500 г включ. |
±50 |
±50 |
±50 |
±50 | ||
|
св. 500 г до Мах включ. |
±100 |
— |
— |
— |
— |
— |
|
св. 500 г до 2000 г включ. |
— |
±100 |
± 100 |
±100 |
— |
— |
|
св. 2000 г до Мах включ. |
— |
±150 |
± 150 |
± 150 |
— |
— |
|
от Min до 5000 г включ. |
— |
— |
— |
— |
±500 |
±500 |
|
до 5000 г до Мах включ. |
— |
— |
— |
±1000 |
±1000 | |
|
Диапазон выборки массы тары, г |
от 0 до Мах | |||||
|
Предел допускаемого размаха |
|тре| | |||||
|
Диапазон устройства первоначальной |
20 % Мах | |||||
|
установки нуля , не более | ||||||
|
Диапазон установки на нуль (суммарный) | ||||||
|
устройств установки нуля и слежения за |
4 % Мах | |||||
|
нулем, не более | ||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Модификация весов |
Значение |
|
Время установления показаний, с |
СЕ124-С, СЕ224-С |
4 |
|
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
3,5 | |
|
СЕ612-С, СЕ812-С, СЕ1502-С, СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С |
3 | |
|
Размеры весовой чашки (диаметр или длина, ширина), мм |
СЕ124-С, СЕ224-С |
0 90 |
|
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С, СЕ612-С, СЕ812-С |
0 115 | |
|
СЕ1502-С,СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С |
180,180 | |
|
Габаритные размеры, мм, не более
|
СЕ124-С, СЕ224-С |
225 305 345 |
|
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
225 305 140 | |
|
СЕ612-С, СЕ812-С |
225 305 90 | |
|
СЕ1502-С, . СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С, |
225 305 95 | |
|
Масса весов, кг, не более |
СЕ124-С, СЕ224-С |
4,8 |
|
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С ' |
3,6 | |
|
СЕ612-С, СЕ812-С |
2,6 | |
|
СЕ1502-С,СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С |
3,5 | |
|
Параметры электрического питания для блока питания:
|
для всех модификаций |
230±23 50±1 |
|
Потребляемая мощность, В-А, не более |
для всех модификаций |
16 |
|
Условия эксплуатации:
предельные значения температуры. (Tmin, Tmax) для весов семейства 11, °C
|
для всех модификаций |
от + 15 до + 25 от + 10 до + 30 от 30 до 80 |
|
Вероятность безотказной работы за 2000 ч Средний срок службы, лет |
для всех модификаций |
0,92 ' 10 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и на корпус весов на фирменной табличке изготовителя.
Комплектность средства измерений
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Модификация весов |
|
Весы |
- |
1 шт. |
Для всех модификаций |
|
Весовая чашка |
- |
1 шт. |
Для всех модификаций |
|
Держатель чашки |
- |
1 шт. |
СЕ124-С, СЕ224-С, СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С, СЕ612-С СЕ812-С |
|
Брызгозащитное кольцо |
- |
1 шт. |
СЕ124-С, СЕ224-С - |
|
Ветрозащитное кольцо |
- |
1 шт. |
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
|
Крышка нижняя |
- |
1 шт. |
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
|
Крышка верхняя |
- |
1 шт. |
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
|
Блок питания |
- |
1 шт. |
Для всех модификаций |
|
Руководство по эксплуатации |
СП0.005.082 РЭ |
1 экз. |
Для всех модификаций |
|
Паспорт |
СП0.005.083 ПС |
1 экз. |
Для всех модификаций |
осуществляется по 1 документу Приложение Н «Методика поверки весов» ГОСТ Р 53228-2008.
Основные средства поверки: эталонные гири 1-го, 2-го, 3-го разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус весов.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам лабораторным электронным СЕГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ТУ 4274-020-13173535-2011 Весы лабораторные электронные СЕ. Технические
условия
ИзготовительООО «Сартогосм», ИНН 7816601009
Юридический адрес: 192102, г. Санкт-Петербург, наб. реки Волковки, д. 9, лит. А, пом. 1-Н, 3-Н, 4-Н
Телефон (факс): (812) 448-30-95/(812) 448-30-96
.. Web-сайт: www.sartogosm.ru
E-mail: leadru@sartorius.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311541 от 23.03.2016 г.
