ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректор объема газа ТС220
Назначение средства измеренийКорректоры объема газа ТС220, предназначены для измерения температуры и приведения объема, измеряемого счетчиком газа к стандартным условиям в зависимости от температуры, подстановочного коэффициента сжимаемости газа и давления.
Описание средства измеренийПринцип действия корректора основан на измерении температуры газа и вычислении стандартного объема прошедшего через счетчик газа, с использованием введенных значений коэффициента сжимаемости и давления.
Ввод исходных данных, необходимых для вычисления стандартного объема, в память корректора производится с помощью компьютера или с клавиатуры на лицевой панели корректора.
На индикаторе высвечиваются значения объема, расхода, коэффициента преобразования сигнала счетчика газа, давления, температуры, коэффициента коррекции и коэффициента сжимаемости, коды ошибок и другая необходимая информация.
Общий вид корректора объема газа ТС220 представлен на рисунке 1.
Места пломбирования и нанесения знака поверки, показаны на рисунке 2.
Рисунок 1- Общий вид корректора объема газа ТС220
Знак повепки

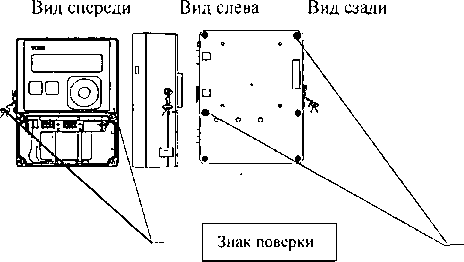

Рисунок 2- Места пломбирования и нанесения знака поверки
Программное обеспечениеПрограммное обеспечение корректоров встроенное и является их неотъемлемой частью.
Конструкция корректоров ТС220 исключает возможность несанкционированного влияния на программное обеспечение корректоров и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.077-2014.
2
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТС220 V1.XX* |
|
Номер версии |
LXX* |
|
Цифровой идентификатор ПО |
35163 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
* - идентификационное наименование состоит из 2 частей: старшая часть (до точки) -номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерения температуры рабочей среды, °C |
от -30 до +60 |
|
Пределы допускаемой относительной погрешности измерения температуры, % |
+0,1 |
|
Пределы допускаемой относительной погрешности вычисления объема, приведенного к стандартным условиям, с учетом погрешности измерения температуры, % |
±0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Дисплей |
8 разрядный |
|
Коэффициент преобразования сигнала счетчика газа, имп/м3 |
0,01; 0,1; 1; 10; 100 |
|
Величина абсолютного давления, не более, МПа |
0,6 |
|
Частота входного сигнала, не более, Гц |
2 |
|
Тип преобразователя температуры |
500П (Pt500) |
|
Диапазон температур окружающей среды, °C |
от - 30 до + 60 |
|
Выходной импульсный сигнал: - внешнее напряжение, В, не более |
30 |
|
ток нагрузки, мА, не более |
250 |
|
частота, Гц, не более |
2 |
|
число одновременно подключенных каналов, шт. |
2 |
|
Напряжение питания, В |
1 литиевая батарея 3,6 |
|
Габаритные размеры, мм, не более |
160 х 155 х 58 |
|
Масса, кг, не более |
0,6 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет, не менее |
12 |
|
Корректор имеет маркировку взрывозащиты |
lExibIIBT4 |
Знак утверждения типа наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации - типографским способом.
Комплектность средства измеренийТаблица 4 - Комплект поставки корректора
|
Наименование |
Кол. |
Примечание |
|
1 |
2 |
3 |
|
Корректор объема газа ТС220 |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 | |
|
^Комплект монтажных частей (КМЧ) |
1 |
По согласованию с заказчиком |
осуществляется в соответствии с документом ЛГТИ.407228.020 РЭ Приложение Г «Корректоры объема газа ТС220. Методика поверки» с изменением 1, утвержденному ФБУ «Нижегородский ЦСМ» 22.03.2016 г.
Основные средства поверки:
Термостат ТПП-1 (регистрационный номер № 33744-07), в диапазоне температур от минус
30 °C до плюс 80 °C, абсолютная погрешность задания температуры ±0,1 °C.
Прецизионный измеритель температуры МИТ8.10 (регистрационный номер № 19736-11), диапазон измерения от минус 50 до плюс 250 °C с абсолютной погрешностью ±(0,003+10'5t) °C.
Термометр платиновый эталонный ПТСВ-5-3 (регистрационный номер № 32777-06), диапазон измерения от минус 30 °C до плюс 150 °C с абсолютной погрешностью 0,03°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого корректора с требуемой точностью.
Знак поверки наносится методом давления на пломбу и специальную мастику (термопластичную массу) и на паспорт в виде оттиска поверительного клейма.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к корректорам объема газа ТС220ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические требования».
ГОСТ Р 8.618-2014 «ГСП. Государственная поверочная схема для средств измерений объемного и массового расхода газа»
Технические условия ТУ 4213-033-48318941-2011 (ЛГТИ.407228.020 ТУ).
Изготовитель:Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»
ООО " ЭЛЬСТЕР Газэлектроника ”, ИНН 5243013811
Адрес: 607224, г.Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, Д;8а
Тел.: (83147) 7-98-00, 7-98-14 Факс: ( 83147) 7-22-41 http://www.gaselectro.ru e-mail: Info.EGE@elster.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области».
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.
Тел. (831) 428-78-78, факс (831) 428-57-48
E-mail: mail@nncsm.ru.
Аттестат аккредитации в области обеспечения единства измерений № 30011-13 по проведению испытаний средств измерений в целях утверждения типа действителен до 27.11.2018.
