Средства измерений (эталоны),

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «12» ноября 2021 г. № 2537

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УСКОРЕНИЯ, СКОРОСТИ И СИЛЫ ПРИ УДАРНОМ ДВИЖЕНИИ

Настоящая Государственная поверочная схема распространяется на средства измерений ускорения, скорости и силы при ударном движении, и устанавливает порядок передачи единицы ускорения - метра на секунду в квадрате (м/с²), скорости - метра в секунду (м/с) и силы - ньютона (Н) при прямолинейном импульсном движении от Государственного первичного специального эталона единицы ускорения при ударном движении с помощью вторичных эталонов и рабочих эталонов средствам измерений с указанием показателей точности и основных методов поверки.

Допускается проводить поверку средств измерений (далее по тексту -СИ) ударного ускорения, ударной скорости и ударной силы с помощью вторичных и рабочих эталонов с лучшими показателями точности, чем предусмотрено в настоящей поверочной схеме.

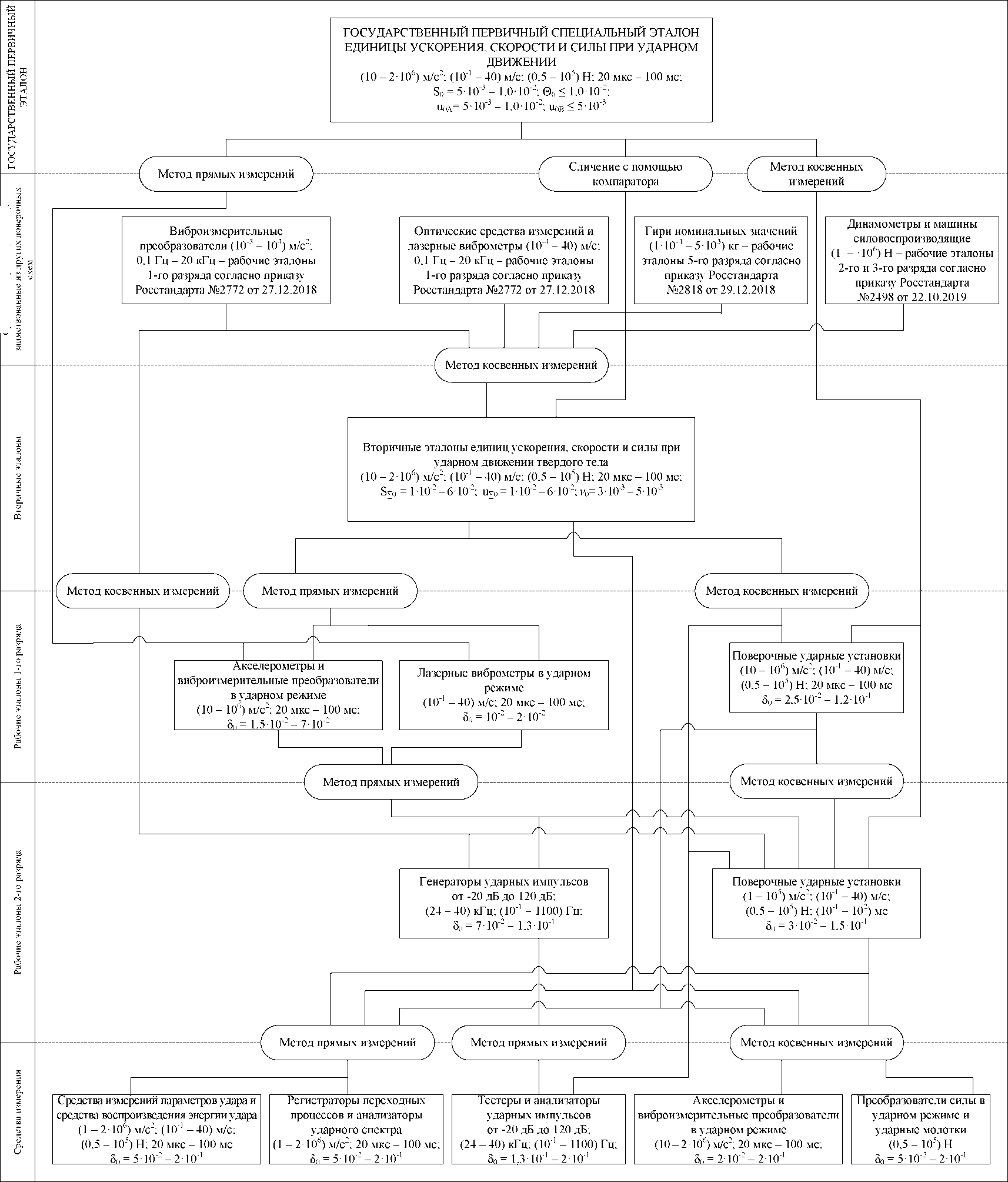

Графическая часть Государственной поверочной схемы для средств измерений ударного ускорения, ударной скорости и ударной силы представлена в Приложении А.

• 2.1. Государственный первичный специальный эталон единицы ускорения, скорости и силы при ударном движении состоит из комплекса следующих средств измерений:

  • 2.1.1. установка для воспроизведения ударного ускорения при длительности импульса от 20 мкс до 400 мкс по ГОСТ ISO 16063-1-2013, ГОСТ Р ИСО 16063-13-2012 и ГОСТ Р ИСО 16063-22-2012;

  • 2.1.2. установка для воспроизведения ударного ускорения при длительности импульса от 0,40 мс до 100 мс по ГОСТ ISO 16063-1-2013, ГОСТ Р ИСО 16063-13-2012 и ГОСТ Р ИСО 16063-22-2012;

  • 2.1.3. комплект аппаратуры передачи размеров единиц ударного ускорения, ударной скорости и ударной силы (эталон сравнения) в составе:

акселерометр высокой интенсивности ускорения;

акселерометр низкой интенсивности ускорения;

виброметр лазерный;

эталонные гири (ударники);

преобразователь силы.

• 2.1.4. комплекс вспомогательных устройств и специальных инженерных сооружений.

• 2.2. Государственный первичный специальный эталон обеспечивает воспроизведение единицы ускорения при ударном движении, а также связанных величин ударной скорости и ударной силы:

  • 2.2.1. Диапазон пиковых значений единицы ускорения при ударном движении составляет от 10 м/с² до 2•IO⁶ м/с² (в зависимости от формы и длительности ударного импульса) в диапазоне длительностей однополярного и биполярного ударного импульса от 20 мкс до 100 мс при монотонно возрастающем переднем фронте;

со средним квадратическим отклонением (далее - СКО) результата измерений (S0) от 0,5 % до 1,0 % при 10 независимых измерениях;

с неисключенной систематической погрешностью (0_о) при Р=0,95, не превышающей 1,0 %;

со стандартной неопределенностью, оцениваемой по типу А, u0A, от 0,5 % до 1,0 % при 10 независимых измерениях;

со стандартной неопределенностью, оцениваемой по типу В, u0B, не превышающей 0,5 %.

• 2.2.2. Диапазон пиковых значений единицы скорости при ударном движении составляет от 0,1 м/с до 40 м/с (в зависимости от длительности ударного импульса).

• 2.2.3. Диапазон пиковых значений единицы силы при ударном движении составляет от 0,5 Н до 10⁵ Н (в зависимости от длительности ударного импульса).

• 2.2.4. Нестабильность v0 Государственного первичного специального эталона за один год не превышает 0,2 %.

• 2.2.5. Отношение длительности переднего фронта воспроизводимого ударного ускорения к полной длительности однополярного ударного импульса должно быть не менее 0,5.

• 2.3. Государственный первичный специальный эталон применяют для:

передачи размеров единиц ускорения, скорости и силы при ударном движении вторичным эталонам единиц ударного ускорения, ударной скорости и ударной силы с помощью эталона сравнения;

передачи размеров единиц ударного ускорения, ударной скорости и ударной силы рабочим эталонам 1-го и 2-го разрядов методом косвенных измерений.

• 2.4. Эталон сравнения применяют для сличений вторичных эталонов единиц ударного ускорения, ударной скорости и ударной силы с Государственным первичным специальным эталоном с помощью компаратора:

с СКО суммарной погрешности Ss₀ (суммарная стандартная неопределенность us₀) при 10 независимых измерениях находится в пределах от 0,2 % до 1,0 %;

с нестабильностью v0 за один год не превышающей 0,2 %.

• 3. Средства  измерений  (эталоны),  заимствованные  из  других

поверочных схем

• 3.1. Эталоны  (средства  измерений),  заимствованные  из  других

государственных поверочных схем, применяют для передачи единицы ускорения - метра на секунду в квадрате (м/с²), единицы скорости - метра в секунду (м/с) и единицы силы - ньютона (Н), вторичным эталонам и эталонам

• 2- го разряда ускорения, скорости и силы при ударном движении методом косвенных измерений.

• 3.2. В качестве эталонов (средств измерений), заимствованных из других государственных поверочных схем, используют:

виброизмерительные преобразователи в диапазоне измерений виброускорений (10^-3 - 10¹) м/с² в диапазоне частот от 0,1 Гц до 20 кГц -рабочие эталоны 1-го разряда согласно приказа Росстандарта № 2772 от 27.12.2018 об утверждении государственной поверочной схемы (ГПС) для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения;

оптические средства измерений и лазерные виброметры для измерений параметров вибраций в диапазоне измерений виброскорости (10^-4 - 40) м/с в диапазоне частот от 0,1 Гц до 20 кГц - рабочие эталоны 1-го разряда согласно приказа Росстандарта № 2772 от 27.12.2018 об утверждении ГПС для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения;

гири номинальных значений от V10^-4 кг до 540³ кг - рабочие эталоны 5го разряда согласно приказу Росстандарта № 2818 от 29.12.2018 об утверждении ГПС для средств измерений массы;

динамометры и машины силовоспроизводящие с диапазоном хранения и передачи единицы силы от 1 Н до 1 МН - рабочие эталоны 2-го и

• 3- го разряда согласно приказу Росстандарта № 2498 от 22.10.2019 об утверждении ГПС для средств измерений силы.

Относительная суммарная погрешность, характеризуемая суммарным СКО Ss₀ (суммарных стандартных неопределенностей результатов измерений u_S0) при 10 независимых измерениях, а также нестабильность v₀ вторичных эталонов единиц ударного ускорения, ударной скорости и ударной силы не должны превышать значений, указанных в таблице 1.

Таблица 1 - Относительная суммарная погрешность, характеризуемая суммарным СКО Ss₀, суммарной стандартной неопределенности результатов измерений us₀, а также нестабильности v₀ вторичных эталонов единиц ударного ускорения, ударной скорости и ударной силы

• 4.2. Вторичные эталоны единиц ударного ускорения, ударной скорости и ударной силы применяют для передачи размеров единиц:

рабочим эталонам 1-го разряда методом прямых измерений и методом косвенных измерений;

рабочим эталонам 2-го разряда методом косвенных измерений;

средствам измерений методом прямых измерений и методом косвенных измерений.

Для выполнения указанных функций в состав вторичного эталона входит комплект аппаратуры передачи размеров единиц ударного ускорения, ударной скорости и ударной силы (эталон сравнения) аналогичный Государственному первичному специальному эталону.

акселерометры и виброизмерительные преобразователи в ударном режиме в диапазоне измерений пиковых значений ударного ускорения (10 -10⁶) м/с² и в диапазоне длительностей ударного импульса от 20 мкс до 100 мс;

поверочные ударные установки 1-го разряда в диапазоне измерений пиковых значений ударного ускорения (10 - 10⁶) м/с², ударной скорости (10^-1 -40) м/с и ударной силы (5 •IO^-1 - 10⁵) Н в диапазоне длительностей ударного импульса от 20 мкс до 100 мс. Форма импульса ударного ускорения, воспроизводимого поверочными ударными установками, должна соответствовать форме ускорения, воспроизводимого Государственным первичным специальным эталоном.

• 5.1.2. Рекомендуемые доверительные границы относительных погрешностей д₀ при доверительной вероятности р = 0,95 рабочих эталонов 1-го разряда не должны превышать значений, указанных в таблице 2.

Таблица 2 - Рекомендуемые доверительные границы относительных погрешностей д₀ рабочих эталонов 1-го разряда.

• 5.1.4. Рабочие эталоны 1-го разряда применяют для поверки:

рабочих эталонов 2-го разряда прямым методом и методом косвенных измерений;

средств измерений методом прямых измерений и методом косвенных измерений.

• 5.1.5. Соотношение доверительных границ погрешности рабочих эталонов 1-го разряда и доверительных границ погрешности рабочих эталонов 2-го разряда при доверительной вероятности р = 0,95 в одинаковых диапазонах длительностей ударного импульса должно быть не более 0,7.

• 5.2.1. В качестве рабочих эталонов 2-го разряда используют поверочные ударные установки и вибростенды, работающие в ударном режиме, в диапазоне пиковых значений ударных ускорений (1 - 10⁵) м/с², ударной скорости (10^-1 -40) м/с и ударной силы (0,5 - 10⁵) Н в диапазоне длительностей ударного импульса от 0,1 мс до 100 мс, а также генераторы ударных импульсов. В качестве эталонного виброизмерительного преобразователя в ударном режиме может быть использован рабочий эталон 1-го разряда согласно приказу Росстандарта №2772 от 27.12.2018.

Форма импульса ударного ускорения, воспроизводимого поверочными ударными  установками, должна соответствовать форме ускорения,

воспроизводимого Государственным первичным специальным эталоном. Допускается наличие наложенных колебаний с коэффициентом не более 1,1.

Генераторы ударных импульсов применяют для воспроизведения высокочастотных ударных импульсов сложной формы с пиковым значением ударного ускорения в диапазоне от - 20 дБ до 120 дБ относительно 100 мм/с², с частотами заполнения ударных импульсов сложной формы в диапазоне от 24 кГц до 40 кГц и частотой повторения ударных импульсов в диапазоне от 0,1 Гц до 1100 Гц

• 5.2.2. Рекомендуемые доверительные границы относительных погрешностей д₀ при доверительной вероятности р = 0,95 рабочих эталонов 2-го разряда не должны превышать значений, указанных в таблице 3.

Таблица 3 - Рекомендуемые доверительные границы относительных погрешностей до рабочих эталонов 2-го разряда.

• 5.2.3. Рабочие эталоны 2-го разряда применяют для поверки средств измерений (акселерометров, виброизмерительных преобразователей в ударном режиме, регистраторов параметров удара, тестеров и анализаторов ударных импульсов) методом прямых измерений и методом косвенных измерений.

• 5.2.4. Соотношение доверительных границ погрешности рабочих эталонов 2-го разряда и доверительных границ основной относительной погрешности средств измерений в одинаковых диапазонах длительностей ударного импульса должно быть не более 0,7.

• 6.1. В качестве средств измерений используют акселерометры и виброизмерительные преобразователи в ударном режиме, средства измерений параметров удара, регистраторы переходных процессов и анализаторы ударного спектра, тестеры и анализаторы ударных импульсов, средства воспроизведения энергии удара, преобразователи силы в ударном режиме и ударные молотки.

• 6.2. Акселерометры и виброизмерительные преобразователи в ударном режиме применяют для измерения ударных ускорений в диапазоне пиковых значений ударного ускорения (10 - 240⁶) м/с² и в диапазоне длительностей ударного импульса от 20 мкс до 100 мс.

Средства измерений параметров удара применяют для измерения пиковых значений ударного ускорения в диапазоне от 1 м/с² до 240⁶ м/с², длительностей ударного импульса в диапазоне от 20 мкс до 100 мс и ударной скорости в диапазоне от 0,1 м/с до 40 м/с.

Регистраторы переходных процессов и анализаторы ударного спектра применяют для измерения и регистрации сложных ударных процессов (включая сейсмический удар) и расчета реакции системы во время и после воздействия сложного ударного процесса в диапазоне ударных ускорений от 1 м/с² до 240⁶ м/с² и в диапазоне длительностей сложных ударных процессов от 20 мкс до 100 мс.

Тестеры и анализаторы ударных импульсов применяют для измерения и анализа высокочастотных ударных импульсов сложной формы, возникающих в результате трения в деталях машин и механизмов, с пиковым значением ударного ускорения в диапазоне от - 20 дБ до 120 дБ относительно 100 мм/с², с частотами заполнения ударных импульсов сложной формы в диапазоне от 24 кГц до 40 кГц и частотой повторения ударных импульсов в диапазоне от 0,1 Гц до 1100 Гц.

Средства воспроизведения энергии удара применяют для испытаний продукции различного назначения на кинетическое воздействие в диапазоне максимальных значений скорости перед соударением от 0,1 м/с до 40 м/с.

Преобразователи силы в ударном режиме и ударные молотки применяют для измерения пикового значения ударной силы в диапазоне от 0,5 Н до 10⁵ Н и расчета характеристик передаточных функций систем при их модальном анализе.

• 6.3. Рекомендуемые доверительные границы основных относительных погрешностей средств измерений д₀ при доверительной вероятности р = 0,95 составляют 5₀ = 2 •IO^-2 - 2-10’¹.

¹

Вторичные эталоны

²

Рабочие эталоны

• 5.1. Рабочие эталоны 1-го разряда

³

• 5.1.1. В качестве рабочих эталонов 1-го разряда используют:

лазерные виброметры для измерения ударной скорости в диапазоне измерений пиковых значений ударной скорости (10^-1 - 40) м/с и в диапазоне длительностей ударного импульса от 20 мкс до 100 мс;
