МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

15 мая 2017 г.

№   989

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47061/1 «Весы электронные LP, CL, АР, PR»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями МОСКОВСКОГО ПРЕДСТАВИТЕЛЬСТВА КАС КОРПОРЕЙШН ЛТД. б/д

приказываю:

  • 1. Внести изменения в описание типа на приборы эталонные весы электронные LP, CL, АР, PR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50313-12, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 47061/1 «Весы электронные LP, CL, АР, PR» на последующие 5 лет.

  • 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или ин л и ии л van ь ному предпринимателю

  • 4. Контроль за испол:

Заместитель Руководителя

з t собой, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен; с 17.11.2016 до 17.11.2017

С.С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» мая 2017 г. № 989

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные LP, CL, АР, PR Назначение средства измерений

Весы электронные LP, CL, АР, PR (далее весы) предназначены для определения массы груза и расчета стоимости по измеренной массе и цене за единицу продукции.

Описание средства измерений

Конструктивно весы состоят из грузоприемного устройства (ГПУ), которое состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком. Управление работой весов осуществляется с помощью клавиатуры, расположенной на корпусе весов, а показания отображаются на дисплее.

Общий вид весов представлен на рисунке 1.

Приказ Росстандарта №989 от 15.05.2017, https://oei-analitika.ru

Весы LP                          Весы CL

Приказ Росстандарта №989 от 15.05.2017, https://oei-analitika.ru

Весы АР

Приказ Росстандарта №989 от 15.05.2017, https://oei-analitika.ru

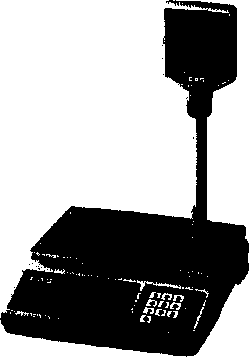

Весы PR

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIMLR 76-1-2011):

  • - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

  • - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Весы снабжены следующими функциями:

  • - расчет стоимости;

  • - суммирование стоимости покупок;

  • - печать этикеток (весы LP и CL).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее весов. С помощью клавиатуры вводится цена 1 кг (или 100 г для моделей CL) товара (или вызывается из памяти), процессором вычисляется его стоимость и также высвечивается на дисплее.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Для весов LP и CL предусмотрено исполнение с внешним грузоприемным устройством (LP-XhCL-X).

Обозначение модификаций весов LP имеет вид LP-X1X2X3X4X5X6X7, где: Xi - обозначение максимальной нагрузки (Мах), в килограммах;

Х2 - X (если присутствует) - внешнее грузоприемное устройство.

Х3 - R (если присутствует) - показывающее устройство расположено на стойке;

Х4 - II (если присутствует) - показывающее устройство расположено на стойке, отличающееся формой дисплея от модификации R;

Х5 - RS232C (если присутствует) - модуль, реализующий последовательный интерфейсный протокол RS232C;

Хе -1.6 - номер версии программного обеспечения весов;

Х7 - TCP/IP (если присутствует) - модуль, реализующий интерфейсный сетевой протокол TCP/IP.

Обозначение модификаций весов CL имеет вид СЬХрХгХзХдХд Х^ Х7, где: Xi - 5000 (если присутствует) - базовая модификация весов;

  • - 5000J (если присутствует) - упрощенная модификация весов CL5000 без дополнительного графического дисплея с ограниченным набором функций;

  • - 7000 (если присутствует) - модификация весов с сенсорным дисплеем;

  • - 3000 (если присутствует) - упрощенная модификация весов CL5000 с одним ЖК-дисплеем;

  • - 3000J (если присутствует) - упрощенная модификация весов CL5000 с одним алфавитночисловым ЖК-дисплеем с уменьшенным набором функций.

Хг - обозначение максимальной нагрузки (Мах), в килограммах;

Х3 -1 (если присутствует) - модификация весов CL5000J с двумя ЖК-дисплеями: основным и дополнительным алфавитно-числовым для индикации названия вызванного товара;

Х4 - Р, R (если присутствует) - дисплей расположен на стойке;

  • - В (если присутствует) - дисплей расположен на корпусе весов;

  • - Н (если присутствует) - грузоприемное устройство выполнено в виде подвесной платформы, которая через кронштейн передает усилие, создаваемое взвешиваемым грузом, на весоизмерительный датчик, а дисплей расположен на корпусе весов;

  • - S (если присутствует) - весы самообслуживания (дополнительная клавиатура для быстрого вызова товаров на стойке весов);

  • - D (если присутствует) - клавиатура и дисплей расположены на стойке;

Х5 - X (если присутствует) - внешнее грузоприемное устройство;

Хб - TCP/IP (если присутствует) - модуль реализующий интерфейсный сетевой протокол TCP/IP;

  • - WiFi (если присутствует) - модуль, реализующий интерфейсный сетевой протокол TCP/IP по радиоканалу;

Х7 - Memory (если присутствует) - дополнительная плата памяти.

Обозначение модификаций весов АР имеет вид АР-Х1Х2 Хз, где:

X]- обозначение максимальной нагрузки (Мах), в килограммах;

Х2 - М (если присутствует) - клавиатура с 7 клавишами быстрого вызова товаров из памяти;

  • - ЕХ (если присутствует) - клавиатура с 28 клавишами быстрого вызова товаров из памяти; Хз - ВТ (если присутствует) - грузоприемная платформа увеличенных размеров (440x275 мм).

Модификация выпускаемых весов обозначается как: CL5000-06H (пример) где,          CL - тип весов;

5000 - базовая модель весов;

06 - обозначение максимальной нагрузки в кг;

Н - грузоприемное устройство выполнено в виде подвесной платформы, а дисплей расположен на корпусе весов.

Обозначение модификаций весов PR имеет вид PR-X1X2X3

где:

Xi - обозначение максимальной нагрузки (Мах), в килограммах;

Хг - В (если присутствует) - дисплей расположен на корпусе весов;

  • - Р (если присутствует) - дисплей расположен на стойке;

Хз - (LCD) (если присутствует) - модификация весов с жидкокристаллическим дисплеем. Отсутствие данного обозначения означает светодиодный дисплей.

Весы выпускаются в различных модификациях, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е), а также массой и габаритными размерами.

Приказ Росстандарта №989 от 15.05.2017, https://oei-analitika.ru Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на верхней части корпуса весов под платформой (для CL, LP и АР) или на нижней части корпуса весов (для PR). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

аблица 1

Идентификационные данные (признаки)

Значение

1

2

Наименование ПО

АР Firmware

LP Firmware

CL Firmware

PR Firmware

Идентификационное наименование ПО

-

-

-

-

Номер версии (идентификационный номер) ПО

1.ХХ

1.06, 1.07

1.1.X, 2.X.X,

3.X.X, 2.XX.X

(R), 3.XX.X

1.XX

Цифровой идентификатор ПО

-

-

-

-

Алгоритм вычисления цифрового идентификатора ПО

Метрологические и технические характеристики

Таблица 2

Метрологическая характеристика

АР-06, PR-06,

LP-06, CL-06

АР-15, PR-15, LP-15, CL-I5

АР-30, PR-30, LP-30, CL-30

Класс точности по ГОСТ OIMLR 76-1-2011

III

III

III

Максимальная нагрузка, Maxi/ Махг, кг

3/6

6/15

15/30

Минимальная нагрузка, Min, г

20

40

100

Поверочный интервал е, и действительная цена деления, d, ei=di/e2=d2, г

1/2

2/5

5/10

Число поверочных делений (h/h2)

3000/3000

3000/3000

3000/3000

Диапазон уравновешивания тары

50 % Мах

50 % Мах

50 % Мах

Таблица 3

Модель

Интервалы нагрузки

Пределы допускаемой погрешности весов при поверке

0<w<500e

±0,5е

LP, CL, АР, PR

500е</и< 2000е

±1е

2000е<ш<3000е

±1,5е

Таблица 4

Модификация

Габаритные размеры, мм

LP-06, LP-15, LP-30

410x430x195

LP-06R, LP-15R, LP-30R

410x430x595

LPII-06, LPII-15, LPII-30

450x470x480

CL3000-06B, CL3000J-06B, CL3OOO-15B, CL3000J-15B, CL3000-30B, CL3OOOJ-3OB

408x441x179

CL3000-06P, CL3000J-06P, CL3000-15P, CL3000J-15P, CL3000-30P, CL3000J-30P

408x500x540

CL5000-06B, CL5000J-06B, CL5000-15B, CL5000J-15B, CL5000-30B, CL5OOOJ-3OB

408x432x173

CL5000-06P, CL5000J-06P, CL5000-15P, CL5000J-15P, CL5000-30P, CL5000J-30P

410x480x542

CL5000-06R, CL5000J-06R, CL5000-15R, CL5000J-15R, CL5000-30R, CL5000J-30R

408x493x607

CL5000-06H, CL5000J-06H, CL5OOO-15H, CL5000J-15H, CL5000-30H, CL5000J-30H

420x281x703

CL5000-06S, CL5000J-06S, CL5OOO-15S, CL5000J-15S, CL5OOO-3OS, CL5000J-30S

408x493x700

CL5000-06D, CL5000J-06D, CL5000-15D, CL5000J-15D,

CL5000-30D, CL5000J-30D, CL7000-06D, CL7000-15D, CL7000-30D

396x464x612

Таблица 5 - Метрологические характеристики внешнего ГПУ весов LP и CL

Метрологическая характеристика

LP-60X, CL-60X

LP-150X, CL-150X

LP-300X, CL-300X

LP-600X, CL-600X

Класс точности по ГОСТ OIMLR 76-1-2011

III

III

III

III

Максимальная нагрузка, Maxj/ Махг, кг

30/60

60/150

150/300

300/600

Минимальная нагрузка, Min, кг

0,2

0,4

1

2

Поверочный интервал е, и действительная цена деления, d, еi=dl/ei^, г

10/20

20/50

50/100

100/200

Число поверочных делений (П?/П2)

3000/3000

3000/3000

3000/3000

3000/3000

Диапазон уравновешивания тары

50 % Мах

50 % Мах

50 % Мах

50 % Мах

Параметры электрического питания:

напряжение, В..........................................................................220+10%_15%

частота, Гц.............................................................................50+1

Диапазон температур,°C.............................................................от минус 10 до плюс 40

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы

-

1 шт.

Руководство по эксплуатации (кроме модификаций CL)

-

1 шт.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.7 для весов CL, в разделе 1.9 для весов LP, в разделе 3 для весов АР и в разделе 4.4 для весов PR.

Основные средства поверки:

- гири класса Mj по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам электронным LP, CL, АР, PR

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация фирмы «CAS Corporation», Южная Корея.

Изготовитель

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

99# Changjiang Road, Jiashan County, Zhejiang Province, Китай

Заявитель

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО ФИРМЫ КАС КОРПОРЕЙШН ЛТД. Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 ИНН 9909006133

Тел/факс.: +7 (499) 703-44-03

E-mail: casrussia@globalcas.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437 5577, факс: (495) 437 5666

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
