Изменения в описание типа на установки для измерений объемной активности радиоактивных аэрозолей УДАС-201М ООО «НПП «РАДИКО»ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для измерения объемной активности радиоактивных аэрозолей УДАС-201М
Назначение средства измеренийУстановки для измерений объемной активности радиоактивных аэрозолей УДАС-201М (далее - УДАС-201М) предназначены для измерений объемной активности альфа- и бета-излучающих аэрозолей в воздухе помещений и систем вентиляции на атомных станциях, радиохимических производствах и других радиационно-опасных объектах, использующих источники ионизирующих излучений.
Описание средства измеренийРабота УДАС-201М основана на принципе прокачки контролируемого воздуха через фильтр, учета объема прокаченного воздуха, регистрации излучения частиц, осажденных на фильтре, и алгоритмической обработкой полученных данных.
Конструктивно УДАС-201М представляет собой стальную конструкцию, на которой закреплены следующие блоки:
-
- блок детектирования (далее по тексту - БД);
-
- блок первичной обработки данных с дисплеем и сигнализаторами (далее по тексту - БПОД);
-
- блок расходомера;
-
- фильтр.
БД состоит из двух полупроводниковых кремниевых детекторов. Первый детектор регистрирует альфа-, бета- и гамма - излучение, которое исходит от частиц, осажденных на фильтре. Второй детектор регистрирует только внешнее гамма-излучение и гамма-излучение, которое исходит от частиц, осажденных на фильтре. БПОД осуществляет компенсацию внешнего гамма - фона, а радиальный решетчатый коллиматор, расположенный между первым детектором и фильтром, препятствует образованию завихрений воздушного потока перед фильтровальной лентой.
В корпус БД встроены расходомер воздуха, два датчика давления и фильтрующий блок. Расходомер выполнен на базе датчика потока воздуха. Он выдает напряжение, пропорциональное объемной скорости прокачки воздуха через фильтр, которое подается на БПОД для вычисления объемной активности. Датчики давления контролируют разницу в давлении на входе перед фильтром и на выходе после фильтра и передают информацию на БПОД, который управляет сменой фильтрующего участка по мере его загрязнения и уменьшения пропускной способности. В фильтрующем блоке расположен лентопротяжный механизм для фильтрующей ленты. БПОД управляет перемещением фильтрующей ленты в автоматическом режиме, по сигналам с датчиков давления.

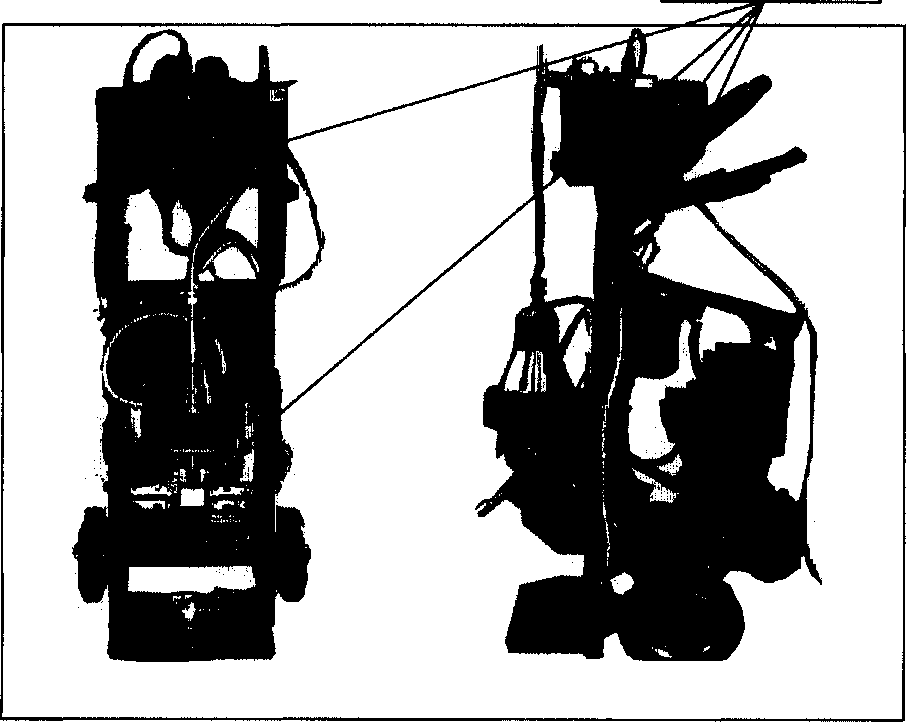

Внешний вид УДАС-201М с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа представлены на рисунке 1.
Место пломбировки
Рисунок 1 - Внешний вид УДАС-201М с указанием места пломбировки и размещения знака утверждения типа
УДАС-201М полностью автоматизированная установка со встроенным программным обеспечением (ПО).
ПО делится на два типа:
-
- Базовое ПО отвечает за управление основными функциями прибора. Оно одинаково для всех типов БПОД.
-
- Прикладное ПО обеспечивает сбор, расчет и управление данными, а также необходимые функции, которые не обеспечивает базовое ПО. Прикладное ПО является специфическим для каждого БПОД. Прикладное ПО загружается непосредственно при начальной настройке УДАС-201М.
Идентификационные данные приведены в таблице 1. Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Базовое ПО |
Прикладное ПО |
|
Номер версии (идентификационный номер) ПО |
1030 |
1116 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики установок приведены в таблице 2. Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Энергетический диапазон, МэВ:
|
от 4,2 до 5,5 от 0,08 до 2,00 |
|
Диапазон измерения объемной активности аэрозолей, Бк/м3:
|
от 1,010’2 до 1,0-104 от 1,010° до 1,0-107 |
|
Пределы допускаемой основной относительной погрешности измерения объемной активности, % |
±50 |
|
Чувствительность регистрации, Бк'1-с'1, не менее:
|
0,04 0,06 |
|
Собственный фон установки, с*1, не более:
|
210‘3 2-Ю'1 |
|
Диапазон объемной скорости прокачки воздуха, л/мин |
от 4 до 35 |
|
Пределы допускаемой относительной погрешности измерений объемной скорости прокачки воздуха, % |
±10 |
|
Эффективность улавливания дисперсной фазы аэрозолей, % |
99,6±0,1 |
|
Параметры электропитания:
|
от 187 до 242 от 47 до 53 5 |
|
Потребляемая мощность при номинальном значении напряжения -220В, В А, не более |
406 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
1406x708x529 |
|
Масса, кг, не более |
120 |
|
Средняя наработка на отказ, ч, не менее: |
20000 |
|
Средний срок службы после ввода в эксплуатацию, лет, не менее |
10 |
|
Рабочие условия применения:
|
от 0 до 55 до 80 от 86 до 106,7 |
|
атмосфера П типа при содержании сернистого газа с выпадением от 20 до 250 мг/(м2 сут), хлоридов с выпадением до 0,3 мг/(м2-сут). | |
|
^При измерении альфа-активности аэрозолей необходимо выполнение условия m-V<3 мг, где: т-запыленность отбираемого воздуха, мг-м'3, V-объем прокаченного воздуха, м3 | |
наносится типографским способом на титульные листы паспорта и руководства по эксплуатации ВШКФ.413579.004 РЭ и методом шелкографии на пленочную этикетку, клеящуюся на корпус БПОД.
Комплектность средства измерений
Комплект поставки установок приведен в таблице 3. Таблица 3 - Комплект поставки установок
|
Обозначение |
Наименование |
Кол - во |
|
ВШКФ.413579.004 |
Установка для измерения объемной активности радиоактивных аэрозолей УДАС-201М |
1 шт. |
|
ВШКФ.413579.004 РЭ |
Руководство по эксплуатации |
1 экз. |
|
ВШКФ.413579.004 ПС |
Паспорт |
1 экз. |
|
ВШКФ.413579.004 МП |
Методика поверки |
1 экз. |
|
- |
Свидетельство о поверке | |
|
- |
Комплект запасных частей (ЗИП) |
* |
|
* Количественный состав ЗИГ Договором на поставку. |
определяется Спецификацией поставки оборудования или | |
осуществляется в соответствии с документом ВШКФ.413579.004 МП «Установки для измерения объемной активности радиоактивных аэрозолей УДАС-201М. Методика поверки», с изменением № 1, утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 30.12.2016 г.
Основные средства поверки:
- источники бета-излучения закрытые с радионуклидами стронций-90 + иттрий-90 (Per. №61305-15);
источники альфа-излучения закрытые с радионуклидом плутоний-239 (Per. №61304-15);
ротаметр ЭМИС-МЕТА 210-Р-008Г-Г (Per. № 48744-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
«Установки для измерения объемной активности радиоактивных аэрозолей УДАС-201М. Руководство по эксплуатации ВШКФ.413579.004 РЭ».
Нормативные и технические документы, устанавливающие требования к установкам для измерения объемной активности радиоактивных аэрозолей УДАС-201М
ГОСТ 8.090-79 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемной активности радиоактивных аэрозолей.
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
Установки для измерения объемной активности радиоактивных аэрозолей УДАС-201М. Технические условия ВШКФ.413579.004 ТУ.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)
ИНН 4025049439
Адрес: 249035, г. Обнинск, Калужская обл., пр-т Маркса, 14
Тел.: +7(48439)49716; Факс: +7(48439)49768
E-mail: main@radico.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»),
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 526-63-63
E-mail: office@vniiftri.ru.
Аттестат аккредитации ФГУП «ВНИИФТРИ» в области обеспечения единства измерений № 30002-13 от 07.10.2013 г.
