УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «02» сентября 2021 г. № 1928

Лист № 1 Регистрационный № 24076-08 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики избыточного давления ДДИ-1

Датчики избыточного давления ДДИ-1 (далее - датчики) предназначены для непрерывного измерения и преобразования давления воздуха в тормозной магистрали и тормозных цилиндрах локомотива в постоянное напряжение, пропорциональное давлению, и передачи его в аппаратуру локомотивную системы автоматического управления торможением поездов САУТ-ЦМ/485.

Принцип действия датчиков основан на измерении и преобразовании разности давления измеряемой среды, воздействующей на мембрану чувствительного элемента, и давления внутри корпуса датчика в электрический сигнал, пропорциональный механической деформации мембраны.

Конструктивно датчик состоит из цилиндрического корпуса с крышкой, у которого с одной стороны имеется штуцер с резьбой М12х1 для подключения к пневмопроводу, а с другой устанавливается уплотнительная прокладка и базовый элемент МРХ5999D. Последний прижимается к прокладке при помощи пластины и крепежных элементов. В пластине имеются отверстия для выводов датчика давления. Чувствительным элементом является сапфировая мембрана базового элемента МРХ5999D с кремниевыми тензорезисторами, соединенная с жестко закрепленной титановой мембраной. Под действием давления двухслойная мембрана деформируется, вызывая изменение сопротивления тензорезисторов, собранных в мостовую схему. Изменение сопротивления тензорезисторов преобразуется в выходной сигнал напряжения постоянного тока.

В зависимости от конструкции датчики имеют два исполнения: ДДИ-1 общего применения, а ДДИ-1-01 для установки в приставку, расположенную на кране машиниста локомотива.

По устойчивости к климатическим воздействиям датчики соответствуют исполнению У размещения 2 по ГОСТ 15150-69.

Степень защиты оболочки от проникновения пыли и воды IP53 по ГОСТ 14254-2015.

Датчики являются изделиями однофункциональными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

Датчики ДДИ-1 являются одноканальными изделиями, датчики ДДИ-1-01 конструктивно выполнены на одной печатной плате и представляют собой два датчика под одной крышкой.

Заводской номер имеет буквенно-цифровой формат и наносится на шильдик на корпусе датчика лазерным гравированием, типографским или иным пригодным способом.

Общий вид датчиков и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Конструкцией датчиков избыточного давления ДДИ-1 не предусмотрена возможность нанесения знака поверки.

Место пломбирования

, ЦДИ-1-М   I НЕ СНИМАТЬ ! ИДИ

N ■PiT-tTI   I ВЫСОКОЕ КЯ

КМ      | ДАВЛЕНИЕ! Е99

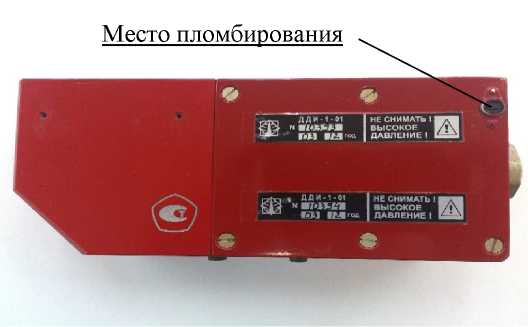

Рисунок 2 - Общий вид датчика ДДИ-1-01 и схема пломбировки от несанкционированного доступа

Рисунок 1 - Общий вид датчика ДДИ-1 и схема пломбировки от несанкционированного доступа

отсутствует

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом и на корпус датчика методом гравирования.

Таблица 3 - Комплектность датчиков

приведены в разделе 6 руководства по эксплуатации ПЮЯИ.406222.002 РЭ «Датчики избыточного давления ДДИ-1».

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ПЮЯИ.406222.002 ТУ Датчики избыточного давления ДДИ-1. Технические условия

Федеральное государственное унитарное предприятие «ПО «Октябрь»

(ФГУП «ПО «Октябрь»)

ИНН 6612001971

г. Каменск-Уральский, 623400, ул. Рябова, 8.

Тел.(3439) 33-96-52; 33-14-77; факс (3439) 33-96-92; 32-52-07.

E-mail: october@neywa.ru, ogk@neywa.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311373 от 19.10.2015 г.

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «02» сентября 2021 г. № 1928

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
