МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 февраля 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 51280 «Счетчики электрической энергии ЦЭ 6805В» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Энергомера» от 16 декабря 2016 г. № 4648 и № 4649 приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии ЦЭ 6803В», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 12673-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 51280 «Счетчики электрической энергии ЦЭ 6803В», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 12673-13, в связи с изменением наименования организации-изготовителя с ЗАО «Энергомера» на АО «Энергомера» и внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» февраля 2017 г. № 362

  юридическому лицу или индивидуальному предпринимателю.

  4. Контроль за исполненном паотоящого приказа оставляю за собой.

  Заместитель Руководителя Федерального агентства

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регудашаццюи ______________________метрологии.

  Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Серг Действителен: с 17,11.2016 до 17.11.2



  чинят

  .С.Голубев

  Управление ' административной работы и внешних

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии ЦЭ 6803В

Счетчики электрической энергии ЦЭ 6803В (далее - счетчики) предназначены для измерения активной электрической энергии в трёхфазных цепях переменного тока.

Счетчики применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения в цифровые сигналы, их пофазное перемножение с последующим суммированием и преобразованием в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии.

Счетчики имеют в своем составе испытательное выходное устройство для поверки, оптический порт для локального съёма показаний и интерфейсы для съёма показаний системами автоматизированного учета потребленной электрической энергии.

В корпусе счетчиков размещены: модуль измерительный, выполненный на печатной плате, датчики тока (трансформаторы тока или шунты) расположенные на зажимах клеммной колодки (зажимной платы), электромеханическое или электронное отсчетное. В счетчиках с электромеханическим отсчетным устройством в конструкции присутствует стопор обратного хода. В счетчиках с электронным отсчетным устройством данные выводятся на электронный индикатор и хранятся в энергонезависимой памяти с большим ресурсом перезаписи данных, обеспечивающей надежность работы счетчиков в течение срока службы. Эти данные в энергонезависимой памяти защищены от искажений и доступны для чтения только в условиях завода - изготовителя или уполномоченной им ремонтной организации.

Зажимы для подсоединения счетчиков к сети и испытательное выходное устройство закрываются пластмассовой крышкой.

Счетчики с электронным отсчетным устройством исполнений «F» обеспечивают фиксацию воздействий магнитом.

В счетчиках с электронным отсчетным устройством исполнений «О» обмен информацией с внешними устройствами обработки данных осуществляется через оптический интерфейс, для исполнений «А» дополнительно через интерфейс RS485.

Оптический интерфейс соответствует стандарту ГОСТ Р МЭК 61107-2001. Интерфейс RS485 соответствует стандарту ГОСТ Р МЭК 61107-2001 на уровне протокола обмена.

Обмен информацией по оптическому интерфейсу осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001.

Обслуживание счетчиков производится с помощью технологического программного обеспечения ’’Admin Tools”.

Структура условного обозначения приведена на рисунке 1.

Общий вид счетчиков, с указанием схемы пломбировки от несанкционированного доступа, приведены на рисунках 2,3,4, 5,6,7.

О - оптический интерфейс;

А - RS485;

F - датчик магнитного поля.

Тип корпуса:

Р31 - для установки на рейку;

ШЗ1, ШЗЗ - для установки на щиток.

Р32, РЗЗ, Ш35 - для установки на рейку или щиток.

Тип отсчетного устройства:

Мб - электромеханическое 6 разрядов;

М7 - электромеханическое 7 разрядов;

Э - электронное

Схемы включения:

Зф.4пр. - для трехфазных четырехпроводных счетчиков;

Зф.Зпр. - для трехфазных трехпроводных счетчиков

Максимальный ток:

2 А; 7,5 А; 10 А; 50 А; 60 А; 80 А; 100 А;

120 А

Номинальный (базовый) ток:

1 А; 5 А; 10 А

Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение       для       счетчиков

трехпроводных:

57,7 В; 220 В; 230 В - для четырехпроводных счетчиков;

100 В - для трехпроводных счетчиков

Класс точности:

по ГОСТ 31819.21-2012

0,5

1 по ГОСТ 31819.22-2012

0,5S

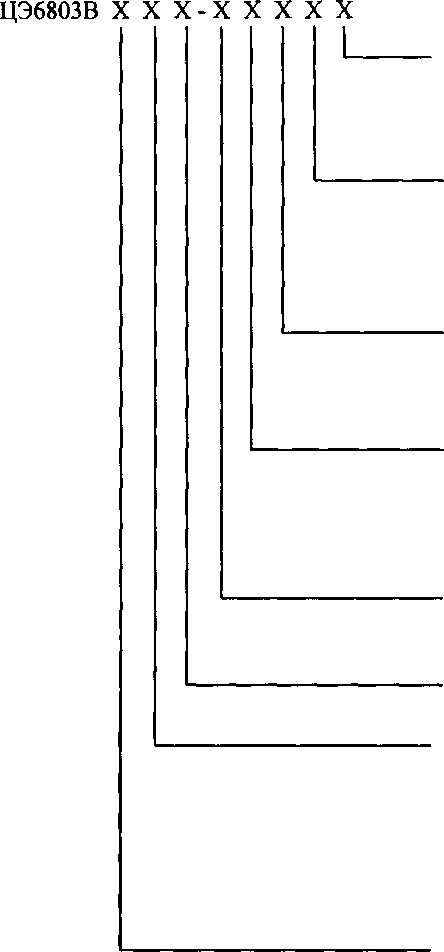

Рисунок 1 - Структура условного обозначения счетчиков

* - перечень литер обозначающих дополнительные исполнения может быть расширен производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

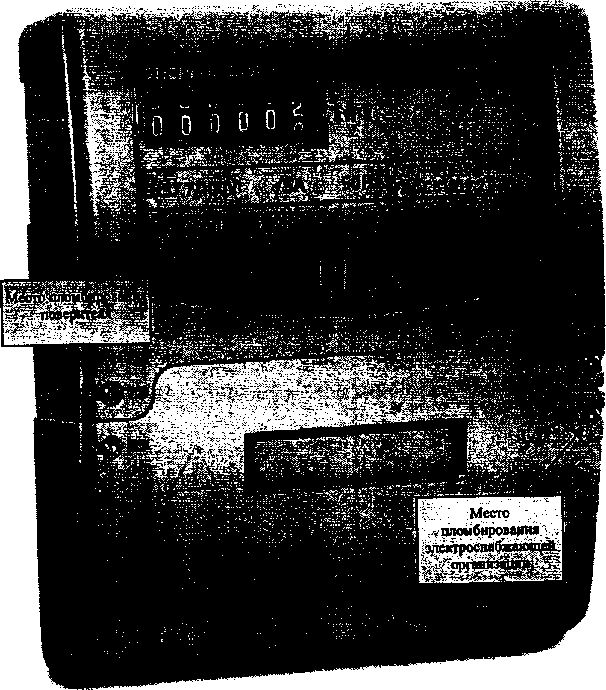

Рисунок 2 - Общий вид счетчика ЦЭ 6803В Р31

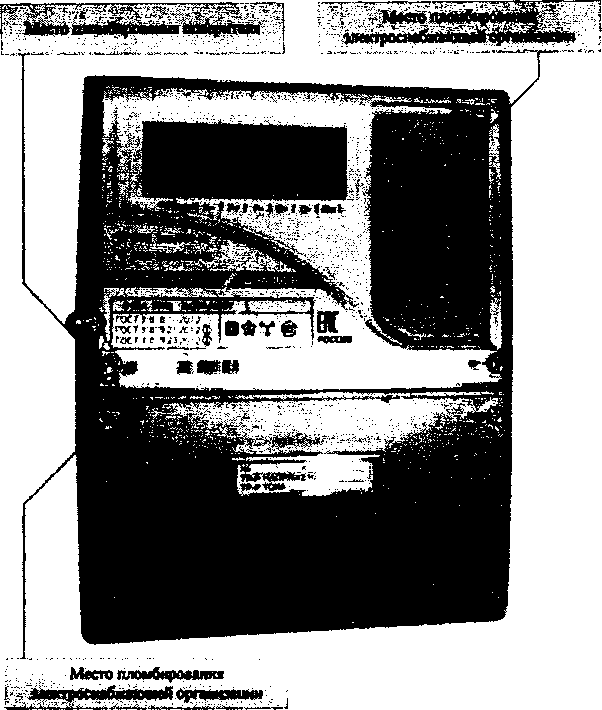

Рисунок 3 - Общий вид счетчика ЦЭ 6803В Р32

4

Рисунок 4 - Общий вид счетчика ЦЭ 68ОЗВ ШЗЗ

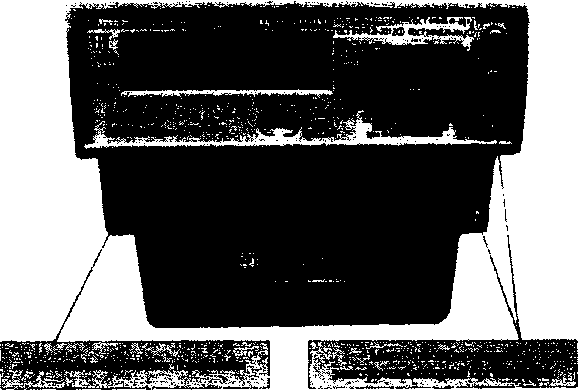

Рисунок 5 Общий вид счетчика ЦЭ 6803В Ш35

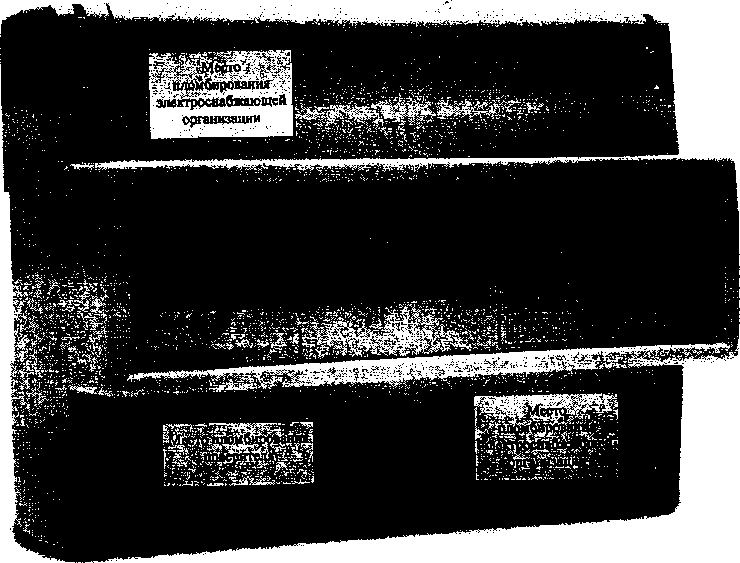

Рисунок 6 - Общий вид счетчика ЦЭ 6803В ШЗ1

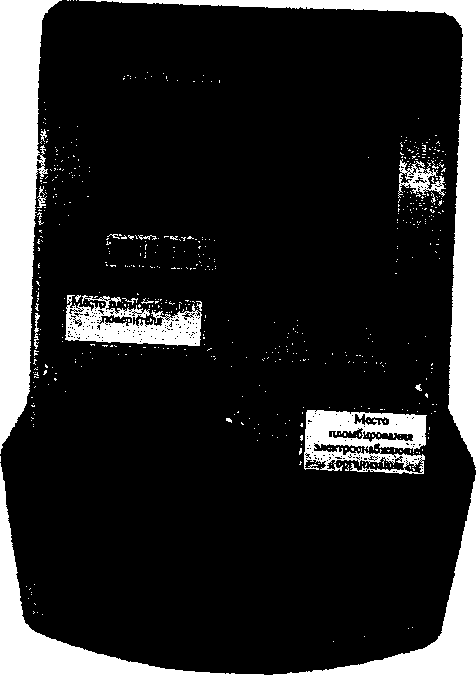

Рисунок 7 - Общий вид счетчика ЦЭ 6803В РЗЗ

Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков активной электрической энергии трехфазных ЦЭ 6803В, указаны в таблице 1. Таблица 1.

Примечание: в счетчиках с программным обеспечением «3070 1.hex» идентификационные данные на ЖК-дисплее не отображаются.

По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 4. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Установлен «Высокий» уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.

Основные метрологические и технические характеристики счетчика указаны в таблице 2.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Примечание -   * класс точности 0,5 по активной энергии для счетчиков

непосредственного включения ЦЭ6803В определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.21-2012. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении активной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012, но с нижним значением диапазона измерения 5%Zg.

Стартовый ток (чувствительность). Счетчики должны начать и продолжать регистрировать показания при значениях тока, указанных в таблице 3 и коэффициенте мощности равном 1.

Таблица 4

Пределы допускаемых значений основной относительной погрешности при измерении активной энергии, в процентах, при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 5.

Таблица 5

Средний температурный коэффициент при измерении активной энергии не должен превышать пределов, установленных в таблице 6.

Таблица 6

Изменение погрешности, вызываемое самонагревом при токе 7_макс не должно превышать значений, приведенных в таблице 7.

Таблица 7

Дополнительная погрешность при измерении активной энергии, вызываемая изменением влияющих величин по отношению к нормальным условиям, не должна превышать пределов для соответствующего класса точности, установленных в таблице 8.

Таблица 8

Особые требования по дополнительной погрешности для счетчиков в корпусе Ш35:

• 1. Счетчики в корпусе Ш35 должны быть стойкими к влиянию внешнего магнитного поля, создаваемого током частоты, одинаковой с частотой электросети, к которой подключен счетчик.

Под действием названного магнитного поля с поперечным разрезом не менее 7,0 см² и индукцией 100 мТл, направленного на любую сторону поверхности счетчика:

• - показатели счетчика в режиме функционирования не должны иметь дополнительных изменений, которые больше, чем 0,1 кВт ч, а на испытательном выходе не должно образовываться большее, чем соответствующее этому число импульсов;

• - дополнительная погрешность при базовой (номинальной) силе тока и cos ф = 1 не должна превышать ±2 % для счетчиков класса точности 1, и не должна превышать ±3 % для счетчиков класса точности 2.

• 2. Счетчики в корпусе Ш35 должны быть стойкими к влиянию постоянного магнитного поля, которое создается постоянным магнитом с поперечным разрезом не менее 5,0 см² и магнитной индукцией не менее 300 мТл на его полюсе.

Под действием постоянного магнитного поля от магнита, приложенного к любой поверхности счетчика:

• - счетный механизм не должен останавливаться;

• - показатели счетчика в режиме функционирования не должны иметь дополнительных изменений, больших, чем 0,1 кВт ч;

• - дополнительная погрешность при базовой (номинальной) силе тока и cos ф = 1 не должна превышать ±2 % для счетчиков класса точности 1, и не должна превышать ±3 % для счетчиков класса точности 2.

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются: методика поверки, руководство по среднему ремонту.

осуществляется по документу «Счетчики электрической энергии ЦЭ 6803В. Методика поверки» САНТ.411152.101 Д1 с изменением № 1 утвержденному ЦИ СИ ФГУП «ВНИИМС» в 30.09. 2016 г.

Основные средства поверки:

• - установка для поверки счетчиков электрической энергии СУ201-3-0,05-К-Х-Х-Х-Х-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, а также укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100. Напряжение до 264 В, сила тока до 120 А, диапазон частот основной гармоники (45 - 66) Гц, возможность задания искаженных сигналов, погрешность не более ±0,05%. .

Примечание - Для групповой поверки счетчиков, у которых в качестве датчика тока применен шунт, поверочная установка должна содержать изолированные трансформаторы тока.

• - универсальная пробойная установка УПУ-10 (класс точности 4);

• - секундомер СО спр-2б (класс точности 2).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на СИ в соответствии с*рисунками 2-7.

приведены в эксплуатационном документе.

Г ОСТ 31819.21 -2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5 S».

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными».

ТУ 4228-010-04697185-97 «Счетчики электрической энергии ЦЭ 6803В. Технические условия».

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»), г. Ставрополь.

ИНН 2635133470

355029, Россия, г. Ставрополь, ул. Ленина, 415.

Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия; Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия; E-mail: concem@energomera.ru; Сайт: http.7/www.energomera.ru.

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС») 119361, г. Москва, ул. Озёрная, д. 46

Тел./факс: (495) 437-55-77/437-56-66;

E-mail: office@vniims.ru

Сайт: www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

Испытательный центр (в части вносимых изменений)

ЦИ СИ ФБУ «Ставропольский ЦСМ», аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № RA.R.U. 311537 выдан 19 февраля 2016 г.

355035, г. Ставрополь, ул. Доваторцев, 7А.

Телефон: (865 2) 35-76-19

E-mail: ispcentrcsm@gmail.com
