ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи относительной влажности и температуры ПВТ100

Преобразователи относительной влажности и температуры ПВТ100 (далее -преобразователи) предназначены для измерений значений относительной влажности и температуры неагрессивных газовых сред и преобразований в унифицированный аналоговый выходной сигнал силы постоянного тока или в цифровой сигнал протокола Modbus RTU для передачи по интерфейсу RS-485.

Принцип действия преобразователей при измерении влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.

Принцип действия преобразователей при измерении температуры основан на зависимости сопротивления чувствительного элемента от измеренной температуры окружающей среды.

Конструктивно преобразователи выполнены в пластмассовом корпусе для канального или настенного/потолочного крепления с первичным преобразователем. Внутри корпуса находится электронная плата с микропроцессорным микроконтроллером, а также клеммная колодка для подключения напряжения питания и аналоговых выходных сигналов. Внутри первичного преобразователя находится высокостабильный однокристальный сенсор относительной влажности (емкостного типа) и платиновый терморезистор. Питание преобразователей осуществляется от внешнего источника постоянного тока.

Преобразователи выпускаются в различных исполнениях (ПВТ100-К1, ПВТ100-Н4, ПВТ100-Н5) отличающихся друг от друга конструктивным исполнением, типом и длиной выносного зонда.

Заводской номер наносится на корпус преобразователя методом гравировки в виде цифрового кода.

Общий вид преобразователей представлен на рисунках 2-4. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование преобразователей не предусмотрено.

Структура условного обозначения преобразователей представлена на рисунке 1.

ПВТ100 - Х. 2. И. Х Х

Длина кабеля выносного зонда:

2 - 2,5 метра;

5 - 5 метров.____________________

Тип кабеля выносного зонда: отсутствует - стандартный;

Т - высокотемпературный кабель.

Конструктивное исполнение:

К1 - канальное со встроенным зондом;

Н4 - настенное/потолочное со встроенным зондом;

Н5 - настенное/потолочное с выносным зондом._________________________________

Тип преобразователей

Рисунок 1 - Структура условного обозначения преобразователей

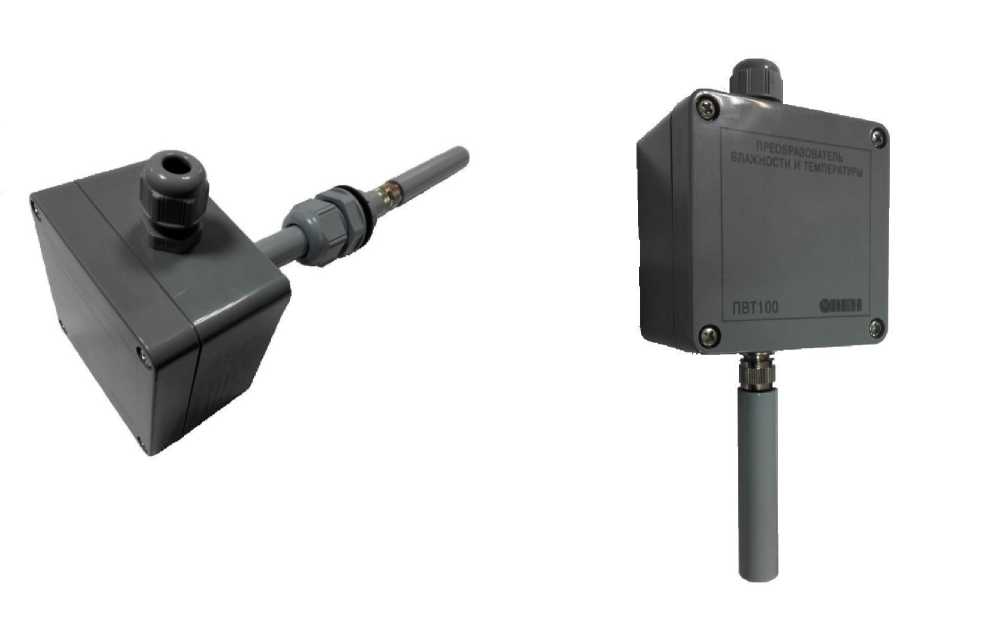

Рисунок 2 - Общий вид преобразователей     Рисунок 3 - Общий вид преобразователей

ПВТ100 исполнения ПВТ100-К1            ПВТ100 исполнения ПВТ100-Н4

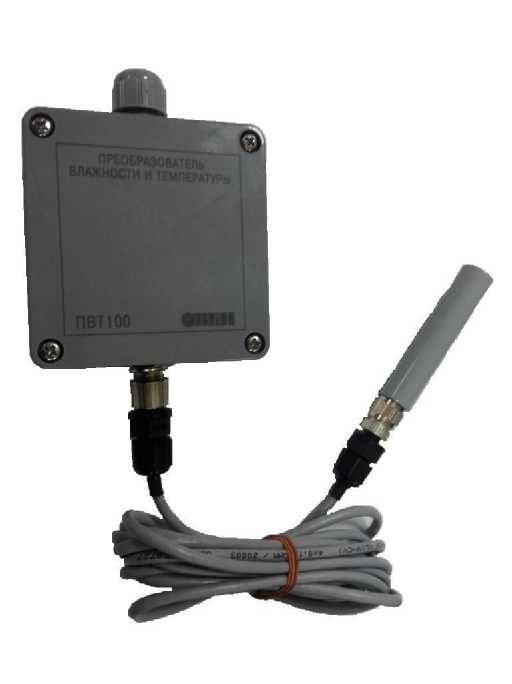

Рисунок 4 - Общий вид преобразователей ПВТ100 исполнения ПВТ100-Н5

Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренной относительной влажности и температуры. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Таблица 2 - Метрологические характеристики преобразователей

Таблица 3 - Основные технические характеристики преобразователей

наносится на корпус преобразователя при помощи наклейки или другим способом, не ухудшающим качества преобразователя, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность преобразователей

приведены в разделе 3 «Конструкция и принцип действия» руководства по эксплуатации.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений

(ГСИ). Государственная поверочная схема для средств измерений влажности газов»

ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений

(ГСИ). Государственная поверочная схема для средств измерений температуры»

ТУ 26.51.51-002-46526536-2020 Преобразователи относительной влажности и температуры ПВТ100. Технические условия

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

Адрес деятельности: 301830 Тульская область, г. Богородицк, Заводской проезд, стр. 2 «Б»

Место нахождения и адрес юридического лица: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5

ИНН 7722127111

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
