Приложение № 1 к приказу Федерального агентства по техническому регулированию и метрологии от «01» февраля 2017 г. № 178

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахографы цифровые Drive Smart

Тахографы цифровые Drive Smart (далее - тахографы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации тахографа (блок СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS.

Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуатации.

Тахограф состоит из моноблока с блоком СКЗИ и навигационной антенной. На лицевой панели тахографа расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.

Навигационный модуль ГНСС определяет координаты и скорость автотранспортного средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.

Электрические импульсы от датчиков движения поступают в электронный блок тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная, обладающая следующими характеристиками: разъем FAKRA(C), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте LI GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:

• - количество импульсов на один километр пройденного пути: от 1000 до 65000;

• - амплитуда логической единицы не менее 3,8 В (максимальное значение указано в руководстве по эксплуатации);

• - минимальная длительность импульса не менее 200 мкс;

• - амплитуда логического нуля не более 1 В (минимальное значение указано в руководстве по эксплуатации);

• - время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;

• - джиггер (среднее квадратическое значение) фронта не более 10 мкс.

Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ утвержденного типа, имеющими свидетельство о поверке с не истекшими сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.

Таблица 1 - Метрологические и технические характеристики блоков СКЗИ

После окончании срока действия ключей блока СКЗИ, блок выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке с не истекшими сроком действия.

Тахограф обеспечивает дискретности выдачи измеренных данных, приведенные в таблице 2.

Таблица 2 - Дискретность выдачи тахографами измеренных данных

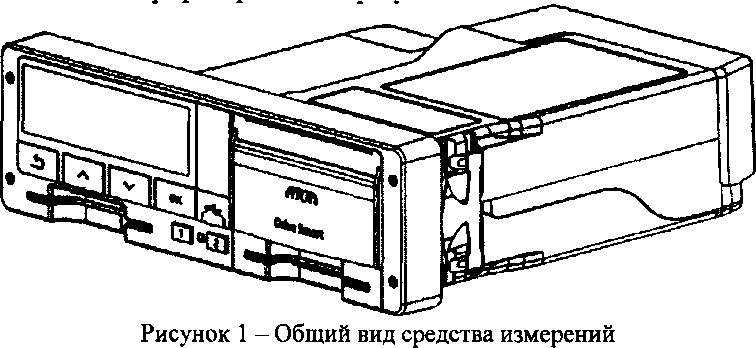

Общий вид средства измерений представлен на рисунке 1.

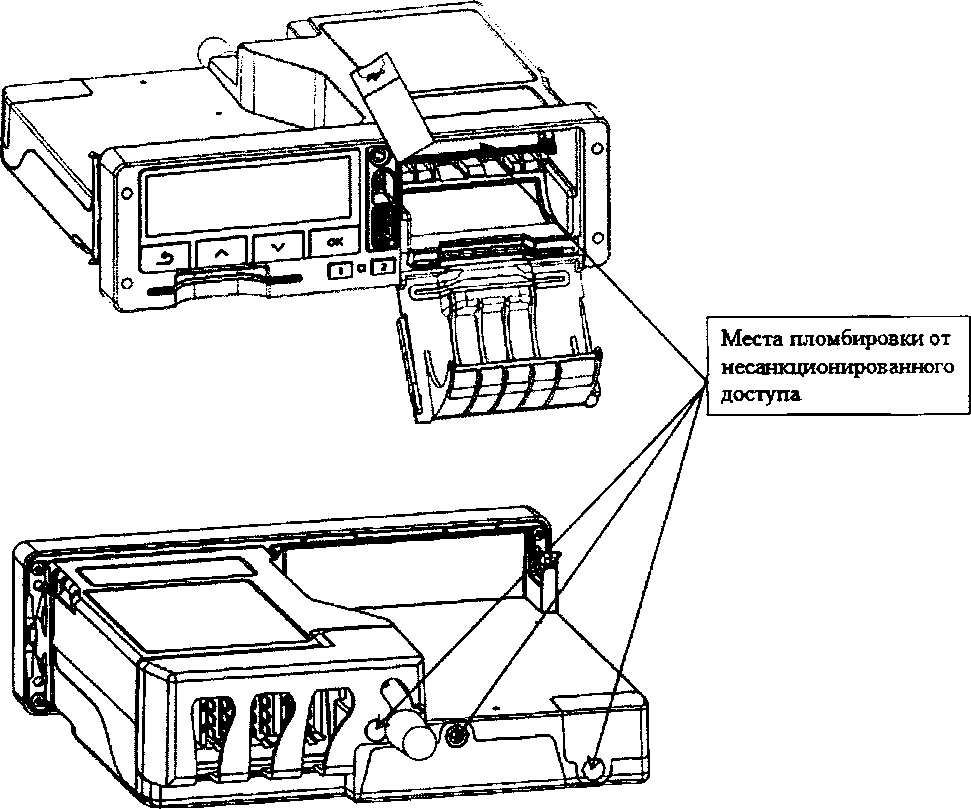

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Тахографы работают под управлением специализированного программного обеспечения (ПО) v. 1.03.4890.

Уровень защиты программного обеспечения «Высокий» в соответствии с

Р 50.2.077-2014.

Таблица 3

Метрологические и технические характеристики Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом, на корпус тахографа в виде наклейки.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

осуществляется по документу 651-15-54 МП «Тахографы цифровые Drive Smart. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15.12.2015 г.

Основные средства поверки:

• - генератор сигналов произвольной формы 33522В (регистрационный № 53565-13);

• - частотомер универсальный CNT-91R (регистрационный № 41567-09);

• - источник первичного точного времени УКУС-ПИ 02ДМ (регистрационный № 60738-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма или делается запись в паспорте (формуляре), заверенная подписью поверителя и знаком поверки.

приведены в эксплуатационном документе.

ТУ 4573-001-18839832-2014 Тахографы цифровые «Drive Smart». Технические условия

ГОСТ 8.129-2013 ГСП. Государственная поверочная схема для средств измерений времени и частоты.

Общество с ограниченной ответственностью «АТОЛ ДРАЙВ» (ООО «АТОЛ

ДРАЙВ») ИНН 7724894563

Адрес: 115477, г. Москва, Кантемировская ул., 59А

Телефон: (495) 730-74-20

Факс: (495) 232-96-87

Web-сайт: http://atoldrive.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.

Телефон: (495) 526-63-00, факс: (495) 526-63-00.

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа№ 30002-13 от 07.10.2013 г.

Приложение № 2 к приказу Федерального агентства по техническому регулированию и метрологии от «01» февраля 2017 г. № 178
