V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О внесении изменений в описание типа на приборы ультразвуковые УКС-МГ4

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «СКВ Стройприбор» от 20 декабря 2016 г. № 624 приказываю:

• 1. Внести изменения в описание типа на приборы ультразвуковые УКС-МГ4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 38169-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  Заместитель Руководителя

  Голубев



  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.



  Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Изменения в описание типа на приборы ультразвуковые УКС-МГ4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы ультразвуковые УКС-МГ4 (далее по тексту - приборы) предназначены для измерений скорости и времени распространения ультразвуковых колебаний (далее УЗК) в твердых неметаллических материалах, а также измерений геометрических размеров (толщины, длины) и дефектоскопии строительных материалов и горных пород.

Принцип действия приборов основан на ультразвуковом методе неразрушающего контроля. Возбуждение ультразвуковых колебаний (УЗК) в исследуемом материале производится при помощи импульсных излучающих ПЭП, работающих на резонансной частоте. Регистрация, прошедшего через исследуемый материал импульса УЗК и преобразование его в электрический сигнал осуществляется приемными ПЭП. По известной длине базы прозвучивания рассчитывается скорость распространения УЗК в исследуемом материале, а по известной скорости распространения определяется длина изделия, а по предварительно установленной градуировочной зависимости определяют прочность, наличие либо условные размеры дефектов.

Конструктивно прибор представляет собой электронный блок, на корпусе которого смонтированы два ультразвуковых пьезоэлектрических преобразователя (УЗ ПЭП) для поверхностного прозвучивания. В электронном блоке располагаются 2 элемента питания.

Прибор выпускается двух модификаций УКС-МГ4 и УКС-МГ4С. Прибор УКС-МГ4 предназначен для проведения измерений методом поверхностного прозвучивания. Прибор УКС-МГ4С дополнительно комплектуется двумя внешними УЗ ПЭП и предназначен для проведения измерений методом поверхностного и сквозного прозвучивания.

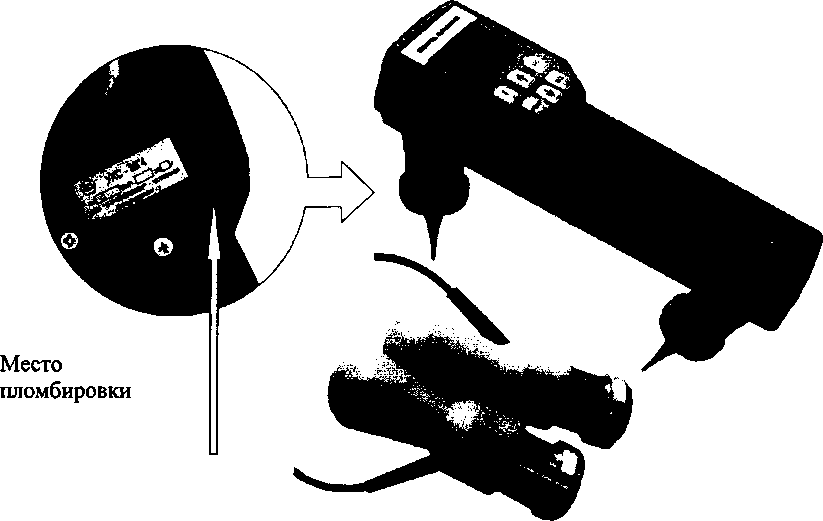

Внешний вид прибора и место пломбировки представлены на рисунке 1.

Рисунок 1 - Общий вид прибора ультразвуковой УКС-МГ4 и место нанесения пломбировки

Приборы имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует

уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на электронном блоке прибора, фотохимическим способом.

Таблица 3 - Комплектность средства измерений

Модификация выбирается при заказе Поставляется с прибором УКС-МГ4С

осуществляется в соответствии с документом МП 4276-160-2008 «Приборы ультразвуковые УКС-МГ4. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2008 г.

Основные средства поверки:

комплект образцов толщины и скорости распространения ультразвуковых волн СП001 (регистрационный номер в Федеральном информационном фонде 38170-08),

генератор импульсов Г5-54 (регистрационный номер в Федеральном информационном фонде 4221-74),

генератор импульсов Г5-65 (регистрационный номер 5462-76 в Федеральном информационном фонде),

частотомер 43-63 (регистрационный номер в Федеральном информационном фонде 9084-90).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ТУ 4276-21-12585810-2007 «Приборы ультразвуковые УКС-МГ4. Технические условия».

Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО «СКВ Стройприбор»), ИНН 7447005971 Адрес: Россия, 454084, г. Челябинск, ул. Калинина, д. 11-Г Телефон: (351) 277-5-555 адрес в Интернет: www.stroypribor.com адрес электронной почты: info@stroypribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»), ИНН 7736042404 Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: (495) 437-55-77, факс: (495) 437-56-66 адрес в Интернет: www.vniims.ru адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013г.
