№1915 от 19.12.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27028
О переоформлении свидетельства об утверждении типа средства измерений № 51550 "Корректоры объема газа ЕК270" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 декабря 2016 г.
м 1915
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 51550 «Корректоры объема газа ЕК270» и внесении изменений в описание типа
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент), в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 2 декабря 2016 г. № 1098 и № 1099 приказываю:
-
1. Внести изменения в описание типа на корректоры объема газа ЕК270, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 41978-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 51550 «Корректоры объема газа ЕК270», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 41978-13, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу и л неиндивидуальному предприниматели!
-
4. Контроль за исполе з i собой.
к хранится в системе электронного документооборота
Заместитель Руково
ьное агентство по техническому регулированию и метрологии.
( .С.Голубев
1E000300E901C1ED Сергей Сергеевич 17.11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2016 г. №1915Изменения в описание типа на корректоры объема газа ЕК270
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры объема газа ЕК270 Назначение средства измеренийКорректоры объема газа ЕК270 предназначены для измерения давления и температуры и приведения объёма газа, измеренного счётчиком газа, к стандартным условиям с вычислением коэффициента сжимаемости (Ксж) по ГОСТ 30319.2-2015 для природного газа или с учетом подстановочного коэффициента сжимаемости (Ксж) для других неагрессивных, сухих газов (в том числе, попутный нефтяной газ, аргон, азот, воздух).
Описание средства измеренийПринцип действия корректора основан на измерении значений рабочего объема (Vp), давления (Р), температуры (Т) газа и вычислении стандартного объема (Vc) с использованием, введенного либо вычисленного по ГОСТ 30319.2-2015 коэффициента сжимаемости «Ксж».
Корректор предназначен для работы совместно со счётчиками объёма газа, имеющими импульсный выходной сигнал, пропорциональный объёму газа в рабочих условиях, и обеспечивает автоматический учёт потребления газа, а также контроль технологических параметров, связанных с эксплуатацией измерительного комплекса.
Корректор обеспечивает работу со счётчиками:
а) Имеющими импульсный выходной сигнал:
-
- с весом импульса 0,01 м3,0,1 м3,1,0 м3,10,0 м3 и 100 м3 в диапазоне частот от 0 до 8 Гц.
-
- с весом импульса от 1 до 99999 импульсов на м3 в диапазоне частот от 0 до 5 кГц.
б) Оборудованными счётной головой с позиционно-кодирующим устройством (энкодером)
Корректор обеспечивает измерение параметров газа:
-
- давления в трубопроводе преобразователем абсолютного или избыточного давления;
-
- температуры газа встроенным термометром сопротивления платиновым по
ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500).
Для контроля технологических параметров корректор обеспечивает измерения:
-
- перепада давления на счетчике газа преобразователем перепада давления;
-
- температуры окружающей среды встроенным термометром сопротивления с НСХ 500П (Pt500);
Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы ПВ, может устанавливаться во взрывоопасных зонах, и имеет маркировку взрывозащиты lExibIIBT4.
Общий вид корректора объема газа ЕК270 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, приведены на рисунке 2.
Рисунок 1 - Общий вид корректора объема газа ЕК270
Знак пвберки

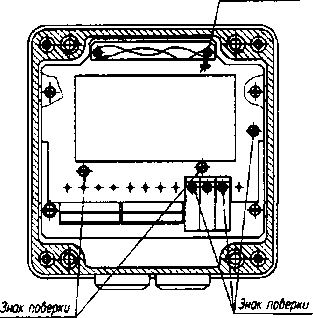

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Программное обеспечениеПрограммное обеспечение корректоров встроенное и является их неотъемлемой частью.
Конструкция корректоров ЕК270 исключает возможность несанкционированного влияния на программное обеспечение корректоров и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EK270V1.XX* |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* |
|
Цифровой идентификатор ПО |
55519** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
* - идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** - контрольная сумма для метрологически значимой части. | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, МПа |
от 0,08 до 7,5 включ. |
|
Наименование характеристики |
Значение |
|
Диапазон измерений перепада давления, кПа |
от 0 до 1,6 включ.; от 0 до 2,5 включ.; от 0 до 4 включ.; от 0 до 6,3 включ.; от 0 до 10 включ.; от 0 до 16 включ.; от 0 до 25 включ.; от 0 до 40 включ. |
|
Диапазон температур измеряемой среды, °C |
от -23 до +60 |
|
Пределы допускаемой относительной погрешности, %:
|
±0,35 ±0,1 ±0,05 ±0,37 |
|
Пределы основной приведенной погрешности измерений перепада давления, %, не более |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности перепада давления от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, % |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры окружающей среды, °C |
±1 |
|
Нормальные условия измерений:
|
20 ±5 80 от 96 до 104 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Сигнал от счетчика газа низкочастотный, Гц, не более |
8 |
|
Сигнал от счетчика газа высокочастотный, кГц, не более |
5 |
|
Коэффициент преобразования сигнала счетчика газа (НЧ), имп/м3 |
0,01; 0,1; 1; 10; 100 |
|
Коэффициент преобразования сигнала счетчика газа (ВЧ), имп/м3 |
1-99999 |
|
Дисплей: количество строк количество символов в строке |
4 20 |
|
Выходной импульсный сигнал:
|
30 100 4 |
|
Интерфейс |
RS 232/RS485 оптический интерфейс ГОСТРМЭК61Ю7 |
|
Параметры электрического питания:
|
7,2 В (2 батареи 3,6 В) 9 ±0,9 |
|
Габаритные размеры счетчиков газа, мм, не более - высота |
200 |
|
- ширина |
180 |
|
-длина |
110 |
|
Масса, кг, не более |
2,8 |
|
Условия эксплуатации: - температура окружающей среды, °C: |
от -40 до +60 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации - типографским способом.
Комплектность средства измерений
Таблица 4- Комплектность корректоров объема газа ЕК270
|
Наименование |
Кол. |
Примечание |
|
Корректор ЕК270 |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 | |
|
Преобразователь перепада давления |
1 |
По заказу |
|
Термопреобразователь для измерения температуры окружающей среды |
1 |
По заказу |
|
Комплект монтажных частей (КМЧ) |
1 |
По заказу |
осуществляется в соответствии с документом ЛГТИ.407229.170 РЭ Приложение А руководства по эксплуатации «Корректоры объема газа ЕК270. Методика поверки» с изменением 2, утвержденным ФБУ «Нижегородский ЦСМ» 21.11.2016 г.
Основные средства поверки:
Калибратор давления DPI 605 (Госреестр № 16347-09).
Измеритель температуры многоканальный прецизионный МИТ8.10 (Госреестр № 19736-11)
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5-3 (Госреестр № 32777-06)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых корректоров с требуемой точностью.
Знак поверки наносится методом давления на пломбу и специальную мастику (термопластичную массу) и в паспорт в виде оттиска поверительного клейма.
Сведения о методиках (методах) измеренияприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к корректорам объема газа ЕК270ГОСТ 30319.1-2015 «Газ природный. Методы расчета физических свойств. Общие положения»
ГОСТ 30319.2-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода»
Технические условия ТУ 4213-032-48318941-2009 (ЛГТИ.407229.170 ТУ)
ИзготовительОбщество с ограниченной ответственностью " ЭЛЬСТЕР Газэлектроника" (ООО " ЭЛЬСТЕР Газэлектроника ")
ИНН 5243013811
Адрес: 607224 Россия, г. Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, д.8а Тел.: (83147) 7-98-00, 7-98-14 Факс: ( 83147) 7-22-41 http://www.gaselectro.ru E-mail: Info.EGE@elster.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области».
Адрес:
603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.
Тел. (831) 428-78-78, факс (831) 428-57-48
E-mail: mail@nncsm.ru.
Аттестат аккредитации в области обеспечения единства измерений № 30011-13 по проведению испытаний средств измерений в целях утверждения типа действителен до 27.11.2018.
