ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «09» августа 2021 г. № 1713

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «09» августа 2021 г. № 1713

Лист № 1 Регистрационный № 62616-15 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики газа ультразвуковые УВИР

Расходомеры-счетчики газа ультразвуковые УВИР модификаций УВИР 16, УВИР 12, УВИР 08, УВИР 06, УВИР 04, УВИР 02 предназначены для измерения объемного расхода и объема газа в рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.

Принцип работы расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональна скорости потока, преобразуется в значение объемного расхода газа.

Расходомеры-счетчики газа УВИР состоят из измерительного участка и электронного блока комплектов (далее - ЭБК, изготавливаемого ООО НПО «Турбулентность-ДОН»).

ЭБК включает в себя комплект электроакустических преобразователей ПЭП 227, 228, попарно составляющих измерительные каналы, и комплекта плат электроники, который осуществляет прием-передачу сигналов через электроакустические преобразователи, их преобразование, обработку и вычисление расхода газа с последующим формированием выходных сигналов. В зависимости от числа акустических каналов расходомеры УВИР выпускаются следующих исполнений:

• - УВИР02 - 1 акустический канал (2 электроакустических преобразователя)

• - УВИР04 - 2 акустических канала (4 электроакустических преобразователя);

• - УВИР06 - 3 акустических канала (6 электроакустических преобразователей);

• - УВИР08 - 4 акустических канала (8 электроакустических преобразователей);

• - УВИР12 - 6 акустических каналов (12 электроакустических преобразователей);

• - УВИР16 - 8 акустических каналов (16 электроакустических преобразователей).

В расходомерах предусмотрена возможность замены электроакустических преобразователей под давлением, в рабочем режиме без вывода их из эксплуатации, автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин, а также возможность измерения расхода газа в прямом и в обратном направлении (реверсивный режим).

Расходомеры могут быть различных конфигураций и иметь:

• - 1 токовый выход (4 - 20) мА;

• - 1 токовый вход (4 - 20) мА для подключения датчиков избыточного или абсолютного давления;

• - 2 частотных выхода (0 - 5) кГц;

• - 1 резистивный четырехпроводной вход для подключения термопреобразователей сопротивления 100П;

• - 1 последовательный интерфейс RS-485;

• - 1 сервисный интерфейс RS-485;

• - GSM модем.

В расходомерах-счетчиках УВИР 08 и УВИР 06 возможна реализация полного аппаратного дублирования. При этом в один корпус устанавливается две группы ультразвуковых датчиков и два электронных блока.

Расходомеры обеспечивают выполнение следующих функций:

• - измерение объёмного расхода и объёма газа (в том числе природного и свободного нефтяного газа, воздуха) при рабочих условиях;

• - вычисление объёмного расхода и объёма газа, приведенных к стандартным условиям, а также вычисление массового расхода и массы газов;

• - измерение объёмного расхода и объёма газа, приведенных к стандартным условиям, при использовании дополнительных средств измерений температуры и давления в соответствии с аттестованной методики измерений;

• - архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления архивов событий и параметров функционирования;

• - передачу данных об измеряемых параметрах, параметров настройки и архивной информации по последовательному интерфейсу RS-485 или с помощью GSM модема (по беспроводному каналу передачи данных 900/1800МГц);

• - введение и регистрацию значений условно-постоянных величин;

• - защиту от несанкционированного доступа к параметризации и архивам;

• - передачу измеренных данных, параметров настройки и архивной информации. Расходомеры обеспечивают вывод на показывающее устройство следующих

параметров:

• - текущего значения объемного расхода газа;

• - текущего значения объемного расхода газа, приведенного к стандартным условиям;

• - текущего значения температуры измеряемой среды;

• - текущего значения давления измеряемой среды;

• - текущего значения скорости потока измеряемой среды;

• - текущего значения скорости звука;

• - текущего значения накопленного объема газа, приведенного к стандартным условиям;

• - текущих параметров даты и времени;

• - суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (часы, сутки, месяц);

• - суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;

• - параметров функционирования расходомера.



Рисунок 1 - Общий вид расходомеров-счетчиков газа ультразвуковых УВИР

На рисунке 2 приведена схема пломбирования и обозначение мест для нанесения пломб в целях предотвращения несанкционированной настройки и вмешательства.

Знак поверки наносится на корпус расходомера.

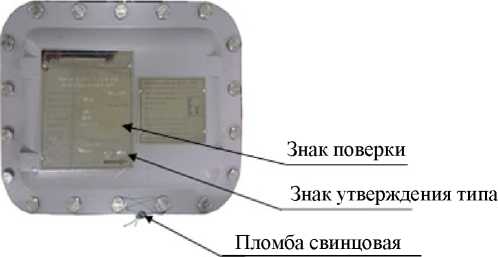

Рисунок 2 - Схема пломбирования расходомеров-счетчиков газа ультразвуковых УВИР

Программное обеспечение ЭБК (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Встроенное ПО расходомеров используется для измерения объемного расхода и объема газа в рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного, передачи результатов измерения, настройки, самодиагностики расходомеров и архивирования измеренных данных. При настройке и калибровке на заводе прошивается ПО.

Все ПО является метрологически значимым.

Идентификационные данные встроенного программного обеспечения расходомеров-счетчиков газа ультразвуковых приведены в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Основные метрологические и технические характеристики расходомеров приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Пр одолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на расходомере методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в документе «Расходомер-счетчик газа ультразвуковой УВИР 08-0-100-6,3-1-2-0-IP66. Руководство по эксплуатации. зИ.2.833.585 РЭ»

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа

ТУ 4213-033-00153672-2015 Расходомеры-счетчики газа ультразвуковые УВИР. Технические условия.

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

МИ 3213-2009 ГСИ. Расход и объем газа. Методика выполнения измерений с помощью ультразвуковых преобразователей расхода.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

09 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
