УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2021 г. № 1712

Лист № 1 Регистрационный № 76927-19 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плиты поверочные и разметочные

Плиты поверочные и разметочные (далее по тексту - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности (установочной поверхности) при сборке, измерениях деталей и проведении поверки средств измерений в условиях цехов и лабораторий машиностроительного комплекса.

Принцип действия плит основан на сравнении просвета между рабочей поверхностью плиты и контролируемой плоскости деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине при измерении отклонения от прямолинейности, и на методе «пятен на краску» при контроле неплоскостности деталей.

Плиты изготавливают из отборного мелкозернистого твердого гранита или чугуна.

У плит размерами 630x400 мм и менее имеются три опорные точки, а у плит размерами свыше 630x400 мм - не менее пяти опорных точек. Опоры плит размерами 1000x630 мм и более -регулируемые.

Плиты выпускаются в следующих исполнениях:

• 1 - чугунные плиты с ручной шабровкой рабочих поверхностей;

• 2 - чугунные плиты с механически обработанными рабочими поверхностями;

• 3 - гранитные плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей к рабочей поверхности и взаимной перпендикулярности боковых поверхностей.

Плиты выпускаются под товарным знаком ¹~*^/Л. Товарный знак наносится на маркировочную табличку краской или методом лазерной маркировки, на паспорт типографским способом.

Общий вид плит представлен на рисунках 1-3.

Пломбирование плит не предусмотрено.

Нанесение знака поверки на плиты не предусмотрено.

Заводской номер в виде цифро-буквенного обозначения, наносится на маркировочную табличку краской или методом лазерной маркировки и в паспорт типографским способом.

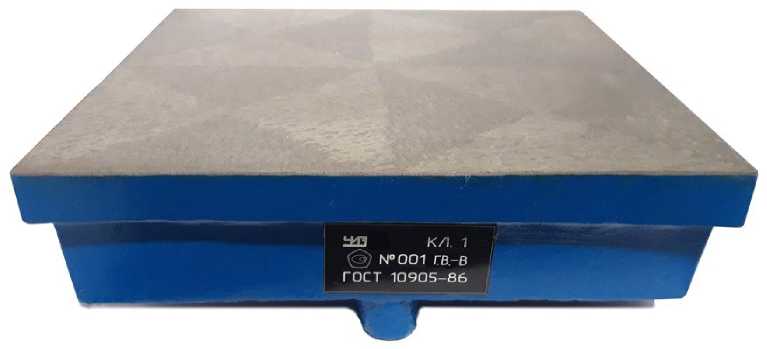

Рисунок 1 - Общий вид плиты поверочной и разметочной исполнения 1

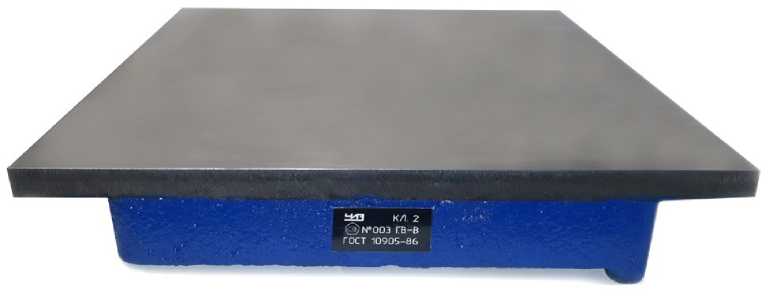

Рисунок 2 - Общий вид плиты поверочной и разметочной исполнения 2

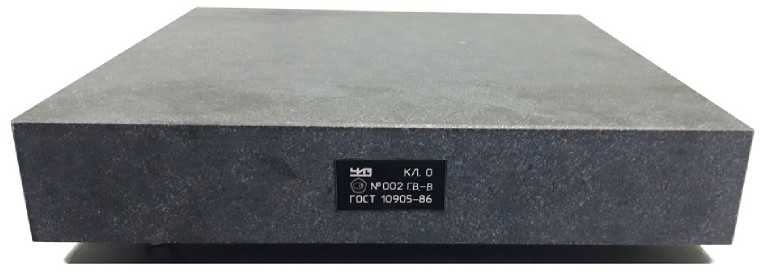

Рисунок 3 - Общий вид плиты поверочной и разметочной исполнения 3

Таблица 1 - Основные размеры и классы точности

Таблица 2 - Допуск плоскостности рабочих поверхностей

Таблица 3 - Шероховатость рабочих поверхностей механически обработанных чугунных

Таблица 4 - Габаритные размеры и масса

Таблица 5 - Общие технические условия

Продолжение таблицы 5

наносится на маркировочную табличку краской или методом лазерной маркировки, на паспорт типографским способом.

Таблица 6 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 5 паспорта.

Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности, утвержденная приказом Росстандарта от 28.05.2018 г. № 1045

ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия

МИ 2007-89 ГСИ. Плиты поверочные и разметочные. Методика поверки

Общество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»)

ИНН 7432013916

Адрес: 454008, г. Челябинск, Свердловский тракт, д. 38, корпус 4, офис 517

Телефон (факс): (351) 211-60-61; (351) 242-01-42

Web-сайт: http://chiz.ru

E-mail: chiz@chiz.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»

(ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр-кт. Дмитрова, д. 4

Телефон (факс): (383) 210-08-14; (383) 210-13-60

Web-сайт: http://www.sniim.ru

E-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): (3812) 68-07-99; (3812) 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
