УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2021 г. № 1393
Лист № 1 Регистрационный № 53858-13 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа «Принц»
Назначение средства измеренийСчетчики газа «Принц» (далее - счетчики) предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями.
Описание средства измеренийПринцип действия счетчиков газа «Принц» основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему. Счетчики газа «Принц» конструктивно состоят из: мерного тракта, корпуса платы, крышки корпуса.
Счетчик осуществляет приведение измеряемого объёма газа к 20°С.
Мерный тракт изготовлен в виде полой трубы, внутри которой располагаются два пьезокерамических преобразователя, два зеркала и преобразователь температуры. На мерном тракте смонтирован корпус платы с установленной печатной платой. Мерный тракт имеет нормированные для каждого типоразмера счетчика геометрические характеристики. Пьезокерамические преобразователи предназначены для излучения и приема акустических ультразвуковых колебаний. Полупроводниковый датчик температуры предназначен для измерения температуры газа. Питание счетчика осуществляется от установленного элемента питания. Мерный тракт соединяется с газовой магистралью двумя штуцерами, имеющими трубную резьбу.

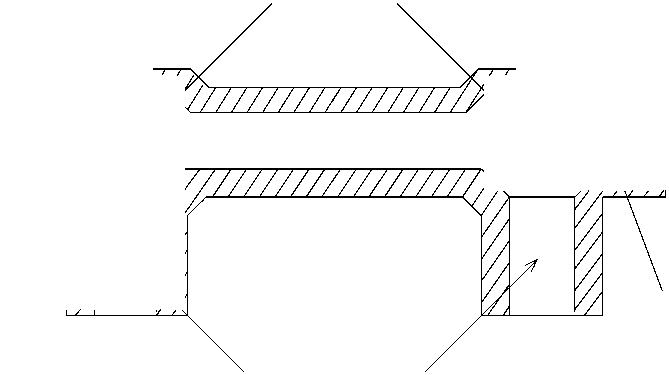

Эскиз мерного тракта изображен на рисунке 1.
Зеркала
Датчик
температуры
Пьезопреобразователи
Рисунок 1 - Эскиз мерного тракта
|
'//////////Ь | |||
|
Z | |||
|
// | |||
|
1 | |||
|
7/////////// |
|
%___//к/л |
В корпусе платы установлены:
-
- микропроцессор, управляющий работой счетчика по программе;
-
- жидкокристаллический дисплей, предназначенный для вывода информации.

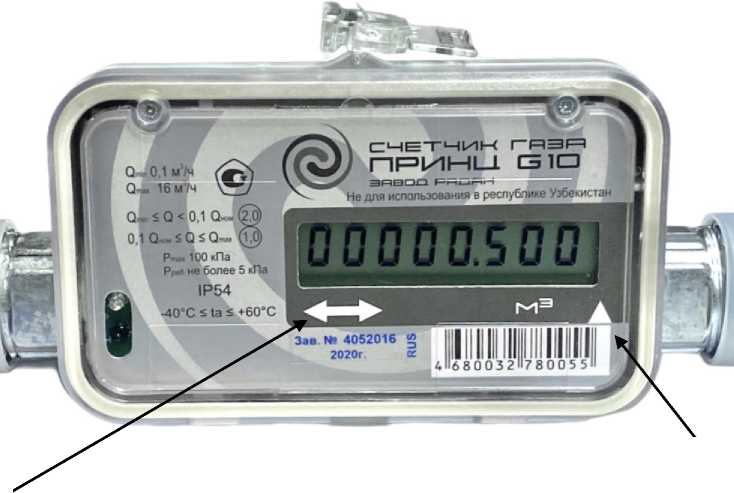

Общий вид счетчика газа «Принц» представлен на рисунке 2.
Стрелка направления потока газа
Знак входа в меню процессора счетчика
Рисунок 2 - Общий вид счетчика газа «Принц»

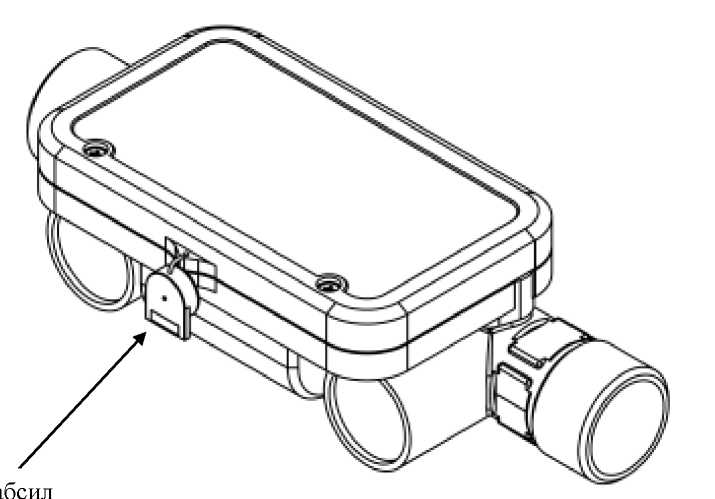

Для защиты от несанкционированного доступа счетчики пломбируются с помощью пломбировочной проволоки и пломбы Крабсил. Схема пломбировки счетчиков представлена на рисунке 3.
Рисунок 3 - Схема пломбировки счетчика
является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения. Программное обеспечение не влияет на метрологические характеристики средства измерений.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без подключения счетчика к компьютеру.
Все программное обеспечение счетчика является метрологически значимым.
Влияние программного обеспечения на метрологические характеристики счетчика отсутствует.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПОсПР |
|
Номер версии (идентификационный номер) ПО |
117 |
|
Цифровой идентификатор ПО |
16FA |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики счетчиков
|
Наименование параметра |
Значение для типоразмера | ||||
|
G1,6 |
G2,5 |
G4 |
G6 |
G10 | |
|
1 Максимальный расход, Qmu\ ,м3/ч |
2,5 |
4 |
6 |
10 |
16 |
|
2 Номинальный расход, Qном ,м3/ч |
1,6 |
2,5 |
4 |
6 |
10 |
|
3 Минимальный расход, Qmin ,м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
0,1 |
|
4 Диапазон измерения температуры измеряе- |
от - |
40 до + 60 | |||
|
мой среды, °С | |||||
|
5 Порог чувствительности, м3/ч, не более |
0,012 |
0,019 |
0,030 |
0,045 |
0,075 |
|
6 Пределы допускаемой относительной погрешности измерений объема газа, приведенного к температуре 20 °С, в диапазонах расхода, составляют, %: | |||||
|
Qmin < Q <0,1 Qном |
±2,0 | ||||
|
0,1 Qном ± Q ± Qmax |
±1,0 | ||||
|
7 Относительная расширенная неопределенность результатов измерений объема газа, при- | |||||
|
веденного к стандартным условиям, в диапазонах расхода, %, не более: | |||||
|
Qmin < Q <0,1 Qном |
±2,9 | ||||
|
0,1 Qном < Q < Qmax |
±2,3 | ||||
|
8 Пределы допускаемой абсолютной погрешности измерений температуры газа, во всем | |||||
|
диапазоне температур измеряемой среды, составляют, °С |
±1,5 | ||||
Таблица 3 - Основные технические характеристики счетчиков
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
Природный газ по ГОСТ 5542, сжиженный углеводородный газ по ГОСТ 20448 |
|
Максимальное избыточное рабочее давление измеряемой среды, кПа |
5 |
|
Максимальное избыточное давление измеряемой среды при проверке герметичности, кПа |
100 |
|
Потеря давления при максимальном расходе, Па, не более |
400 |
|
Встроенный источник питания -литиевая батарея, напряжение холостого хода, В, не более |
4 |
|
Срок службы встроенного источника питания, лет, не более |
10 |
|
Габаритные размеры Длина ^Ширина хВысота, мм: без учета присоединительных патрубков с учетом присоединительных патрубков с адаптером с клапаном и адаптером |
130x89x56 206x89x56 206x95,5x56 298x126x101 |
|
Присоединительные размеры - трубная резьба по ГОСТ 6357 |
G1"- В |
|
Масса, кг, не более |
1 |
|
Условия эксплуатации:
- атмосферное давление, кПа |
от - 40 до + 60 от 30 до 80 от 84 до 106,7 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
20 |
наносится на крышку корпуса методом шелкографии и на титульный лист руководства по эксплуатации в центре типографическим способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол. |
|
Счетчик газа «Принц» |
БКГН 5002.00.00.000 |
1 шт. |
|
Руководство по эксплуатации |
БКГН 5002.00.00.000 РЭ |
Поставляется по запросу |
|
Паспорт |
БКГН 5002.00.00.000 ПС |
1 шт. |
|
Упаковка |
БКГН 5002.00.60.000 |
1 шт. |
|
Методика поверки |
МП 1128-13-2020 |
Поставляется по запросу |
приведены в документе «Инструкция. ГСИ. Методика измерений объема газа при стандартных условиях счетчиками газа «Принц», утвержденном ВНИИР-филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 11.11.2020 г. ФР.1.29.2020.38546.
Нормативные и технические документы, устанавливающие требования к счетчикам газа «Принц»Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
БКГН 5002.00.00.000 ТУ «Счетчик газа «Принц»» Технические условия.
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «20» июля 2021 г. № 1393
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Счетчики газа |
«Принц» |
53858-13 |
Общество с ограниченной ответственностью Завод «РаДан», г. Екатеринбург |
ГОСТ 8.3242002 |
МП 1128-13 2020 |
Общество с ограниченной ответственность ю Завод «РаДан», г. Екатеринбург |
ВНИИР-филиал ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Казань |
