МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

19 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Z         """"

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB287O0A0AC3E9843FA50B54F4O6F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

\/

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2021 г. № 1359

Лист № 1 Регистрационный № 20835-05 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (далее - мерники) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости.

Мерники с шифром «01» и «01П» предназначены для поверки технических мерников

2 класса, измерительных резервуаров, топливораздаточных колонок (далее ТРК) или других дозаторов бензина и дизельного топлива, позволяющих измерить дозу рабочей жидкости при температуре +20 °С в объеме полной вместимости.

Мерники со специальной шкалой (СШ) позволяют измерять объем при температуре [(минус 20)-(+30)] °С с приведением к +20 °С.

Мерники со специальной шкалой (СШ) могут быть использованы без учета температурной шкалы при условии, что температура рабочей жидкости и окружающей среды находится в пределах 20±5°С.

Принцип работы мерника заключается в следующем:

• - мерник устанавливается в вертикальное положение, которое контролируется ампулой уровня;

• - в предварительно смоченный мерник рабочая жидкость подается непосредственно в горловину или в приемное отверстие пеногасителя. После заполнения мерника производится определение объема жидкости. При этом центральная риска шкалы соответствует номинальной вместимости мерника при температуре +20°С.

Мерники, изготавливаемые:

• - без пеногасителя имеют шифр «01»;

• - с пеногасителем имеют шифр «01П»;

• - с пеногасителем и специальной шкалой имеют шифр «СШ».

Мерники М2Р имеют полимерное покрытие, на мерниках М2Р, изготовленных из нержавеющей стали допускается отсутствие полимерного покрытия.

Все мерники вместимостью от 2 до 5000 дм³ комплектуются одной или двумя ампулами уровня, для контроля установки мерника в вертикальное положение. Мерники, по требованию заказчика могут иметь один или несколько термокарманов, для измерения температуры.

Длина шкалы мерников шифром «01» и «01П» составляет ±(1 - 5)% номинальной вместимости мерника. Допускается несимметричное исполнение шкалы вверх и вниз от номинала мерника. Цена деления шкалы соответствует погрешности мерника.

Мерники с шифром «01» и «01П» состоят из резервуара, измерительной горловины с водомерной трубкой или прозрачными окнами, измерительной шкалы и ампулы для контроля установки мерника в вертикальное положение. Мерники вместимостью 10 дм³ и более устанавливаются на раме и снабжены сливным краном или заливным и сливным кранами.

Мерники номинальной вместимостью от 2 до 10 дм³ могут изготавливаться без опор с плоским дном.

В состав мерников с шифром «01П» входит пеногаситель, который герметично крепится на горловине мерника.

Все мерники вместимостью 20 дм³ и более могут иметь кран для доведения жидкости до отметки номинальной вместимости.

Мерники со специальной шкалой М2Р-10-СШ, М2Р-20-СШ, М2Р-50-СШ состоят из:

• - резервуара, измерительной горловины с водомерной трубкой, двух температурных шкал с интервалом температур [(минус 20) - (+30)] °С, для измерения объема бензина «Б», и объема дизельного топлива «ДТ», с приведением объема к +20 °С;

• - подвижного визира, у которого с левой стороны указана номинальная вместимость мерника, на правой стороне визира нанесена нулевая отметка и отметки, соответствующие значениям ±0,25% и ±0,5% номинальной вместимости мерника;

• - пеногасителя;

• - ампулы уровня, для контроля установки мерника в вертикальное положение.

Рабочая жидкость подается в предварительно смоченный мерник через приемное отверстие пеногасителя. После заполнения мерника производится измерение температуры рабочей жидкости внутри резервуара при помощи термометра и устанавливается подвижной визир таким образом, чтобы его центральная риска была совмещена с риской температурной шкалы («Б» или «ДТ»), которая соответствует температуре рабочей жидкости.

Областью применения мерников со специальной шкалой являются автозаправочные станции (АЗС), а также предприятия имеющие дозаторы светлых нефтепродуктов.

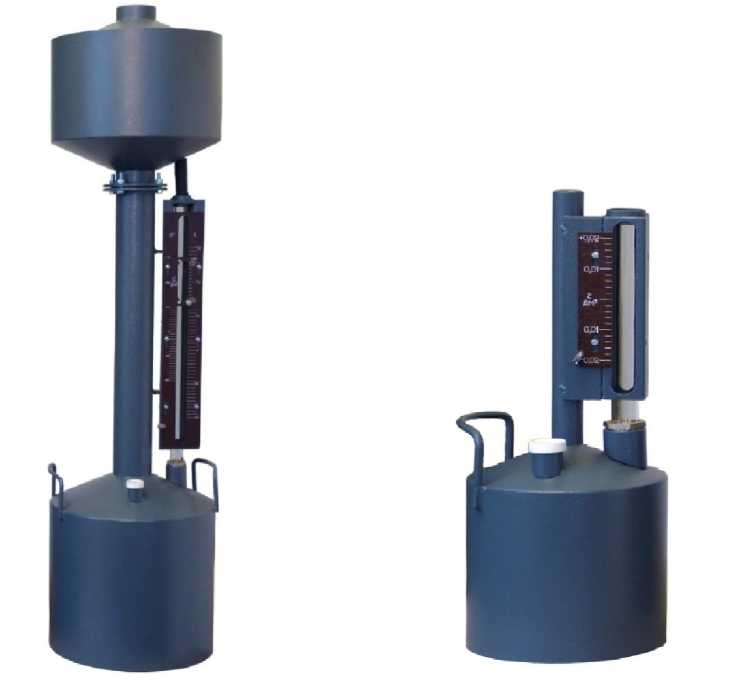

Общий вид мерников представлен на рисунке 1.

Рисунок 1 - Общий вид мерников

Пломбировка мерников осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в шкале мерника и в сливных кранах.

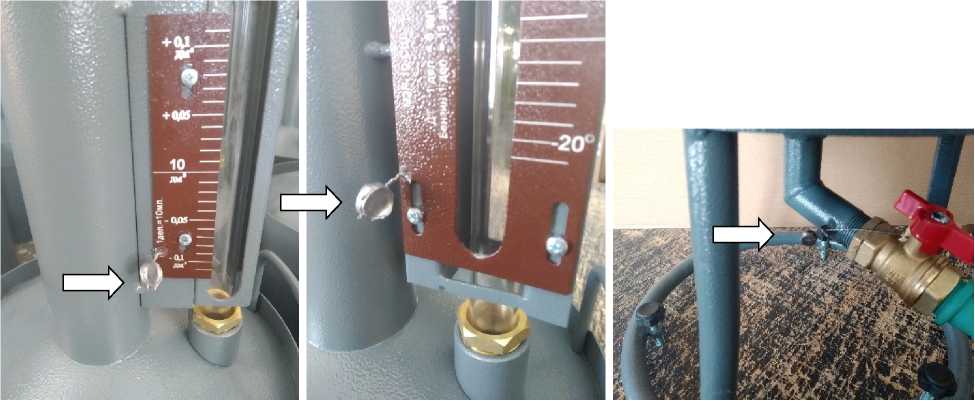

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников

отсутствуе

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Габаритные размеры и масса

Цена деления температурной шкалы 1 °С для мерников с шифром «СШ» соответствует

нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к мерникам эталонным 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Технические условия ТУ 4381-002-50618805-00 «Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01».

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «19» июля 2021 г. № 1359

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
