Лист № 1 Регистрационный № 57346-14 Всего листов 44

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные универсальные «УППУ-МЭ»

Назначение средства измерений

Установки поверочные универсальные «УППУ-МЭ» (далее - Установки) предназначены для измерений активной, реактивной, полной электрической мощности и энергии, частоты переменного тока, значений напряжения и силы переменного тока, фазовых углов и коэффициента мощности, значений напряжения и силы постоянного тока, основных и дополнительных показателей качества электрической энергии:

  • - среднеквадратического значение основной гармонической составляющей напряжения (UC1);

  • - среднеквадратического значение гармонической составляющей напряжения с частотой hf(порядка h) для значений h от 2 до 50 (UCh);

  • - среднеквадратического значение интергармонической составляющей напряжения с частотой m-fi для значений m от 0,5 до 50,5 с дискретностью 1,0 (Ucm);

  • - среднеквадратического значение основной гармонической составляющей тока (ICi);

  • - среднеквадратического значение гармонической составляющей тока порядка h для значений h от 2 до 50 (Ich);

  • - среднеквадратического значение интергармонической составляющей тока с частотой mfдля значений m от 0,5 до 50,5 с дискретностью 1,0 (Icm);

  • - угла фазового сдвига между гармониками порядка h напряжения и тока одной фазы;

  • - коэффициента гармонической составляющей напряжения порядка h для h от 2 до 50 [Ku(h)];

  • - коэффициента гармонической составляющей тока порядка h для h от 2 до 50 [KI(h)];

  • - активной электрической мощности основной гармонической составляющей (Pi);

  • - реактивной электрической мощности основной гармонической составляющей (Qi);

  • - активной электрической мощности гармонической составляющей порядка h для h от 2 до 50 (P(h));

  • - суммарного коэффициента гармонических составляющих напряжения (THDU);

  • - суммарного коэффициента гармонических составляющих тока (THDI);

  • - напряжения прямой последовательности основной частоты (Ui);

  • - напряжения нулевой последовательности основной частоты (U0);

  • - напряжения обратной последовательности основной частоты (U2);

  • - коэффициента несимметрии напряжения по обратной последовательности (Ки) и по нулевой последовательности (Кои);

  • - тока прямой последовательности основной частоты (Ii);

  • - тока нулевой последовательности основной частоты (1о);

  • - тока обратной последовательности основной частоты (I2);

  • - углов фазового сдвига между напряжением и током прямой, обратной и нулевой последовательности;

  • - кратковременной дозы фликера;

  • - длительности провала напряжения (Atu);

  • - глубины провала напряжения (5ип);

  • - коэффициента временного перенапряжения (Кпер и);

  • - длительности временного перенапряжения (Atnep), а также для выполнения калибровки и поверки СИ указанных выше величин и формирования указанных величин.

Описание средства измерений

Принцип действия эталонных средств измерений (СИ), входящих в состав Установки, основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с встроенным программным обеспечением (далее - ВПО) СИ. ВПО хранится в энергонезависимой памяти EEPROM модуля центрального процессора СИ.

Установки могут быть использованы автономно или в сочетании с персональным компьютером (ПК), расширяющим ее функциональные возможности при калибровке и поверке эталонных и рабочих СИ электроэнергетических величин:

  • - однофазных и трехфазных СИ активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности;

  • - однофазных и трехфазных счетчиков активной и реактивной электрической энергии;

  • - однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;

  • - энергетических фазометров, частотомеров и измерителей коэффициента мощности;

  • - вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот;

  • - приборов для измерения показателей качества электрической энергии;

  • - приборов для измерения напряжения, силы тока и мощности постоянного тока.

Установки выполнены в виде функционально законченного рабочего места поверителя и может работать в двух режимах:

  • -  при управлении от ПК по стандартным интерфейсам с помощью специального программного обеспечения (ПО), установленного на ПК;

  • -  в автономном режиме при управлении от встроенных клавиатур и графических жидкокристаллических индикаторов (ЖКИ), расположенных на лицевых панелях приборов «Энергомонитор» и «Энергоформа», входящих в состав Установок.

Отображение параметров и формы сигналов осуществляется на ЖКИ блока «Энергоформа» и на ЖКИ прибора «Энергомонитор», либо на ПК с помощью ПО.

Питание установки осуществляется от сети переменного тока (220 ± 10%) В, (50 ± 5%) Гц, при коэффициенте несинусоидальности не более 5%.

Установки выпускаются в модификациях, отличающихся конструктивным исполнением, метрологическими характеристиками, диапазоном выходных сигналов силы тока и напряжения переменного тока (постоянного тока), диапазоном выходной мощности каналов тока и напряжения.

В состав установки входит:

  • - эталонное СИ: Прибор электроизмерительный эталонный многофункциональный

«Энергомонитор-3.1КМ» ( зарегистрированный в Государственном реестре средств измерений под №  52854-13), либо эталонный Прибор для измерения

электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (зарегистрированный в Государственном реестре средств измерений под № 39952-08)

  • - источник испытательных сигналов (ИИС).

В состав стационарного источника ИИС входят:

  • - блок генератора-синтезатора «Энергоформа-3.1» (1 шт.),

  • - блок коммутации «БК-3.1» (1 шт.),

  • - блоки усилителей тока «УТ-3.1» (3 шт.) и усилитель напряжения «УН-3.1» (1 шт.),

  • - блок делитель напряжения индуктивный «ДНИ-3.1» трехфазный (дополнительно),

- блок усилителя напряжения и тока постоянного «УНТП» (дополнительно). Стационарный ИИС и эталонное средство измерения монтируются в приборной стойке. Переносной ИИС выполнен в виде одного блока, приспособленного для переноски. Условное обозначение Установок при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из наименования Установки (УППУ-МЭ), условного обозначения модификации и обозначения технических условий:

УППУ-МЭ ХХ- Х-ХХ-ХХХ-ХХ/ХХХ -X/XXX ТУ 4381-053-49976497-2013

  • 1   2   3    4       5        6

  • 1 - обозначение модификации Установки по используемому эталонному СИ:

  • 3.1КМ - Энергомонитор- 3.1КМ,

  • 3.3Т1 - Энергомонитор- 3.3Т1;

  • 2 - обозначение модификации по конструктивному исполнению:

  • С - стационарная;

  • П - переносная;

  • 3 - обозначение модификации по метрологическим характеристикам эталонного СИ:

  • 02 - с прибором "Энергомонитор-3.1КМ С-02";

  • 05 - с прибором "Энергомонитор-3.1КМ С-05";

  • 10 - с прибором "Энергомонитор-3.1КМ С-10" или с прибором "Энергомонитор-3.3Т1";

  • ХХД - с прибором "Энергомонитор-3.1КМ С-ХХ-1ХХ" (измеряющим дополнительно параметры постоянного тока) и дополнительным блоком «УНТП»;

  • 4 - обозначение модификации по силе максимального выходного тока ИИС, Imax , А:

  • 7,7 (номинальные значения токов, 1ном, А: 0,5; 5,0);

  • 110 (номинальные значения токов, 1ном, А: 0,5; 2,0; 10,0; 100);

  • 120 (номинальные значения токов, 1ном, А: 0,5; 2,0; 10,0; 100)

  • 5 - обозначение модификации по выходной мощности канала тока/напряжения ИИС, В^А:

  • 25/50,

  • 45/200,

  • 15/5,

  • 45/100

  • 6 - по диапазону выходного напряжения ИИС Umin/Umax, B:

  • 6/264 (номинальные значения фазных /межфазного напряжения, ином, В: 60/60*^3 и 220/220*^3),

  • 6/528 (номинальные значения фазных/межфазного напряжения, ином, В: 60/60*^3, 220/220*^3 и 480/480*^3),

  • 0,1/528 (номинальные значения фазных /межфазного напряжения, ином, В: 60/60*^3, 220/220*^3 и 480/480*^3) - в комплект модификации должен входить делитель «ДНИ-3.1» с коэффициентами деления 1/10, 1/100.

Примеры обозначения при заказе:

"УППУ-МЭ 3.1КМ-С-02-110-25/50-0,1/528" - Установка, предназначенная для калибровки и поверки приборов класса точности 0,05 для измерения напряжения, силы тока и мощности переменного тока с прибором "Энергомонитор-3.1КМ С-02" и ИИС с диапазонами задания напряжения 0,1/528 В;

"УППУ-МЭ 3.3Т1-П-10-7,7-15/5-6/264" - Установка, предназначенная для калибровки и поверки приборов класса точности 0,5 для измерения напряжения, силы тока и мощности переменного тока с прибором "Энергомонитор-3.3Т1" и ИИС "Энергоформа-3.3".

Общий вид Установок и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлен на рисунках 1-3.

Приказ Росстандарта №1281 от 12.07.2021, https://oei-analitika.ru

Блок усилителя напряжения «УН-3.1»

Делитель напряжения индуктивный «ДНИ-3.1»

Прибор электроизмерительный эталонный

Блок генератора

«Энергоформа-3.1»

Блок коммутации «БК-3.1»

Усилитель тока «УТ-3.1»

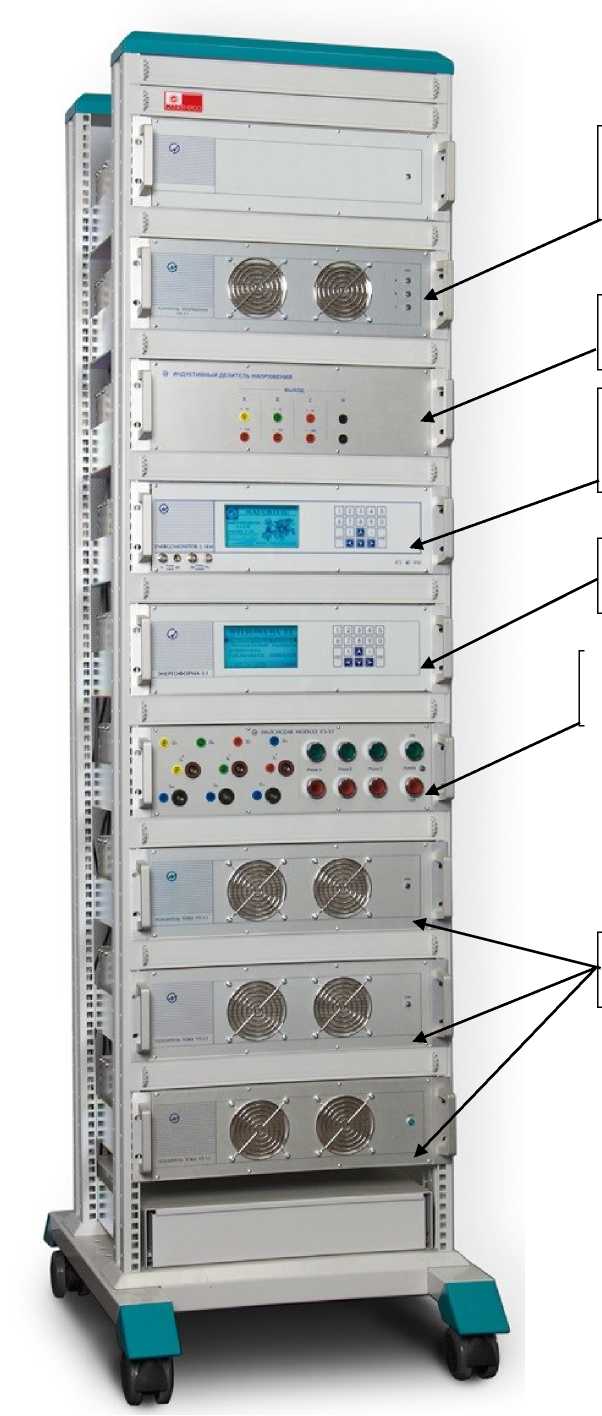

Рисунок 1 - Общий вид Установки "УППУ-МЭ 3.1КМ-С".

(Клеймо поверителя после поверки наносится на стационарную установку в виде наклейки на боковую стенку установки)

Приказ Росстандарта №1281 от 12.07.2021, https://oei-analitika.ru

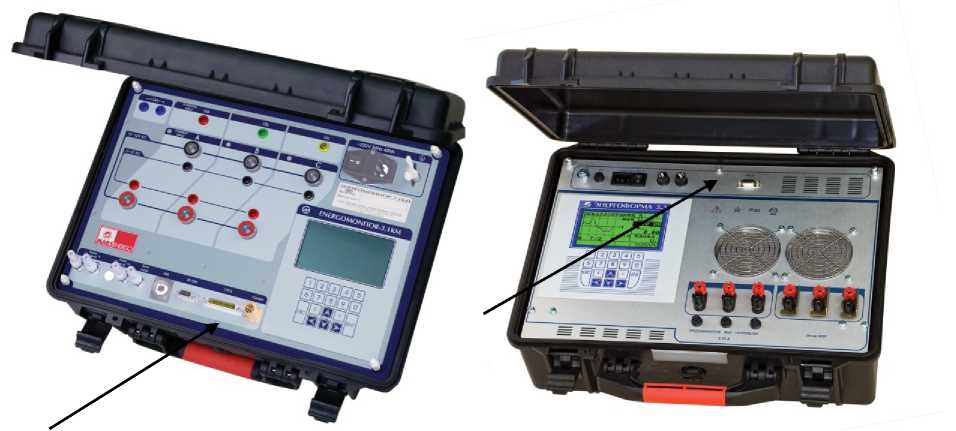

Рисунок 2 - Общий вид Установки "УППУ-МЭ 3.1КМ-П"

Приказ Росстандарта №1281 от 12.07.2021, https://oei-analitika.ru

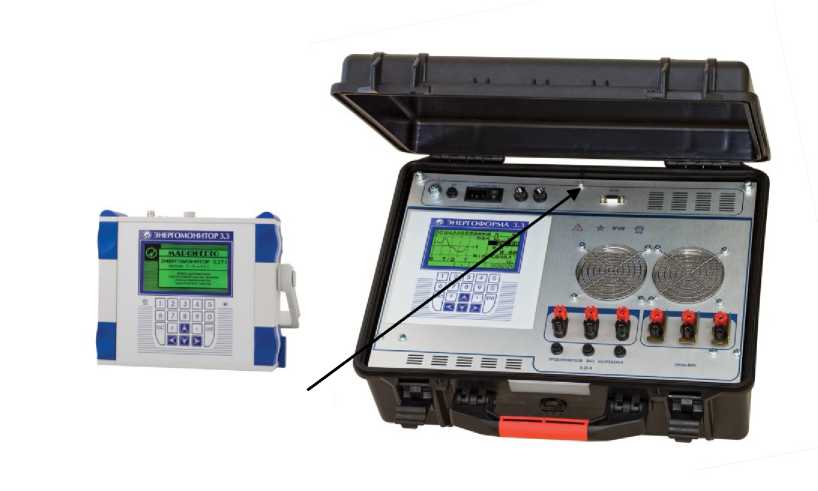

Рисунок 3 - Общий вид Установки "УППУ-МЭ 3.3Т1-П"

(Клеймение переносных установок после поверки производится в виде оттиска клейма поверителя на крепежных винтах в местах, указанных стрелками).

Программное обеспечение

Программное обеспечение Установки состоит из ВПО СИ и ИИС, входящих в состав установки, и специальных программ для ПК (ПО). Связь с ПК осуществляется по стандартному интерфейсу.

ВПО СИ и ИИС выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе СИ и ИИС.

По своей структуре ВПО СИ и ИИС разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму, соответствующему описанию типа СИ, входящих в состав установки, и настоящему описанию.

При вычислении результатов измерений учитываются поправочные множители и поправки, которые определяются при регулировке, записываются в энергонезависимую память и защищаются

Лист № 6 Всего листов 44 контрольными суммами, непрерывно контролируемыми системой диагностики. При обнаружении ошибки контрольных сумм на дисплей СИ и ИИС выводятся соответствующие сообщения.

Уровень защиты программного обеспечения СИ, входящих в состав установки, от непреднамеренных и преднамеренных изменений соответствует их описанию типа. Идентификационные данные ВПО ИИС указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

ВПО «EF3.1»

ВПО «EF3.3»

Идентификационное наименование ПО

«EF3.1»

«EF3.3»

Номер версии (идентификационный номер) ПО

Вер. 1.7

Вер. 1.7

Цифровой идентификатор

1A55

1A55

Алгоритм вычисления цифрового идентификатора ПО

CRC16

CRC16

Прикладные программы (ПО) не содержат метрологически значимых частей и предназначены для выбора режима работы, измеряемых величин и диапазонов измерений, а также считывания результатов измерений из СИ с целью их просмотра, обработки и распечатки на принтере в более удобной форме (таблицы, графики).

Метрологические и технические характеристики

Установки "УППУ-МЭ" обеспечивают формирование одно- и трехфазной системы токов и напряжений с параметрами и в диапазонах, указанных в таблицах 2 и 3.

Погрешности измерений перечисленных величин определяются погрешностями, установленными для применяемых эталонных СИ, и указаны в таблицах 4 - 12.

Таблица 2 - Диапазоны и дискретность установки выходных сигналов ИИС

Наименование

параметра выходных сигналов

Диапазон установки

Дискретность установки

Примечание

Среднеквадратическое значение гармонической составляющей напряжения порядка n 1), % от U1

от 0 до 100

0,01

для п от 2 до 19

от 0 до 50

для п от 20 до 50

Среднеквадратическое значение гармонической составляющей тока порядка п, % от I1

от 0 до 100

0,01

для п от 2 до 19

от 0 до 50

для п от 20 до 50

Среднеквадратическое значение интергармонической составляющей напряжения c частотой m-fi., % U1

от 0 до 15

0,01

для m от 0,5 до 50,5 с дискретностью 1,0

Среднеквадратическое значение интергармонической составляющей тока c частотой m-fb, % I1

от 0 до 15

0,01

Угол фазового сдвига между основными гармоническими составляющими:

от -180 до +180

выходных напряжений, градус

0,01

U от 0,2 ином до имах, В

напряжения и тока одной фазы, градус

0,01

I от 0,1 1ном до

1мах, А

Продолжение таблицы 2

Наименование

параметра выходных сигналов

Диапазон установки

Дискретность установки

Примечание

Угол фазового сдвига между гармонической составляющей порядка n и основной гармонической составляющей напряжения, градус

от -180

до +180

0,01

для n от 2 до 50 U от 0,2ином до имах В

Угол фазового сдвига между интергармонической составляющей с частотой mf и основной составляющей напряжения, градус

от -180

до +180

0,01

для m от 0,5 до 50,5 с дискретностью 1,0

U от 0,2ином до имах, В

Угол фазового сдвига между гармонической составляющей порядка n и основной составляющей тока, градус

от -180

до +180

0,01

для n от 20 до 50 I от 0,1 1ном до

1мах, А

Угол фазового сдвига между интергармонической составляющей с частотой mf и основной составляющей тока, градус

от -180

до +180

0,01

для m от 0,5 до 50,5 с дискретностью 1,0

I от 0,1 до 1мах, А

Количество провалов или перенапряжений

от 0 до

100000

1

Остаточное напряжение при провале, % от опорного напряжения

От 10 до 100

0,01

49 Гц < f < 51 Гц

Максимальное напряжение при перенапряжении, % от опорного напряжения

от 100

до 200

0,5

49 Гц < f < 51 Гц

Сила постоянного тока, А

от 0 до 100

0,012

Значение напряжения постоянного тока, В

от 0 до 300

0,036

Таблица 3 - Метрологические характеристики ИИС

Наименование параметров выходных сигналов

Диапазон установки

Дискретность установки

Пределы допускаемых погрешностей установленных значений

Примечание

Частота основной (первой) гармонической составляющей выходных сигналов (f1), Гц

от 42,5 до 70*

0,01

абсолютная

0,01 Гц

Среднеквадратическое значение основной гармонической составляющей напряжения, U1, В

(от 0,25 до

1,2) ином

(от 0,05 до

0,25) ином

0,01

относительная

±1%

±[1,0+0,5*((ин/и)-

1)] %

Среднеквадратическое значение основной гармонической составляющей тока, I1, А

(от 0,2 до

1,2)-1ном

(от 0,05 до 0,2) 1ном

0,0001

относительная

±1 %

±[1,0+0,5*((1н/1)-

1)] %

Продолжение таблицы 3

Наименование параметров выходных сигналов

Диапазон установки

Дискретность установки

Пределы допускаемых погрешностей установленных значений

Примечание

Коэффициент нелинейных искажений при генерации синусоидального сигнала напряжения не более, %

относительная

1 %

(от 0,25 до 1,2) ином

при нагрузке 10 % от номинала

2,0 %

при номинальной нагрузке

Коэффициент нелинейных искажений при генерации синусоидального сигнала тока не более, %

относительная

1 %

(от 0,2 до 1,2)

1ном

при нагрузке 10% от номинала

2,0 %

при номинальной нагрузке

Установка угла сдвига фазы между первыми гармониками напряжений и токов, градус

от -180 до

+180

0,01

абсолютная ±1

(от 0,25 до 1,2)

ином

Длительность провала или перенапряжения (t), с

от 0 до 600

0,001

абсолютная

±0,002

Период следования провалов или перенапряжений (T), с

от 0 до 600

0,001

абсолютная

±0,002 с

Кратковременная доза фликера

от 0,25

до 10

относительная

±1,5 %

49 Гц < f < 51 Гц и от 180 до 235 В при колебаниях напряжения, имеющих форму меандра, Ди/и от 0,4 до 10 %

* В диапазоне частот 42,5 до 45 Гц максимальное напряжение и ток не должны превышать номинальных значений, выходная мощность источников напряжения и тока не более 0,5» Рном.

Установки обеспечивают измерение электроэнергетических величин в диапазонах и с пределами допускаемых основных погрешностей измерений, соответствующими характеристикам эталонного СИ, входящего в комплект поставки.

Метрологические и основные технические характеристики Приборов электроизмерительных эталонных многофункциональных "Энергомонитор-3.1КМ представлены в таблицах 4- 11.

Таблица 4 - Метрологические характеристики приборов "Энергомонитор-3.1КМ-х-02" без использования токоизмерительных клещей

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение напряжения силы переменного тока (U)

от 0,1 Uh до 1,2Uh

относительная, %

±[0,01+0,002(1,2Uh/U-1)]

Uh > 2 В

±[0,015+0,003(1,2Uh/U-1)]

Uh < 2 В

Напряжение силы постоянного тока (U)

относительная, %,

от 0,1Uh до 1,7Uh

±[0,01+0,005(1,7Uh/U-1)]

Uh от 5 до 480 В

±[0,015+0,005(1,7Uh/U-1)]

Uh < 2 В

от 0,1Uh до 1,25Uh

±[0,015+0,005(1,25Uh/U-1)]

Uh = 800 В

Среднеквадратическое значение силы переменного тока (I)

от 0,1Ih до 1,2Ih

относительная, %

±[0,01+0,002(1,2Ih/I-1)]

Сила постоянного тока 1) (I)

от 0,1Ih до 1,2Ih

относительная, %

±[0,015+0,005(1,2Ih/I - 1)]

Ih= 100 a

от 0,1Ih до 1,5Ih

относительная, %

±[0,015+0,005(1,5Ih/I - 1)]

Ih< 100 a

Активная электрическая мощность (Р)

от 0,01Ph до 1,44Ph

относительная, %

Ph = Uh-Ih

U от 0,1Uh до 1,2Uh

I от 0,1Ih до 1,2Ih

0,9 < |cos ф| < 1,0

±[0,01+0,004(1,44Ph/P-1)]

Uh > 2 В

±[0,02+0,0O4( 1,44Ph/P- 1)]

Uh < 2 В

0,2 <|cos ф| < 0,9

±[0,015+0,004(1,44Ph/P-1)]

Uh > 2 В

±[0,025+0,004(1,44Ph/P-1)]

Uh < 2 В

Реактивная электрическая мощность, (Q),

рассчитываемая методом:

  • - перекрестного включения,

  • - геометрическим методом,

  • - методом сдвига сигнала

напряжения на 1/4 периода основной    гармонической

составляющей

от 0,01Qh до 1,44Qh

относительная, %

Qh = Uh • Ih U от 0,1Uh до 1,2Uh

I от 0,1Ih до 1,2Ih

±[0,03+0,01(1,44Qh/Q-1)]

0,9 < |sin ф| < 1,0

±[0,05+0,01(1,44Qh/Q-1) ]

0,2 < |sin ф| < 0,9

Полная электрическая мощность (S)

от 0,01Sh до 1,44Sh

относительная, %

Sh = Uh*Ih

U от 0,1Uh до 1,2Uh I от 0,1Ih до 1,2Ih

±[0,02+0,005(1,2Uh/U+1,2Ih/I-2)]

Uh > 2 В

±[0,025+0,0i(i,2Uh/U+1,2Ih/I-2)]

Uh < 2 В

Коэффициент мощности (Kp=P/S)

от 0,1 до 1,0

абсолютная

±0,001

I от 0,2Ih до 1,2Ih U от 0,2Uh до 1,2Uh

Продолжение таблицы 4

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Частота силы переменного тока (fi)

от 40 до 70

абсолютная, Гц ±0,001

U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih

Электрическая мощность силы постоянного тока 1) (P)

относительная, %

от 0,01Рн до 2,04Рн

±[0,03+0,005(2,04Рн/Р-1)]

Uh до 480 В; Ih=100 А U от 0,1Uh доД^н I от 0,11н до 1,2Ih

от 0,01Рн до 2,55РН

±[0,03+0,005(2,55Рн/Р-1)]

Uh до 480 В; 1н < 100 A U от 0,1Uh до 1,7UI от 0,1Ih до 1,5Ih

от 0,01РН

до 1,5РН

±[0,03+0,005(1,5Рн/Р-1)]

Uh = 800 В; Ih = 100 А U от 0,1Uh до 1,25Uh

I от 0,1Ih до 1,2Ih

от 0,01Рн до 1,875РН

±[0,03+0,005(1,875Рн/Р-1)]

Uh = 800 В; Ih < 100 А U от 0,1Uh до 1,25Uh

I от 0,1Ih до 1,5Ih

Угол фазового сдвига между основными гармоническими составляющими: входных напряжений; напряжения и силы тока одной фазы (ф1)

от 0 до 360

абсолютная, градус°

±0,01

U от 0,2Uh до 1,2Uh

±0,01

I от 0,2Ih до 1,2Ih

Среднеквадратическое значение основной гармонической составляющей напряжения (UC1)

от 0,1 Uh до 1,2Uh

относительная, %

±[0,01+0,005(1,2Uh/Uc1-1)]

Среднеквадратическое значение       гармонической

составляющей напряжения порядка h 2) (Uch)

от 0 до

0,6Uh

для h от 2 до 50

абсолютная, В ±0,0005 Uh

Uch < 0,01Uh

относительная, % ±0,05

Uch > 0,01Uh

Среднеквадратическое значение интергармонической составляющей напряжения порядка m 3) (Ucm)

от 0 до

0,15Uh

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, В ±0,001 Uh

Ucm < 0,01Uh

относительная, % ±0,1

Ucm > 0,01Uh

Среднеквадратическое значение основной гармонической составляющей силы тока (Ici)

от 0,1 Ih до 1,2Ih

относительная, %

±[0,01+0,005(1,21н/1с1-1)]

Продолжение таблицы 4

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ich)

от 0 до

0,61н

для h от 2 до 50

абсолютная, А ±0,0005 1н,

Ich < 0,011н

относительная, % ±0,05

Ich > 0,011н

Среднеквадратическое значение интергармонической составляющей силы тока порядка m (I cm)

от 0 до

0,151н

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, А ±0,0005 1н

Ucm < 0,01Uh

относительная, % ±0,05

Ucm > 0,01Uh

Угол фазового сдвига между гармониками    порядка    h

напряжения и силы тока одной фазы, градус

от 0 до 360

абсолютная, градус

и от 0,2Uh до 1,2Uh I от 0,2Ih до 1,2Ih K(h) и Ku(h) от 2 до 15 %

±0,3

для h от 2 до 10

±1,0

для h от 11 до 50

Коэффициент гармонической составляющей    напряжения

порядка h |Кг(Ь)|

от 0 до 49,9

для h от 2 до 50 U от 0,2U до 1,2Uh

абсолютная, % ±0,003

Ku(h) < 1,0

относительная, % ±0,3

Ku(h) > 1,0

Коэффициент   гармонической

составляющей   силы   тока

порядка h [Ki(h)]

от 0 до 49,9

для h от 2 до 50 I от 0,2Ih до 1,2Ih

абсолютная, % ±0,003

KI(h) < 1.0

относительная, % ±0,3

KI(h) > 1,0

Активная электрическая мощность основной гармонической составляющей (P1)

от 0,01Рн до 1,44Рн

относительная, %

±|0,015+0,01(1,44РН1-1)|

U от 0,1Uh до 1,2Uh

I от 0,1Ih до 1,2Ih

|cos ф| от 0,5 до 1,0

Реактивная электрическая мощность основной гармонической составляющей (Q1) р

от 0,01Qh до 1,44Qh

относительная, %

U от 0,1Uh до 1.2Uh

I от 0,1Ih до 1,2Ih

±[0,03+0,01(1,44Qh/Q1-1)]

|sin ф| от 0,9 до 1

±[0,05+0,01(1,44Qh/Q1-1)

|sin ф| от 0,2 до 0,9

Активная электрическая мощность гармонической составляющей порядка h (P(h))

от 0 до 0,05Рн

абсолютная, Вт ±(0,00003Рн + 0,005Р(П))

для h от 2 до 50

U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih |cos ф| от 0,5 до 1,0 Ki(li) и Ku(h) от 1 до 40 %

Продолжение таблицы 4

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Суммарный коэффициент гармонических составляющих напряжения (THDu)

от 0 до 49,9

U от 0,2Uh до 1,2Uh

абсолютная, % ±0,003

THDu < 1,0

относительная, % ±0,3

THDu > 1,0

Суммарный коэффициент гармонических составляющих силы тока (THDi)

от 0 до 49,9

I от 0,2Ih до 1,2Ih

абсолютная, % ±0,01

THDi < 1,0

относительная, % ±1,0

THDi > 1,0

Напряжение прямой последовательности основной частоты (U1)

от 0 до Uh

абсолютная, В ±(0,0002 Uh V3)

Напряжение нулевой последовательности основной частоты (Uo)

от 0 до Uh

абсолютная, В ±0,0005 Uh

U от 0,5Uh до 1,2Uh K2U < 15 %;

Кои<15 %

Напряжение обратной последовательности основной частоты (U2)

от 0 до Uh

абсолютная, В ±(0,0003 Uh-V3)

Коэффициент несимметрии напряжения по обратной последовательности (Ки) и по нулевой последовательности (Кои)

от o до 15

абсолютная, % ±0,05

U от 0,5Uh до 1,2Uh

Ток прямой последовательности основной частоты (I1)

от 0 до Ih

абсолютная, А

±0,0002Ih

Ток нулевой последовательности основной частоты (Io)

от 0 до Ih

абсолютная, А ±0,0005Ih

Ток обратной последовательности основной частоты (I2)

от 0 до Ih

абсолютная, А

±0,0003Ih

Угол фазового сдвига между напряжением и током последовательности, градус

  • - прямой;

  • - обратной;

  • - нулевой

от 0 до 360

абсолютная, градус ±0,3

I от 0,2Ih до 1,2Ih

U от 0,2Uh до 1,2Uh

I1, I2, Io > 0,02 Ih

U1, U2, Uo > 0,02 Uh

Продолжение таблицы 4

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Кратковременная доза фликера

от 0,2 до 10

относительная, %

5,0

f = (fHOM ±1) Гц AU/U < 20 % при колебаниях напряжения, имеющих форму меандра

Примечания:

  • 1 Параметры, отмеченные 1), измеряются только приборами "Энергомонитор-3.1КМ х-02-1";

  • 2 Частота гармонической составляющей порядка h равна h-fi;

  • 3 Частота интергармонической составляющей порядка m равна mfi;

  • 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно.

Таблица 5 - Метрологические характеристики приборов "Энергомонитор-3.1КМ-х-02-х-х1х" при использовании токоизмерительных клещей

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение напряжения силы переменного тока (U)

от 0,1Uh до 1,2Uh

относительная, %

±[0,01+0,002(1,2Uh/U-1)]

Uh > 2 В

±[0,015+0,003(1,2Uh/U-1)]

Uh < 2 В

Напряжение силы постоянного тока (U)

от 0,1 Uh до 1,7Uh

относительная, %

±[0,01+0,005(1,7Uh/U-1)]

Uh от 5 до 480 В

±[0,015+0,005(1,7Uh/U-1)]

Uh < 2 В

от 0,1Uh до 1,25Uh

±[0,015+0,005(1,25Uh/U-1)]

Uh = 800 В

Среднеквадратическое значение силы переменного тока (I)

от 0,05Ih до 1,2Ih

относительная, %

±[0,1+0,01(Ih/I - 1)] 1 ±[0,2+0,02(Ih/I - 1)] 11 ±[0,5+0,05(Ih/I - 1)] 111 ±[1,0+0,05(Ih/I - 1)] Iv ±[2,0+0,1(Ih/I - 1)] v

Активная электрическая мощность (Р)

от 0,01Ph до 1,44Ph

относительная, %

Ph = Uh-Ih;

U от 0,1Uh до 1,2Uh

0,9 < |cos ф| < 1,0

±0,2 I; ±0,4 II; ±1,0 111

I от 0,01Ih до 0,05Ih

±0,1 I; ±0,2 II; ±0,5 ш; ±1,0 Iv; ±2,0 v

I свыше 0,05Ih до

1,2Ih

0,5 < |cos ф| < 0,9

±0,25 I; ±0,5 II;

I от 0,02Ih до 0,1Ih

±0,15 I; ±0,3 n; ±1,0 ш; ±2,0 Iv; ±4,0 V

I свыше 0,1Ih до 1,2Ih

±[0,25+0,02(1,44Ph/P -1)] 1

±[0,5+0,05(1,44Ph/P -1)] 11 ±[1,0+0,1(1,44Ph/P -1)] 111 ±[2,0+0,1(1,44Ph/P-1)] Iv

I от 0,1Ih до 1,2Ih

0,2 < |cos ф| < 0,5

Продолжение таблицы 5

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Реактивная электрическая мощность, (Q),

рассчитываемая методом:

  • - перекрестного включения,

  • - геометрическим,

  • - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей

от 0,01 Qh до

1,44Qh

относительная, %

Qh = Uh*Ih;

U от 0,1Uh до 1,2Uh

0,9 < |sin ф| < 1,0

±0,3 I; ±0,75 П; ±1,5 ш;

I от 0,02Ih до 0,05Ih

±0,2 I; ±0,5 II; ±1,0 ш; ±2,0 iv; ±2,0 V

I свыше 0,05Ih до

1,2Ih

0,5 < |sin ф| < 0,9

±0,3 I; ±0,75 II; ±1,5 ш;

I от 0,02Ih до 0,1Ih

±0,2 I; ±0,5 II; ±1,0 ш; ±2,0 iv; ±2,0 V

I свыше 0,1Ih до 1,2Ih

±0,3 I; ±0,75 II; ±1,5 ш; ±2,5 iv; ±2,5 V

0,2 < |sin ф| < 0,5 I от 0,1Ih до 1,2Ih

Полная электрическая мощность (S)

от 0,01 Sh до 1,44Sh

относительная, %

Sh = Uh*Ih

U от 0,1Uh до 1,2Uh I от 0,01Ih до 1,2Ih

±0,2 I; ±0.4 II; ±1.0 11

S < 0,1Sh

±0,1 I; ±0.2 II; ±0,5 111 ±1,0 iv; ±2,0 V

S от 0,1 Sh до 1,44Sh

Коэффициент мощности (Kp=P/S)

от 0,1 до 1,0

абсолютная,

±0,02 I; ±0,02, II; ±0,05 III; ±0,05 IV; ±0,10 V

I от 0,2Ih до 1,2Ih U от 0,2Uh до 1,2Uh

Частота силы переменного тока (fi)

от 40 до 70

абсолютная, Гц ±0,001

U от 0,2Uh до 1,2Uh I от 0,2Ih до 1,2Ih

Угол фазового сдвига между основными гармоническими составляю щими:

от 0 до 360

абсолютная, градус

U от 0,2Uh до 1,2Uh

входных напряжений

±0,01

напряжения и тока одной фазы (ф1)

±0,5

I от 0,2Ih до 1,2Ih

Среднеквадратическое значение основной гармонической составляющей напряжения (UC1)

от 0,1 Uh до 1,2Uh

относительная, %

±[0,01+0,005(1,2Uh/Uc1-1)]

Среднеквадратическое значение гармонической составляющей напряжения порядка h 1) (Uch)

от 0 до

0,6Uh

для h от 2 до 50

абсолютная, В ±0,0005 Uh

Uch < 0,01Uh

относительная, % ±0,05

Uch > 0,01Uh

Среднеквадратическое значение интергармонической составляющей напряжения порядка m 2)

(Ucm)

от 0 до

0,15Uh

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, В ±0,0005 Uh,

Ucm < 0,01Uh

относительная, % ±0,05

Ucm > 0,01Uh

Продолжение таблицы 5

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение основной гармонической составляющей силы тока (IC1)

от 0,11н до 1,21н

относительная, %

±[0,1+0,01((Ih/Ici -1)] 1 ±[0,2+0,02((Ih/Ici -1)] 11 ±[0,5+0,05((Ih/Ici-1)] 111 ±[1,0+0,05((Ih/Ici-1)] IV

±[2,0+0,1((Ih/Ici-1)] v

Среднеквадратическое значение гармонической составляющей силы тока порядка h (ich)

от 0 до

0,61н

Для h от 2 до 50

абсолютная, А

±0,02 1н 1; ±0,04 1н 11

ich < 0,011н

относительная, %

±5 % 1; ±10 % 11

ich > 0,011н

Среднеквадратическое значение интергармонической составляющей силы тока порядка m (I cm), А

от 0 до

0,151н

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, А

±0.02 1н 1; ±0.04 1н 11

icm < 0.011н

относительная, %

±5 % i; ±10 % 11

icm > O.OIIh

Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазы

от 0

до 360

абсолютная, градус

U от 0,2Uh до 1,2Uh i от о,21н до 1,2IKi(h) > 5%; Ku(h) > 1%

±2 i; ±2 11

ддя h от 2 до 10

±10 i; ±10 11

для h от 11 до 20

±20 1; ±20 11

для h от 21 до 50

Коэффициент гармонической составляющей напряжения порядка h |Ки(Н)|

от 0 до 49,9

для h от 2 до 50 U от 0,2U до 1,2Uh

абсолютная; % ±0,003 %

Ku(h) < 1,0

относительная, % ±0,3

KU(h) > 1,0

Коэффициент гармонической составляющей силы тока порядка h [Ki(h)]

от 0 до 49,9

Для h от 2 до 50 i от 0,2Ih до 1,2Ih

абсолютная, %

±0,05 1; ±0,05 11

Ki(h) < 1,0

относительная, % ±5,0 1; ±5,0 11

Ki(h) > 1,0

Продолжение таблицы 5

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Активная электрическая мощность основной гармонической составляющей (Pi)

от 0,01Рн до 1,44Рн

относительная, %

U от 0,1Uh до 1,2Uh

0,9 < |cos ф| < 1,0

±0,2 I; ±0,4 П; ±1,0 111

I от 0,01Ih до 0,05Ih

±0,1 I; ±0,2 II; ±0,5 ш; ±1,0 IV; ±2,0 V

I свыше 0,05Ih до 1,2Ih

0,5 < |cos ф| < 0,9

±0,25 I; ±0,5 п;

I от 0,02Ih до 0,1Ih

±0,15 i; ±0,3 II; ±1,0 In; ±2,0 IV; ±4,0 V

I свыше 0,1Ih до 1,2Ih

±[0,25+0,02(1,44Рн/Р1 -1)] 1

±[0,5+0,05(1,44Рн/Р1 -1)] 11 ±[1,0+0,1(1,44РН1 -1)] III ±[2,0+0,1(1,44Рн/Р1-1)] iv

0,2 < |cos ф| < 0,5 I от 0,1Ih до 1,2Ih

Реактивная электрическая мощность основной гармонической составляющей (Qi^

от 0,01 Qh до

1,44Qh

относительная, %

U от 0,1Uh до 1.2Uh

0,9 < |sin ф| < 1,0

±0,3 I; ±0,75 II; ±1,5 ш;

I от 0,02Ih до 0,05Ih

±0,2 I; ±0,5 II; ±1,0 In; ±2,0 IV; ±2,0 V

I свыше 0,05Ih до 1,2Ih

0,5 < |sin ф| < 0,9

±0,3 I; ±0,75 II; ±1,5 In;

I от 0,02Ih до 0,1Ih

±0,2 I; ±0,5 II; ±1,0 In; ±2,0 IV; ±2,0 V

I свыше 0,1Ih до 1,2Ih

±0,3 I; ±0,75 II; ±1,5 In; ±2,5 IV; ±2,5 V

0,2 < |sin ф| < 0,5 I от 0,1Ih до 1,2Ih

Активная электрическая мощность гармонической составляющей порядка h (P(h))

от 0,003Рн до 0,1Рн

относительная, %

U от 0,2Uh до 1,2Uh I от 0,2Ih до 1,2Ih

Kh) и Ku(h) от 1 до 40 %

±5,0 I;   ±10,0 11

|cos ф| от 0,9 до 1,0 h от 2 до 50

|cos ф| от 0,5 до 0,9

±5,0 I;   ±10,0 11

h от 2 до 10

±10,0 i; ±20,0 11

h от 11 до 50

Суммарный   коэффициент

гармонических составляющих напряжения (THDu)

от 0 до 49,9

U от 0,2Uh до 1,2Uh

абсолютная, % ±0,003

THDu < 1,0

относительная, % ±0,3

THDu > 1,0

Суммарный   коэффициент

гармонических составляющих тока (THDi)

от 0 до 49,9

I от 0,2Ih до 1,2Ih

абсолютная, % ±0,1

THDi < 1,0

относительная, % ±10

THDi > 1,0

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

напряжение прямой последовательности основной частоты (U1)

от 0 до Uh

абсолютная, В ±(0,0002 Uh *^3)

напряжение нулевой последовательности основной частоты (Uo)

от 0 до Uh

абсолютная, В ±0,0005 Uh

U от 0,5Uh до 1,2Uh K2U < 15 %; Kou < 15 %

напряжение обратной последовательности основной частоты (U2)

от 0 до Uh

абсолютная, В ±(0,0003 Uh -V3)

U от 0,5Uh до 1,2Uh K2U < 15 %; KoU < 15 %

Коэффициент несимметрии напряжения по обратной последовательности (Ки) и по нулевой последовательности (Кои), %

от 0 до 15

абсолютная, % ±0,05

U от 0,5Uh до 1,2Uh

Токи прямой, нулевой и обратной последовательности основной частоты (Ii, Io и I2), А

от 0 до Ih

абсолютная, А

±(0,01Ih) 1; ±(0,01Ih) 11

I от 0,011н до 1,2Ih

±(0,02Ih) ш; ±(0.02Ih) Iv

I от 0,05Ih до 1,2Ih

Кратковременная доза фликера

от 0,2 до 10

относительная, %

5,0

f = (fHoM ±1) Гц AU/U < 20 % при колебаниях напряжения, имеющих форму меандра

Примечания:

  • 1 Частота гармонической составляющей порядка h равна h-fi;

  • 2 Частота интергармонической составляющей порядка m равна fi;

  • 3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,i ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (Ihсоответствуют номинальным значениям токоизмерительных клещей из комплекта поставки;

  • 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и Ih, соответственно.

Таблица 6 - Метрологические характеристики приборов "Энергомонитор-3.1КМ-х-05" без использования токоизмерительных клещей

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение напряжения переменного тока (U)

от 0,1 Uh до 1,2Uh

относительная, %

±[0,02+0,005(1,2Uh/U-1)]

Напряжение силы постоянного тока (U)

относительная, %

от 0,1 Uh до 1,7Uh

±[0,02+0,005(1,7Uh/U-1)]

Uh до 480 В

от 0,1 Uh до 1,25Uh

±[0,02+0,005(1,25Uh/U-1)]

Uh = 800 В

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение силы переменного тока (I)

от 0,1 Ih до 1,21н

относительная, %

±[0,02+0,005(1,2Ih/I-1)]

Сила постоянного тока 1) (I)

от 0,1 Ih до 1,21н

относительная, %

±[0.02+0.01(1,21н/1 - 1)]

Ih=100 A

от 0,1 Ih до 1,5Ih

относительная, % ±[0,02+0,01(1,5Ih/I - 1)]

Ih<100 A

Активная электрическая мощность (Р)

от 0,01Рн до 1,44Рн

относительная, %

±[0,05+0,01(1,44PHP-1)]

Рн = Uh-Ih

U от 0,1Uh до 1,2Uh I от 0,1Ih до 1,2I|cos ф| от 0.2 до 1,0

Реактивная электрическая мощность, (Q), рассчитываемая методом:

  • - перекрестного включения,

  • - геометрическим,

  • - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей

от 0,01 Qh до1,44Qн

относительная, %

±[0,1+0,02 (1,44Qh/Q-1)]

Qh = Uh • Ih

U от 0,1Uh до 1,2Uh I от 0,1Ih до 1,2I|sin ф| от 0,2 до 1,0

Полная электрическая мощность (S)

от 0,01 Sh до 1,44Sh

относительная, %

±[0,04+0,01( 1,2Uh/U+1,2Ih/I-2)]

Sh = Uh • Ih

U от 0,1Uh до 1,2Uh I от 0,1Ih до 1,2Ih

Коэффициент мощности (Kp=P/S)

от 0,1 до 1,0

абсолютная

±0,005

I от 0,2Ih до 1,2Ih U от 0,2Uh до 1,2Uh

Частота переменного тока (fi)

от 40 до 70

абсолютная, Гц ±0,003

U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih

Электрическая мощность силы постоянного тока i) (P), Вт

относительная, %

от 0,01Рн до 2,04Рн

±[0,04+0,01(2,04Рн/Р-1)]

Uh до 480 В; Ih=100 А U от 0,1Uh до 1,7UI от 0,1Ih до 1,2Ih;

от 0,01РН до 2,55РН

±[0,04+0,01(2,55Рн/Р-1)]

Uh до 480 В; Ih < 100 A U от 0,1Uh до 1,7Uh

I от 0,1Ih до 1,5Ih

от 0,01РН до 1,5РН

±[0,04+0,01(1,5Рн/Р-1)]

Uh = 800 В; Ih = 100 А

U от 0,1Uh до 1,25Uh I от 0,1Ih до 1,2Ih

от 0,01РН до 1,875РН

±[0,04+0,01(1,875Рн/Р-1)]

Uh = 800 В; Ih < 100 А

U от 0,1Uh до 1,25Uh

I от 0,1Ih до 1,5Ih

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Угол фазового сдвига между основными гармоническими составляющими: фазных напряжений, градус напряжения и тока одной фазы (ф1)

от 0 до 360

абсолютная, градус

±0,03

U от 0,2Uh до 1,2Uh

±0,03

I от 0,2Ih до 1,2Ih

Среднеквадратическое значение основной гармонической составляющей напряжения (UC1)

от 0,1 Uh до 1,2Uh

относительная, %

±[0,02+0,005(1,2Uh/U-1)]

Среднеквадратическое значение гармонической составляющей напряжения порядка h 2) (Uch)

от 0 до

0,6Uh

для h от 2 до 50

абсолютная, В

±0,001 Uh

Uoh < 0,01Uh

относительная, % ±0,1

Uoh > 0,01Uh

Среднеквадратическое значение интергармонической составляющей напряжения порядка m 3) (Ucm)

от 0 до

0,15Uh

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, В

±0,001 Uh

Uom < 0,01Uh

относительная, %, ±0,1

Uom > 0,01Uh

Среднеквадратическое значение основной гармонической составляющей силы тока (Ici)

от 0,1Ih до 1,2Ih

относительная, %

±[0,02+0,005(1,2Ih/Ic1 -1)]

Среднеквадратическое значение гармонической составляющей силы тока порядка h (ich)

от 0 до

0,6Ih

для h от 2 до 50

абсолютная, А ±0,001 Ih;

Ich < 0,01Ih

относительная; % ±0,05

Ich > 0,01Ih

Среднеквадратическое значение интергармонической составляющей силы тока порядка m (I cm)

от 0 до

0,15Ih

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, А

±0,001Ih

Icm < 0.01Ih

относительная, % ±0,05

Icm > 0.01Ih

Угол фазового сдвига между гармоническими составляющими порядка h напряжения и силы тока одной фазы, градус

от 0 до 360

абсолютная, градус

U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih; Ki(h) и KU(h) от 2 до 15 %

±1,0

для h от 2 до 10

±3,0

для h от 11 до 50

Продолжение таблицы 6

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Коэффициент гармонической составляющей напряжения порядка h |I<i'(li)|

от 0 до 49,9

для h от 2 до 50 U от 0,2U до 1,2Uh

абсолютная, % ±0,01

<u(h) < 1,0

относительная, %

1,0

<u(h) > 1,0

Коэффициент гармонической составляющей силы тока порядка h [Ki(h)]

от 0 до 49,9

для h от 2 до 50 I от О,21н до 1,21н

абсолютная, % ±0,05

Ki(h) < 1,0

относительная, %

±5

Ki(h) > 1,0

Активная электрическая мощность основной гармонической составляющей (Pi)

от 0,01Рн до 1,44Рн

относительная, %

±[0,08+0,02(1,32Рн1-1)]

U от 0,1Uh ДО 1.2Uh I от О,11н до 1,2I|cos ф| от 0,5 до 1,0

Реактивная электрическая мощность основной гармонической составляющей (Qi)

от 0,01Qh до 1,44Qh

относительная, %

±[0,1+0,02 (1,44Qh/Qi-1)]

U от 0,1Uh до 1,2Uh I от О,11н до 1,2I|sin ф| от 0,2 до 1,0

Активная электрическая мощность гармонической составляющей порядка h (P(h))

от 0 до 0,05Рн

абсолютная, Вт

±(0,ОООО5Рн+О,005Р(п))

для h от 2 до 50 U от 0,2Uh до 1,2UI от 0,2Ih до 1,2I|cos ф| от 0,5 до 1,0

Ki(h) и <U(h) от 1 до 4О %

Суммарный коэффициент гармонических составляющих напряжения (THDu)

от 0 до 49,9

U от 0,2Uh до 1,1Uh

абсолютная, % ±0,003

THDu < 1,0

относительная, % ±0,3

THDu > 1,0

Суммарный коэффициент гармонических составляющих силы тока (THDi)

от 0 до 49,9

I от 0,2Ih до 1,1Ih

абсолютная, % ±0,01

THDi < 1,0

относительная

±1,0

THDi > 1,0

Напряжение прямой последовательности основной частоты (U1)

от 0 до Uh

абсолютная, В ±(0,0004Uh х^3)

Напряжение нулевой последовательности основной частоты (Uo)

от 0 до Uh

абсолютная, В ±0,001 Uh

U от 0,5Uh до 1,2Uh <2u < 15 %; <0U<15 %

Напряжение обратной последовательности основной частоты (U2), В

от 0 до Uh

абсолютная, В ±(0,0006Uh -V3)

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Коэффициент несимметрии напряжения по обратной последовательности (К) и по нулевой последовательности (Кои)

от 0 до 15

абсолютная, % ±0,20

U от 0,5Uh до 1,2Uh

Ток прямой последовательности основной частоты (Ii)

от 0 до 1н

абсолютная, А ±(0,00041н)

Ток нулевой последовательности основной частоты (Io)

от 0 до 1н

абсолютная, А

±(0,001Ih)

Ток обратной последовательности основной частоты (I2)

от 0 до 1н

абсолютная, А ±(0,00061н)

Угол фазового сдвига между напряжением и током последовательности:

  • - прямой;

  • - обратной;

  • - нулевой

от 0 до 360

абсолютная, градус ±0,3

I от 0,2Ih до 1,2Ih

U от 0,2Uh до 1,2Uh

Ii, I2, Io > 0,02 Ih

Ui, U2, Uo > 0,02-Uh

Кратковременная доза фликера

от 0,2 до 10

относительная, %

5,0

f = (fHOM ± 1) Гц AU/U< 20 % при колебаниях напряжения, имеющих форму меандра

Примечания:

  • 1 Параметры, отмеченные 1), измеряются только приборами "Энергомонитор-3.1КМ х-о2-1";

  • 2 Частота гармонической составляющей порядка h равна h-fi;

  • 3 Частота интергармонической составляющей порядка m равна mfi;

  • 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно.

Таблица 7 - Метрологические характеристики приборов "Энергомонитор-3.1КМ-х-05-х-х1х" при использовании токоизмерительных клещей

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение напряжения силы переменного тока (U)

от 0,1 Uh до 1,2Uh

относительная, %

±[0,02+0,005(1,2Uh/U-1)]

Напряжение силы постоянного тока (U)

относительная, %

от 0,1 Uh до 1,7Uh

±[0,02+0,005(1,7Uh/U-1)]

Uh до 480 В

от 0,1Uh до 1,25Uh

±[0,02+0,005(1,25Uh/U-1)]

Uh=800 В

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение силы переменного тока (I)

от 0,051н до 1,21н

относительная, %

±[0,1+0,01(Ih/I - 1)] 1 ±[0,2+0,02(Ih/I - 1)] 11 ±[0,5+0,05(Ih/I - 1)] 111 ±[1,0+0,05(Ih/I - 1)] Iv ±[2,0+0,1(Ih/I - 1)]    v

Активная электрическая мощность (Р)

от 0,01Рн до 1,44Рн

относительная, %

Рн = Uh • Ih U от 0,1Uh до 1,2Uh

0,9 < |cos ф| < 1,0

±0,2 I; ±0,4 n; ±1,0 111

I от 0,01Ih до 0,05Ih

±0,1 I; ±0,2 n; ±0,5 111 ±1,0 Iv; ±2,0 v

I свыше 0,05Ih до 1,2Ih

0,5 < |cos ф| < 0,9

±0,25 I; ±0,5 n;

I от 0,02Ih до 0,1Ih

±0,15 I; ±0,3 n; ±1,0 111 ±2,0 Iv; ±4,0 V

I свыше 0,1Ih до 1,2Ih

±[0,25+0.02(1,44Рн -1)] 1 ±[0,5+0.05(1,44РН/Р -1)] II ±[1,0+0,1(1,44РН/Р -1)] III ±[2,0+0,1(1,44Рн/Р-1)] Iv

I от 0,1Ih до 1,2Ih

0,2 < |cos ф| < 0,5

Реактивная электрическая мощность, (Q),

рассчитываемая методом:

  • - перекрестного включения,

  • - геометрическим,

  • - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей

от 0,01 Qh до 1,44Qh

относительная, %

Qh = Uh • Ih

U от 0,1Uh до 1.2Uh

0,9 < |cos ф| < 1,0

±0,3 I; ±0,75 n; ±1,5 111

I от 0,02Ih до 0,05Ih

±0,2 I; ±0,5 n; ±1,0 111 ±2,0 Iv; ±2,0 v

I свыше 0,05Ih до 1,2Ih

0,5 < |sin ф| < 0,9

±0,3 I; ±0,75 n; ±1,5 111

I от 0,02Ih до 0,1Ih

±0,2 I; ±0,5 n; ±1,0 111 ±2,0 Iv; ±2,0 v

I свыше 0,1Ih до 1,2Ih;

±0.3 I; ±0.75 n; ±1,5 111 ±2,5 Iv; ±2,5 V

0,2 < |sin ф| < 0,5 I от 0,1Ih до 1,2Ih

Полная электрическая мощность (S)

от 0,01 Sh до 1,44Sh

относительная, %

Sh = Uh • Ih;

U от 0,1Uh до 1,2Uh; I от 0,1Ih до 1,2Ih;

±0,2 I; ±0,4 n; ±1,0 11

S < 0,1Sh

±0,1 I; ±0,2 n; ±0,5 111 ±1,0 Iv; ±2,0 v

S от 0,1Sh до 1,44Sh

Коэффициент мощности (Kp=P/S)

от 0,1 до 1,0

абсолютная

±0,02 I; ±0,02, II; ±0,05 III ±0,05 Iv; ±0,10 v

I от 0,2Ih до 1,2Ih U от 0,2Uh до 1,2Uh

Частота силы переменного тока (fi)

от 40 до 70

абсолютная, Гц ±0,003

U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Угол фазового сдвига между основными гармоническими составляющими: фазных напряжений, напряжения и тока одной фазы (ф1)

абсолютная, градус

U от 0,2Uh до 1,2Uh

±0,03

±0,5

I от 0,2Ih до 1,2Ih

Среднеквадратическое значение основной гармонической составляющей напряжения (UC1)

от 0,1 Uh до 1,2Uh

относительная, %

±[0,02+0,005(1,2Uh/Uc1 -1)]

Среднеквадратическое значение гармонической составляющей напряжения порядка h 1) (Uch)

от 0 до

0,6Uh

для h от 2 до 50

абсолютная, В

±0,001 Uh

Uoh < 0,01Uh

относительная, % ±0,1

Uoh > 0,01Uh

Среднеквадратическое значение интергармонической составляющей напряжения порядка m 2) ,(Ucm)

от 0 до

0,15Uh

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, В

±0,001 Uh

Uom < 0,01Uh

относительная, % ±0,1

Uom > 0,01Uh

Среднеквадратическое значение основной гармонической составляющей силы тока, (Ic1)

от 0,1Ih до 1,2Ih

относительная, %

±[0,1+0,O1((Ih/Ic1 -1)] 1

±[0,2+0,O2((Ih/Ic1 -1)] 11 ±[0,5+0,O5((Ih/Ic1 -1)] 111 ±[1,0+0,O5((Ih/Ic1-1)] Iv ±[2,0+0,1((Ih/Ic1-1)] v

Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ich)

от 0 до 0,6Ih

для h от 2 до 50

абсолютная, А

±0,02 Ih I; ±0,04 Ih 11

Ioh < 0,01Ih

относительная, %

±5 I; ±10 11

Ioh > 0,01Ih

Среднеквадратическое значение интергармонической составляющей силы тока порядка m (I cm)

от 0 до

0,15Ih

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, А

±0,02 Ih I; ±0,04 Ih 11

Iom < 0,01Ih

относительная, %

±5 I; ±10 11

lem > 0,01Ih

Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазы

от 0 до 360

абсолютная, градус

U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih Ki(h) > 5%; KU(h)> 1 %

±2 I; ±2 11

для h от 2 до 10

±10 I; ±10 11

для h от 11 до 20

±20 I; ±20 11

для h от 21 до 50

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Коэффициент гармонической составляющей напряжения порядка h |Ки(Н)|

от 0 до 49,9

для h от 2 до 50 U от 0,2U до 1,2Uh

абсолютная, % ±0,01

Ku(h) < 1 %

относительная, %

1,0

Ku(h) > 1 %

Коэффициент гармонической составляющей силы тока порядка h [Ki(h)]

от 0 до 49,9

для h от 2 до 50 I от 0,2Ih до 1,2Ih

абсолютная, %

±0,05 I; ±0,05 11

Ki(h) < 1,0

относительная, % ±5,0 I; ±5,0 11

Ki(h) > 1,0

Активная электрическая мощность основной гармонической составляющей

(P1)

от 0,01Рн до 1,44Рн

относительная, %

U от 0,1Uh до 1.2Uh

0,9 < |cos ф| < 1,0

±0,2 I; ±0,4 П; ±1,0 111

I от 0,01Ih до 0,05Ih

±0,1 I; ±0,2 II; ±0,5 111 ±1,0 iv; ±2,0 V

I свыше 0,05Ih до 1,2Ih

0,5 < |cos ф| < 0,9

±0,25 I; ±0,5 11

I от 0,02Ih до 0,1Ih

±0,15 i; ±0,3 II; ±1,0 111 ±2,0 IV; ±4,0 V

I свыше 0,1Ih до 1,2Ih

±[0,25+0,02(1,44Рн/Р1 -1)] 1

±[0,5+0,05(1,44PHPi -1)] 11 ±[1,0+0,1(1,44РН/Р1 -1)] III ±[2,0+0,1(1,44Рн/Р1-1)] iv

0,2 < |cos ф| < 0,5 I от 0,1Ih до 1,2Ih

Реактивная электрическая мощность основной гармонической составляющей

(Q1)

от 0,01 Qh до 1,44Qh

относительная, %

U от 0,1Uh до 1,2Uh

0,9 < |sin ф| < 1,0

±0,3 I; ±0,75 II; ±1,5 111

I от 0,02Ih до 0,05Ih

±0,2 I; ±0,5 II; ±1,0 111 ±2,0 iv; ±2,0 v

I свыше 0,05Ih до 1,2Ih

0,5 < |sin ф| < 0,9

±0,3 I; ±0,75 II; ±1,5 ш;

I от 0,02Ih до 0,1Ih

±0,2 I; ±0,5 II; ±1,0 ш; ±2,0 iv; ±2,0 v

I свыше 0,1Ih до 1,2Ih

±0.3 I; ±0.75 II; ±1,5 ш; ±2,5 IV; ±2,5 V

0,2 < |sin ф| < 0,5 I от 0,1Ih до 1,2Ih

Активная электрическая мощность гармонической составляющей порядка h (P(h))

от 0,003Рн до 0,1Рн

относительная, %

U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih; K(h) и KU(h) от 1 до 40 %

±5,0 I; ±10,0 11

|cos ф| от 0,9 до 1,0 для h от 2 до 50

|cos ф| от 0.5 до 0,9

±5,0 I; ±10,0 11

h от 2 до 10

±10,0 i; ±20,0 11

h от 11 до 50

Продолжение таблицы 7

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Суммарный коэффициент гармонических составляющих напряжения (THDu)

от 0 до

49,9

U от 0,2Uh до 1,2Uh

абсолютная, % ±0,05

THDu < 1,0

относительная, %

±5

THDu > 1,0

Суммарный коэффициент гармонических составляющих тока (THDi)

от 0 до 49,9

I от 0,2Ih до 1,2Ih

абсолютная, % ±0,1

THDi < 1,0

относительная, %

±10

THDi > 1,0

напряжение прямой последовательности основной частоты (Ui)

от 0 до Uh

абсолютная, В

±(0,0004Uh^3)

напряжение нулевой последовательности основной частоты (Uo)

от 0 до Uh

абсолютная, В ±0,001 Uh

U от 0,5Uh до 1,2Uh

Ku < 15 %

Ku<15 %

напряжение обратной последовательности основной частоты (U2)

от 0 до Uh

абсолютная, В ±(0,0006Uh -V3)

Коэффициент несимметрии напряжения по обратной последовательности (Кги) и по нулевой последовательности (Кои)

от 0 до 15

абсолютная, % ±0,20

U от 0,5Uh до 1,2Uh

Токи прямой, нулевой и обратной последовательности основной частоты (Ii, Io и I2)

от 0 до Ih

абсолютная, А

±(0,01Ih) i; ±(0,01Ih) 11 ±(0,02Ih) II1; ±(0,02Ih) iv

I от 0,01Ih до 1,2Ih

I от 0,05Ih до 1,2Ih

Кратковременная доза фликера

от 0,2 до 10

относительная, %

5,0

f = (fHoM ± 1) Гц AU/U < 20 % при колебаниях напряжения, имеющих форму меандра

Примечания:

  • 1 Частота гармонической составляющей порядка h равна h-fi;

  • 2 Частота интергармонической составляющей порядка m равна  fi;

  • 3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,i ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (Ihсоответствуют номинальным значениям токоизмерительных клещей из комплекта поставки;

  • 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и Ih, соответственно.

Таблица 8 - Метрологические характеристики приборов "Энергомонитор-3.1КМ-х-10" без использования токоизмерительных клещей

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение напряжения силы переменного тока (U)

от 0,1 Uh до 1,2Uh

относительная, %

± [0,04+0,01(1,2Uh/U-1)]

Напряжение силы постоянного тока (U)

относительная, %

от 0,1Uh до 1,7Uh

±[0,04+0,01(1,7Uh/U-1)]

Uh до 480 В

от 0,1Uh до

1,25Uh

±[0,04+0,01(1,25Uh/U-1)]

Uh = 800 В

Среднеквадратическое значение силы переменного тока (I)

от 0,1Ih до 1,2Ih

относительная, %

±[0,04+0,01(1,2Ih/I-1)]

Сила постоянного тока 1) (I)

от 0,1Ih до 1,2Ih

относительная, %

±[0,04+0,01(1,2Ih/I)-1)]

Ih=100 A

от 0,1Ih до 1,5Ih

относительная, %

±[0,04+0,01(1,5Ih/I)-1)]

Ih<100 A

Активная электрическая мощность (Р)

от 0,01Ph

до 1,44Ph

относительная, %

±[0,1+0,01(1,44Ph/P-1)]

Ph = Uh • Ih

U от 0,1Uh до 1,2Uh I от 0,1Ih до 1,2I|cos ф| от 0,2 до 1,0

Реактивная электрическая мощность, (Q),

рассчитываемая методом:

  • - перекрестного включения,

  • - геометрическим,

  • - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей

от 0,01Qh до1,44Qн

относительная, %

Qh = Uh • Ih

U от 0,1Uh до 1,1Uh I от 0,1Ih до 1,2Ih

±[0,2+0,02(1,44Qh/Q-1)]

|sin ф| от 0,9 до 1

±[0,2+0,02(1,44Qh/Q-1)]

|sin ф| от 0,5 до 0,9

Полная электрическая мощность (S)

от 0,01Sh до 1,44Sh

относительная, %

±[0,1+0,01(1,2Uh/U+1,2Ih/I-2)]

Sh = Uh • Ih

U от 0,1Uh до 1,2Uh I от 0,1Ih до 1,2Ih

Коэффициент мощности (Кр = P/S)

от 0,1 до 1,0

абсолютная

±0,02

I от 0,2Ih до 1,2Ih

U от 0,2Uh до 1,2Uh

Частота переменного тока (fi)

от 40 до 70

абсолютная, Гц

±0,01

U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Электрическая мощность постоянного тока1) ( P)

относительная, %

от 0,01Рн до 2,04Рн

±[0,08+0,01(2,04Рн/Р-1)]

Uh до 480 В; Ih = 100 А U от 0,1Uh до 1,7UI от 0,1Ih до 1,2Ih

от 0,01Рн до 2,55Рн

±[0,08+0,01(2,55Рн/Р-1)]

Uh до 480 В; Ih < 100 A U от 0,1Uh до 1,7UI от 0,1Ih до 1,5Ih

от 0,01Рн до 1,5РН

±[0,08+0,01(1,5Рн/Р-1)]

Uh = 800 В; Ih = 100 А

U от 0,1Uh до 1,25Uh I от 0,1Ih до 1,2Ih

от 0,01Рн до 1,875РН

±[0,08+0,01(1,875Рн/Р-1)]

Uh = 800 В и Ih < 100 А U от 0,1Uh до 1,25Uh

I от 0,1Ih до 1,5Ih

Коэффициент мощности (Кр = P/S)

от 0,1 до 1,0

абсолютная

±0,02

I от 0,2Ih до 1,2Ih U от 0,2Uh до 1,2Uh

Частота переменного тока (fi)

от 40 до 70

абсолютная, Гц ±0,01

U от 0,2Uh до 1,2Uh;

I от 0,2Ih до 1,2Ih

Угол фазового сдвига между основными гармоническими составляю щими:

от 0 до 360

абсолютная, градус

U от 0,2Uh до 1,2Uh

входных напряжений,

±0,05

напряжения и силы тока одной фазы (ф1)

±0,05

I от 0,2Ih до 1,2Ih

Среднеквадратическое значение основной гармонической составляющей напряжения (UC1)

от 0,1Uh до 1,2Uh

относительная, %

±[0,04+0,01(1,2Uh/Uc1-1)]

Среднеквадратическое значение гармонической составляющей напряжения порядка h 2) (Uch)

от 0 до

0,6Uh

для h от 2 до 50

абсолютная, В ±0,002 Uh

Uch < 0,01Uh

относительная, % ±0,2

Uch > 0,01Uh

Среднеквадратическое значение интергармонической составляющей напряжения порядка m 3) (Ucm)

от 0 до 0,15Uh

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, В ±0,002 Uh

Uck < 0,01Uh

относительная, % ±0,2

Uck > 0,01Uh

Среднеквадратическое значение основной гармонической составляющей силы тока (Ici)

от 0,1 Ih до 1,21н

относительная, %

±[0,04+0,01(1,21н/1с1 -1)]

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ich)

от 0 до

0,61н

для h от 2 до 50

абсолютная, А ±0,002 1н

Ich < 0,011н

относительная, % ±0,1

Ich > 0,01Ih

Среднеквадратическое значение интергармонической составляющей силы тока порядка m (I cm)

от 0 до 0,15Ih

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, А ±0,0021н

Ick < 0,01Ih

относительная, % ±0,1

Ick > 0,01Ih

Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазы

от 0 до 360

абсолютная, градус

U от 0,2Uh до 1,2Uh I от 0,2Ih до 1,2Ih; KI(h) и Ku(h) от 2 до 15 %

±1,0

для h от 2 до 10

±3,0

для h от 11 до 50

Коэффициент гармонической составляющей напряжения порядка h |Кг(Ь)|

от 0 до 49,9

для h от 2 до 50 U от 0,2U до 1,2Uh

абсолютная, % ±0,05

Ku(h) < 1,0

относительная, %

5

KU(h) > 1,0

Коэффициент гармонической составляющей силы тока порядка h [Ki(h)]

от 0 до 49,9

для h от 2 до 50 I от 0,2Ih до 1,2Ih

абсолютная; % ±0,05

KI(h) < 1,0

относительная; %

±5

K(h) > 1,0

Активная электрическая мощность основной гармонической составляющей (Pi)

от 0,01Рн до 1,44Рн

относительная, %

±[0,1+0,02(1,44Рн1-1)]

U от 0,1Uh до 1.2Uh I от 0,1Ih до 1,2I|cos ф| от 0,5 до 1

Реактивная электрическая мощность основной гармонической составляющей (Qi)

от 0,01 Qh до1,44Qн

относительная, %

U от 0,1Uh до 1.1Uh

I от 0,1Ih до 1,2Ih

±[0,2+0,02(1,44Qh/Qi-1)]

|sin ф| от 0,9 до 1

±[0,2+0,02(1,44Qh/Qi-1)]

|sin ф| от 0.5 до 0,9

Активная электрическая мощность гармонической составляющей порядка h (P(h))

от 0

до 0,05РН

абсолютная, Вт ±(0,0001Рн +0,005Р(п))

для h от 2 до 50 U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih |cos ф| от 0,5 до 1,0 KI(h) и KU(h) от 1 до 40 %

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Суммарный коэффициент гармонических составляющих напряжения (THDu)

от 0 до 49,9

U от 0,2Uh до 1,2Uh

абсолютная, % ±0,05

THDu < 1,0

относительная, %

±5

THDu > 1,0

Суммарный коэффициент гармонических составляющих тока (THDi)

от 0 до 49,9

I от 0,2Ih до 1,2Ih

абсолютная, % ±0,05

THDi < 1,0

относительная, %

±5

THDi > 1,0

Напряжение прямой последовательности основной частоты (U1)

от 0 до Uh

абсолютная, В ±(0,001Uh -V3)

Напряжение нулевой последовательности основной частоты (Uo)

от 0 до Uh

абсолютная, В ±0,002 Uh

U от 0,5Uh до 1,2Uh

K2U<15 %

K0U<15 %

Напряжение обратной последовательности основной частоты (U2)

от 0 до Uh

абсолютная, В ±(0,002Uh -V3)

Коэффициент несимметрии напряжения по обратной последовательности (K2U) и по нулевой последовательности (Кои)

от 0 до 15

абсолютная, % ±0,20

U от 0,5Uh до 1,2Uh

Ток прямой последовательности основной частоты (I1)

от 0 до Ih

абсолютная, А ±(0,001 Ih)

Ток нулевой последовательности основной частоты (Io)

от 0 до Ih

абсолютная, А

±(0,002Ih)

Ток обратной последовательности основной частоты (I2)

от 0 до Ih

абсолютная, А ±(0,002Ih)

Угол фазового сдвига между напряжением и током последовательности:

  • - прямой;

  • - обратной;

  • - нулевой

от 0 до 360

абсолютная, градус ±1,0

I от 0,2Ih до 1,2Ih

U от 0,2Uh до 1,1Uh

I1, I2, I0 > 0,02 Ih

U1, U2, U0 > 0,02 Uh

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Кратковременная доза фликера

от 0,2 до

i0

относительная, %

5,0

f = (fHOM ± 1) Гц AU/U < 20 % при колебаниях напряжения, имеющих форму меандра

Примечания:

  • 1 Параметры, отмеченные 1), измеряются только приборами "Энергомонитор-3.1КМ х-02-1";

  • 2 Частота гармонической составляющей порядка h равна h-fi;

  • 3 Частота интергармонической составляющей порядка m равна mfi;

  • 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно.

Таблица 9 - Метрологические характеристики приборов "Энергомонитор-3.1КМ-х-10" при использовании токоизмерительных клещей

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение напряжения силы переменного тока (U)

от 0,1 Uh до 1,2Uh

относительная, %

± [0,04+0,01(1,2Uh/U-1)]

Напряжение силы постоянного тока (U)

относительная, %

от 0,1 Uh до 1,7Uh

±[0,04+0,01(1,7Uh/U-1)]

Uh до 480 В

от 0,1Uh до 1,25Uh

±[0,04+0,01(1,25Uh/U-1)]

Uh=800 В

Среднеквадратическое значение силы переменного тока (I)

от 0,05Ih до 1,2Ih

относительная, %

±[0,1+0,01(Ih/I - 1)]   1

±[0,2+0,02(Ih/I - 1)]   11

±[0,5+0,05(Ih/I - 1)]   111

±[1,0+0,05(Ih/I - 1)] Iv ±[2,0+0,1(Ih/I - 1)]     v

Активная электрическая мощность (Р)

от 0,01Рн до 1,44Рн

относительная, %

Рн = Uh-Ih;

U от 0,1Uh до 1,2Uh

0,9 < |cos ф| < 1,0

±0,2 I; ±0,4 II; ±1,0 111

I от 0,011н до 0,051н

±0,1 I; ±0,2 II; ±0,5 111 ±1,0 Iv; ±2,0 V

I свыше 0,051н до 1,21н

0,5 < |cos ф| < 0,9

±0,25 I; ±0,5 II;

I от 0,02Ih до 0,1Ih

±0,15 I; ±0,3 II; ±1,0 II1; ±2,0 Iv; ±4,0 V

I свыше 0,1Ih до 1,2Ih

0,2 < |cos ф| < 0,5

±[0,25+0.02(1,44Рн -1)] 1 ±[0,5+0,05(1,44РН/Р -1)] II ±[1,0+0,1(1,44РН/Р -1)] III ±[2,0+0,1(1,44Рн/Р-1)] Iv

I от 0,1Ih до 1,2Ih

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Реактивная электрическая мощность, (Q),

рассчитываемая методом:

  • - перекрестного включения,

  • - геометрическим,

  • - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей

от 0,01Qh до 1,44Qh

относительная, %

Qh = Uh • Ih

U от 0,1Uh до 1,1Uh

0,9 < |cos ф| < 1,0

±0,3 I; ±0,75 П; ±1,5 111

I от 0,02Ih до 0,05Ih

±0,2 I; ±0,5 II; ±1,0 111 ±2,0 IV; ±2,0 V

I свыше 0,051н до 1,21н

0,5 < |cos ф| < 0,9

±0,3 I; ±0,75 II; ±1,5 111

I от 0,02Ih до 0,1Ih

±0,2 I; ±0,5 II; ±1,0 111 ±2,0 IV; ±2,0 % V

I свыше 0,1Ih до 1,2Ih

±0,3 I; ±0.75 II; ±1,5 111 ±2,5 IV; ±2,5 V

0,2 < |cos ф| < 0,5 I от 0,1Ih до 1,2Ih

Полная электрическая мощность (S)

от 0,01 Sh до 1,44Sh

относительная, %

Sh = Uh-Ih

U от 0,1Uh до 1,2Uh I от 0,1Ih до 1,2Ih

±0,2 I; ±0,4 II; ±1,0 11

S < 0,1Sh

±0,1 i; ±0,2 II; ±0,5 111 ±1,0 Iv; ±2,0 V

S от 0,1Sh до 1,44Sh

Коэффициент мощности (КР = P/S)

от 0,1 до 1,0

абсолютная, % ±0,02 I; ±0,02, II; ±0,05 III ±0,05 IV; ±0,10 v

I от 0,2Ih до 1,2Ih U от 0,2Uh до 1,2Uh

Частота силы переменного тока (fi)

от 40 до 70

абсолютная, Гц ±0,01

U от 0,2Uh до 1,2Uh

I от 0,2Ih до 1,2Ih

Угол фазового сдвига между основными гармоническими составляющими: фазных напряжений, напряжения и тока одной фазы (ф1)

от 0 до

360°

абсолютная, градус

U от 0,2Uh до 1,2Uh

±0,2

±0,5

I от 0,2Ih до 1,2Ih

Среднеквадратическое значение основной гармонической составляющей напряжения (UC1)

от 0,1Uh до 1,2Uh

относительная, %

±[0,04+0,01(1,2Uh/Uc1-1)]

Среднеквадратическое значение гармонической составляющей напряжения порядка h 1) (Uch)

от 0 до

0,6Uh

для h от 2 до 50

абсолютная, В ±0,002 Uh

Uch < 0,01Uh

относительная, % ±0,2

Uch > 0,01Uh

Среднеквадратическое значение интергармонической составляющей напряжения порядка m 2) (Ucm)

от 0 до

0,15Uh

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, В ±0,002 Uh

Ucm < 0,01Uh

относительная, % ±0,2

Ucm > 0,01Uh

Продолжение таблицы 9

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Среднеквадратическое значение основной гармонической составляющей силы тока (IC1)

от 0,1 1н до 1,21н

относительная, %

±[0,1+0,01((Ih/Ici -1)] 1

±[0,2+0,02((Ih/Ici -1)] 11 ±[0,5+0,05((Ih/Ici -1)] 111 ±[1,0+0,05((Ih/Ici-1)] IV ±[2,0+0,1((Ih/Ici-1)] V

Среднеквадратическое значение гармонической составляющей тока порядка h (Ich)

от 0 до о,61н

для h от 2 до 50

абсолютная,

±0,02 Ih i; ±0,04 Ih 11

Ich < 0,01Ih

относительная, %

±5 i; ±10 11

Ich > 0,01Ih

Среднеквадратическое значение интергармонической составляющей тока порядка m (I Cm)

от 0 до

0,151н

для m от 0,5 до 50,5 с дискретностью 1,0

абсолютная, А

±0,02 Ih i; ±0,04 Ih 11

Icm < 0,01Ih

относительная, %,

±5 I; ±10 11

Icm > 0,01Ih

Угол фазового сдвига между гармониками порядка h напряжения и тока одной фазы

от 0 до 360

абсолютная, градус

U от 0,2Uh до 1,2Uh I от 0,2Ih до 1,2IKi(h) и Ku(h) от 2 до 15 %

±2 i; ±2 11

для h от 2 до 10

±10 i; ±10 11

для h от 11 до 20

±20 I; ±20 11

для h от 21 до 50

Коэффициент гармонической составляющей напряжения порядка h |Ки(Н)|

от 0 до 49,9

для h от 2 до 50 U от 0,2U до 1,2Uh

абсолютная, % ±0,05

Ku(h) < 1,0

относительная, %

KU(h) > 1,0

Коэффициент гармонической составляющей тока порядка h [Ki(h)]

от 0 до 49,9

для h от 2 до 50; I от 0,2Ih до 1,2Ih;

абсолютная, %

±0,05 i; ±0,05 11

Ki(h) < 1,0

относительная, %

±5,0 i; ±5,0 11

Ki(h) > 1,0

Продолжение таблицы 9

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

Активная электрическая мощность основной гармонической составляющей (Pi)

от 0,01Рн до 1,44Рн

относительная, %

U от 0,1Uh до 1,2Uh;

0,9 < |cos ф| < 1,0

±0,2 I; ±0.4 П; ±1,0 111

I от 0,01Ih до 0,05Ih;

±0,1 I; ±0,2 II; ±0,5 ш; ±1,0 IV; ±2,0 V

I свыше 0,05Ih до

1,2Ih

0,5 < |cos ф| < 0,9

±0,25 I; ±0,5 п;

I от 0,02Ih до 0,1Ih

±0,15 i; ±0,3 II; ±1,0 In; ±2,0 IV; ±4,0 V

I свыше 0,1Ih до 1,2Ih

±[0,25+0,02(1,44Рн/Р1 -1)] 1

±[0,5+0,05(1,44Рн/Р1 -1)] 11 ±[1,0+0,1(1,44РН1 -1)] III ±[2,0+0,1(1,44Рн/Р1-1)] iv

0,2 < |cos ф| < 0,5 I от 0,1Ih до 1,2Ih

Реактивная электрическая мощность основной гармонической составляющей (Qi)

от 0,01 Qh до 1,44Qh

относительная, %

U от 0,1Uh до 1.2Uh

0,9 < |sin ф| < 1,0

±0,3 I; ±0,75 II; ±1,5 111

I от 0,021н до 0,051н

±0,2 I; ±0,5 II; ±1,0 111 ±2,0 IV; ±2,0 V

I свыше 0,051н до 1,21н

0,5 < |sin ф| < 0,9

±0,3 I; ±0,75 II; ±1,5 111

I от 0,02Ih до 0,1Ih

±0,2 I; ±0,5 II; ±1,0 111 ±2,0 IV; ±2,0 V

I свыше 0,1Ih до 1,2Ih

±0,3 I; ±0.75 II; ±1,5 11 ±2,5 IV; ±2,5 V

0,2 < |sin ф| < 0,5 I от 0,1Ih до 1,2Ih

Активная электрическая мощность гармонической составляющей порядка h (P(h))

от 0,003Рн до 0,1РН

относительная, %

Рн = Uh • Ih U от 0,2Uh до 1,2UI от 0,2Ih до 1,2IKI(h) и Ku(h) от 1 до 40%

±5,0 I;   ±10,0 11

|cos ф| от 0,9 до 1,0

|cos ф| от 0.5 до 0,9

±5,0 I;   ±10,0 11

h от 2 до 10

±10,0 i;  ±20,0 11

h от 11 до 50

Суммарный коэффициент гармонических составляющих напряжения (THDu)

от 0 до 49,9

U от 0,2Uh до 1,2Uh

абсолютная; % ±0,05

THDu < 1,0

относительная; %

±5

THDu > 1,0

Суммарный коэффициент гармонических составляющих тока (THDi)

от 0 до 49,9

I от 0,2Ih до 1,2Ih

абсолютная; % ±0,1

THDi < 1,0

относительная; % ±10

THDi > 1,0

Измеряемые параметры электрической энергии

Диапазон измерений

Вид и единица измерений погрешности, пределы допускаемой основной погрешности

Примечание

напряжение прямой последовательности основной частоты (Ui)

от 0 до Uh

абсолютная, В ±(0,001Uh -V3)

U от 0,5Uh до 1,1Uh

K2U<15 %

Kou<15 %

напряжение нулевой последовательности основной частоты (Uo)

от 0 до Uh

абсолютная, В ±(0,002 Uh )

напряжение обратной последовательности основной частоты (U2)

от 0 до Uh

абсолютная, В ±(0,002Uh -V3)

Коэффициент несимметрии напряжения по обратной последовательности (Ки) и по нулевой последовательности (Кои)

от 0 до 15

абсолютная, % ±0,20

U от 0,5Uh до 1,2Uh

Ток прямой последовательности основной частоты (Ii)

от 0 до Ih

абсолютная, А

I от 0,01Ih до 1,21н

±(0,01Ih) i; ±(0,01Ih) 11

I от 0,05Ih до 1,2Ih

Ток нулевой последовательности основной частоты (Io)

от 0 до Ih

Ток обратной последовательности основной частоты (I2)

от 0 до Ih

±(0,02Ih) II1; ±(0,02Ih) iv

Кратковременная доза фликера

от 0,2 до 10

относительная, %, 5,0

f = (fHOM ± 1) Гц; AU/U < 20 %;

при колебаниях напряжения, имеющих форму меандра

Примечания:

  • 1 Частота гармонической составляющей порядка h равна h-fi;

  • 2 Частота интергармонической составляющей порядка m равна fi;

  • 3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V" относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,i ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (Ihсоответствуют номинальным значениям токоизмерительных клещей из комплекта поставки;

  • 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и Ih, соответственно.

Приборы обеспечивают процедуры самотестирования, инициализации и первоначальной установки после подключения к сети питания.

Значения устанавливаемой и измеряемой информации отображаются на встроенном графическом дисплее. В верхней строке графического дисплея постоянно отображаются текущее время (часы, минуты, секунды) и дата (день, месяц, год), а в нижней строке - схема подключения. Приборы обеспечивают возможность задания следующих значений интервала времени усреднения результатов измерения - 1,25 с, 2,5 с, 5 с, 10 с, 1 мин, 15 мин и 30 мин.

Приборы производят расчет и индикацию на дисплее следующих величин:

- отклонение частоты от значения f0, заданного оператором, Гц;

- отрицательное и положительное отклонение измеренного значения напряжения от значения U0, заданного оператором, процент от U0.

Отклонение частоты от значения заданного оператором определяется как разность между измеренным значением частоты fm и значением f0, введенным в прибор оператором.

Таблица 10 - Метрологические характеристики приборов "Энергомонитор-3.1КМ-х-02-хх1" при поверке ИТН и ИТТ

Измеряемая величина

Диапазон измерений, единица измерений

Вид погрешности, пределы допускаемой основной погрешности измерений

Примечание

Погрешность напряжения ИТН

абсолютная, %

U от 0,2ииом до 1,2ииом f = (Гном ± 1) Гц

±0,1999 %

± 0,002

±1,999 %

± 0,02

±19,99 %

± 0,2

Угловая погрешность

ИТН

абсолютная, мин

±600 мин

± 0,1

±180 °

± 1,0

Токовая погрешность

ИТТ

абсолютная, %

I от 0,011ном до 1,21ном f = (Гном ± 1) Гц

±0,1999 %

± 0,002

±1,999 %

± 0,02

±19,99 %

± 0,2

Угловая погрешность

ИТТ

абсолютная, мин

±600 мин

± 0,1

±180 °

± 1,0

ином - номинальное вторичное напряжение поверяемого ИТН (100/^3 или 100 В); 1ном - номинальный вторичный ток поверяемого ИТТ (1 или 5 А);

&ом - номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).

Таблица 11 - Метрологические характеристики приборов модификаций "Энергомонитор-3.1Км-х-05-хх1" и "Энергомонитор-3.1КМ-х-10-хх1" при поверке ИТН и ИТТ

Измеряемая величина

Диапазон измерений, единица измерения

Вид погрешности, пределы допускаемой основной погрешности измерений

Примечание

Погрешность напряжения ИТН

абсолютная, %

U от 0,2ином до 1,2Циом f (Гном ± 1) Гц

±0,1999 %

±0,005

±1,999 %

±0,05

±19,99 %

±0,5

Угловая погрешность ИТН

абсолютная, мин

±600 мин

± 0,2

±180°

± 2,0

Измеряемая величина

Диапазон измерений, единица измерения

Вид погрешности, пределы допускаемой основной погрешности измерений

Примечание

Токовая погрешность ИТТ

абсолютная, %

I от 0,011ном до 1,21ном; f = (fHOM ± 1) Гц

±0,1999 %

±0,005

±1,999 %

±0,05

±19,99 %

±0,5

Угловая погрешность ИТТ

абсолютная, мин

±600 мин

± 0,2

±180 °

± 2,0

ином - номинальное вторичное напряжение поверяемого ИТН (100/^3 или 100 В); 1ном - номинальный вторичный ток поверяемого ИТТ (1 или 5 А);

&ом - номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).

Таблица 12 - Метрологические характеристики П

1рибора «Энергомонитор-3.3Т1

»

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

Действующее (среднеквадратическое) значение переменного напряжения (U), В

от 0,0Шн до 1,5ин

относительная, % ±[0,1+0,01((WU) -1)]

ин 60 (100)

120 (200)

240 (415) В

Действующее значение напряжения    первой

гармоники (U1), В

от 0,0Шн до 1,5Цн

относительная, %

±[0,2+0,02((WU)-1)]

напряжение постоянного тока (Udc), В

от 0,0Шн до 1,5Цн

относительная, %

±[0,2+0,02((ин/и)-1)]

Действующее (среднеквадратическое) значение переменного тока (I), А

от 0,0051н до 1,51н* от 0,051н до 1,51н** от 0,051н до 1,5b"*

относительная, % ±[0,1+0,01((1н/1)-1)] ±[0,5+0,05((1н/1)-1)] ** ±[1,0+0,05((1н/1)-1)] ***

номинальные значения измеряемых действующих значений силы переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (БТТ, токоизмерительные клещи, УПТТ) из ряда 0.1, 1, 0.5, 5, 10, 50, 100, 300, 500, 1000, 3000 А

Продолжение таблицы 12

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

Действующее значение тока первой гармоники (I1), А

от 0,011н до 1,51н* от 0,051н до 1,51н**

от 0,051н до 1,51н***

относительная, % ±[0,2+0,02((1н/1)-1)] ±[0,5+0,05((1н/1)-1)] ** ±[1,0+0,05((1н/1)-1)] ***

Фазовый угол между фазными напряжениями первых гармоник (фи), градус

от 0 до 360

абсолютная, градус ±0,1

0,2Un < U < 1,5U

Фазовый угол между напряжением и током первой гармоники одной фазы (фы), градус

от 0 до 360

абсолютная, градус

±0,2 * ±0,5 **   ±0,5 ***

0,2 1н < I < 1,51н

0,2Un < U < 1,5U

Фазовый угол между фазным напряжением и током n-ой гармоники n от 2 до 40, (фи1(п)), градус

от 0 до 360

абсолютная, градус

±1,0 *      ±3,0 **

±3,0 *      ±6,0 **

Только для приборов с БТТ и приборов повышенной точности с токоизмерительными клещами Р(п) > 0,0031нин 0.1 1н < I < 1.5 1н 2% < K(n) < 15%

2 < п < 10

11 < п < 40

Активная электрическая мощность (Р), Вт

от 0,011нин до 1,51н 1,2Ин

относительная, %

±0,1 * ±0,5 ** ±1,0 ***

±0,2 *

КР = 1

0,1 1н < I < 1,5 1н

0,01 1н < I < 0,1 1н

±0,15 * ±1,0 ** ±2,0 ***

±0,25 *

Кр 0,5L...1... 0,5C

0,1 L < I < 1,5 L

0,02 L < I < 0,1 L

±[0,25+0,02((Рн/Р)-1)] *

±[1,0+0,1((Рн/Р) -1)] **

±[2,0+0,1((Рн/Р)-1)] ***

Кр 0,2L.1. 0,2C

0,1 Ь < I < 1,5 Ь

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

Реактивная электрическая мощность (Q), вар рассчитывается тремя методами: Q1=V(S2-P2),

С); Ulsincp,

Q3 - метод перекрестного включения (для трехфазных сетей)

от 0,011нн до 1,51н 1,2ин

относительная, %

±0,3 * ±1,0 ** ±2,0 ***

±0,5 *  ±2,0 **

±4,о ***

Кр 0,45L...0...-0,45C

Кр 0,45C...0...-0,45L

0,1 1н < I < 1,5 1н

Кр 0,86L.0.-0,86C

Кр 0,86C.0.-0,86L

0,1 1н < I < 1,5 1н

Полная электрическая мощность (S), ВА

от 0,011нн до 1,51н 1,2ин

относительная, %

±0,2 * ±1,о ** ±2,0 ***

от 0,1IhUh до 1,51н

1,2ин

±2,0 *

от 0,01 1нин до 0,1 1нин

±2,0 ** ±4,0 ***

от 0,05 1нин до 0,1 1нин

Коэффициент мощности (КР)

от -1,0 до +1,0

абсолютная, % ±0,02 *

от 0,011нЦн до 1,51н

1,5ин

±0,05 **    ±0,05 ***

от 0,051нЦн до 1,51н

1,5ин

Частота переменного тока (f), Гц

от 45 до 75

абсолютная, Гц ±0,01

0,11н < I < 1,51н

0,1ин < и < 1,5ин

Отклонение частоты (Af), Гц

от -5 до +25

абсолютная, Гц ±0,01

0,11н < I < 1,51н

0,1ин < и < 1,5ин

Установившиеся отклонение напряжения (5Uy), %

от -100 до +40

абсолютная, % ±0,2

Коэффициент несимметрии напряжения       по

обратной последовательности (К) и по нулевой последовательности (Кои), %

от 0 до 50

абсолютная

±0,2

Коэффициент искажения синусоидальности кривой   напряжения

и), %

от 0 до 49,9

абсолютная ±0,05 относительная, % ±5,0

Ки < 1,0

Ки > 1,0

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

Коэффициент n-ой гармонической составляющей напряжения, n от 2 до 40 (Ки(п)), %

от 0 до 49,9

абсолютная

±0,05 относительная, % ±5,0

Ки(п) < 1,0

Ku(n) >1,0

Коэффициент искажения синусоидальности тока (Ki), %

от 0 до 49,9

абсолютная ±0,1 относительная, % ±10,0

KI < 1,0

Ki > 1,0

Коэффициент    n-ой

гармонической составляющей тока, n от 2 до 40 (Ki(n) ), %

от 0 до 49,9

абсолютная ±0,1 относительная, % ±10,0

KI(n) < 1,0

Ki(n) > 1,0

Активная электрическая мощность n-ой гармоники n от 1 до 40 (Р(п) ), Вт

от 0,0031нин

до 0,11н Ин

относительная, %

±5,0 *   ±10,0 **

Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами

0,1 1н < I < 1,5 1н 2 < K(n) Кр = 1

±5,0 *   ±10,0 **

±10,0 * ±20,0 **

Кр 0,5L...1... 0,5C

2 < n < 10

11 < n < 40

Ток прямой последовательности (I1(1)), нулевой последовательности (I0(1)) и обратной последовательности ФаД a

от 0 до 1н

абсолютная, А ±0,002 1н ±0,01 1н ** ±0,02 1н ***

0,01 1н < I < 1,5 1н

Напряжение прямой последовательности (U1(1)), нулевой последовательности (U0(1)) и обратной последовательности (U2(1)), в

от 0 до Ин

абсолютная, В

±0,002 Ин

Активная мощность прямой последовательности (P1(1)), нулевой последовательности (P0(1)) и обратной последовательности 2(1)Х Вт

от 0,011нИн

до 1,51н Ин

абсолютная ±0,0025Рн * ±0,01Рн ** ±0,02Рн ***

0,1 1н < I < 1,5 1н

Продолжение таблицы 12

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

Фазовый угол между напряжением и током прямой последовательности (ф1и1), между напряжением и током нулевой последовательности (фои1) и между напряжением и током обратной последовательности (Ф2и1), град

от 0 до 360

не нормируются

Длительность провала напряжения (Atu), с

от 0,02

абсолютная, с ±0,02

49 Гц < f < 51 Гц

Глубина провала напряжения (dUii (Ло

от 10 до 100

относительная, % ±10,0

49 Гц < f < 51 Гц

Коэффициент временного перенапряжения (Кпер и), отн. ед.

от 1,10 до 7,99

относительная, % ±2,0

49 Гц < f < 51 Гц

Длительность временного перенапряжения (А^ер), С

от 0,01

абсолютная, с ±0,02

49 Гц < f < 51 Гц

Кратковременная доза фликера

от 0,25 до 10

относительная, %

±5,0

49 Гц < f < 51 Гц

AU/U < 20% при колебаниях напряжения имеющих форму меандра

Амплитудная погрешность измерительных трансформаторов напряжения (Afu), %

от 0,1 до 100

абсолютная, % ±(0,02 +0,02|Afu |)

0,8 ин < U < 1,5 ин

Угловая погрешность измерительных трансформаторов напряжения (Аби), мин

от 0,1' до 180°

абсолютная, мин ±(1,0 + 0,1|Аби|)

0,8 ин < U < 1,5 ин

Амплитудная погрешность измерительных трансформаторов тока (6fi), %

от 0,1 до 100

абсолютная, % ±(0,02 +0,02| 6fi |)

0,01 1н < I < 1,5 1н

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

Угловая погрешность измерительных трансформаторов тока (Л6 i), мин

от 0,2' до 180°

абсолютная, мин ± (1,0 + 0,1|Д 6 i |)

0,01 1н < I < 1,5 1н

Полная мощность нагрузки, ВА ТТ

ТН

от 12 до 100 от 10 до 1200

относительная, %

±2,0

±2,0

Тангенсу

от 0 до 8

абсолютная

±[0,005+0,003(tg^)2]* ±[0,02+0,015(tg^)2]** ±[0,02+0,015(tg^)2]***

от 0,01 I.U,, до 1,51н 1,2U

Пиковое значение напряжения, В

от 0,Шн до 2,Шн

приведённая, % ±0,2

в полосе 0,6 ... 2,0 кГц:

Кг < 30 %,

K(n) < 10 %

Амплитудное значение напряжения, В

от 0,Шн до 2,Шн

относительная, % ±[0,2 + 0,02|2ин/и-1|] ±[0,5 + 0,05|2ин/и-1|]

в полосе 0,6 . 2,0 кГц: Кг < 30 %, K(n) < 10 %

f < 400 Гц

400 Гц < f < 600 Гц

Текущее время

абсолютная, с/сут ±2

В диапазоне температур от 10 до 35 оС

* Для Прибора Э ** Для Прибора Э *** Для Прибора Э Отсутствия знаков 3.3Т1 обычной и повы 3.3Т1 с блоком трансф

М-3.3Т1 с блоком трансф М-3.3Т1 повышенной то М-3.3Т1 обычной точнос *, **, *** означает, что д шенной точности с токо орматоров тока.

орматоров тока.

чности с токоизмерительными клещами. ти с токоизмерительными клещами.

анное значение действительно для Приборов ЭМ-измерительными клещами и для Приборов ЭМ-

Таблица 13- Основные технические характеристики

Наименование характеристика

Значение

Потребляемая мощность от сети питания, В^А, не более

2200*/900**

Габаритные размеры стойки, мм, не более

- длина

700

- ширина

600

-высота

2000

Средняя наработка на отказ, ч

10000

Средний срок службы, лет

10

*- для Установок "УППУ-МЭ ХХ-С" **- для Установок "УППУ-МЭ ХХ-П"

Наименование характеристика

Значение

Масса, кг, не более:

  • - укомплектованной стойки модификации "УППУ-МЭ 3.1КМ-С";

  • - каждого из двух блоков модификации "УППУ -МЭ ХХ-П"

70

15

Условия эксплуатации стационарной установки:

  • - температура окружающего воздуха, оС

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа (мм рт. ст.)

Условия эксплуатации переносной установки соответствуют установленным в методике поверки конкретного типа поверяемого СИ при проведении его поверки, но не должны выходить за пределы рабочих условий применения эталонных СИ, входящих в комплектность Установок

23 ± 2

80 при 25 оС

84 - 106,7 (630 -800)

Установка обеспечивает технические характеристики по истечении времени установления рабочего режима не менее 30 мин.

Возможно расширение сервисных функций установки в части архивирования информации и формирования протоколов поверки, в соответствии с договором поставки.

Дополнительные погрешности Установки соответствуют дополнительным погрешностям эталонных СИ, входящих в комплект установки.

Знак утверждения типа

наносится на титульных листах эксплуатационной документации типографским способом и на шильдике, закрепленном на стойке приборной - для установки стационарного исполнения.

Комплектность средства измерений

Таблица 14 - Комплектность Установки модификации "УППУ-М

Э 3.1КМ-С

Наименование

Обозначение

Кол-во

Блок генератора-синтезатора "Энергоформа-3.1"

МС2.211.002

1 шт.

Прибор электроизмерительный эталонный многофункциональный "Энергомонитор-3.1КМ С" 1)

МС3.055.026

1 шт.

Усилитель переменного тока "УТ-3.1" 1)

МС2.032.101

3 шт.

Усилитель напряжения переменного тока "УН-3.1" 1)

МС2.032.102

1 шт.

Усилитель напряжения и силы постоянного тока "УТНП" 2)

МС2.032.003

1 шт.

Блок коммутации "БК-3.1"

МС3.609.003

1 шт.

Стойка приборная

МС4.106.003

1 шт.

Кабель для связи по интерфейсу USB

Программное обеспечение ("Энергоформа УППУ", "Энергоформа", "Энергомониторинг СИ", "Калибровка генератора") на CD

МС2.702.001 Д1

1 шт.

Кабель для связи по интерфейсу RS-232

МС6.705.004

2 шт.

Кабель питания

АС-102 “Евро”

1 комплект

Кабели измерительные

МС6.705.005

1 комплект

Наименование

Обозначение

Кол-во

Руководство по эксплуатации

МС2.702.500 РЭ

1 экз.

Паспорт

МС2.702.500 ПС

1 экз.

Методика поверки

МС2.702.500

МП

1 экз.

Удлинитель сетевой компьютерный

1 комплект

Упаковка

1 комплект

Дополнительные принадлежности *:

Преобразователи постоянного тока и напряжения в частоту «ПТНЧ»

МС2.725.001

1(3) шт.

Ethernet коммутатор

1 шт.

Преобразователь интерфейса “USB- 4 RS232”

МС2.008.002ПС

1шт

Калиброванные катушки (10 витков) для поверки приборов с токоизмерительными клешами

МС4.761.008

3 шт.

Калиброванные катушки (20 витков) для поверки приборов с токоизмерительными клешами

МС4.761.008-1

3 шт.

Комплект калиброванных катушек (100 витков) для поверки приборов с токоизмерительными клещами

МС4.769.500

1 комплект

Универсальное устройство для навески счетчиков

МС3.621.010

1 шт.

Трехфазный индуктивный делитель 1:10, 1:100 "ДНИ-3.1"

МС2.727.501

1 шт.

Стол рабочий

1 шт.

Стол оператора

1 шт.

Кресло оператора

1 шт.

Компьютер типа IBM PC

1 шт.

Принтер лазерный

1 шт.

Примечания

  • 1) Модификация устройств определяется модификацией Установки.

  • 2) Устройство поставляется только для модификации "УППУ-МЭ 3.1КМ-С-02Д".

* Дополнительные принадлежности поставляются в соответствии с договором поставки.

Таблица 15 - Комплектность Установки модификации "УППУ-

Э ХХ-П"

Наименование

Обозначение

Кол-во

Источник переменного тока и напряжения трехфазный программируемый "Энергоформа 3.3" или "Энергоформа 3.3100" 1)1

МС2.211.001

1 шт.

Прибор электроизмерительный эталонный многофункциональный "Энергомонитор-3.1КМ П" 1), или "Энергомонитор-3.3Т1" 1)1

МС3.055.026 (МС3.055.028)

1 шт.

Программное обеспечение ("Энергоформа УППУ", "Энергоформа", "Энергомониторинг СИ", "Калибровка генератора") на CD

МС2.702.001 Д1

1 шт.

Кабель для связи по интерфейсу RS-232

МС6.705.004

2 шт.

Кабель питания

АС-102 “Евро”

1 комплект

Кабели измерительные

МС6.705.005

1 комплект

Руководство по эксплуатации

МС2.702.500 РЭ

1 экз.

Паспорт

МС2.702.500 ПС

1 экз.

Методика поверки

МС2.702.500 МП

1 экз.

Упаковка

1 комплект

Наименование

Обозначение

Кол-во

Дополнительные принадлежности *:

Преобразователи постоянного тока и напряжения в частоту «ПТНЧ»

МС2.725.001

1 шт.

Преобразователь интерфейса “USB- 4 RS232”

МС2.008.002ПС

1 шт.

Калиброванные катушки (10 витков) для поверки приборов с токоизмерительными клешами

МС4.761.008

3 шт.

Калиброванные катушки (20 витков) для поверки приборов с токоизмерительными клешами

МС4.761.008-1

3 шт.

Комплект калиброванных катушек (100 витков) для поверки приборов с токоизмерительными клещами

МС4.769.500

1 комплект

Универсальное устройство для навески счетчиков

МС3.621.010

1 шт.

Стол рабочий складной

1 шт.

Стол оператора складной

1 шт.

Кресло оператора складное

1 шт.

Ноутбук

1 шт.

Принтер лазерный

1 шт.

Трехфазный индуктивный делитель 1:10, 1:100 "ДНИ-3.1"

МС2.727.501

1 шт.

Примечания

1) Модификация устройств определяется модификацией Установки.

* Дополнительные принадлежности поставляются в соответствии с договором поставки

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации МС2.702.500 РЭ «Установка поверочная универсальная « УППУ-МЭ» п. 2.5

Нормативные и технические документы, устанавливающие требования к Установкам поверочным универсальным «УППУ-МЭ»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019г. №3457

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Росстандарта от 29 мая 2018 г. №1053

Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот140-1 до V106 Гц, утвержденная приказом Росстандарта от 14 мая 2015 г. №575

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне частот 1 - 10-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. №2091

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Росстандарта от 11 июня 2014 г. №542 ст.

ГОСТ Р.762-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник»

ТУ 4381-037-49976497-2013. «Установка поверочная универсальная «УППУ-МЭ». Технические условия».




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1281

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Установки поверочные универсальные

«УППУ-МЭ»

57346-14

ООО"НПП

Марс-Энерго", г. Санкт-Петербург

МС2.702.500 МП

МС2.702.500-01

МП

ООО "НПП

Марс-Энерго", г. Санкт-Петербург

ФГУП «ВНИИМ им

Д.И. Менделеева» г. Санкт-Петербург




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
