МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 июня 2021 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 23 сентября 2019 г. № 2231

«О внесении изменений в описание типа на рулетки измерительные металлические»

В связи с технической ошибкой приказываю:

  • 1. Внести изменения в приложение к приказу от 23 сентября 2019 г. № 2231 «О внесении изменений в описание типа на рулетки измерительные металлические» изложив его в прилагаемой редакции.

  • 2. ФГУП «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководитель

А.П.Шалаев

/ >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O16E36D00OEAAB18AD4D7A06289A6DC807

Кому выдан: Шалаев Антон Павлович

Действителен: с 30.06.2020 до 30.06.2021

\__________—__________/




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «25» июня 2021 г. № 1113

Лист № 1 Всего листов 4 Регистрационный № 67047-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рулетки измерительные металлические

Назначение средства измерений

Рулетки измерительные металлические (далее - рулетки) предназначены для абсолютных измерений линейных размеров путем непосредственного сравнения со шкалой.

Описание средства измерений

Принцип действия рулеток основан на непосредственном сравнении шкалы рулетки с линейными размерами объекта.

Рулетки изготавливаются по ГОСТ 7502-98 в открытом и закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом или с грузом или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению.

Рулетки имеют устройства для фиксации измерительной ленты в любом рабочем положении.

У рулеток, снабженных грузом, груз имеет цилиндрическую форму. На груз прикреплена шкала, началом шкалы служит торец груза. Груз изготавливается в виде стального сердечника, покрытого защитной оболочкой из алюминиевого сплава (на торце груза устанавливается наконечник из пластмассы). Оболочка исключает искрообразование при случайном ударе о стенки резервуара. Крепление груза на измерительной ленте выполнено посредством шарнирного соединения.

Рулетки выпускаются в следующих модификациях: в закрытом корпусе, в открытом корпусе, которые отличаются конструктивным исполнением.

Общий вид рулеток представлен на рисунках 1-2.

Приказ Росстандарта №1113 от 25.06.2021, https://oei-analitika.ru

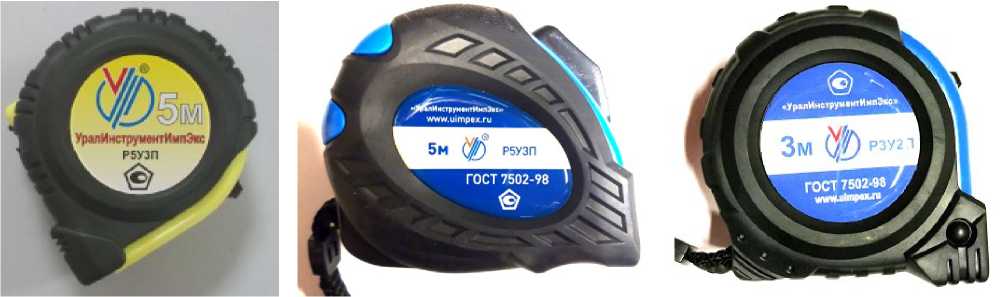

Рисунок 1 - Общий вид рулеток в закрытом корпусе

Приказ Росстандарта №1113 от 25.06.2021, https://oei-analitika.ru

Рисунок 2 - Общий вид рулеток в открытом корпусе

Пломбирование рулеток не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение,

в зависимости от класса точности

2

3

Цена деления шкалы, мм

Номинальная длина рулеток, м

1; 2; 3; 5; 7,5; 10; 20; 30; 50; 100

Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды +20 °С, мм:

  • - миллиметровый интервал

  • - сантиметровый интервал

  • - дециметровый интервал

  • - отрезок шкалы 1 м и более

±0,15

±0,20

±0,30

±[0,30+0,15-(L-1)

±0,20

±0,30

±0,40

±[0,40+0,20-(L-1)

Примечание:

L -число полных и неполных метров в отрезке.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры рулетки в корпусе, мм, не более:

- высота

70

- длина

490

- ширина

400

Масса, кг, не более:

- рулетки с грузом

4,2

- груза (рулеток с грузом)

от 0,25 до 2,00

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50

- относительная влажность при температуре +25 °С, %

от 0 до 98

Полный средний ресурс для рулеток:

- с лентами из нержавеющей стали, циклов

2000

- с лентами из углеродистой стали, циклов

1500

Примечание - Цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим

усилием, отсчет, наматывание ленты.

Знак утверждения типа

наносится на паспорт рулеток типографским методом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Рулетка

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по документу МИ 1780-87 «Методические указания. ГСИ. Ленты образцовые и рулетки металлические измерительные. Методика поверки».

Основные средства поверки:

  • - лента измерительная 3-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта №2840 от 29.12.2018 г.;

  • - штангенрейсмас с ценой деления 0,05 мм по ГОСТ 164-90;

  • - микрометр МК или МТ по ГОСТ 6507-90;

  • - штангенциркуль типа ШЦ-II по ГОСТ 166-89.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство по поверке или в паспорт в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к рулеткам измерительным металлическим

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.

Изготовитель

Общество с ограниченной ответственностью «УралИнструментИмпЭкс»

(ООО «УралИнструментИмпЭкс»)

ИНН 7448154091

Адрес: 454008, г. Челябинск, Свердловский тракт, 38, корпус 4, офис 412

Телефон (факс): +7 (351) 211-01-91; +7 (351) 217-55-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»

(ФБУ «Челябинский ЦСМ»)

Адрес: 454048, г. Челябинск, ул. Энгельса, 101

Телефон (факс): +7 (351) 232-04-01

Web-сайт: http://chelcsm.ru

E-mail: stand@chelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
