МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ⁹⁸⁷_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузин) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Росстандарта С.С.Голубева.

Z ' ......     "                            А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

X_____—______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» июня 2021 г. № 987

Регистрационный № 64946-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые ВЭК

Весы крановые ВЭК (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.

Весы состоят из грузоприёмного устройства, устройства для подвешивания весов и конструктивно объединенных в корпусе: весоизмерительного датчика, встроенного электронного блока (АЦП) и аккумуляторной батареи. В модификации весов ВЭК/1 дисплей и органы управления расположены на корпусе (рис. 1). В модификациях ВЭК/2, ВЭК/3, ВЭК/4 дисплей расположен на корпусе, органы управления расположены на корпусе и на пульте дистанционного управления (рис. 2, 3, 4). В модификации ВЭК/5 дисплей и органы управления расположены на пульте дистанционного управления (рис. 5).

Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты измерений в единицах массы индицируются на дисплее весов. Весы имеют автономное аккумуляторное питание.

Весы выпускаются в нескольких модификациях и имеют следующие обозначения: ВЭК/[Х] - [Max] - где:

ВЭК - тип весов;

Х - модификации весов, отличающиеся конструктивными особенностями (1, 2, 3, 4, 5);

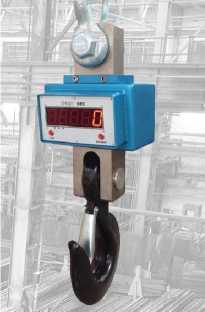

Рисунок 1

ВЭК/1-150, ВЭК/1- 200,

ВЭК/1- 300, ВЭК/1-500

Рисунок 2          Рисунок 3

ВЭК/2-1000   ВЭК/3-2000, ВЭК/3-3000,

ВЭК/3-5000, ВЭК/3-10000,

Рисунок 4

ВЭК/4-20000,

ВЭК/4-30000,

Рисунок 5 - ВЭК/5

Для защиты от несанкционированного доступа в режим юстировки в модификациях ВЭК/3, ВЭК/4 пломбируется корпус весов для ограничения доступа к переключателю в режим юстировки (рис. 6), в модификациях ВЭК/1, ВЭК/2, ВЭК/5 используется пароль. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

Для защиты от механической модификации корпус весов пломбируется свинцовой, либо мастичной пломбой на крепежном элементе корпуса или пульта.

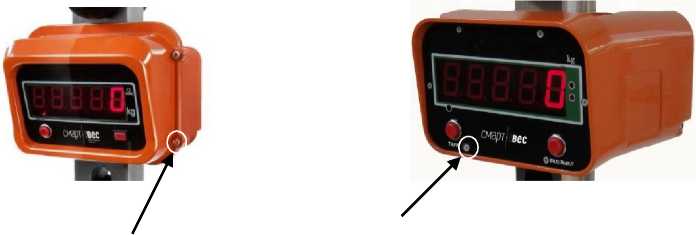

Рисунок 6 - Схема пломбировки модификаций весов ВЭК/3, ВЭК/4

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который доступен для просмотра при включении весов.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защищённости встроенного ПО СИ и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Класс точности по ГОСТ OIMLR 76-1-2011 ...................................................средний (III)

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики весов

Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемой абсолютной погрешности при первичной поверке.

Таблица 3 - Технические характеристики весов

Габаритные размеры и масса весов не превышает значений приведенных в таблицах 4, 5.

Таблица 4 - Габаритные размеры и масса весов модификаций ВЭК/1, ВЭК/2, ВЭК/3, ВЭК/4

Таблица 5 - Габаритные размеры и масса весов модификации ВЭК/5

наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист Руководства по эксплуатации СВ-4274-004-54260022-2015 РЭ.

Таблица 6 - Комплектность средства измерений

изложены в разделе 4 «Инструкция по использованию модификаций ВЭК/1, ВЭК/2, ВЭК/3, ВЭК/4, разделе 5 «Инструкция по использованию модификации ВЭК/5» Руководства по эксплуатации СВ-4274-004-54260022-2015 РЭ.

Нормативные документы, устанавливающие требования к весам крановым ВЭК: ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания.

Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.).

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «09» июня 2021 г. № 987

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
