Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «21» декабря 2020 г. № 2162
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные подкладные WWS
Назначение средства измеренийВесы платформенные подкладные WWS (далее - весы) предназначены для статических измерений массы различных грузов.
Описание средства измеренийПринцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в индикатор для аналогоцифрового преобразования, обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4, 6, 8, 10 шт.), грузопередающие устройства. При необходимости несколько независимых весов могут подсоединяться к одному индикатору для отображения суммарного результата измерений всех весов, образуя при этом весовую систему с максимальной нагрузкой до 320 тонн.
Грузоприемное устройство включает одну грузоприемную платформу. Грузоприемная платформа снабжена пузырьковым уровнем. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.
В весах устанавливаются датчики весоизмерительные тензорезисторные SBZ, SBX, производства DINI ARGEO S.r.l., Италия.
Весы выпускаются в двух вариантах исполнения:
-
- весы со встроенным индикатором в грузоприемную платформу, аккумулятором и беспроводной передачей информации на выносной индикатор или персональный компьютер (в обозначении указывается RF);
-
- весы с выносным индикатором, передачей сигнала от весоизмерительного устройства на индикатор по экранированному кабелю.
В весах применяются индикаторы весоизмерительные 3590Еххх, DFWxxx, производства DINI ARGEO S.r.l., Италия. Индикаторы снабжены встроенным аккумулятором.
Модификации весов отличаются максимальными и минимальными нагрузками, действительной ценой деления и пределами допускаемой погрешности.
В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-12011:
-
- устройство первоначальной установки нуля (п. Т.2.7.2.4);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- полуавтоматическое устройство установки нуля (п. Т.2.7.2.2);
-
- устройство выборки массы тары (п. Т.2.7.4).
Весы со встроенным индикатором в грузоприемную платформу и беспроводной передачей информации имеют обозначение WWSABTRF-X, где
WWS- обозначение типа весов;
А - варинат исполнения грузоприемной платформы в зависимости от ее габаритных размеров (в обозначении указывается C; Е; D);
ВТ- максимальная нагрузка в тоннах;
RF - обозначение весов с беспроводной передачей информации;
Х - варинат упаковки (в обозначении указывается: 1, 2, 3 и т.д.; при варинате упаковки «0» обозначение не указывается).
Весы с выносным индикатором имеют обозначение WWSABT-Х, где
WWS- обозначение типа весов;
А - варинат исполнения грузоприемной платформы в зависимости от ее габаритных размеров (в обозначении указывается B; C; Е; D; F);
В - максимальная нагрузка в килограмма для весов WWSB600, WWSB1500, для остальных моделей весов максимальная нагрузка указывается в тоннах;
Т - указывается в обозначении, если максимальная нагрузка весов указывается в тоннах;
Х - варинат упаковки (в обозначении указывается: 1, 2, 3 и т.д.; при варинате упаковки «0» обозначение не указывается).
Весы со встроенным индикатором в Весы с выносным индикатором WWSABT-Х
грузоприемную платформу и беспроводной передачей информации WWSABTRF-X

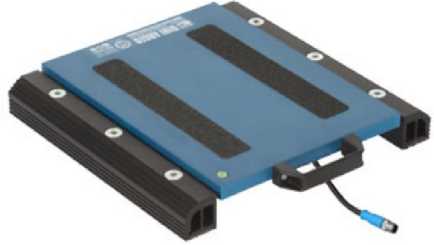

Рисунок 1 - Общий вид весов платформенных подкладных WWS

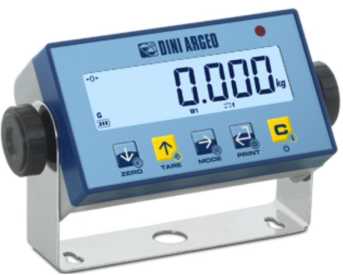

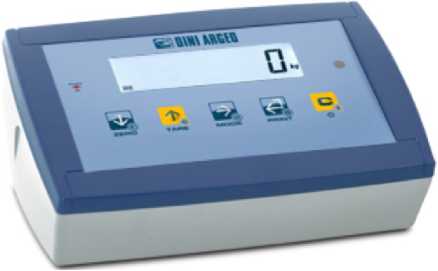

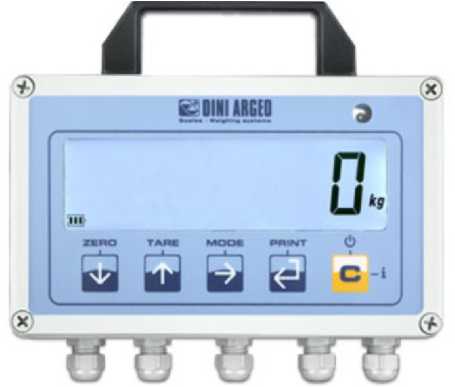

Рисунок 2 - Общий вид индикатора DFWxxx

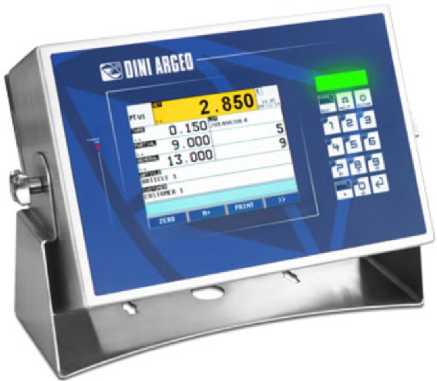

Рисунок 3 - Общий вид индикатора DFWxxx

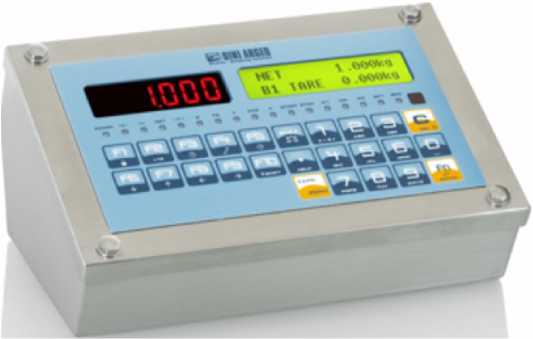

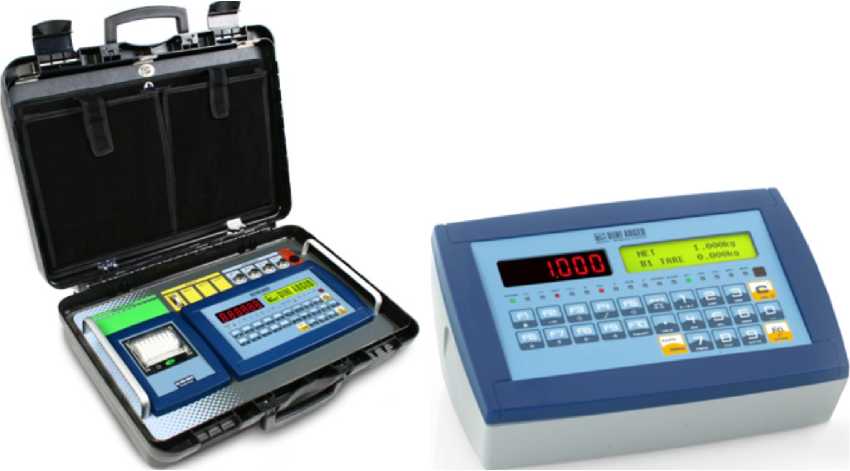

3590ЕКР 3590ЕХР

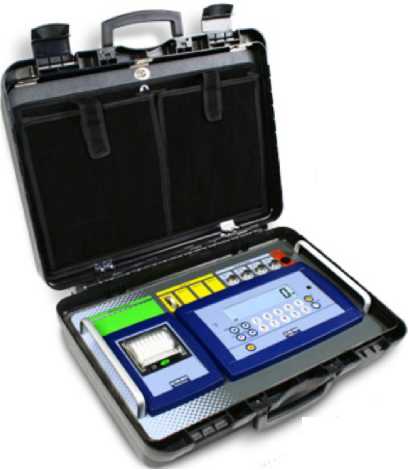

Рисунок 4 - Общий вид индикатора 3590Exxx
3590ЕТ_ЕХ
3590EGTT
3590EGTC
3590ЕТ
3590ETKR

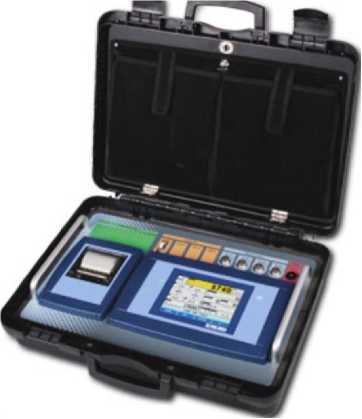

Рисунок 5 - Общий вид индикатора 3590Exxx
|
Маркировка весов производится на фирменных наклейках, разрушаемых при снятии, |
и закрепленных на грузоприемном устройстве и на выносном индикаторе, на которых нане-
|
сено: |
|
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса индикатора. После поверки весы пломбируются поверителем пломбой, закрывающей доступ внутрь корпуса индикатора (рисунок 5). Обозначение места нанесения знака поверки представлено на рисунке 6.

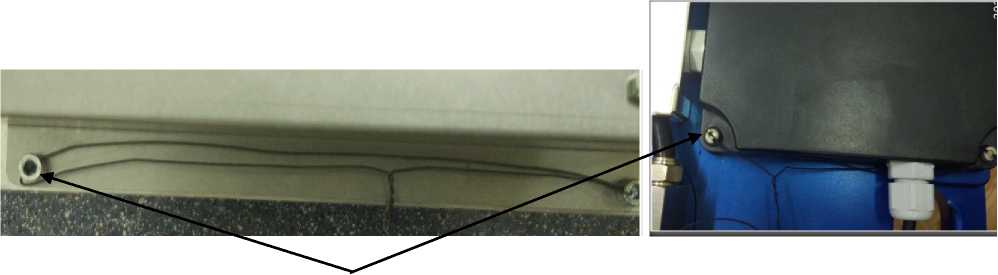

Проволока для опломбирования проходит через отверстия двух винтов
Рисунок 5 - Схема пломбировки от несанкционированного доступа.
Рисунок 6 - Обозначение места нанесения знака поверки весов
Место нанесения знака поверки
Программное обеспечениеВ весах используется встроенное программное обеспечение, которое жестко привязано к электрической схеме индикаторов. Программное обеспечение выполняет функции по сбору, обработке, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств.
Идентификация программы для весов с индикатором 3590Еххх: после включения весов на индикаторе отображается версия программного обеспечения, после этого проходит тест индикации и весы переходят в рабочий режим. Также номер версии программного обеспечения может быть вызван через меню.
Идентификация программы для весов с индикатором DFWxxx: версия программного обеспечения отображается при нажатии клавиши «ZERO» сразу после включения весов.
Идентификация программы для весов со встроенным индикатором: версия программного обеспечения отображается при нажатии клавиши «ZERO» сразу после включения весов.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Индикатор 3590E |
Индикатор DFW | |
|
Идентификационное наименование программного обеспечения |
- | |
|
Номер версии (идентификационный номер) программного обеспечения* |
U.01; 01 |
ХХ.01** |
|
Цифровой идентификатор программного обеспечения |
- | |
|
* Номер версии программного обеспечения должен быть не ниже указанного ** ХХ- цифровой код от 0 до 9 | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
средний |
|
Повторяемость (размах) показаний |
|mPe| |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
4 % от Max |
|
Диапазон устройства первоначальной установки нуля, не более |
20 % от Max |
|
Максимальный диапазон устройства выборки массы тары |
от 0 до Max |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | |
Таблица 3- Метрологические характеристики
|
Обозначение весов |
Макси-маль-ная нагру зка, Max, т |
Мини-маль-ная нагру зка, Min, кг |
Действительная цена деления (d), поверочный интервал (е), d=e, кг |
Число поверочных интервалов (n) |
Интервалы взвешивания, т |
Пределы до-пускаемой по-грешности при поверке, кг |
|
\¥\\'^В600-Х |
0,6 |
4 |
0,2 |
3000 |
От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ. |
±0,1 ±0,2 ±0,3 |
|
WWSB^OO-Х |
1,5 |
10 |
0,5 |
3000 |
От 0,01 до 0,25 включ. Св. 0,25 до 1 включ. Св. 1 до 1,5 включ. |
±0,25 ±0,5 ±0,75 |
Продолжение таблицы 3
|
Обозначение весов |
Мак си-маль- ная нагру зка, Max, т |
Мини-маль-ная нагру зка, Min, кг |
Действительная цена деления (d), поверочный интервал (е), d=e, кг |
Число поверочных интервалов (n) |
Интервалы взвешивания, т |
Пределы допускаемой по-грешности при поверке, кг |
|
WWSC1.5TRF- Х |
1,5 |
10 |
0,5 |
3000 |
От 0,01 до 0,25 включ. Св. 0,25 до 1 включ. Св. 1 до 1,5 включ. |
±0,25 ±0,5 ±0,75 |
|
WWSC1.5T-X |
1,5 |
10 |
0,5 |
3000 |
От 0,01 до 0,25 включ. Св. 0,25 до 1 включ. Св. 1 до 1,5 включ. |
±0,25 ±0,5 ±0,75 |
|
WWSB3T-X |
3 |
20 |
1 |
3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2 включ. Св. 2 до 3 включ. |
±0,5 ±1 ±1,5 |
|
WWSC3TRF-X |
3 |
20 |
1 |
3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2 включ. Св. 2 до 3 включ. |
±0,5 ±1 ±1,5 |
|
WWSC3T-X |
3 |
20 |
1 |
3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2 включ. Св. 2 до 3 включ. |
±0,5 ±1 ±1,5 |
|
WWSB6T-X |
6 |
40 |
2 |
3000 |
От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. |
±1 ±2 ±3 |
|
WWSC6TRF-X |
6 |
40 |
2 |
3000 |
От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. |
±1 ±2 ±3 |
|
WWSC6T-X |
6 |
40 |
2 |
3000 |
От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. |
±1 ±2 ±3 |
|
WWSD6TRF-X |
6 |
40 |
2 |
3000 |
От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. |
±1 ±2 ±3 |
|
WWSD6T-X |
6 |
40 |
2 |
3000 |
От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. |
±1 ±2 ±3 |
|
WWSE6TRF-X |
6 |
40 |
2 |
3000 |
От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. |
±1 ±2 ±3 |
|
WWSE6T-X |
6 |
40 |
2 |
3000 |
От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. |
±1 ±2 ±3 |
|
WWSB8T-X |
8 |
100 |
5 |
1600 |
От 0,1 до 2,5 включ. Св. 2,5 до 8 включ. |
±2,5 ±5 |
|
Продолжение таблицы 3 | ||||||
|
Обозначение |
Мак- |
Ми- |
Действи- |
Число |
Интервалы |
Пределы |
|
весов |
си-маль-ная нагру зка, Max, т |
ни-маль- ная нагру зка, Min, кг |
тельная цена деления (d), поверочный интервал (е), d=e, кг |
поверочных интервалов (n) |
взвешивания, т |
допускаемой по-грешности при поверке, кг |
|
WWSC10TRF-X |
10 |
100 |
5 |
2000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. |
±2,5 ±5 |
|
WWSC10T-X |
10 |
100 |
5 |
2000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. |
±2,5 ±5 |
|
WWSD10TRF-X |
10 |
100 |
5 |
2000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. |
±2,5 ±5 |
|
WWSD10T-X |
10 |
100 |
5 |
2000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. |
±2,5 ±5 |
|
WWSE10TRF-X |
10 |
100 |
5 |
2000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. |
±2,5 ±5 |
|
WWSE10T-X |
10 |
100 |
5 |
2000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. |
±2,5 ±5 |
|
WWSF10T-X |
10 |
100 |
5 |
2000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. |
±2,5 ±5 |
|
WWSD15TRF-X |
15 |
100 |
5 |
3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. |
±2,5 ±5 ±7,5 |
|
WWSD15T-X |
15 |
100 |
5 |
3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. |
±2,5 ±5 ±7,5 |
|
WWSF15T-X |
15 |
100 |
5 |
3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. |
±2,5 ±5 ±7,5 |
|
WWSD20TRF-X |
20 |
200 |
10 |
2000 |
От 0,2 до 5 включ. Св. 5 до 20 включ. |
±5 ±10 |
|
WWSD20T-X |
20 |
200 |
10 |
2000 |
От 0,2 до 5 включ. Св. 5 до 20 включ. |
±5 ±10 |
|
WWSF20T-X |
20 |
200 |
10 |
2000 |
От 0,2 до 5 включ. Св. 5 до 20 включ. |
±5 ±10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
|
- от сети переменного тока: | |
|
- напряжение, В |
230±23 |
|
- частота, Гц |
50±1 |
|
- от аккумулятора: | |
|
- напряжение, В |
6 |
|
- от аккумулятора транспортного средства: | |
|
- напряжение, В |
12 или 24 |
|
Потребляемая мощность, В^А, не более |
18 |
|
Условия эксплуатации весов: | |
|
- предельные значения температуры (Tmin, Tmax), °С: |
-10; +40 |
|
- относительная влажность воздуха при 40 °С, %, не более |
85 |
|
Время прогрева весов, мин, не менее |
1 |
|
Вероятность безотказной работы за 2000 ч |
0,95 |
|
Средний срок службы, лет |
8 |
Таблица 5 - Габаритные размеры и масса грузоприемной платформы
|
Обозначение весов |
Габаритные размеры грузоприемной платформы (длина, ширина), мм, не более |
Масса грузоприемной платформы, кг, не более |
|
WWSB600-X, WWSB1500-X, WWSB3T-X, WWSB6T-X, WWSB8T-X |
400, 300 |
14,5 |
|
WWSC1.5T-X, WWSC3T-X, WWSC6T-X, WWSC10T-X |
500, 400 |
20,5 |
|
WWSC1.5TRF-X, WWSC3TRF-X, WWSC6TRF-X, WWSC10TRF-X |
565, 400 |
22 |
|
WWSD6T-X, WWSD10T-X, WWSD15T-X, WWSD20T-X |
900, 500 |
47,5 |
|
WWSD6TRF-X, WWSD10TRF-X, WWSD15TRF-X, WWSD20TRF-X |
950, 500 |
49 |
|
WWSE6T-X, WWSE10T-X |
700, 450 |
29 |
|
WWSE6TRF-X, WWSE10TRF-X |
750, 450 |
30 |
|
WWSF10T-X, WWSF15T-X WWSF20T-X |
900, 700 |
70 |
Таблица 6- Перечень и число весоизмерительных датчиков, применяемых в различных модификациях весов
|
Обозначение |
Обозначение весоизмерительного датчика |
Число весоизмеритель- |
|
весов |
ных датчиков | |
|
WWSB600-K |
SBZ |
4 |
|
’W\VSB150(.)-Х |
SBZ | |
|
WWSCI^TRF-Х |
SBX |
4 |
|
^БСЕЗЪХ |
SBX | |
|
\¥\\^В3Т-Х |
SBZ | |
|
WWSC3TRF^ |
SBX |
4 |
|
\\\\^С3Т-.Х |
SBX | |
|
WWSB6T^ |
SBX |
4 |
|
WWSC6TRF^ |
SBX |
4 |
|
WWSC6T^ |
SBX |
4 |
|
WWSD6TRF^ |
SBX |
6 |
|
WWSD6T^ |
SBX |
6 |
|
WWSE6TRF^ |
SBX |
6 |
|
WWSE6T^ |
SBX |
6 |
|
WWSBST-Х |
SBX |
4 |
|
WWSCIOTRF-Х WWSCIOT-Х WWSDIOTRF-Х WWSDIOT-Х WWSEIOT-Х WWSEIOTRF-Х |
SBX |
6 |
|
WWSFIOT-Х |
SBX |
8 |
|
WWSD^TRF-Х WWSD^T-Х WWSF^T-Х |
SBX |
8 |
|
WWSD20TRF-Х WWSD20T-Х WWSF20T-Х |
SBX |
10 |
наносится графическим способом на маркировочные таблички в виде наклеек, закрепленных на грузоприемном устройстве и корпусе индикатора, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы платформенные подкладные |
WWS |
1 шт. |
|
Индикатор* |
1 шт. | |
|
Адаптер* |
1 шт. | |
|
Кабель* |
1 шт. | |
|
Зарядное устройство* |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство по эксплуатации индикатора |
1 экз. | |
|
Методика поверки |
МП 2301-316-2020 |
1 экз. |
|
*Поставляются по заказу | ||
Поверка осуществляется по документу МП 2301-316-2020 «ГСИ.Весы платформенные подкладные WWS. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09.09.2020 г.
Основные средства поверки:
- Эталонные гири 4-го разряда по приказу Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
- Рабочие эталоны 1-го разряда по приказу Росстандарта от 22.10.2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы» с пределами допускаемых относительной погрешности 6 = 0,017 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на переднюю панель индикатора (рисунок 6).
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам платформенным подкладным WWSПриказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация DINI ARGEO S.r.l., Италия
ИзготовительDINI ARGEO S.r.l., Италия
Адрес: Via della Fisica, 20, 41042 Spezzano di Fiorano, Modena, Italy
Телефон: +39-0536-843418
Web-сайт: www.diniargeo.com
E-mail: info@diniargeo.com
ЗаявительООО «Научно-производственное предприятие «Госметр» (ООО «НПП «Госметр»)
Адрес: 190020, г. Санкт-Петербург, Рижский пр., д. 58, лит. Б, пом.14-Н
Телефон: (812) 578-54-90, факс: (812) 578-54-30
E-mail: info@gosmetr.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
