МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 декабря 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «Взлет» от 11 сентября 2020 г. № Вз/Исх-480/20, № Вз/Исх-481/20 и № Вз/Исх-479/20 приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 20293-10, с связи с переименованием изготовителя с ЗАО «Взлет», г. Санкт-Петербург на АО «Взлет», г. Санкт-Петербург, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии_______________________

Сертификат: 01С95С9А007САСВ9В24В5327С21В84СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

к__________—---------/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» декабря 2020 г. № 2036

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР»

Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» предназначены для измерений объемного расхода и/или объема различных жидкостей в широких диапазонах изменения температуры, проводимости, при постоянном или переменном (реверсивном) направлении потока рабочей жидкости, в различных условиях эксплуатации.

Расходомеры реализуют электромагнитный метод измерения, при котором в потоке жидкости, протекающей через наведенное системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Возникшая ЭДС преобразуется в значение среднего объемного расхода и/или объема.

Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ), устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (ВП).

ППРЭ представляет собой отрезок трубы (патрубок) круглого или прямоугольного сечения из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка (или весь патрубок) выполнен из электроизолирующего материала.

ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.

ВП может выполняться в виде отдельного блока либо конструктивно объединяется с ППРЭ.

Расходомеры выпускаются в следующих модификациях: общепромышленного назначения, эталонные.

Расходомеры обеспечивают связь через интерфейсы в стандартах RS232, RS485, HART, посредством дискретных команд, а также вывод информации в виде токовых, импульсных, релейных выходных сигналов.

Расходомеры могут использоваться в составе различных комплексов, в том числе в составе теплосчетчиков, измерительных систем, АСУТП и т.д.

Расходомеры могут применяться в энергетике, коммунальном хозяйстве, нефтегазовой, химической, пищевой и других отраслях промышленно-хозяйственного комплекса.

Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров -счетчиков электромагнитных «ВЗЛЕТ ЭР» различных исполнений

Пломбировка от несанкционированного доступа расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» в зависимости от конструкции осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (пломбировочной чашке с металлической скобой), закрывающий контактную пару разрешения модификации калибровочных параметров на электронной плате расходомеров или нанесением знака поверки давлением на пломбировочную мастику, расположенную на винте крепления защитного экрана электронной платы расходомеров или нанесением знака поверки давлением на пластмассовую (свинцовую) пломбу. Пломба навешивается на леску, продетую через отверстия планки и винта крепления пластикой трубки, закрывающей на контактную пару разрешения модификации калибровочных параметров на электронной плате расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР». Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» представлена на рисунке 2.

Ви

д X       ^и

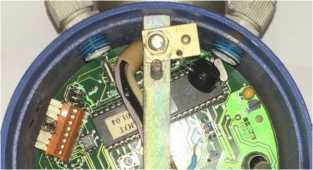

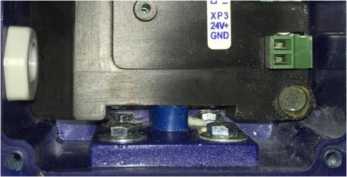

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР»

Программное обеспечение (ПО) расходомеров является встроенным. Программное обеспечение осуществляет управление током формирования магнитного поля в электромагнитном преобразователе расхода и выполняет аналого-цифровое преобразование значения ЭДС с электродов. Значение ЭДС, пропорциональное скорости потока жидкости, преобразуется в значение среднего объемного расхода, вычисляется значение объема. Помимо измерения сигнала расхода и его математической обработки встроенное ПО обеспечивает хранение результатов измерений в энергонезависимой памяти, формирование импульсных сигналов на дискретных выходах расходомера, отображение на устройстве индикации и доступ к данным по протоколу Modbus по последовательному интерфейсу. После включения питания ПО расходомера выполняет проверку целостности и корректности конфигурационных данных, в процессе работы непрерывно контролирует разрешенный уровень доступа и не допускает несанкционированного изменения конфигурационных параметров без снятия пломб.

Влияние на метрологически значимую часть ПО расходомеров через интерфейсы связи отсутствует. Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на расходомеры методом шелкографии, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР»

осуществляется в соответствии с документом В41.00-00.00 И1 «Инструкция. ГСИ. Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 13 августа 2004 г.

Основные средства поверки:

• - вторичный эталон, рабочие эталоны 1-го и 2-го разрядов единиц объемного расхода и объема жидкости в потоке в соотв етствии с ГПС (часть 1), утвержденные приказом Росстандарта от 07.02.2018 № 256, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3;

• - частотомер Ч3-64, ДЛИ 2.721.066 ТУ, диапазон 0 - 150 МГц, относительная погрешность ±0,01%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью .

Знак поверки наносится в соответствующий раздел паспорта или в свидетель ство о поверке расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» в виде оттиска поверительного клейма, а также давлением на пломбировочную мастику или пластмассовую (свинцовую) пломбу, установленные в соотв етствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

ТУ 4213-041-44327050-00 (В41.00-00.00 ТУ). Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР». Технические условия.

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон: +7(800) 333 -88-87

Факс:+7(800) 499-07-38

Web-сайт: www.vzljot.ru

Е-mail: mail@vzljot.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.
