МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 октября 2020 г.

Москва

О внесении изменений в описание типа на резервуары горизонтальные торговой марки «Benza»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращениями ЗАО «Пензаспецавтомаш» от 12 мая 2020 г. № б/н, приказываю:

• 1. Внести изменения в описание типа на резервуары горизонтальные торговой марки «Benza», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 68692-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

/                              А

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

V_______________________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1629

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные торговой марки «Benza»

Резервуары горизонтальные торговой марки «Benza» (далее - резервуары) предназначены для измерений светлых нефтепродуктов.

Принцип действия резервуаров основан на заполнении их или сливе из них светлых нефтепродуктов.

Резервуары состоят из горизонтального стального цилиндрического сосуда, сверху оснащенного технологическим отсеком. Технологический отсек резервуаров служит для подсоединения технологических трубопроводов, входных и выходных линий, установки запорной арматуры. Расположение резервуаров - наземное.

Резервуары выпускаются в модификациях 1Р-10.1, 1Р-10.2, 1Р-20.1, 1Р-20.2, IP-20.3, 1Р-20.4, 2Р-10.1, 2Р-10.2, 2Р-20.1, 2Р-20.2, 2Р-20.3, 2Р-20.4:

• - с одностенными или двустенными корпусами;

• - со сферическими или плоскими днищами;

• - однокамерные или многокамерные.

Условное обозначение резервуаров имеет вид: АР-ХХ.Б, где:

А - количество стенок резервуара (1; 2);

Р - резервуар;

ХХ - объем резервуара, м³ (10; 20);

Б - количество камер резервуара (1; 2; 3; 4).

Общие виды резервуаров представлены на рисунках 1 и 2.

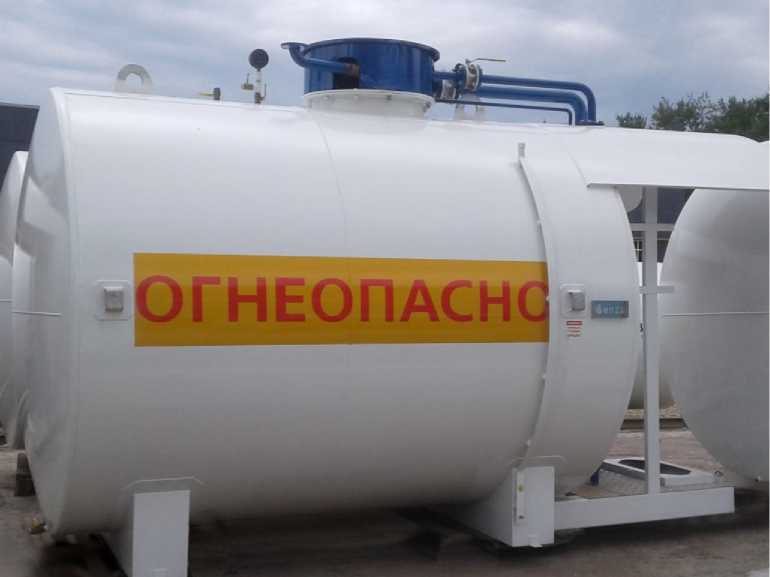

Рисунок 1 - Общий вид резервуаров одностенных и двустенных Р-10

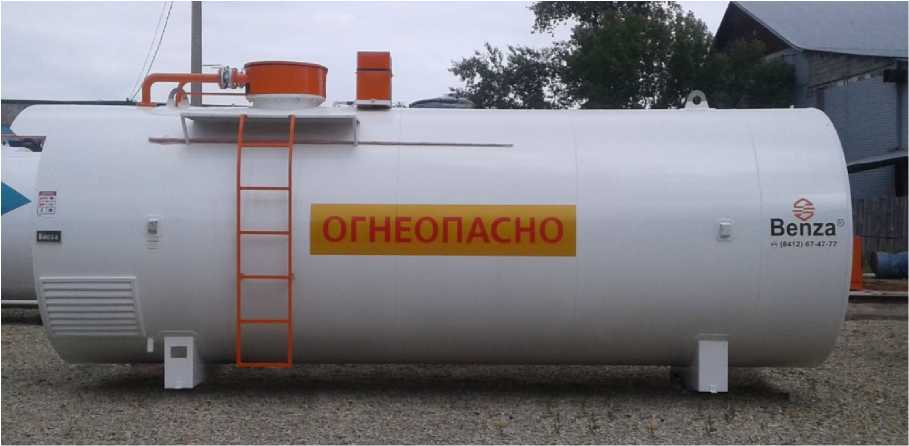

Рисунок 2 - Общий вид резервуаров одностенных и двустенных Р-20

Для измерений уровня жидкости резервуары оснащены измерительным люком и измерительной трубой, к которым прикреплена табличка, на которую наносят знак поверки. Табличка крепится таким образом, чтобы ее невозможно было снять без разрушения пове-рительного клейма.

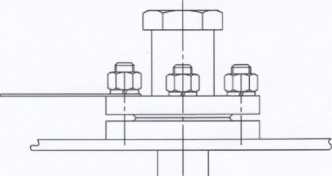

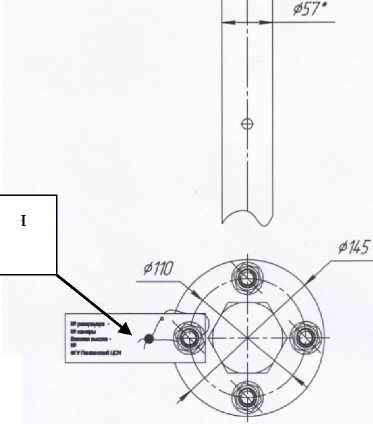

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

знака поверки

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта печатным способом, а также на информационную табличку фотохимическим методом.

Таблица 3 - Комплектность средства измерений

Поверка осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

• - рулетки измерительные металлические с грузом 2-го класса точности по ГОСТ 750298, регистрационный номер 60606-15, верхний предел измерений 10 и 20 м;

• - рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98, регистрационный номер 22003-07, верхний предел измерений 20 м;

• - толщиномер ультразвуковой А1208, регистрационный номер 23900-02;

-линейка измерительная металлическая по ГОСТ 427-75, регистрационный номер 2004805, диапазон измерений от 0 до 500 мм

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится: на свидетельство о поверке; в градуировочной таблице резервуара; на табличку, прикрепленную к измерительному люку и измерительной трубе резервуара.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 5265-017-24016000-2012 «Резервуары горизонтальные и вертикальные торговой марки «Benza». Технические условия»

Закрытое акционерное общество «Пензаспецавтомаш» (ЗАО «Пензаспецавтомаш»)

ИНН 5835003258

Юридический адрес: 440047, г. Пенза, ул. Минская, 13-74.

Адрес: 440015, г. Пенза, ул. Егорова, 3.

Телефон/факс: (8412) 67-47-77

E-mail: benza@benza.ru

Web-сайт: www.benza.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20.

Телефон/факс: (8412) 49-82-65

E-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.
