ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные серии PR Назначение средства измеренийПреобразователи измерительные серии PR (далее по тексту - преобразователи) предназначены для измерительных преобразований аналоговых сигналов в виде силы и напряжения постоянного и переменного тока, частоты периодических сигналов, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления в аналоговые сигналы силы и напряжения постоянного тока, импульсный сигнал, цифровой сигнал по протоколам HART, FOUNDATION FIELDBUS, PROFIBUS-PA с целью получения информации о состоянии объекта, регистрации и индикации результатов измерений.
Описание средства измерений
Принцип действия преобразователей основан на преобразовании сигналов, поступающих от термоэлектрических преобразователей (ТП), термопреобразователей сопротивления (ТС), устройств с частотным и импульсным выходными сигналами, измерительных мостов, потенциометров, устройств с нормированным аналоговым сигналом постоянного и переменного тока и напряжения в унифицированный электрический выходной сигнал постоянного тока или напряжения, в частотный или импульсный выходной сигнал, а также в цифровой сигнал для передачи по HART-протоколу или в цифровой сигнал промышленной сети FOUNDATION FIELDBUS или PROFIBUS PA.
Преобразователи серии PR включают в себя следующие модели: 2204, 2224, 2231, 2255, 2261, 2279, 2284, 2286, 2289, 3101, 3102, 3103, 3104, 3105, 3108, 3109, 3311, 3112, 3113, 3114, 3117, 3118, 3185, 3186А, 3186В, 3331, 3333, 3337, 4104, 4114, 4116, 4131, 4222, 5104, 5105, 5106, 5107, 5114, 5115, 5116, 5131, 5223, 5225, 5331, 5333, 5334, 5335, 5337, 5343, 5350, 5437, 5531, 5714, 5715, 5725, 6185, 6331, 6333, 6334, 6335, 6337, 6350, 7501, 9106, 9107, 9113, 9116.
Конструктивно модели 2204, 2224, 2231, 2255, 2261, 2279, 2284, 2286, 2289, 3101, 3102, 3103, 3104, 3105, 3108, 3109, 3311, 3112, 3113, 3114, 3117, 3118, 3185, 3186А, 3186В, 3331, 3333, 3337, 4104, 4114, 4116, 4131, 4222, 5104, 5105, 5106, 5107, 5114, 5115, 5116, 5131, 5223, 5225, 5531, 5714, 5715, 5725, 6185, 6331, 6333, 6334, 6335, 6337, 6350, 9106, 9107, 9113, 9116, представляют собой конструкции прямоугольной формы, а модели 5331, 5333, 5334, 5335, 5337, 5343, 5350, 5437, 7501, круглой формы, внутри которых смонтированы измерительные цепи преобразования и усиления, а также цепи питания и сигнализации.
Модели 2231, 2255, 2224, 2261, 2281, 2286, 2289, 5531, 5714, 5715, 5725, 7501 преобразователей поддерживают возможность получения информации об измеряемой величине в виде цифровой индикации на встроенном в преобразователи цифровом жидкокристаллическом индикаторе.
В зависимости от конструктивного исполнения преобразователи могут быть установлены как непосредственно в соединительную коробку первичного преобразователя, так и в полевой корпус или на рейку стандарта DIN.
Модельный ряд преобразователей содержит как аналоговые и дискретные модификации, так и модификации со связью по информационной шине.
В зависимости от исполнения преобразователи могут быть одноканальными или многоканальными; могут быть общего назначения или иметь вид взрывозащиты «искробезопасная цепь i».
Обозначение преобразователей измерительных серии PR в соответствии с технической документацией:
PR
|
5 |
335 |
D |
1 2 3
1
2
3-
Модель измерительного преобразователя Идентификационный номер модификации Исполнение

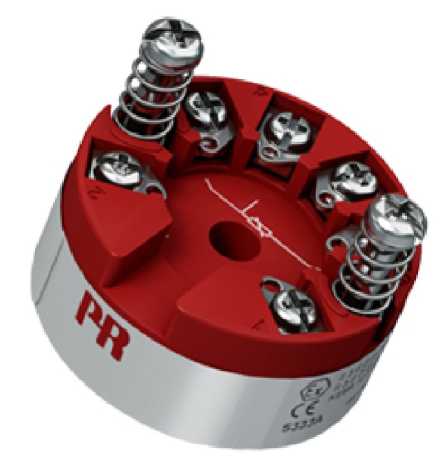

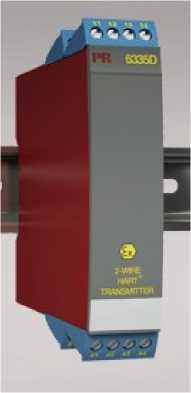

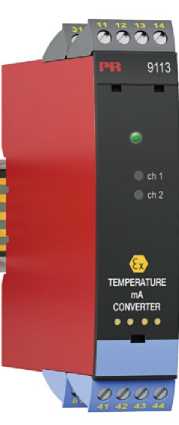

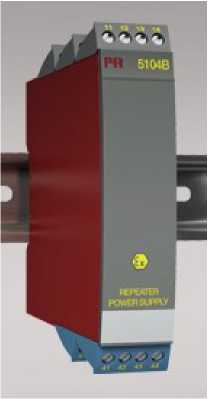

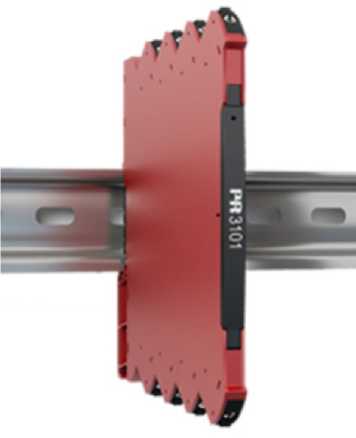

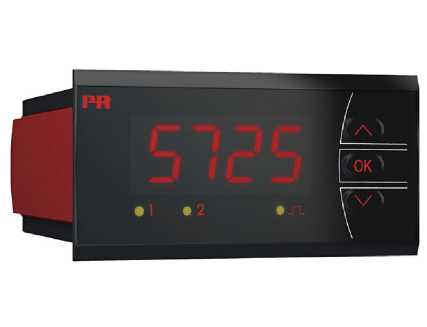

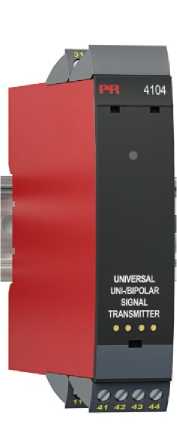

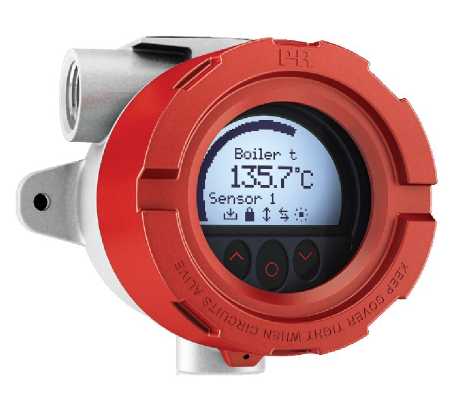

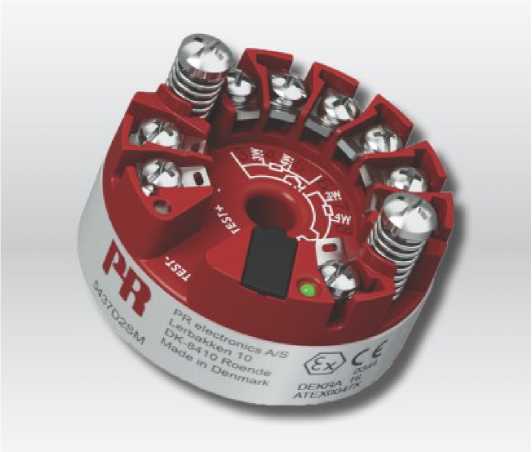

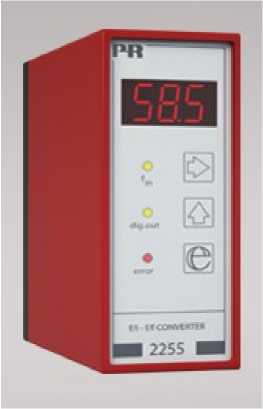

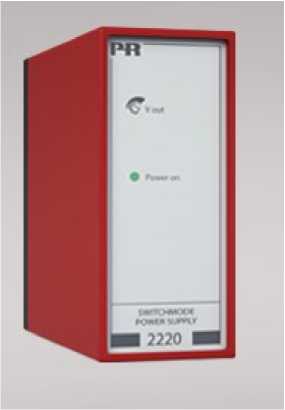

Фотографии общего вида преобразователей приведены на рисунках 1-11.
Рисунок 1 - Общий вид преобразователей измерительных серии
PR модификаций 2224, 2231, 2255, 2261, 2286, 2289
Рисунок 2 - Общий вид преобразователей измерительных серии PR модификаций 3101, 3102, 3103, 3104, 3105, 3108, 3109, 3311, 3112, 3113, 3114, 3117, 3118, 3185, 3186, 3331, 3333, 3337
Рисунок 3 - Общий вид преобразователей измерительных серии PR модификаций 4104, 4114, 4116, 4131, 4222
Рисунок 4 - Общий вид преобразователей измерительных серии PR модификаций 5331, 5333, 5334, 5335, 5337, 5343, 5350
Рисунок 5 - Общий вид преобразователей измерительных серии PR модификаций 5104, 5105, 5106, 5107, 5114, 5115, 5131, 5116, 5223
Рисунок 7 - Общий вид преобразователей измерительных серии PR модификаций 5531, 5714, 5715, 5725
Рисунок 6 - Общий вид преобразователей измерительных серии PR модификаций 6331, 6333, 6334, 6335, 6337, 6350
Рисунок 8 - Общий вид преобразователей измерительных серии PR модификации 7501 (выпускается в 2 цветах: красный и синий)
Рисунок 10 - Общий вид преобразователей измерительных серии PR модификаций 2204, 2279, 2284
Рисунок 9 - Общий вид преобразователей измерительных серии PR модификаций 9106, 9107, 9113, 9116
Рисунок 11 - Общий вид преобразователей измерительных серии PR модификаций 5437
Пломбирование преобразователей измерительных PR не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Данное ПО устанавливается в электронный блок преобразователей на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Preset |
|
Номер версии ПО, не ниже |
8.01.1002 |
|
Цифровой идентификатор ПО |
Не доступен |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазоны преобразований аналоговых и цифровых сигналов |
Пределы допускаемой основной абсолютной погрешности преобразования (*) |
Пределы допускаемой дополнительной абсолютной погрешности преобразования, на каждый 1 °С |
Пределы допускаемой основной приведенной погрешности преобразования (*), % (от диапазона преобразования) |
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной отклонением окружающей температуры от нормальных условий (от +20 до +28 °С), % (от диапазона преобразования)/1 °С | |
|
на входе |
на выходе | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
2204 |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 10 В от 2 до 10 В |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 10 В от 2 до 10 В |
— |
— |
±0,1 |
±0,01 |
|
2224 |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 10 В от 2 до 10 В от -10 до +10 В от 0 до 10 В |
Напряжение постоянного тока от -10 до +10 В |
— |
— |
±0,2 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
2231 |
Сила постоянного тока от 0 до 20 мА Сила переменного тока от 0 до 1 А Напряжение постоянного тока от 0 до 250 В Напряжение переменного тока от 0 до 250 В |
Релейный выход 500 ВА |
— |
— |
±0,2 |
±0,01 |
|
2255 |
Частота от 0 до 20 кГц |
Сила постоянного тока от 0 до 20 мА Напряжение постоянного тока от 0 до 10 В Релейный выход 300 ВА |
— |
— |
±0,1 |
±0,01 |
|
2261 |
Напряжение постоянного тока от -40 до +100 мВ |
Сила постоянного тока от 0 до 20 мА Напряжение постоянного тока от 0 до 10 В |
— |
— |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
2279 |
Сила переменного тока от 0 до 1 А частотой от 40 до 400 Гц |
Сила постоянного тока от 0 до 20 мА от 0 до 5 мА Напряжение постоянного тока от 0 до 0,25 В от 0 до 0,1 В от 0 до 2,5 В от 0 до 10 В |
— |
— |
±1 |
±0,01 |
|
2284 |
Напряжение переменного тока от 0 до 250 В частотой от 40 до 400 Гц |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА Напряжение постоянного тока от 0,2 до 1 В от 0 до 1 В от 0 до 10 В от 2 до 10 В от 0 до 2,5В |
— |
— |
±0,1 |
±0,01 |
|
2286 |
Сигналы от ТС Pt100 Сила постоянного тока от 0 до 20 мА Напряжение постоянного тока от 0 до 10 В |
Релейный выход 500 ВА |
— |
— |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
2289 |
Сигналы от ТС Pt100 |
Сила постоянного тока от 0 до 20 мА Напряжение постоянного тока от 0 до 10 В |
±0,2 °С |
±0,01 °С (для диапазона измерений до 100 °С) |
— |
— |
|
Сила постоянного тока от 0 до 20 мА |
— |
— |
±0,1 |
±0,01 (для диапазона измерений св. 100 °С) | ||
|
Напряжение постоянного тока от 0 до 10 В |
±0,1 |
±0,01 | ||||
|
3101 |
Сигналы от ТП J K |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
± 1 °С |
± 0,1 °С |
±0,1 |
±0,01 |
|
Напряжение постоянного тока от 0 до 5 В от 1 до 5 В | ||||||
|
3102 |
Сигналы от ТС Pt100 |
Сила постоянного ток от 0 до 20 мА от 4 до 20 мА |
±0,2 °С |
±0,02 °С |
±0,1 |
±0,01 |
|
Напряжение постоянного тока от 0 до 5 В от 1 до 5 В | ||||||
|
3103, 3108 |
Сила постоянного тока от 0 до 20 мА |
Сила постоянного тока от 0 до 20 мА |
— |
— |
±0,05 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
3104, 3109 |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
— |
— |
±0,05 |
±0,01 |
|
Напряжение постоянного тока от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
Напряжение постоянного тока от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
— |
— | |||
|
3105 |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
— |
— |
±0,2 |
±0,015 |
|
Напряжение постоянного тока от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
Напряжение постоянного тока от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
— |
— | |||
|
3111 |
Сигналы от ТП J K |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
±0,5 °С |
±0,1 °С |
±0,05 |
±0,01 |
|
Напряжение постоянного тока от 0 до 5 В от 1 до 5 В |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
3112 |
Сигналы от ТС Pt100 |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
±0,1 °С |
±0,02 °С |
±0,05 |
±0,01 |
|
Напряжение постоянного тока от 0 до 5 В от 1 до 5 В | ||||||
|
3113, 3331, 3337 |
Сигналы от ТС Pt100 |
Сила постоянного тока 0 до 20 мА |
±0,1 °С |
±0,02 °С |
±0,05 |
±0,01 |
|
Сигналы от ТП J K |
±0,5 °С |
±0,1 °С | ||||
|
3117, 3118 |
Сила постоянного тока от -10 до +10 мА от -20 до 20 мА |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
— |
— |
± 0,05 |
±0,01 |
|
Напряжение постоянного тока от -5 до 5 В от -10 до 10 В |
Напряжение постоянного тока от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
— |
— | |||
|
3333 |
Сигналы от ТС Pt100 |
Сила постоянного тока 0 до 20 мА |
±0,2 °С |
±0,02 °С |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
3114 |
Сигналы от ТС Pt100, Pt200, Pt1000 |
Сила постоянного тока от 0 до 20 мА |
±0,2 °С |
±0,02 °С |
±0,1 |
±0,01 |
|
Pt500, Ni200, Ni120 |
±0,3 °С |
±0,03 °С | ||||
|
Pt50, Pt400, Ni50 |
±0,4 °С |
±0,04 °С | ||||
|
Pt250, Pt300 |
±0,6 °С |
±0,06 °С | ||||
|
Pt20 |
±0,8 °С |
±0,08 °С | ||||
|
Pt10 |
±1,4 °С |
±0,14 °С | ||||
|
Сигналы от ТП E, J, K, L (DIN 43710), N, T, U |
±1 °С |
±0,1 °С | ||||
|
R, S, L, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
B от 160 до 400 °C вкл. св. 400 до +1820 °C |
±4,5 °С ±2 °С |
±0,45 °С ±0,2 °С | ||||
|
Сила постоянного тока от 0 до 20 мА |
±16 мкА |
±1,6 мкА | ||||
|
3114 |
Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В |
Сила постоянного тока от 0 до 20 мА |
±0,8 мВ |
±0,08 мВ |
±0,1 |
±0,01 |
|
от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±8 мВ |
±0,8 мВ | ||||
|
Сопротивление от 0 до 10 кОм |
— |
— | ||||
|
3185 |
Сила постоянного тока от 0 до 20 мА |
Сила постоянного тока от 0 до 20 мА |
±(10 мкА + 0,05%-tn) |
±2 мкА |
— |
— |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
3186А |
Сила постоянного тока от 4 до 20 мА |
Сила постоянного тока от 4 до 20 мА |
±8 мкА |
±0,48 мкА (для tamb>+25 °С и напряжения питания до 24 В включ.) ±1,68 мкА (для tamb<+25 °С и напряжения питания до 24 В включ.) ±(0,02 • ипит) мкА (для tamb>+25 °С и напряжения питания ипит св. 24 В) ±(0,047 • ипит) мкА (для tamb<+25 °С и напряжения питания ипит св. 24 В) |
— |
— |
|
3186В |
Сила постоянного тока от 4 до20 мА |
Сила постоянного тока от 4 до 20 мА |
±8 мкА |
±0,48 мкА (для tamb>+25°C и напряжения питания до 24 В включ.) ±1,12 мкА (для tamb<+25°C и напряжения питания до 24 В включ.) ±(0,02 • ипит) мкА (для tamb>+25°C и напряжения питания ипит свыше 24 В) ±(0,047 • ипит) мкА (для tamb<+25°C и напряжения питания ипит св. 24 В) |
— |
— |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
4104 |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА от -10 до 10 мА от -20 до 20 мА |
Сила постоянного тока от 0 до 20 мА Напряжение постоянного тока от 0 до 10 В |
— |
— |
±0,05 |
±0,01 |
|
Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В от -1 до 1 В от -5 до 5 В от -10 до 10 В |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
4114 |
Сигналы от ТС Pt100 |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА от 20 до 0 мА от 20 до 4 мА Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В от 1 до 0 В от 1 до 0,2 от 5 до 0 В от 5 до 1 В от 10 до 2 В от 10 до 0 В |
±0,2 °С |
±0,01 °С |
±0,1 |
±0,01 |
|
Pt10, Pt20, Pt50, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000, Ni50, Ni100, Ni120, Ni1000, Cu10, Cu20, Cu50, Cu100 |
— |
— | ||||
|
Сигналы от ТП R, S, LR, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
B от +85 до +200 °C вкл. св. +200 до +1820 °C |
±4 °С ±2 °С |
±0,4 °С ±0,2 °С | ||||
|
E, J, K, L, N, T, U |
±1 °С |
±0,05 °С | ||||
|
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
±4 мкА |
±0,4 мкА | ||||
|
Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±20 мкВ |
±2 мкВ | ||||
|
Сопротивление от 0 до 10 кОм |
±0,1 Ом |
±0,01 Ом |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
4116 |
Сигналы от ТС Pt100 |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА от 20 до 0 мА от 20 до 4 мА Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В от 1 до 0 В от 1 до 0,2 от 5 до 0 В от 5 до 1 В от 10 до 2 В от 10 до 0 В Релейный выход 500 ВА |
±0,2 °С |
±0,01 °С |
±0,1 |
±0,01 |
|
Pt10, Pt20, Pt50, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000, Ni50, Ni100, Ni120, Ni1000, Cu10, Cu20, Cu50, Cu100 |
— |
— | ||||
|
Сигналы от ТП R, S, LR, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
B от +85 до +200 °C вкл. св. +200 до +1820 °C |
±4 °С ±2 °С |
±0,4 °С ±0,2 °С | ||||
|
E, J, K, L, N, T, U |
±1 °С |
±0,05 °С | ||||
|
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
±4 мкА |
±0,4 мкА | ||||
|
Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±20 мкВ |
±2 мкВ | ||||
|
Сопротивление от 0 до 10 кОм |
±0,1 Ом |
±0,01 Ом |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
4131 |
Сигналы от ТС Pt100 |
Релейный выход 500 ВА |
±0,2 °С |
±0,01 °С |
±0,1 |
±0,01 |
|
Pt10, Pt20, Pt50, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000, Ni50, Ni100, Ni120, Ni1000, Cu10, Cu20, Cu50, Cu100 |
— |
— | ||||
|
Сигналы от ТП R, S, LR, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
B от +85 до +200 °C вкл. св. +200 до +1820 °C |
±4 °С ±2 °С |
±0,4 °С ±0,2 °С | ||||
|
E, J, K, L, N, T, U |
±1 °С |
±0,05 °С | ||||
|
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
±4 мкА |
±0,4 мкА | ||||
|
Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±20 мкВ |
±2 мкВ | ||||
|
Сопротивление от 0 до 10 кОм |
±0,1 Ом |
±0,01 Ом |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
4222 |
Сигналы от ТС Pt100 |
Сила постоянного тока от 0 до 20 мА Напряжение постоянного тока от 0 до 10 В Частота от 0 до 25 кГц |
±0,2 °С |
±0,01 °С |
±0,1 |
±0,01 |
|
Pt10, Pt20, Pt50, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000, Ni50, Ni100, Ni120, Ni1000, Cu10, Cu20, Cu50, Cu100 |
— |
— | ||||
|
Сигналы от ТП B, R, S, L, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
E, J, K, L (DIN 43710), N, T, U |
±1 °С |
±0,05 °С | ||||
|
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА |
±4 мкА |
±0,4 мкА | ||||
|
Напряжение постоянного тока от 0 до 1 В от 0,2 до 1 В от 0 до 2,5 В от 0,5 до 2,5 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±20 мкВ |
±2 мкВ | ||||
|
Сопротивление от 0 до 10 кОм |
±0,1 Ом |
±0,01 Ом |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5104 |
Сила постоянного тока от 0 до 20 мА |
Сила постоянного тока от 0 до 20 мА |
±16 мкЛ |
±1,6 мкЛ |
±0,1 |
±0,01 |
|
Напряжение постоянного тока от 0 до 10 В |
Напряжение постоянного тока от 0 до 10 В |
±8 мВ |
±0,8 мВ | |||
|
5105 |
Сила постоянного тока от 0 до 20 мА |
Сила постоянного тока от 0 до 20 мА |
±16 мкЛ |
±1,6 мкЛ |
±0,1 |
±0,01 |
|
Напряжение постоянного тока от 0 до 10 В |
Напряжение постоянного тока от 0 до 1 В от 0 до 10 В |
±8 мВ |
±0,8 мВ | |||
|
5106, 5107 |
Сила постоянного тока от 4 до 20 мА |
Сила постоянного тока от 4 до 20 мА протокол HART |
±16 мкЛ |
±1,6 мкЛ |
±0,1 |
±0,01 |
5116 |
Сигналы от ТС Pt100, Ni100 |
Сила постоянного тока от 0 до 20 мА Напряжение постоянного тока от 0 до 10 В |
±0,2 °С |
±0,01 °С |
±0,05 |
±0,01 |
|
Сигналы от ТП B, R, S, L, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
E, J, K, L (DIN 43710), N, T, U |
±1 °С |
±0,05 °С | ||||
|
Сила постоянного тока от 0 до 100 мА |
±4 мкЛ |
±0,4 мкЛ | ||||
|
Напряжение постоянного тока от 0 до 250 В |
±10 мкВ |
±1 мкВ | ||||
|
Сопротивление от 0 до 5 кОм |
±0,1 Ом |
±0,01 Ом |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5131 |
Сигналы от ТС Pt100, Ni100 |
Сила постоянного тока от 0 до 100 мА Напряжение постоянного тока от 0 до 250 В |
±0,2 °С |
±0,01 °С |
±0,05 |
±0,01 |
|
Сигналы от ТП B, R, S, L, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
E, J, K, L (DIN 43710), N, T, U |
±1 °С |
±0,05 °С | ||||
|
Сила постоянного тока от 0 до 100 мА |
±4 мкА |
±0,4 мкА | ||||
|
Напряжение постоянного тока от 0 до 250 В |
±10 мкВ |
±1 мкВ | ||||
|
Сопротивление от 0 до 5 кОм |
±0,1 Ом |
±0,01 Ом | ||||
|
5223 |
Частота от 0 до 20 кГц |
Сила постоянного тока от 0 до 20 мА |
— |
— |
±0,1 |
±0,01 |
|
5225 |
Частота от 0 до 20 кГц |
Сила постоянного тока от 0 до 20 мА |
±0,1 |
±0,01 | ||
|
5331 |
Сигналы от ТС Pt100, Ni100 |
Сила постоянного тока от 4 до 20 мА |
±0,2 °С |
±0,01 °С |
±0,05 |
±0,01 |
|
Сигналы от ТП B, R, S, L, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
E, J, K, L (DIN 43710), N, T, U |
±1 °С |
±0,05 °С | ||||
|
Сопротивление от 0 до 5 кОм |
±0,1 Ом |
±0,01 Ом | ||||
|
Напряжение постоянного тока от -12 до +800 мВ |
±10 мкВ |
± 1 мкВ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5333 |
Сигналы от ТС Pt100, Ni100 |
Сила постоянного тока от 4 до 20 мА |
±0,3 °С |
± 0,01 °С |
±0,1 |
±0,01 |
|
от 0 до 5 кОм |
±0,2 Ом |
±0,02 Ом | ||||
|
5334 |
Сигналы от ТП B, R, S, L, W3, W5 |
Сила постоянного тока от 4 до 20 мА |
±2 °С |
±0,2 °С |
±0,05 |
±0,01 |
|
E, J, K, L (DIN 43710), N, T, U |
±1 °С |
±0,05 °С | ||||
|
Напряжение постоянного тока от -12 до +150 мВ |
±10 мкВ |
±1 мкВ | ||||
|
5335 |
Сигналы от ТС Pt100, Pt1000 |
Сила постоянного тока от 4 до 20 мА протокол HART |
±0,1 °С |
±0,005 °С |
±0,05 |
±0,005 |
|
Ni100 |
±0,2 °С |
±0,005 °С | ||||
|
Сопротивление от 0 до 7 кОм |
±0,1 Ом |
±0,005 Ом | ||||
|
Напряжение постоянного тока от -800 до +800 мВ |
±10 мкВ |
±0,5 мкВ | ||||
|
Сигналы от ТП B, R, S, L, W3, W5 |
±1 °С |
±0,1 °С | ||||
|
E, J, K, N, T, U, L (DIN 43710) |
±0,5 °С |
±0,025 °С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5337 |
Сигналы от ТС Pt50, Pt100, Pt200, Pt500, Pt1000 |
Сила постоянного тока от 4 до 20 мА протокол HART |
±0,1 °С |
±0,005 °С |
±0,05 |
±0,005 |
|
Ni50, Ni100, Ni120, Ni1000 |
±0,2 °С |
±0,005 °С | ||||
|
Сопротивление от 0 до 7 кОм |
±0,1 Ом |
±0,005 Ом | ||||
|
Напряжение постоянного тока от -800 до +800 мВ |
±10 мкВ |
±0,5 мкВ | ||||
|
Сигналы от ТП R, S, L, W3, W5 |
±1 °С |
±0,1 °С | ||||
|
B до 85 вкл. св. 85 до 160 °C вкл. св. 160 до 400 °C вкл. св. 400 °C |
и и и ООО 00 СП — -н -н -н |
±0,8 °С ±0,3 °С ±0,1 °С | ||||
|
E, J, K, N, T, U, L (DIN 43710) |
±0,5 °С |
±0,025 °С | ||||
|
5343 |
Сопротивление от 0 до 100 кОм |
Сила постоянного тока от 4 до 20 мА |
±0,05 Ом |
±0,002 Ом |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5350 |
Сигналы от ТС Pt100, Pt1000 |
Протоколы PROFIBUS PA FOUNDATION Fieldbus |
±0,1 °С |
±0,002 °С |
±0,05 |
±0,002 |
|
Pt10, Pt20, Pt50, Pt200, Pt250, Pt300, Pt400, Pt500 |
— |
— | ||||
|
Ni100 |
±0,15 °С |
±0,002 °С | ||||
|
Ni50, Ni120, Ni1000 |
— |
— | ||||
|
Си10 |
±1,3 °С |
±0,02 °С | ||||
|
Cu20, Cu50, Cu100 |
- |
— | ||||
|
Сопротивление от 0 до 10 кОм |
±0,05 Ом |
±0,002 Ом | ||||
|
Напряжение постоянного тока от -800 до +800 мВ |
±10 мкВ |
±0,2 мкВ | ||||
|
Сигналы от ТП B, R, S, W3, W5 |
±1 °С |
±0,025 °С | ||||
|
E, J, K, N, T, U, L (DIN 43710) |
±0,5 °С |
±0,010 °С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5437 |
Сигналы от ТС Pt10 |
Сила постоянного тока от 4 до 20 мА протокол HART |
±0,8 °С |
±0,020 °С |
. ** ±Y |
±0,0015 |
|
Pt20 |
±0,4 °С |
±0,010 °С | ||||
|
Pt50 |
±0,16 °С |
±0,004 °С |
±0,002 | |||
|
Pt100 |
±0,04 °С |
±0,002 °С |
±0,0015 | |||
|
Pt200 |
±0,08 °С |
±0,002 °С | ||||
|
Pt500 до +180 °С вкл. св. +180 °С |
±0,08 °С ±0,16 °С |
±0,002 °С | ||||
|
Pt1000 |
±0,08 °С |
±0,002 °С | ||||
|
Pt2000 до +300 °С вкл. св. +300 °С |
±0,08 °С ±0,4 °С |
±0,002 °С | ||||
|
Pt10000 |
±0,16 °С |
±0,002 °С | ||||
|
Ni10 |
±1,6 °С |
±0,020 °С | ||||
|
Ni20 |
±0,8 °С |
±0,010 °С | ||||
|
Ni50 |
±0,32 °С |
±0,004 °С | ||||
|
Ni100 |
±0,16 °С |
±0,002 °С | ||||
|
Ni120 |
±0,16 °С |
±0,002 °С | ||||
|
Ni200 |
±0,16 °С |
±0,002 °С | ||||
|
Ni500 |
± 0,16 °С |
±0,002 °С | ||||
|
Ni1000 |
±0,16 °С |
±0,002 °С | ||||
|
Ni2000 |
±0,16 °С |
±0,002 °С | ||||
|
Ni10000 |
±0,32 °С |
±0,002 °С | ||||
|
Cu5 |
±1,6 °С |
±0,040 °С | ||||
|
Cu10 |
±0,8 °С |
±0,020 °С | ||||
|
Cu20 |
±0,4 °С |
±0,010 °С | ||||
|
Cu50 |
±0,2 °С |
±0,004 °С | ||||
|
Cu100 до -100 °С вкл. св. -100 °С |
±0,2 °С ±0,1 °С |
±0,002 °С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5437 |
Cu200 |
Сила постоянного тока от 4 до 20 мА протокол HART |
±0,08 °С |
±0,002 °С | ||
|
Cu500 |
±0,16 °С |
±0,002 °С | ||||
|
Cu1000 |
±0,08 °С |
±0,002 °С | ||||
|
Сопротивление от 0 до 400 Ом |
±40 мОм |
±2 мОм |
±0,002 | |||
|
от 0 до 100 кОм |
±4 Ом |
±0,2 Ом | ||||
|
Напряжение постоянного тока от -20 до +100 мВ |
±5 мкВ |
±0,2 мкВ |
±0,0015 | |||
|
от -100 до +1700 мВ |
±0,1 мВ |
±36 мкВ | ||||
|
от -800 до +800 мВ |
±0,1 мВ |
±32 мкВ | ||||
|
Сигналы от ТП E |
±0,2 °С |
±0,025 °С |
. ** ±Y |
±0,0015 | ||
|
J |
±0,25 °С |
±0,025 °С | ||||
|
K |
±0,25 °С |
±0,025 °С | ||||
|
L (DIN 43710) |
±0,35 °С |
±0,025 °С | ||||
|
N |
±0,4 °С |
±0,025 °С | ||||
|
T до -50 °С вкл. св. -50 °С |
±1,8 °С ±0,25 °С |
±0,025 °С | ||||
|
U до 0 °С вкл. св. 0 °С |
±0,8 °С ±0,4 °С |
±0,025 °С | ||||
|
L |
±0,2 °С |
±0,1 °С | ||||
|
R до 50 °С вкл. св. 50 °С до 200 °С вкл. св. 200 °С |
±0,5 °С ±1 °С |
±0,1 °С ±0,1 °С | ||||
|
S до 50 °С вкл. св. 50 °С до 200 °С вкл. св. 200 °С |
±0,5 °С ±1 °С |
±0,1 °С ±0,1 °С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5437 |
W3 |
Сила постоянного тока от 4 до 20 мА протокол HART |
±0,6 °С |
±0,1 °С |
. ** ±Y |
±0,0015 |
|
W5 |
±0,4 °С |
±0,1 °С | ||||
|
B до 85 °С вкл. св. 85 до 160 °С вкл. св. 160 до 400 °С вкл. св. 400°C |
±8 °С ±3 °С ±1 °С |
±0,8 °С ±0,1 °С ±0,1 °С | ||||
|
5531 |
Сила постоянного тока от 4 до 20 мА |
Индикация от -9999 до +9999 |
— |
— |
±0,1 |
±0,01 |
|
5714, 5715 |
Сигналы от ТС Pt100 |
Сила постоянного тока от 0 до 20 мА от 4 до 20 мА от 20 до 0 мА от 20 до 4 мА Релейный выход 500 ВА Индикация от -1999 до +9999 |
±0,2 °С |
±0,01 °С |
±0,1 |
±0,01 |
|
Pt10, Pt20, Pt50, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 |
— |
— | ||||
|
Ni50, Ni100, Ni120, Ni1000, |
— |
— | ||||
|
Cu10, Cu20, Cu50, Cu100 |
— |
— | ||||
|
Сигналы от ТП R, S, L, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
E, J, K, N, T, U, L (DIN 43710) |
±1 °С |
±0,05 °С | ||||
|
B от 85 до 200 °С вкл. св. 200 до 1820°С |
±4 °С ±2 °С |
±0,4 °С ±0,2 °С | ||||
|
Сила постоянного тока от 0 до 20 мА |
±4 мкА |
±0,4 мкА | ||||
|
Напряжение постоянного тока от 0 до 12 В |
±20 мкВ |
±2 мкВ | ||||
|
Сопротивление от 0 до 10 кОм |
±0,1 Ом |
±0,01 Ом |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5725 |
Частота от 0,001 Гц до 50 кГц |
Сила постоянного тока от 0 до 20 мА Релейный выход 500 ВА Индикация от -1999 до +9999 (4 разряда) |
— |
— |
±0,05 на дисплей и реле ±0,1 на аналоговый выход |
±0,01 |
|
6185 |
Сила постоянного тока от 0 до 23 мА |
Сила постоянного тока от 0 до 20 мА |
±16 мкА |
±1,6 мкА |
±0,1 |
±0,01 |
|
6331 |
Сигналы от ТС Pt100, Ni100 |
Сила постоянного тока от 4 до 20 мА |
±0,2 °С |
±0,01 °С |
±0,05 |
±0,01 |
|
Сопротивление от 0 до 5 кОм |
±0,1 Ом |
±0,01 Ом | ||||
|
Сигналы от ТП B, R, S, L, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
E, J, K, N, T, U, L (DIN 43710) |
±1 °С |
±0,05 °С | ||||
|
Напряжение постоянного тока от -800 до +800 мВ |
±10 мкВ |
±1 мкВ | ||||
|
6333 |
Сигналы от ТС Pt100, Ni100 |
Сила постоянного тока от 3,5 до 23 мА |
±0,3 °С |
±0,01 °С |
±0,1 |
±0,01 |
|
Сопротивление от 0 до 10 кОм |
±0,2 Ом |
±0,02 Ом | ||||
|
6334 |
Сигналы от ТП B, R, S, L, W3, W5 |
Сила постоянного тока от 4 до 20 мА |
±2 °С |
±0,2 °С |
±0,05 |
±0,01 |
|
E, J, K, N, T, U, L (DIN 43710) |
±1 °С |
±0,05 °С | ||||
|
Напряжение постоянного тока от -12 до +150 мВ |
±10 мкВ |
±1 мкВ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
6335 |
Сигналы от ТС Pt100, Pt1000 |
Сила постоянного тока от 4 до 20 мА Протокол HART |
±0,1 °С |
±0,005 °С |
±0,05 |
±0,005 |
|
Ni100 |
±0,2 °С |
±0,005 °С | ||||
|
Сопротивление от 0 до 7 кОм |
±0,1 Ом |
±0,005 Ом | ||||
|
Напряжение постоянного тока от -800 до +800 мВ |
±10 мкВ |
±0,5 мкВ | ||||
|
Сигналы от ТП B, R, S, L, W3, W5 |
±1 °С |
±0,1 °С | ||||
|
E, J, K, N, T, U, L (DIN 43710) |
±0,5 °С |
±0,025 °С | ||||
|
6337 |
Сигналы от ТС Pt50, Pt100, Pt200, Pt500, Pt1000 |
Сила постоянного тока от 4 до 20 мА Протокол HART |
±0,1 °С |
±0,005 °С |
±0,05 |
±0,005 |
|
Ni50, Ni100, Ni120, Ni1000 |
±0,2 °С |
±0,005 °С | ||||
|
Сопротивление от 0 до 7 кОм |
±0,1 Ом |
±0,005 Ом | ||||
|
Напряжение постоянного тока от -800 до +800 мВ |
±10 мкВ |
±0,5 мкВ | ||||
|
Сигналы от ТП R, S, L, W3, W5 |
±1 °С |
±0,1 °С | ||||
|
B до 85 °С не вкл. от 85 до 160 °С вкл. св. 160 до 400 °С вкл. св. 400 °C |
н- н- н- — W 00 I ООО поп |
±0,8 °С ±0,3 °С ±0,1 °С | ||||
|
Сигналы от ТП E, J, K, N, T, U, L (DIN 43710) |
±0,5 °С |
±0,025 °С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
6350 |
Сигналы от ТС Pt100, Pt1000 |
Протоколы PROFIBUS PA, FOUNDATION Fieldbus |
±0,1 °С |
±0,002 °С |
±0,05 |
±0,002 |
|
Pt25, Pt50, Pt100 Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 |
— |
— | ||||
|
Ni100, Ni120, Ni200, Ni500, Ni1000 |
±0,15 °С |
±0,002 °С | ||||
|
Ni25, Ni50, Ni100, Ni120, Ni200, Ni500, Ni1000 |
— |
— | ||||
|
Си10 |
±1,3 °С |
±0,02 °С | ||||
|
Cu10, Cu20, Cu50, Cu100, Cu200, Cu500,Cu1000 |
— |
— | ||||
|
Сопротивление от 0 до 10 кОм |
±0,05 Ом |
±0,002 Ом | ||||
|
Напряжение постоянного тока от -800 до +800 мВ |
±10 мкВ |
±0,2 мкВ | ||||
|
Сигналы от ТП B, R, S, W3, W5 |
±1 °С |
±0,025 °С | ||||
|
E, J, K, N, T, U, L (DIN 43710) |
±0,5 °С |
±0,010 °С | ||||
|
Сила постоянного тока от -100 до +100 мА |
±1 мкА |
±0,06 мкА |
±0,003 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
7501 |
Сигналы от ТС Pt50, Pt100, Pt200, Pt500, Pt1000 |
Сила постоянного тока от 4 до 20 мА Протокол HART 5-разрядная индикация |
±0,1 °С |
±0,005 °С |
±0,05 |
±0,005 |
|
Ni50, Ni100, Ni120, Ni1000 |
±0,2 °С |
±0,005 °С | ||||
|
Сопротивление от 0 до 7 кОм |
±0,1 Ом |
±0,005 Ом | ||||
|
Напряжение постоянного тока от -800 до +800 мВ |
±10 мкВ |
±0,5 мкВ | ||||
|
Сигналы от ТП R, S, L, W3, W5 |
±1 °С |
±0,1 °С | ||||
|
B до 85 °C не вкл. от 85 до 160 °C вкл. св. 160 до 400 °C вкл. св. 400 °C |
и и и ООО 00 СП — -н -н -н |
±0,8 °С ±0,3 °С ± 0,1 °С | ||||
|
E, J, K, N, T, U, L (DIN 43710) |
±0,5 °С |
±0,025 °С | ||||
|
9106, 9107 |
Сила постоянного тока от 3,5 до 23 мА |
Сила постоянного тока от 3,5 до 23 мА |
±16 мА |
±1,6 мА |
— |
— |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
9113 |
Сила постоянного тока от 0 до 20 мА |
Сила постоянного тока от 4 до 20 мА |
±16 мкЛ |
±1,6 мкЛ |
±0,05 |
±0,005 |
|
Сигналы от ТС Pt100, Pt200, Pt1000 |
±0,2 °С |
±0,02 °С | ||||
|
Pt500, Ni100, Ni120, Ni1000 |
±0,3 °С |
±0,03 °С | ||||
|
Pt50, Pt400, Ni50 |
±0,4 °С |
±0,04 °С | ||||
|
Pt250, Pt300 |
±0,6 °С |
±0,06 °С | ||||
|
Pt20 |
±0,8 °С |
±0,08 °С | ||||
|
Pt10 |
±1,4 °С |
±0,14 °С | ||||
|
Сигналы от ТП R, S, L, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
B от 160 до 400 °C не вкл. от. 400 °C |
±4,5 °С ±2 °С |
±0,45 °С ±0,2 °С | ||||
|
E, J, K, N, T, U, L (DIN 43710) |
±1 °С |
±0,1 °С | ||||
|
9116 |
Сила постоянного тока от 0 до 20 мА |
Сила постоянного тока от 4 до 20 мА |
±16 мкЛ |
±1,6 мкЛ |
±0,05 |
±0,005 |
|
Напряжение постоянного тока от 0 до 10 В |
±20 мкВ |
±2 мкВ | ||||
|
Сопротивление от 0 до 10 кОм |
— |
— | ||||
|
Сигналы от ТС Pt100, Pt200, Pt1000 |
±0,2 °С |
±0,02 °С | ||||
|
Pt500, Ni100, Ni120, Ni1000 |
±0,3 °С |
±0,03 °С | ||||
|
Pt50, Pt400, Ni50 |
±0,4 °С |
±0,04 °С | ||||
|
Pt250, Pt300 |
±0,6 °С |
±0,06 °С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
9116 |
Pt20 |
Сила постоянного тока от 4 до 20 мА |
±0,8 °С |
±0,08 °С |
±0,05 |
±0,005 |
|
Pt10 |
±1,4 °С |
±0,14 °С | ||||
|
Сигналы от ТП R, S, L, W3, W5 |
±2 °С |
±0,2 °С | ||||
|
B от +160 до +400 °С вкл. св. +400 °C E, J, K, L (DIN 43710), N, T, U |
±4,5 °С ±2 °С ±1 °С |
±0,45 °С ±0,2 °С ±0,1 °С | ||||
|
Примечание * - принимается большее значение Л /. АЛ ** - у = +|-—.100 — 0,01 - пределы допускаемой основной приведенной погрешности преобразования (/) рассчитывается с учетом \ )) погрешности аналогового выхода и зависит от значений пределов допускаемой основной абсолютной погрешности преобразования (Л) и диапазона преобразования (tn). Модели преобразователей 3101, 3102, 3111, 3112, 3114, 3103, 3108, 3104, 3105, 3109, 3113, 3117, 3118, 3185, 3186, 3331, 3333, 3337, 4104, 4114, 4116, 5114, 5115, 5116, 5131, 5331, 5334, 5333, 5335, 5337, 5343, 5350, 5437A, 5437D, 5531, 5714, 5715, 5725, 6331, 6334, 6333, 6335, 6337, 6350, 7501, 9113, 9116 имеют возможность работы с расширенным на 5 % в каждую сторону диапазоном входных и выходных сигналов в виде силы постоянного тока (от 3,8 до 20,5 мА), сохраняя при этом нормированные метрологические характеристики, а также функцию диагностики ошибок первичных датчиков с выдачей информации в виде фиксированного выходного сигнала 0 мА, 3,5мА или 23 мА в зависимости от типа сбоя. | ||||||
Таблица 3 - Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары
|
Модификация |
Пределы допускаемой абсолютной погрешности, °С |
|
3114, 4114, 4116, 4131 |
±(2,0+0,4-At)* |
|
4222 |
±1,0 °С |
|
3101, 3102, 3111, 3112, 3113, 3331, 3333,3337 |
±2,5 °С |
|
5114, 5115, 5116, 5131 |
±1,0 °С |
|
5331, 5334, 5335, 5337 |
±0,5 °С |
|
6331, 6334, 6335, 6337 | |
|
6350, 5350 |
±0,5 °С |
|
5437 |
±0,08 °С |
|
7501 |
±0,5 °С |
|
5714, 5715, 9113, 9116 |
±(2,0+0,4-At)* |
|
Примечание: *At = tвн - tamb, где: 1вн - внутренняя температура, °С; tamb - температура окружающей среды, °С | |
Таблица 4 - Диапазон измерений температуры в зависимости от типа НСХ первичных преобразователей
|
Тип НСХ первичного преобразователя |
Диапазон измерений температуры, °С |
|
B |
от 0 до +1820 |
|
E |
от -200 до +1000 |
|
J |
от -100 до +1200 |
|
K |
от -180 до +1372 |
|
L |
от -200 до +900 |
|
N |
от -180 до +1300 |
|
R |
от -50 до +1760 |
|
S |
от -50 до +1760 |
|
T |
от -200 до +400 |
|
U |
от -200 до +600 |
|
W3 |
от 0 до +2300 |
|
W5 |
от 0 до +2300 |
|
Pt25, Pt50, Pt100 Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 |
от -200 до +850 |
|
Ni25, Ni50, Ni100, Ni120, Ni200, Ni500, Ni1000 |
от -60 до +250 |
|
Cu10, Cu20, Cu50, Cu100, Cu200, Cu500,Cu1000 |
от -180 до +200 |
Таблица 5 - Основные технические характеристики
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Модифи кация |
Параметры электрического питания |
Габаритные размеры средства измерений, мм, не более |
Масса, кг, не более |
Условия эксплуатации |
Маркировка взрывозащиты |
|
2204D |
от 19,2 до 28,8 В напряжения постоянного тока |
80,5x35,5x84,5 |
0,110 |
от -20 до +60 °С до 95 % без конденсата от 84,0 до 106,7 кПа |
— |
|
2204P |
от 21,6 до 253 В напряжения переменного тока частотой от 50 до 60 Гц; от 19,2 до 300 В напряжения постоянного тока |
0,160 | |||
|
2279P | |||||
|
2279D |
от 19,2 до 28,8 В напряжения постоянного тока |
0,100 | |||
|
2224 |
от 9,6 до 14,4 или от 19,2 до 28,8 В напряжения постоянного тока |
0,130 | |||
|
2261 |
от 19,2 до 28,8 В напряжения постоянного тока |
0,130 | |||
|
2289 | |||||
|
2231D |
от 21,6 до 253 В напряжения переменного тока частотой от 50 до 60 Гц; от 19,2 до 300 В напряжения постоянного тока |
0,125 | |||
|
2255 |
от 19,2 до 28,8 В напряжения постоянного тока |
0,125 | |||
|
2284D | |||||
|
2231P |
0,175 | ||||
|
2284P |
от 21,6 до 253 В напряжения переменного тока частотой от 50 до 60 Гц; от 19,2 до 300 В напряжения постоянного тока |
0,165 | |||
|
2286 |
от 19,2 до 28,8 В напряжения постоянного тока |
0,140 | |||
|
3101 |
от 16,8 до 31,2 В напряжения постоянного тока |
113x6,1x115 |
0,070 |
от -25 до +70 °С до 95 % без конденсата от 84,0 до 106,7 кПа |
Ex |
|
3102 | |||||
|
3103 | |||||
|
3104 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
3108 | |||||
|
3109 | |||||
|
3111 |
от 16,8 до 31,2 В | ||||
|
3112 | |||||
|
3113 |
напряжения постоянного тока | ||||
|
3114 | |||||
|
3117 | |||||
|
3118 |
от -25 до +70 °С до 95 % без конденсата от 84,0 до 106,7 кПа | ||||
|
3185 |
от измерительного канала | ||||
|
3186 |
от 6 до 35 В напряжения постоянного тока | ||||
|
3331 |
от 5,5 до 35 В напряжения постоянного тока |
113x6,1x115 |
0,070 |
Ex | |
|
3333 |
от 3,3 до 35 В напряжения постоянного тока | ||||
|
3337 |
от 6,2 до 35 В напряжения постоянного тока | ||||
|
3105 |
от 16,8 до 31,2 В напряжения постоянного тока |
от 0 до +70 °С до 95 % без конденсата от 84,0 до 106,7 кПа | |||
|
4104 | |||||
|
4114 | |||||
|
4116 |
109x23,5x104 |
0,250 |
— | ||
|
4131 |
от 21,6 до 253 В | ||||
|
4222 |
напряжения | ||||
|
5104 |
переменного тока |
от -20 до +60 °С до 95 % без конденсата от 84,0 до 106,7 кПа | |||
|
5105 |
частотой от 50 до 60 Гц; |
0,225 | |||
|
5114 |
от 19,2 до 300 В | ||||
|
5115 |
напряжения постоянного | ||||
|
5106 |
тока |
109x23,5x130 |
0,246 | ||
|
5107 |
0,250 | ||||
|
5223 | |||||
|
5116 |
0,235 | ||||
|
5131 |
от 7,5 до 35 В напряжения постоянного тока |
0,195 |
Ex | ||
|
5331 |
от 7,2 до 35 В напряжения постоянного тока | ||||
|
5133 |
от 8 до 35 В напряжения постоянного |
от -55 до +85 °С до 95 % без конденсата от 84,0 до 106,7 кПа | |||
|
5334 |
от 7,2 до 35 В напряжения постоянного тока |
044x20,2 |
0,050 | ||
|
5335 |
от 8 до 35 В напряжения постоянного тока | ||||
|
5337 | |||||
|
5350 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
5343 |
от 8 до 35 В напряжения постоянного тока |
044x20,2 |
0,050 |
от -40 до +85 °С до 95 % без конденсата от 84,0 до 106,7 кПа |
Ex |
|
5437A |
от 7,5 до 48 В напряжения постоянного тока |
от -55 до +85 °С до 95 % без конденсата от 84,0 до 106,7 кПа | |||
|
5437D |
от 7,5 до 30 В напряжения постоянного тока | ||||
|
5531 |
от измерительного канала |
48x96x0120 |
0,200 |
от -20 до +60 °С до 95 % без конденсата от 84,0 до 106,7 кПа |
— |
|
5714 |
от 21,6 до 253 В напряжения переменного тока частотой от 50 до 60 Гц; от 19,2 до 300 В напряжения постоянного тока |
0,230 | |||
|
5715 |
0,260 | ||||
|
5725 |
0,230 | ||||
|
6185 |
от измерительного канала |
109x23,5x0104 |
один канал: 0,155 / два канала: 0,180 / четыре канала: 0,230 | ||
|
6331 |
от 7,2 до 35 В напряжения постоянного тока |
один канал: 0,145 / два канала: 0,185 |
от -55 до +85 °С до 95 % без конденсата от 84,0 до 106,7 кПа |
Ex | |
|
6333 |
от 8 до 35 В напряжения постоянного тока | ||||
|
6334 |
от 7,2 до 35 В напряжения постоянного тока | ||||
|
6335 |
от 8 до 35 В напряжения постоянного тока | ||||
|
6350 |
от 9 до 32 В напряжения постоянного тока | ||||
|
6337 |
от 8 до 35 В напряжения постоянного тока |
один канал: 0,150 / два канала: 0,200 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
7501 |
от 10 до 35 В напряжения постоянного тока; от 12 до 35 В напряжения постоянного тока (с подсветкой) |
109x145x0125,5 |
1,300 |
от -40 до +85 °С (силиконовое уплотнительное кольцо); от -20 до +80 °С (уплотнительное кольцо из фторполимера) до 95 % без конденсата от 84,0 до 106,7 кПа |
Ex |
|
9106 |
от 19,2 до 31,2 В напряжения постоянного тока |
109x23,5x0104 |
0,250 |
от -20 до +60 °С до 95 % без конденсата от 84,0 до 106,7 кПа | |
|
9107 | |||||
|
9113 | |||||
|
9116 |
0,185 | ||||
|
Средняя наработка часов на отказ*, ч |
50000 | ||||
|
Средний срок службы*, лет |
10 | ||||
|
Примечание: *Для моделей 5331, 5333, 5334, 5335, 5337, 5437, 7501, 6331, 6333, 6334, 6335, 6337: Средняя наработка часов на отказ, ч — 125000 Средний срок службы, лет — 12 | |||||
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный серии PR |
PR ХХХХ |
1 шт. |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Паспорт |
— |
1 экз. |
|
Методика поверки |
МП 201-078-2017 |
1 экз. |
|
ПО PReset |
— |
1 экз. |
осуществляется по документу МП 201-078-2017 «Преобразователи измерительные серии PR.
Методика поверки», утвержденному ФГУП «ВНИИМС» 28.12.2017 г.
Основные средства поверки:
Мультиметр цифровой прецизионный Fluke 8508A, регистрационный номер в
Федеральном информационном фонде (далее по тексту - рег. №) № 25984-14;
Калибратор многофункциональный Fluke 5502E, рег. № 55804-13;
Калибратор многофункциональный MC5-R, рег. № 22237-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии PRГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия (с Изменением N 1)
Техническая документация фирмы-изготовителя
Изготовитель
Фирма PR Electronics A/S, Дания
Адрес: LERBAKKEN 10, 8410 R0NDE DENMARK
Телефон: +45 86 37 26 77
Факс: +45 86 37 30 85
Заявитель
Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)
ИНН 4025016433
Адрес: 249037, Калужская обл., г.Обнинск-7, а/я 7077
Юридический адрес: 249034, Калужская обл., г.Обнинск, пр.Ленина 144, офис 72 Телефон: +7 (48439) 9-37-41 факс: +7 (48439) 9-37-42
Web-сайт: www.tesey.com
E-mail: zakaz@tesey.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии А.В. Кулешов
М.п.
«23» июля 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
23 июля 2020 г.
Москва
О внесении изменений в описание типа на преобразователи измерительные PR
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ПК «ТЕСЕЙ» от 6 марта 2020 г. № 0264, приказываю:
-
1. Внести изменения в описание типа на преобразователи измерительные PR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 70943-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководител [
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.С. Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1
Сертификат; 00E1036E1807E0FB8OEA118900BCB6OO90 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
