О внесении изменений в описание типа на преобразователи давления измерительные АРС, APR, PC, PR

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «АПЛИСЕНС» (вх. от 26 апреля 2016 г. № 10144) приказываю:

• 1. Внести изменения в описание типа на преобразователи давления измерительные АРС, APR, PC, PR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48825-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



Заместитель Руководителя

Федерального агентства

^одгмнжё^лагтронногодокуйёнтаГподдисанногоЭП^ хранится в системе электронного документооборота Федерального агентства по техническому ___________регулированию и метрологии.___________

Сертификат: 18BA1B0002008D0118BB Комувьщан: Голубее Сергей Сергеевич Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2016 г. № 669

Изменения в описание типа на преобразователи давления измерительные АРС, APR, PC, PR

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные АРС, APR, PC, PR

Преобразователи давления измерительные серий АРС, APR, PC, PR, (далее -преобразователи) предназначены для непрерывного измерения значений избыточного или абсолютного давления, а также разности давлений газов, жидкостей и пара и преобразования их в унифицированный аналоговый выходной сигнал постоянного тока или постоянного напряжения и/или в цифровой сигнал в стандарте протокола HART.

Преобразователи предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами на предприятиях нефтяной, газовой, металлургической, пищевой и других отраслей промышленности, а также в энергетике.

Принцип действия преобразователей основан на упругой деформации чувствительного элемента. Чувствительный элемент представляет собой кремниевый тензомодуль, отделенный от измеряемой среды разделительной мембраной и заполненный специальной жидкостью. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которые усиливаются и преобразуются в нормированный выходной сигнал постоянного тока или напряжения и/или цифровой сигнал в стандарте протокола HART, пропорциональный измеряемому давлению. Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя к ударным воздействиям измеряемым давлением и от перегрузок. Электронная схема, обеспечивающая преобразование низкоуровневого сигнала от первичного преобразователя в унифицированный выходной сигнал, размещена в герметичном корпусе с уровнем защиты IP66 ~ IP 68.

Имеется возможность дистанционного считывания измеряемого давления, установки и контроля следующих параметров преобразователей:

• - единицы измерения давления;

• - диапазон измерений (включая «ноль» и «максимум»);

• - постоянная времени;

• - вид характеристики преобразования: линейная, корневая или обратная линейной;

• - отсчета измеряемой величины в виде значений давления, электрического тока в процентах от диапазона измерений;

• - обнуления выходного сигнала в рабочих условиях.

Для этой цели используются ручные HART коммуникаторы (например, КАР-03).

В зависимости от типа присоединения преобразователей к системам, в которых проводится контроль давления, особенностей конструкции корпуса и набора функциональных возможностей преобразователи имеют следующие обозначения:

• 1.   Преобразователи для измерения избыточного или абсолютного давления: АРС-2000, APC-2000ALW, APC-2000ALE, РС-28, РС-28В, PC-28G, РС-50.

• 2.   Преобразователи серии АРС-2000,  РС-28, выпускаются как в во

взрывозащищенном, так и в общепромышленном вариантах.

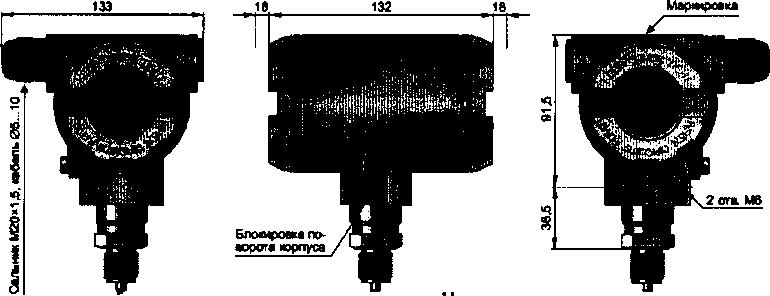

Преобразователи APC2000ALW(E)

Вариант преобразователя давления АРС для измерения гидростатического давления выполняется с выносным чувствительным элементом и обозначается APC2000ALW-L и используются для измерения уровня жидкостей.

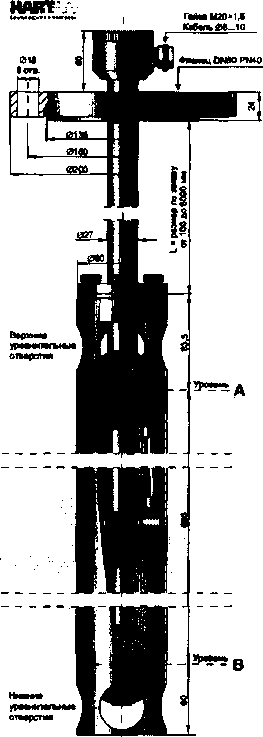

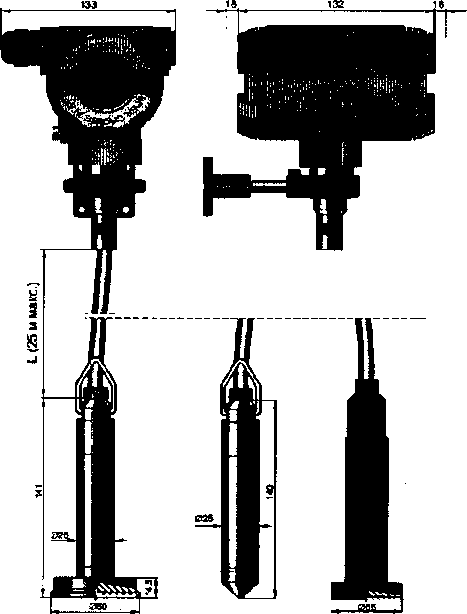

Преобразователь APC2000ALW-L

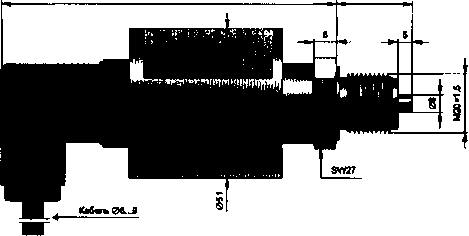

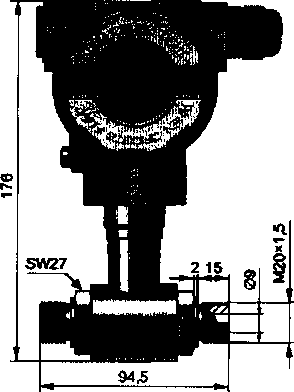

Преобразователь РС28

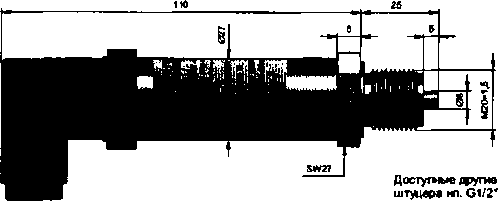

Преобразователь PC-28G

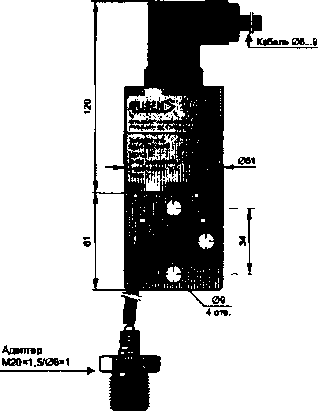

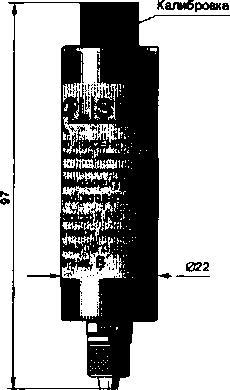

Преобразователь РС-50

• 3. Преобразователи для измерения разности давлений APR-2000, APR-2000G, APR-2200, APR-2200Y, APR-2200D, PR-28, PR-28B, PR-28G, PR-50, PR-50G, PR-54.

Преобразователи серий APR-2000 и APR-2200, PR-28 выпускаются как в во взрывозащищенном, так и в общепромышленном вариантах.

Преобразователи APR-2000

Преобразователи APR-2000AL, APR-2200AL

Вариант преобразователя разности давлений APR-2200AL, используемый для измерения уровня жидкостей в закрытых емкостях обозначается APR-2200/Y.

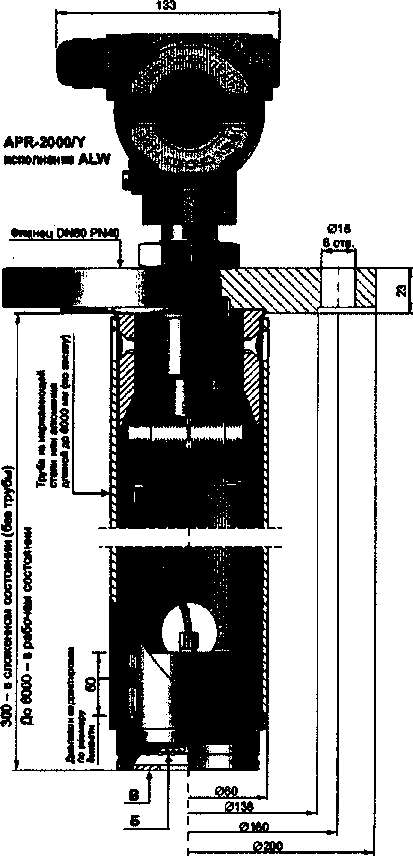

Преобразователь APR-2200/Y

Вариант преобразователя разности давлений APR-2200, используемый для измерения плотности жидких сред, обозначается APR-2200D.

Преобразователь APR-2200D

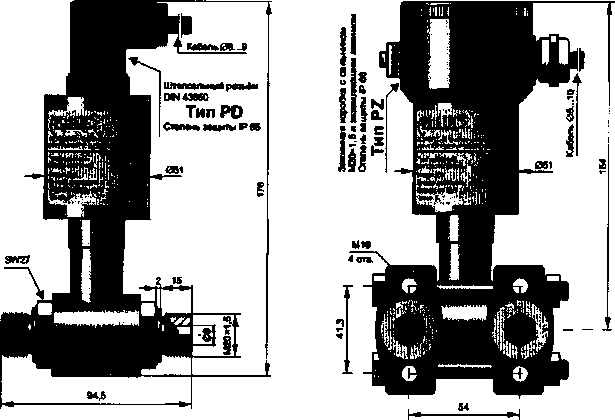

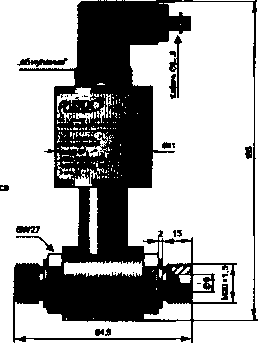

Преобразователь PR-28(B)

Преобразователь PR-54

еч-огя

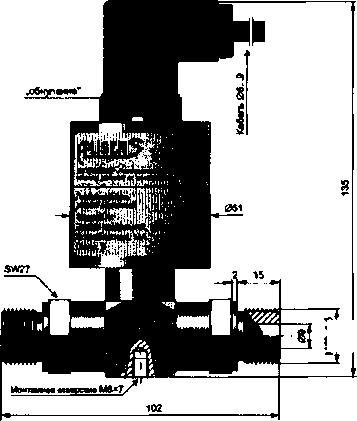

Преобразователь PR-50

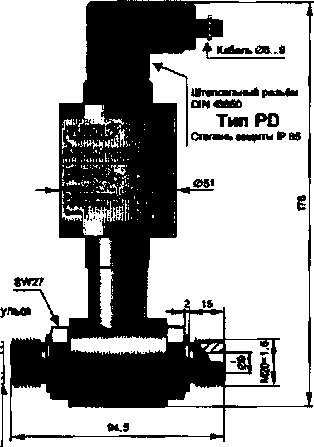

Преобразователь PR-50G

Пределы измерений преобразователей давления: АРС-2000, APC-2000ALW(L), APC-2000ALE, кПа

• - избыточное давление, кПа

(в том числе разрежение и давление-разрежение)

• - абсолютное давление, кПа

Преобразователи APC-2000ALW-L могут быть проградуированы в мм водяного столба.

Пределы измерений преобразователей давления РС-28, РС-28, РС-50:

• - избыточное давление (РС-28, PC-28G, РС-50), кПа           от минус 100 до плюс 100000

(в том числе давление-разрежение)

• - абсолютное давление (РС-28, РС-50), кПа                                   от 0 до 6000

Пределы измерений преобразователей разности давлений, кПа:

APR-2000, APR-2000G, APR-2200, APR-2200Y, APR-2200D:    от минус 160 до плюс 1600

PR-28,PR-28B, PR-50, PR-50G, PR-54                                        от 0 до 2500

Пределы допускаемой основной приведенной погрешности преобразователей давления, %:

АРС-2000, APC-2000AL:                                   ±0,075; ±0,10; ±0,16; ±0,3; ±0,5

(в зависимости от пределов измерений и установленного диапазона)

РС-28, РС-28В, РС-50:                                              ±0,10; ±0,16;±0,3; ±0,5

(в зависимости от модели, пределов измерения)

Пределы допускаемой основной приведенной погрешности преобразователей разности давлений, %:

APR-2000, APR-2200:                                              ±0,10; ±0,16; ±0,3; ±0,5

APR-2000G:                                           ±0,075; ±0,10; ±0,16; ±0,4; ±1,0; ±1,6

(в зависимости от пределов измерений и установленного диапазона)

PR-28, PR-28B, PR-50, РС-54:

(в зависимости от модели, пределов измерения)

Дополнительная погрешность, обусловленная изменением температуры окружающей среды %/10°С (в зависимости от модели, пределов измерения и настройки):

Максимальное статическое (рабочее) давление для преобразователей разности давления

APR-2000Y, APR-2000G, APR-2200 AL(*), МПа                          от 0,035 до 4

APR-2000AL(*)                                                          от 16 до 40

PR-28, PR-28B, PR-28G, PR-50, PR-54                                 0,35; 0,1; 4; 16; 25; 40

Дополнительная погрешность от воздействия статического давления на нулевую точку диапазона измерений, % на 1 МПа                                     ±0,10; ±0,25

Выходной сигнал:

• - аналоговый токовый, мА

  от 0 до 5; от 4 до 20 от 0 до 5

  HART протокол (RS485) (в зависимости от модели) от 10 до 36

• - аналоговый, напряжение, В

(преобразователи PC, PR)

• - цифровой

Напряжение питания постоянного тока, В:

Габаритные размеры, мм не более:

• - АРС-2000АЦ*), APR-2000AL(*), APR-2200AL(*), APR-2000G

132x133x145

• - АРС-2000

63x145

диаметр 200 мм, длина 6000 мм диаметр 50 мм, длина124 мм диаметр 102 мм, длина 136 мм

• - АРС-2000, АРС-2000АЦ*), APR-2000AL(*), APR-2200AL(*), APR-2000G

• - APR-2000D/Y

• - PC

• - PR

Знак утверждения типа наносится на табличку, прикрепленную к преобразователю, и на титульный лист руководства по эксплуатации типографским способом.

В комплект поставки входит:

• - преобразователь давления измерительный

• - паспорт

• - руководство по эксплуатации

• - дополнительные принадлежности: манометрические вентили, переходные фитинги, монтажные скобы.

осуществляется в соответствии с документом МИ 1997-89 «Рекомендации ГСИ. Преобразователи измерительные. Методика поверки».

Основные средства поверки:

Манометры избыточного давления грузопоршневые:

МП 2,5; МП 6, МП 60, МП 600, МП 2500; (Госреестр № 31703-06).

Вакуумметр грузопоршневой МВП-2,5; (Госреестр 1652-99).

Манометр абсолютного давления МПА - 15; (Госреестр № 4222-74).

Микроманометры жидкостные МКВК-250; (Госреестр № 22995-02).

Вольтметр универсальный Щ31. (Госреестр № 6027-01).

Мера электрического сопротивления РЗОЗО сопротивления 100 Ом; (Госреестр № 8238-81). Знак поверки может наноситься на боковую или заднюю поверхность корпуса, и/или на эксплуатационную документацию или на свидетельство о поверке.

Приведены в руководстве по эксплуатации на преобразователи давления измерительные АРС, APR, PC, PR.

• 1. ГОСТ 22520-85. «Датчики давления, разряжения и разности давлений с электрическим аналоговыми выходными сигналами ГСП».

• 2. Техническая документация фирмы «APLISENS S.A.», Польша.

Фирма APLISENS S. А., Польша.

03-192 Варшава, ул. Морелова, 7, Польша

Телефон: (022)814-07-77, Факс: (022)814-07-78

ООО «АПЛИСЕНС», Россия,

142450, Московская обл., Ногинский р-н, г. Старая Купавна, ул. Придорожная, д. 34

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),

Аттестат аккредитации в области обеспечения единства измерений № 30004-13. Адрес: Москва, 119361, Россия, ул. Озерная, д.46, тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25 e-mail: ofFice@vniims.ru; http://www.vniims.ru
