Изменения в описание типа на измерители произведения дозы на площадь KermaX plus С

Измерители произведения дозы на площадь KermaX plus С (далее измерители KermaX plus С) предназначены для измерения произведения усредненного по площади поперечного сечения пучка рентгеновского излучения значения кермы в воздухе (дозы) и мощности кермы в воздухе (мощности дозы) на площадь.

Принцип действия измерителей KermaX plus С основан на том, что в объеме ионизационной камеры измерителя под действием пучка рентгеновского излучения образуется ионизационный ток, пропорциональный мощности кермы в воздухе и размеру сечения пучка излучения. Этот ионизационный ток интегрируется измерительной схемой измерителя за время действия излучения.

Измеритель KermaX plus С состоит из проходной плоскопараллельной оптически непрозрачной круглой ионизационной камеры типа 120-126 С, подключающейся к дисплейному блоку, или типа 120-126 С EL, подключающейся к компьютеру со специализированным программным обеспечением (до 2015г. тип камеры 120-126С EL имел обозначение 120-126 HS/RS485).

Ионизационная камера измерителя KermaX plus С устанавливается на штатное место формирователя поля излучения рентгеновского аппарата. Размер сечения пучка излучения в плоскости камеры не должен превышать размеры активной области камеры диаметром 70 мм.

KermaX plus С измеряет произведение кермы в воздухе на площадь рентгеновского излучения (дозы на площадь) независимо от расстояния между фокусом рентгеновской трубки и облучаемой поверхностью (плоскостью пациента). Результат измерения KermaX plus С выводится на индикаторную панель дисплейного блока или в окне компьютерной программы в единицах произведения дозы на площадь, мкГр*м², и (или) мощности дозы на площадь, мкГр’м²/с.

Составной частью ионизационной камеры измерителя KermaX plus С является постоянно подключенный к ней модуль электрометра (электронный блок), в котором хранятся электрические характеристики камеры. Электронный блок имеет ту же маркировку, что и ионизационная камера, к которой он относится.

Ионизационная камера измерителя не герметична, поэтому в результаты измерений необходимо вводить поправку на изменение плотности воздуха в измерительном объеме камеры, зависящую от температуры и давления воздуха в рабочих условиях эксплуатации.

Ионизационные камеры измерителя KermaX plus С типов 120-126 С и 120-126 С EL представлены на рисунке 1.

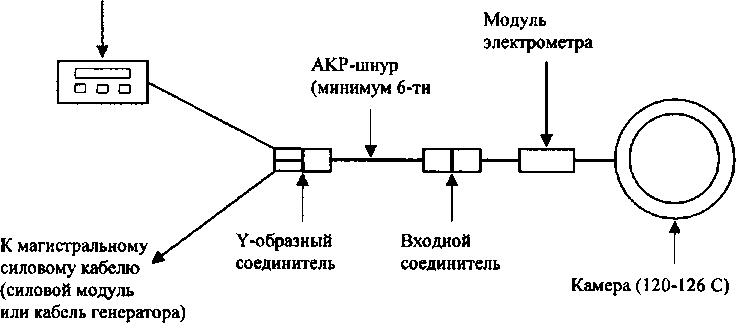

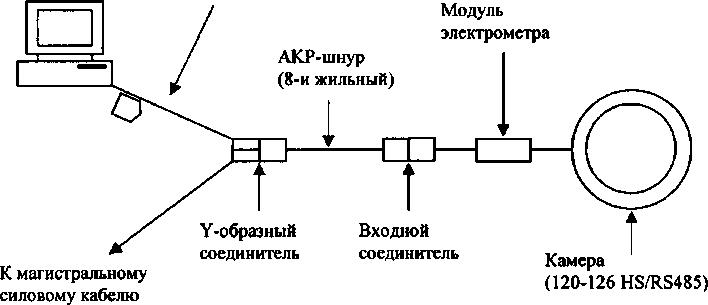

С помощью кабеля с Y-образным соединителем к ионизационной камере измерителя подключаются дисплейный блок или компьютер (по последовательному интерфейсу RS232) и блок питания. Способы соединения составных частей измерителя KermaX plus С представлены на рисунке 2.

Дисплейный блок измерителя KermaX plus С имеет светодиодный индикатор, отображающий статус измерений, и три управляющих кнопки: RESET для сброса, PRINT для печати результатов измерений, а также кнопка самодиагностики TEST для подачи испытательного сигнала на камеру. Тестовые показания измерителя составляют от 80 до 120 мкГрм².

120-126 С                            120-126 С EL

Рис. 1. Ионизационные камеры измерителя произведения дозы на площадь KermaX plus С

Дисплейный блок (120-210)

ПК

Переходник

| с RS485 на RS232

(силовой модуль или

кабель генератора)

Рис. 2. Варианты конфигурации

измерителя произведения дозы на площадь KermaX plus С

Программное обеспечение (ПО) измерителя KermaX plus С включает в себя как встроенное, так и прикладное программное обеспечение.

Встроенное программное обеспечение установлено в модуле электрометра ионизационной камеры измерителя KermaX plus С, полностью закрыто и защищено от стороннего вмешательства. Оно обеспечивает самоконтроль измерителя при запуске, автоматическое определение калибровочного коэффициента ионизационной камеры, накапливание и сохранение результатов измерений, формирует выходной сигнал и осуществляет его передачу от ионизационной камеры к дисплейному блоку (от ионизационной камеры типа 120-126 С) или компьютеру (от ионизационной камеры типа 120-126 С EL).

Для отображения результатов измерений с ионизационной камерой типа 120-126 HS/RS485 на компьютере применяется внешнее прикладное программное обеспечение - приложение IbaDosimeter (исполняемый файл IbaDosimeter.exe), устанавливающееся на компьютер с диска CD-R.

Это приложение обеспечивает: функции передачи данных и команд через протоколы связи; представление данных; управление режимами измерения KermaX plus С; исключение возможности несанкционированного доступа к настроечным параметрам и результатам измерений.

Все ПО измерителя KermaX plus С является метрологически значимым.

Идентификационные данные ПО измерителя KermaX plus С представлены в таблице 1.

В ПО измерителя KermaX plus С защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется: автоматическим контролем целостности ПО; выдачей сообщений об ошибках и ведением журнала обнаружения и фиксации событий.

Уровень зашиты ПО измерителя KermaX plus С от непреднамеренных и преднамеренных изменений соответствует классу «С» в соответствии с МИ 3286-2010.

Таблица 1

Примечание 1 - Считывание версии ПО производится согласно Руководству по эксплуатации. Примечание 2 - Контрольная сумма не является постоянной величиной (меняется в зависимости от результата измерений).

Основные метрологические и технические характеристики измерителя KermaX plus С приведены в таблице 2.

Таблица 2

Знак утверждения типа наносится типографским способом в левый верхний угол титульного листа документа «Измеритель произведения дозы на площадь KermaX plus С. Руководство по эксплуатации» и методом шелкографии на пленочную этикетку, клеящуюся на корпус ионизационной камеры.

В комплект измерителя KermaX plus С входят составные части и эксплуатационная документация, указанные в таблице 3.

Таблица 3

Примечание - Комплектация поставляемых измерителей KermaX plus С согласуется при заказе. До 2015г. тип камеры 120-126С EL имел обозначение 120-126 HS/RS485.

осуществляется по документу МП 2103-003-2012 «Измеритель произведения дозы на площадь KermaX plus С. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в декабре 2012 г.

При поверке измерителей KermaX plus С могут применяться:

-эталонные 1-го разряда поверочные дозиметрические установки рентгеновского излучения по ГОСТ 8.034-82 с набором диафрагм для формирования заданного размера поля излучения, погрешность по керме в воздухе не более ±3,0 %;

-эталонные 1-го разряда дозиметрические приборы рентгеновского излучения по ГОСТ 8.034-82 с ионизационными камерами объемом не более 1 см³, погрешность по керме в воздухе не более ±2,5 %.

- эталонные 2-го разряда измерители произведения дозы (кермы в воздухе) на площадь по ГОСТ 8.034-82, погрешность не более ±5 %.

«Измеритель произведения дозы на площадь KermaX plus С. Руководство по эксплуатации».

ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ Р МЭК 60580-2006 Изделия медицинские электрические. Измерители произведения дозы на площадь.

ГОСТ 8.034-82 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма- излучений.

Техническая документация фирмы-изготовителя.
