ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные преобразователей избыточного давления УП-ДД

Установки поверочные преобразователей избыточного давления УП-ДД (далее -установки поверочные) предназначены для измерений давления с целью поверки преобразователей избыточного давления измерительных с унифицированным выходным сигналом: токовым и напряжения постоянного тока, цифровым сигналом на базе интерфейса RS-485, имеющих основную приведенную погрешность от 0,5 до 5 % и верхний предел измерений 1 МПа (10 кгс/см²).

Принцип действия установки поверочной основан на сравнении показаний поверяемого преобразователя избыточного давления и преобразователя из состава установки, полученных при измерении давления.

Конструктивно установка поверочная состоит из электронных блоков, вольтметра, пневмосистемы с размещенными на ней клапанами и тремя преобразователями давления измерительными.

Установка поверочная обеспечивает одновременную поверку до четырех преобразователей давления измерительных одного типа.

Установки поверочные являются изделиями многоканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

Общий вид установки поверочной, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

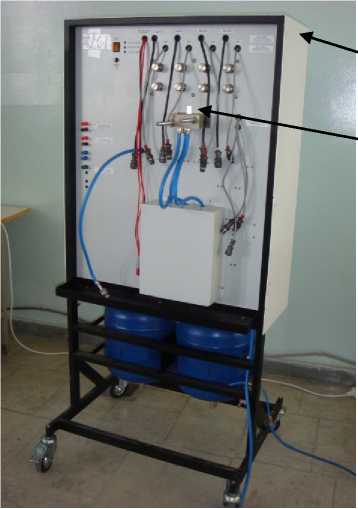

Рисунок 1 - Общий вид установки поверочной с обозначением места пломбировки от несанкционированного доступа и нанесения знака поверки

Место нанесения знака поверки

Установки поверочные имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения давления. ПО идентифицируется в меню путем вывода на экран подключенного ПК по номеру версии программного обеспечения.

Уровень защиты ПО установок поверочных «средний» в соответствии с P 50.2.077-2014.

ПО защищено паролем, которым владеет только изготовитель установок поверочных. Идентификационные данные встроенного ПО указаны в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист паспорта типографским способом и на шильдик, прикрепленный к корпусу, лазерным способом.

Таблица 4 - Комплектность установки поверочной

Поверка осуществляется по документу МП 82-221-2018 «ГСИ. Установки поверочные преобразователей избыточного давления УП-ДД. Методика поверки», утвержденному ФГУП «УНИИМ» 29 октября 2018 г., с изменением № 1, утвержденным «09» января 2020 г.

Основные средства поверки:

- рабочий эталон единицы давления 1 разряда в диапазоне значений избыточного давления от 0 до 400 кПа по ГОСТ Р 8.802-2012 (калибратор давления CPC6000, рег. № 59862-15). Диапазон измерений (0-200) кПа, погрешность ±0,020 кПа, диапазон измерений (200-400) кПа, относительная погрешность ±0,01 %;

- рабочий эталон единицы давления 1 разряда в диапазоне значений избыточного давления от 0 до 1,25 МПа по ГОСТ Р 8.802-2012 (калибратор давления CPC8000, рег. № 59862-15). Диапазон измерений (0-1,25) МПа, погрешность ±0,125 кПа;

- рабочий эталон единицы электрического напряжения 3 разряда в диапазоне значений от 10^-5 до 10³ В, единицы силы постоянного электрического тока 1 разряда в диапазоне значений от 10^-9 до 10^-1 А по ГОСТ 8.027-2001 и приказу Росстандарта № 2091 от 01.10.2018 г. (прибор для поверки вольтметров программируемый В1-13, рег. № 6014-77). Предел 100 мА, погрешность воспроизведения силы постоянного тока 1,5-10^-4 ИВ+1 мкА; предел 10 В, погрешность воспроизведения напряжения постоянного тока 540^-5 ИВ+40 мкВ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок поверочных с требуемой точностью.

Знак поверки наносится на корпус установки поверочной, на свидетельство о поверке и в паспорт.

приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»

АГБР.204.00.00 ТУ Установки поверочные преобразователей избыточного давления УП-ДД. Технические условия

Акционерное общество «Научно-производственный комплекс «ВИП»

(АО «НПК ВИП»)

ИНН 6662058814

Адрес: 620142, г. Екатеринбург, ул. Щорса, 7

Тел.(факс): (343) 3020363

E-mail: info@zaovip.ru

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Тел.: (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«02» апреля 2020 г.
