Приложение А

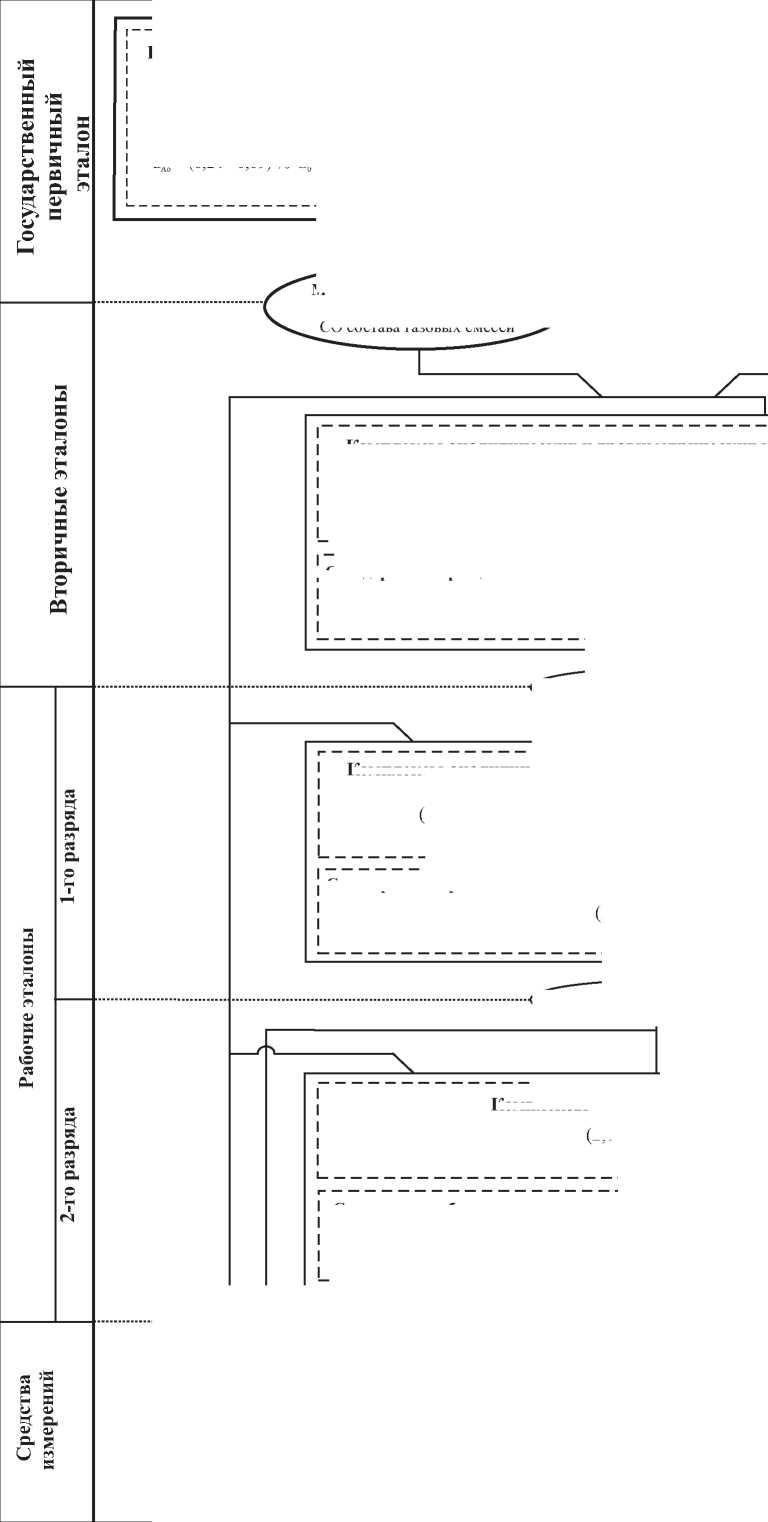

Государственная поверочная схема для средств измерений содержания этанола в газовых средах

I

Метод сличений с помощью эталонов сравнения :

СО состава газовых смесей

I

I

I

(2,040^-3 - 0,10) %

8₀ = 5 %

Государственный первичный эталон единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах

Молярная доля                Массовая концентрация                 Массовая доля

(2,040^-3 - 0,10) %                          (40-2000) мг/м³                          (0,010 - 99,99) %

u_Bo = (0,18-0,08) % 0₀ = (0,34 - 0,15) %   и_Во= (0,70 - 0,08) % 0₀ = (1,3 - 0,15) % и_Во= (0,15 - 4,040^-3) % 0₀ = (0,29 - 7,640^-3) % [

u_Ao = (0,24 -0,09) % S₀ = (0,24 - 0,09) %   u_Ao= (0,27 - 0,09) % S₀ = (0,27 - 0,09) % u_Ao= (0,20 - 3,040^-3) % S₀ = (0,20 - 3,0 40^-3) % I

i

_________________________________________________I

^МТод прямых измерёНи^^^"

Комплексы аналитических и гравиметрических установок, генераторы газовых смесей паров этанола в азоте/воздухе

(2,0-10'³ - 0,10) %                              (40 - 2000) мг/м³

80=(1,5 - 1,0) %                               8₀= (5 - 1,5) %

Стандартные образцы состава газовых смесей 0-го разряда в баллонах под давлением

(2,040^-3 - 0,10) %

80= (1,5 - 1,0) %

^^Метод прямых измеренИй^^'

1 Комплексы аналитических установок, генераторы газовых смесей паров этанола в азоте/воздухе

(2,0-10^-3 - 0,10) %                             (40 - 2000) мг/м³

80= (4 - 2,0) %                                80= (10 - 5) %

__________________________________I

Стандартные образцы состава газовых смесей 1-го разряда в баллонах под давлением

(2,0-10^-3 - 0,10) %

8₀ = (4 - 2,0) %

^^~Метод прямых измереНИй^>-

I

I

I

I

I I

1

Стандартные образцы состава газовых смесей 2-го разряда в баллонах под давлением

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом  Федерального  агентства  по  техническому  регулированию

и метрологии от 31 августа 2017 г. № 1832 (с изменениями, внесенными приказом  Федерального  агентства  по  техническому  регулированию

и метрологии от 28 декабря 2018 г. № 2793), а также Планом разработки (пересмотра) и утверждения государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2819, п р и к а з ы в а ю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений содержания этанола в газовых средах (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах (ГЭТ 154-2019), эталонов и средств измерений содержания этанола в газовых средах и вводится в действие с 1 апреля 2020 г.;

эталоны, аттестованные на соответствие ГОСТ Р 8.676-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах» (далее - ГОСТ Р 8.676-2009) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ Р 8.676-2009, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ Р 8.676-2009, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов, аттестованных на соответствие ГОСТ Р 8.676-2009 или локальным поверочным схемам или не требующим переутверждения на соответствие ГПС, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Управлению технического регулирования и стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить отмену национального стандарта Российской Федерации ГОСТ Р 8.676-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В .Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно -телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                                                    1

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВГДМФШ О СШИФИКЛИ. эп

Сертификат. WE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен; с 06.11.2019 до 06.11.2020

\__________>_________/

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3452

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СОДЕРЖАНИЯ ЭТАНОЛА

В ГАЗОВЫХ СРЕДАХ

Настоящая государственная поверочная схема распространяется на средства измерений содержания этанола¹ и устанавливает порядок воспроизведения, хранения и передачи единиц: молярной доли, массовой доли - процент (%) и массовой концентрации этанола - миллиграмм на кубический метр (мг/м³) от государственного первичного эталона² с помощью вторичных и рабочих эталонов средствам измерений содержания этанола в выдыхаемом воздухе с целью:

а) проведения испытаний, поверки, калибровки, градуировки средств измерений;

б) аттестации и контроля показателей точности методик (методов) измерений;

в) испытаний стандартных образцов;

г) демонстрации калибровочных и измерительных возможностей;

д)  проведения межлабораторных сравнительных (сличительных) испытаний для оценки пригодности нестандартизованных методик и проверки квалификации испытательных лабораторий.

Передача единиц молярной доли, массовой доли и массовой концентрации (далее - единиц содержания) этанола от государственного первичного эталона осуществляется в соответствии с государственной поверочной схемой для средств измерений содержания этанола в газовых средах, приведенной в Приложении А.

• 2.1 Государственный первичный эталон включает в себя:

  • 2.1.1 комплексы установок для воспроизведения единиц молярной доли, массовой доли и массовой концентрации компонентов в исходных чистых газах и веществах, в газовых и газоконденсатных смесях, в водных растворах этанола;

  • 2.1.2 комплексы установок для передачи единиц молярной доли и массовой концентрации компонентов в газовых и газоконденсатных смесях;

  • 2.1.3 сервер - информационная система обеспечения функционирования эталонных комплексов установок государственного первичного эталона;

  • 2.1.4 комплекс специализированных баллонов и газотехнологического оборудования для постоянного обеспечения газом комплексов установок для их функционирования.

• 2.2 Государственный первичный эталон обеспечивает воспроизведение и передачу единиц содержания этанола в газовых смесях, в чистом этаноле и водных растворах этанола со средними квадратическими отклонениями (далее - СКО) результатов измерений, неисключенными систематическими погрешностями и стандартными неопределенностями, значения которых не превышают:

  • 2.2.1 для воспроизведения и передачи единицы молярной доли этанола в газовых смесях в диапазоне от 2,040^-3 до 0,10 %:

СКО результата измерений S₀ от 0,24 до 0,09 % при проведении 10 независимых измерений;

неисключенная систематическая погрешность 0₀ от 0,34 до 0,15 % (при доверительной вероятности P=0,95);

стандартная неопределенность, оцениваемая по типу А, uAo от 0,24 до 0,09 % при проведении 10 независимых измерений;

стандартная неопределенность, оцениваемая по типу В, uBo от 0,18 до 0,08 %;

относительная расширенная неопределенность U (k=2) от 0,6 до 0,24 %.

• 2.2.2 для воспроизведения и передачи единицы массовой концентрации этанола в газовых смесях в диапазоне от 40 до 2000 мг/м³:

СКО результата измерений S0 от 0,27 до 0,09 % при проведении 10 независимых измерений;

неисключенная систематическая погрешность 0₀ от 1,3 до 0,15 % (при доверительной вероятности P=0,95);

стандартная неопределенность, оцениваемая по типу А, uAo от 0,27 до 0,09 % при проведении 10 независимых измерений;

стандартная неопределенность, оцениваемая по типу В, uBo от 0,70 до 0,08 %;

относительная расширенная неопределенность U (k=2) от 1,5 до 0,24 %.

• 2.2.3 для воспроизведения единицы массовой доли основного вещества в исходном чистом этаноле и водных растворах этанола в диапазоне от 0,010 до 99,99 %:

СКО результата измерений S0 от 0,20 до 3Д10^-3 % при проведении 10 независимых измерений;

неисключенная систематическая погрешность 0₀ от 0,29 до 7,6 •Ю^-3 % (при доверительной вероятности P=0,95);

стандартная неопределенность, оцениваемая по типу А, uAo от 0,20 до 3,040^-3 % при проведении 10 независимых измерений;

стандартная неопределенность, оцениваемая по типу В, uBo от 0,15 до 4,040^-3 %;

относительная расширенная неопределенность U (k=2) от 0,5 до 0,010 %.

• 2.2.4 для воспроизведения и передачи единицы массовой концентрации этанола в водных растворах в диапазоне от 0,10 до 6,0 мг/см³:

СКО результата измерений S0 от 0,20 до 0,10 % при проведении 10 независимых измерений;

неисключенная систематическая погрешность 0₀ от 0,29 до 0,21 % (при доверительной вероятности P=0,95);

стандартная неопределенность, оцениваемая по типу А, uAo от 0,20 до 0,10 % при проведении 10 независимых измерений;

стандартная неопределенность, оцениваемая по типу В, uBo от 0,15 до 0,11 %;

относительная расширенная неопределенность U (k=2) от 0,5 до 0,3 %.

• 2.3 Государственный первичный эталон применяют для передачи единиц содержания этанола вторичным эталонам, рабочим эталонам 1-го и 2-го разряда, средствам измерений содержания этанола в выдыхаемом воздухе высокой точности.

• 2.4 Передача единиц содержания этанола от Государственного первичного эталона осуществляется:

  • 2.4.1 прямым методом с помощью аналитической и газосмесительной аппаратуры, в том числе генераторов газовых смесей, в соответствии с метрологическими характеристиками, указанными в 2.2;

  • 2.4.2 методом сличений с помощью эталонов сравнения (далее - ЭС) -стандартных образцов состава газовых смесей в баллонах под давлением, имеющих значения относительной погрешности 5₀ при доверительной вероятности P=0,95 от 0,6 до 0,5 % (суммарная стандартная неопределенность uc0 составляет от 0,3 до 0,25 %) в диапазоне молярной доли этанола от 2,0 •IO^-3 до 0,10 %.

• 2.5 При передаче единиц содержания этанола согласно настоящей государственной поверочной схеме должно быть обеспечено соотношение точностей между Государственным первичным эталоном, вторичными, рабочими эталонами 1-го и 2-го разрядов и средствами измерений не более

• 2.6 Государственный первичный эталон подлежит сличению с эталонами единиц величин Международного бюро мер и весов и национальными эталонами единиц величин иностранных государств.

Таблица 1 - Требования к метрологическим характеристикам вторичных эталонов

• 3.3 Вторичные эталоны применяют:

комплексы аналитических и гравиметрических установок - для передачи единиц содержания этанола генераторам газовых смесей паров этанола в азоте/воздухе 1-го разряда методом прямых измерений и для передачи единиц содержания этанола комплексам аналитических установок 1-го и 2-го разряда и средствам измерений высокой и низкой точности методом прямых измерений с помощью стандартных образцов 0-го разряда;

генераторы газовых смесей паров этанола в азоте/воздухе - для передачи единиц содержания этанола средствам измерений высокой и низкой точности методом прямых измерений.

• 4.1 В качестве рабочих эталонов 1-го разряда применяют:

  • 4.1.1 комплексы аналитических установок;

  • 4.1.2 генераторы газовых смесей паров этанола в азоте/воздухе;

  • 4.1.3 стандартные образцы 1-го разряда.

• 4.2 Требования к метрологическим характеристикам рабочих эталонов

1-го разряда при доверительной вероятности P=0,95 приведены в таблице 2.

Таблица 2 - Требования к метрологическим характеристикам рабочих эталонов 1-го разряда

• 4.3 Рабочие эталоны 1-го разряда применяют:

комплексы аналитических установок - для передачи единиц содержания этанола комплексам аналитических установок 2-го разряда и средствам измерений высокой и низкой точности методом прямых измерений с помощью стандартных образцов 1-го разряда;

генераторы газовых смесей паров этанола в азоте/воздухе - для передачи единиц содержания этанола средствам измерений низкой точности методом прямых измерений.

• 5.1 В качестве рабочих эталонов 2-го разряда применяют:

  • 5.1.1 комплексы аналитических установок;

  • 5.1.2 стандартные образцы 2-го разряда.

• 5.2 Требования к метрологическим характеристикам рабочих эталонов 2-го разряда при доверительной вероятности P=0,95 приведены в таблице 3.

Таблица 3 - Требования к метрологическим характеристикам рабочих эталонов 2-го разряда

• 5.3 Рабочие эталоны 2-го разряда комплексы аналитических установок применяют для передачи единиц содержания этанола средствам измерений низкой точности методом прямых измерений с помощью стандартных образцов 2-го разряда.

• 6.1 В качестве средств измерений содержания этанола используют анализаторы и сигнализаторы паров этанола в выдыхаемом воздухе, а также газоанализаторы, предназначенные для измерений паров этанола в выдыхаемом воздухе.

Средства измерений применяют для обеспечения выполнения требований, установленных в действующих законодательных и нормативных документах по контролю этанола в выдыхаемом воздухе⁴.

• 6.2 Требования к метрологическим характеристикам средств измерений содержания этанола приведены в таблице 4.

Таблица 4 - Требования к метрологическим характеристикам средств измерений содержания этанола
