О внесении изменений в описание типа средств измерений «Толщиномеры ультразвуковые Булат-1М»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «КОНСТАНТА» (г. Санкт-Петербург) от 16 декабря 2019 г. № 456/1-19 приказываю:

• 1. Внести изменения в описание типа толщиномеров ультразвуковых Булат-1М, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 21391-13, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.



  Заместитель Руководите

1Я

Сертификат: OOE1036E1BD7EOFB8DEA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11,2020

Приложение

к приказу Федерального агентства по техническому регулированию

и метрологии от «26» февраля 2020 г. № 411

Толщиномеры ультразвуковые Булат - 1М (далее - толщиномеры) предназначены для измерений толщины изделий из конструкционных металлических сплавов.

Принцип действия толщиномеров основан на ультразвуковом импульсном эхо-методе измерения, который использует свойства ультразвуковых колебаний (УЗК) отражаться от границы раздела сред с разными акустическими свойствами.

Толщиномеры состоят из блока обработки информации и преобразователей.

Блок обработки информации вырабатывает запускающий импульс, подаваемый на излучающую пластину акустического преобразователя, которая излучает импульс УЗК через линию задержки в изделие. Импульс УЗК распространяется в изделии до внутренней поверхности изделия, отражается от нее, распространяется в противоположном направлении и, пройдя линию задержки, принимается приемной пластиной. Время распространения УЗК связано с толщиной изделия. Принятый импульс усиливается и подается на вход блока обработки информации, который формирует цифровой код, пропорциональный времени распространения импульса в изделии с учетов времени распространения в линиях задержки, после чего встроенная микро-ЭВМ вычисляет толщину измеряемого изделия. Блок обработки информации состоит из корпуса, на верхней крышке которого расположены клавиатура, дисплей и установочная мера, на торцевой поверхности - разъем для подключения преобразователей и разъем для подключения кабеля связи с компьютером. На дисплее отображаются результаты измерений.

Установочная мера жестко закреплена на корпусе блока обработки информации. Имеет толщину 6 мм и применяется для юстировки толщиномера.

Питание осуществляется от встроенной Li-Ion аккумуляторной батареи, либо от двух аккумуляторных батарей или элементов питания, устанавливаемых в батарейный отсек.

Измерение толщины изделий выполняется с помощью преобразователей: П112-10-6/2-А, П112-5-10/2-А, П112-5-6/2-А, П112-5-12/2-Б, П112-10-4х4-Б, П112-2,5-12/2-Б, которые подразделяются на серии 01 или 02 в зависимости от диапазона измерений.

Возможно подключение толщиномеров к компьютеру через USB-кабель.

Блок обработки информации изготавливают в двух различных корпусах, которые отличаются внешним видом и батарейным отсеком.

Общий вид блоков обработки информации и преобразователей представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

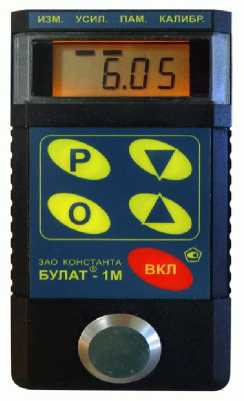

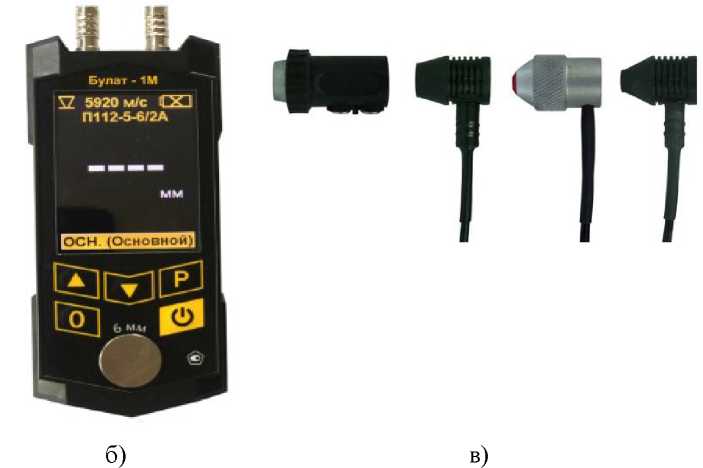

а) блок обработки информации с двумя элементами питания, б) блок обработки информации со встроенной Li-Ion аккумуляторной батареей, в) преобразователи

Рисунок 1 - Общий вид средства измерений

БУЛАТ-1М

ООО Коисгтинта.

138095. Санкт-Петербург, &я 42 телефакс: (812) 372-29-03, 372-29-М . www.cooattnfa.nr

e-nuif: office@consfanta.ra

/\

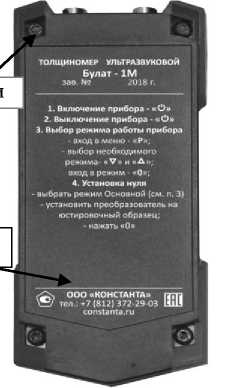

Место пломбировки

Место нанесения знака поверки

ТОЛЩИНОМЕР УЛЬТРАЗвУНОВОЙ Булат - 1М зав. №        2018 г.

1. Включение прибора - «0» 2. Выключение прибора - «О» 3. Выбор режима работы прибора - вход в меню - «Р»;

- выбор необходимого режима- «V» и «А»; вход в режим - «О»;

4. Установка нуля

- выбрать режим Основной (см. п. 3) - установить преобразователь на юстировочный образец;

- нажать «О»

- Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Толщиномеры имеют встроенное программное обеспечение b1m_11 (далее - ПО). ПО обеспечивает идентификацию преобразователя, обработку, регистрацию, ведение архива результатов измерений и передачу данных.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики нормированы с учетом ПО. Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации и печатным способом на верхнюю крышку блока обработки информации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 2512-0012-2013 «Толщиномеры ультразвуковые Булат - 1М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31 октября 2013 г.

Основными средства поверки:

Комплект образцовых ультразвуковых мер толщины КМТ176М-1 (регистрационный номер в Федеральном информационном фонде 6578-78);

длиномер горизонтальный Labconcept NANO 350 (регистрационный номер в Федеральном информационном фонде 46983-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на блок обработки информации или на свидетельство о поверке.

приведены в эксплуатационном документе

ТУ 4276-033-27449627-13. «Толщиномеры ультразвуковые Булат - 1М». Технические условия, 2013 г.

Общество с ограниченной ответственностью «КОНСТАНТА» (ООО «КОНСТАНТА») Адрес: 198097, Санкт-Петербург, Огородный переулок, д. 21, литер А

Почтовый адрес: 198095, Россия, г. Санкт-Петербург, а/я 42

ИНН 7805666639

Телефон/факс: (812) 372-29-03, (812) 372-29-04

Web-сайт: www.constanta.ru

E-mail: office@constanta.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541

Заместитель

Руководителя Федерального агентства по техническому

регулированию и метрологии                                     А.С. Кулешов

«26» февраля 2020 г
