МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 февраля 2020 г.

Москва

О продлении и переоформлении свидетельства об утверяедении типа средства измерений № 39380 «Сигнализаторы разлива серной кислоты САКС-1»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Союзцветметавтоматика» б/д № 022/743 и № 022/745, приказываю:

• 1. Переоформить свидетельство об утверждении типа № 39380 «Сигнализаторы разлива серной кислоты САКС-1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 43973-10, в связи с переименованием изготовителя с ОАО «Союзцветметавтоматика», г. Москва на АО «Союзцветметавтоматика», г. Москва.

• 2. Продлить срок действия свидетельства об утверждении типа № 39380 «Сигнализаторы разлива серной кислоты САКС-1» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии

  с Административным регламентом оформление- свидетельства с описанием типа средства измерение и вШга®ИИК=Й^л'

  4. Контроль за исп )лнЖ№ЖТВДВД°^та^и&Ьта1 ;ляю за собой.

Сертификат: OOE1036E1B07EOFB80EA11S900BCB6D090 п                    у-»          Кому выдан: Голубев Сергей Сергеевич

Заместитель Руков эдашажг с O6.ii.2oi9 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» февраля 2020 г. № 337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы разлива серной кислоты САКС-1

Сигнализаторы разлива серной кислоты САКС-1 (далее - сигнализаторы) предназначены для сигнализации утечек серной кислоты в цехах химических производств, на складах хранения серной кислоты, при проведении погрузочно-разгрузочных работ, связанных с серной кислотой.

Сигнализатор САКС-1 состоит из блока управления и преобразователя с электрохимическим датчиком, помещенным в специальный адаптер. Преобразователь соединяется с блоком управления с помощью электрического кабеля, через который подается питающее напряжение, а с преобразователя снимается измерительный сигнал.

Максимальная длина кабеля составляет 1000 м. Количество преобразователей, подключаемых с помощью кабеля к одному блоку управления, составляет от 1 до 8.

Датчик и адаптер размещаются в вертикальном положении в местах появления серной кислоты в результате утечек или разливов.

Аварийный сигнал, который при этом возникает в преобразователе, поступает в блок управления, включает звуковую и световую сигнализации, а также через релейно-контактные группы блока управления полается на внешние исполнительные устройства.

Сигнализатор выдает информацию о разливе серной кислоты массовой концентрацией > 60 %, что соответствует относительной влажности воздуха над поверхностью серной кислоты < (18 ± 2) %.

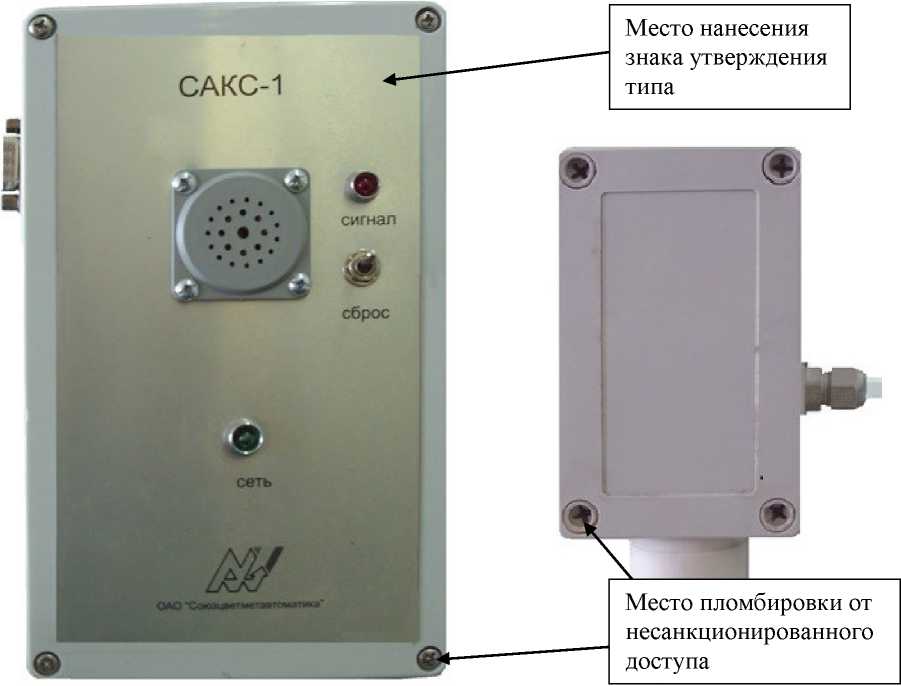

Внешний вид сигнализатора, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Рисунок 1

Метрологические и технические характеристики сигнализаторов приведены в таблице 1. Таблица 1

наносится на лицевую панель блока управления сигнализатора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность сигнализаторов приведена в таблице 2. Таблица 2

*) количество преобразователей, приходящихся на один блок управления, составляет от 1 до 8 и

определяется Заказчиком.

осуществляется по документу «Сигнализаторы разлива серной кислоты САКС-1. Методика поверки. МП-2009-4», утвержденному ФГУП «ВНИИФТРИ» 10 декабря 2009 г.

Основные средства поверки:

• - кислота серная, ч.д.а, по ГОСТ 4204-77;

• - психрометр аспирационный М-34 по ГОСТ 6353-52, диапазон измерений относительной влажности от 10 до 100%;

• - термометр лабораторный ТЛ-4-А2 по ГОСТ 28498-90, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С;

- секундомер СО СПР-2 по ГОСТ 5072-79, класс 3, цена деления шкалы 0,2 с;

- камера климатическая КТХВ -250/-40.180 по ГОСТ 26254.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых сигнализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

«Сигнализаторы разлива серной кислоты САКС-1. Руководство по эксплуатации», 2Е2.840.098 РЭ.

ГОСТ 8.578-2014 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов».

Технические условия ТУ 4215-060-04641807-09.

Акционерное общество «Союзцветметавтоматика» (АО «СоюзЦМА»)

Адрес: 127238 г. Москва, Дмитровское шоссе, д. 75

Телефон: +7(495) 489-14-05 Факс: +7(495) 489-14-05

Web-сайт: http://scma.ru/

E-mail: scma@scma.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М. п.

«18» февраля 2020 г.
