№3368 от 27.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 133612
О внесении изменений в описание типа средств измерений "Приборы для отбора проб воздуха ПА-300М"
Приказы по основной деятельности по агентству Вн. Приказ № 3368 от 27.12.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии
от «27» декабря 2019 г. № 3368
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для отбора проб воздуха ПА-300М Назначение средства измеренийПриборы для отбора проб воздуха ПА-300М (далее - приборы ПА-300М) предназначены для измерений заданного объема воздуха при отборе разовых и среднесменных проб воздуха атмосферы и рабочей зоны на загрязненность.
Описание средства измеренийПринцип действия приборов ПА-300М основан на протягивании воздуха через фильтрующие материалы или поглотительные сосуды с помощью встроенного в прибор побудителя расхода в течение заданного таймером интервала времени.
Количественный анализ загрязнений воздуха рабочей зоны и атмосферы производится после их концентрирования, которое осуществляется протягиванием анализируемого воздуха через поглотительные сосуды или фильтрующие материалы, закрепленные в специальных патронах. Объем пробы воздуха определяется по показаниям ротаметров или датчиков расхода (в зависимости от исполнения прибора), встроенных в прибор ПА-300М, и заданному времени отбора пробы.
Конструктивно прибор ПА-300М состоит из устройства для протягивания воздуха, контроллера, ротаметров и (или) датчиков расхода (в зависимости от исполнения прибора), встроенного таймера для задания времени отбора пробы воздуха или счетчика объема.
Приборы ПА-300М являются многоканальными и выпускаются в пяти исполнениях в зависимости от задаваемых расходов, первичных датчиков (ротаметры или датчики расхода) и вида индикации: ПА-300М-1, ПА-300М-1-1, ПА-300М-1-2, ПА-300М-2, ПА-300М-3.
Приборы ПА-300М выпускаются в металлическом и пластиковом корпусах. Корпуса имеют несколько вариантов исполнений, которые отличаются цветом и конструкцией. По заявке заказчика возможны следующие изменения внешнего вида приборов: изменение цвета панели управления и корпуса приборов; изменение расположения ручки, разъемов и панели управления на корпусе прибора; изменение расположения штуцеров для фильтродержателей, наличие встроенного или переносного аккумулятора.

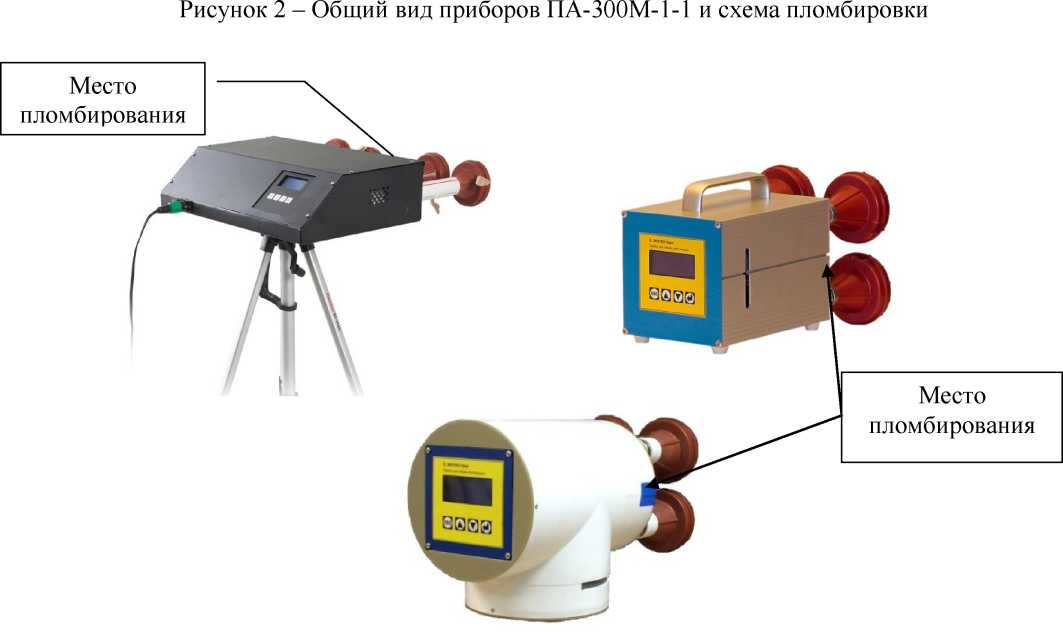

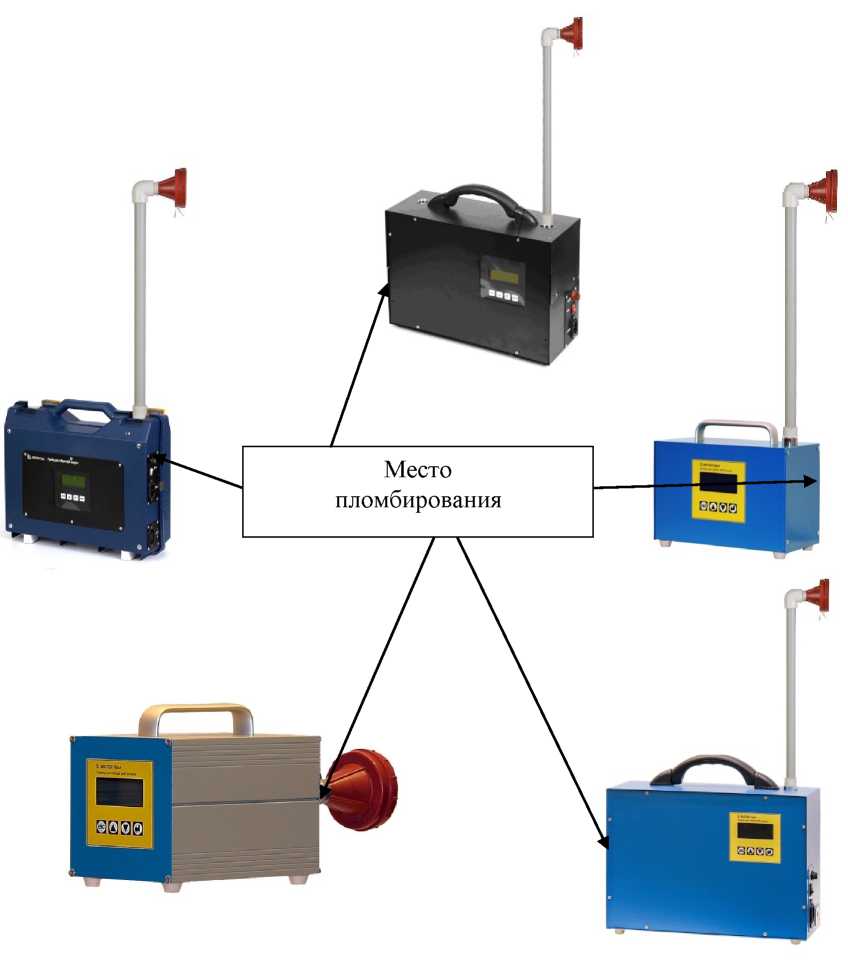

Общий вид приборов ПА-300М в металлическом и пластиковых корпусах и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 5.
Место пломбирования

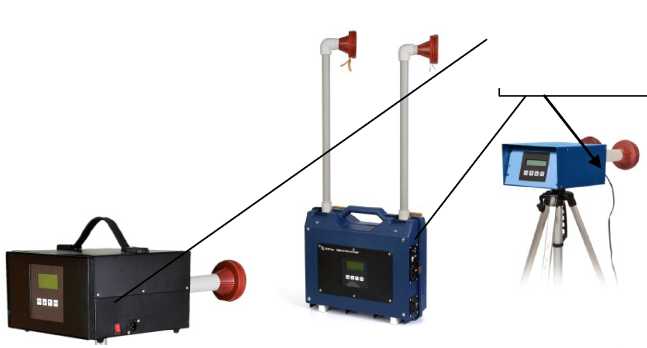

Рисунок 1 - Общий вид приборов ПА-300М-1 и схема пломбировки
Место
пломбирования

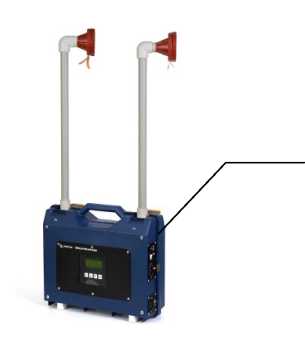

Рисунок 3 - Общий вид приборов ПА-300М-1-2 и схема пломбировки
Место
пломбирования

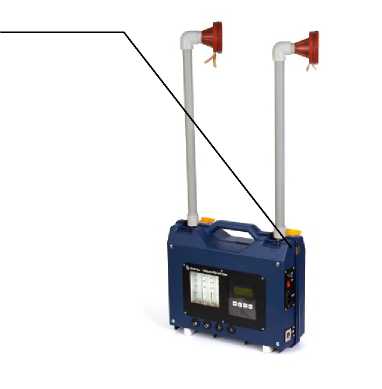

Рисунок 4 - Общий вид приборов ПА-300М-2 и схема пломбировки

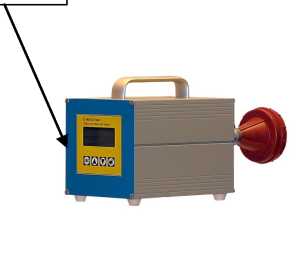

Рисунок 5 - Общий вид приборов ПА-300М-3 и схема пломбировки
Программное обеспечение отсутствует.
Метрологические и технические характеристикиаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Исполнение прибора ПА-300М |
1 |
1-1 |
1-2 |
2 |
3 |
|
Количество каналов с расходом, шт: | |||||
|
- (0,2 - 1,0) л/мин |
- |
- |
- |
2 |
- |
|
- (1 - 20) л/мин |
- |
- |
- |
2 |
- |
|
- (60 - 100) л/мин |
2 |
2 |
4 |
2 |
- |
|
- (100 - 200) л/мин |
- |
- |
- |
- |
1 |
|
Пределы допускаемой относительной погрешности таймера (6i): | |||||
|
- при задании времени до 2 мин |
±1,0 | ||||
|
вкл., % | |||||
|
- при задании времени св. 2 мин, % |
±0,5 | ||||
|
Пределы допускаемой основной |
±5 (с расходом | ||||
|
приведенной погрешности приборов с |
- |
- |
- |
(0,2-1,0) л/мин |
- |
|
ротаметрами (у), % |
и (1-20) л/мин) | ||||
|
Пределы допускаемой основной относительной погрешности приборов с датчиками расхода (6), % |
±5 |
±5 |
±5 |
±5 (с расходом (60-100) л/мин) |
±5 |
|
Пределы допускаемой дополнительной |
0,5y (с расходом | ||||
|
погрешности за счет отклонения |
(0,2-1,0) л/мин | ||||
|
температуры окружающего воздуха |
0,5 6 |
0,56 |
0,5 6 |
и (1-20) л/мин), |
0,5 6 |
|
от нормальной на каждые 10 °С, %, |
0,56 (с расходом | ||||
|
не более |
(60-100) л/мин) | ||||
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Исполнение прибора ПА-300М |
1 |
1-1 |
1-2 |
2 |
3 |
|
Вид индикации (Р - индикация по ротаметру, ЖК - жидкокристаллический индикатор) |
ЖК |
ЖК |
ЖК |
Р, ЖК |
ЖК |
|
Время отбора проб воздуха с дискретностью 1 мин, мин |
до 240 | ||||
|
Дискретность задания времени отбора пробы, мин, более |
1 | ||||
|
Напряжение питания, В:
|
220 *22 12 |
12 |
220 *22 12 | ||
|
Потребляемая мощность, В •А, не более |
60 |
60 |
70 |
60 |
70 |
|
Габаритные размеры, мм, не более | |||
|
- пластик |
400x160x350 |
280x170x |
400x160x 350 |
|
220 | |||||
|
- металл |
260х240х |
420х220х |
350х160х | ||
|
190 |
190 |
250 | |||
|
Масса, кг, не более | |||||
|
- пластик |
5,0 |
7,5 |
- |
5,0 |
- |
|
- металл |
5,0 |
- |
5,0 |
- |
6,0 |
|
Условия эксплуатации: | |||||
|
- температура окружающего воздуха, °С |
от -10 до +40 | ||||
|
- относительная влажность | |||||
|
воздуха при температуре не более 35 °С, %, не более |
95 | ||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||
|
Среднее время восстановления приборов ПА-300М, ч, не более |
8 | ||||
|
Средняя наработка на отказ, ч, |
10000 | ||||
|
не менее | |||||
|
Средний срок службы, лет, |
6 | ||||
|
не менее | |||||
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель прибора ПА-300М способом наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор (конкретного исполнения) |
ПА-300М |
1 шт. |
|
Зарядное устройство (для исполнения ПА-300М-1-1) |
- |
1 шт. |
|
Пробоотборная штанга или пробоотборная насадка |
- |
1 шт.* |
|
Сетевой шнур на 220 В (для исполнений ПА-300М-1 в пластиковом корпусе, ПА-300М-2 и ПА-300М-3) |
- |
1 шт. |
|
Методика поверки |
МП 65-221-2010 |
1 экз. |
|
Руководства по эксплуатации (в зависимости от исполнения) |
ЦАПР 30.01.00.000 РЭ ЦАПР 30.01.00.001 РЭ ЦАПР 30.01.00.002 РЭ ЦАПР 30.02.00.000 РЭ ЦАПР 30.03.00.000 РЭ |
1 экз. |
|
* - 1 комплект | ||
осуществляется по документу МП 65-221-2010 «ГСИ. Приборы для отбора проб воздуха ПА-20М, ПА-40М, ПА-300М. Методика поверки», утвержденному ФГУП «УНИИМ» 2010г.
Основные средства поверки:
-
- расходомер счетчик газа РГТ, мод. РГТ-2, регистрационный номер в Федеральном информационном фонде 51713-12;
-
- счетчик газа объемный диафрагменный ВК-С6, регистрационный номер в Федеральном информационном фонде 30894-05;
-
- секундомер электронный цифровой СЭЦ-10000 Щ, регистрационный номер в Федеральном информационном фонде 11152-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к к приборам для отбора проб воздуха ПА-300МГОСТ Р 51945-2002 Аспираторы. Общие технические условия
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2825 Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4215-008-39906142-2010 Приборы для отбора проб воздуха ПА-20М, ПА-40М, ПА-300М. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЭКОТЕХ-Урал» (ООО «ЭКОТЕХ-Урал») ИНН 6658036938
Юридический адрес: 620014, г. Екатеринбург, ул. Московская, д.1
Адрес: 620014, г. Екатеринбург, ул. Хомякова, д. 9а
Телефон (факс): +7 (343) 359-83-07, 368-50-05
E-mail: ecoural@mail.ru
Web-сайт: ecoural.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 декабря 2019 г.
3368
Москва
О внесении изменений в описание типа средств измерений «Приборы для отбора проб воздуха ПА-300М»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. < № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭКОТЕХ-Урал», г. Екатеринбург, от 5 ноября 2019 г. № 437 приказываю:
-
1. Внести изменения в описание типа приборов для отбора проб воздуха ПА-300М, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 21783-11, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководител я
Сертификат: OQE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11,2019 до 06.11.2020
Г олубев
