№2587 от 28.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 125912
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 17452 "Измерители напряженности магнитного поля ИМП-6" и внесении изменений
в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2587 от 28.10.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» октября 2019 г. № 2587
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители напряженности магнитного поля ИМП-6
Назначение средства измеренийИзмерители напряженности магнитного поля ИМП-6 (далее - измеритель) предназначены для измерения напряженности постоянного магнитного поля.
Описание средства измеренийПринцип действия измерителя основан на преобразовании датчиком Холла напряженности постоянного магнитного поля в электрический сигнал, пропорциональный значению напряженности магнитного поля. Электрический сигнал усиливается и обрабатывается в электронном блоке, результат измерений наблюдается на цифровом жидкокристаллическом дисплее.
Конструктивно измеритель выполнен в малогабаритном корпусе, на верхней панели которого расположены: жидкокристаллический индикатор, сдвоенный двухцветный светодиод индикации превышения заданного уровня, светодиод индикации разряда батареи и кнопка включения.
На боковой поверхности расположен переключатель подключения (отключения) компенсирующего датчика (для работы в режиме компенсации однородных полей или прямых измерений), а также находится отверстие, в котором "под шлиц" выведен регулятор для настройки порога срабатывания светодиода индикации превышения заданного уровня.
С целью исключения влияния однородного поля Земли в корпус измерителя встроены два датчика Холла, расположенные вблизи переднего (рабочий датчик) и заднего (датчик, компенсирующий поле Земли) концов цилиндрического канала неразъемно-соединенного с корпусом измерителя.
Электрическое питание измерителя осуществляется от батареи типа 6LR61 или 6F22 (9 В), размещаемой в батарейном отсеке под нижней крышкой измерителя.
Для удобства считывания и восприятия показаний с жидкокристаллического индикатора измеритель проградуирован в единицах А/см (ампер на сантиметр).
Пломбирование измерителей напряженности магнитного поля ИМАГ-400Ц не предусмотрено.

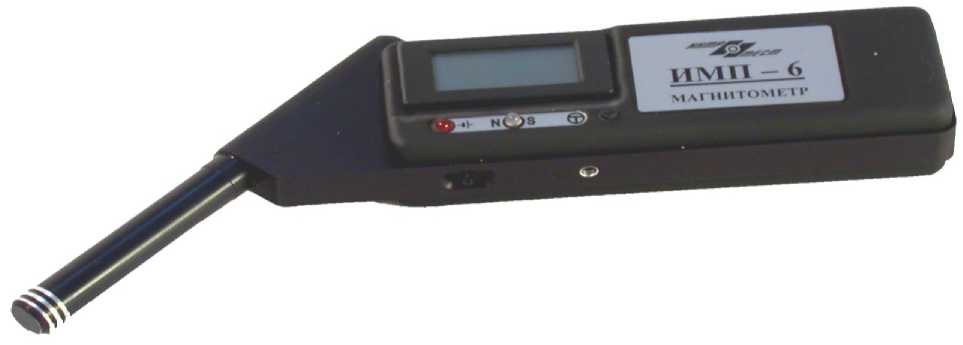

Общий вид измерителя представлен на рисунке 1.
Рисунок 1 - Общий вид измерителя напряженности магнитного поля ИМП-6
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Единица измерения |
Значение характеристики |
|
Диапазон измерений напряженности постоянного |
А/м |
от 10 до 19990 |
|
магнитного поля |
А/см |
от 0,1 до 199,9 |
|
Пределы допускаемой абсолютной погрешности измерений напряженности постоянного магнитного поля Н для доверительной вероятности 0,95 |
А/м |
±(10+0,03#) |
|
- в режиме компенсации однородных полей * |
А/см |
±(0,1+0,03-#) |
|
А/м |
5 г-> о о' + о +1 | |
|
- в режиме прямых измерений |
А/см |
±(0,5+0,03#) |
|
* режим компенсации необходимо использовать в диапазоне измерений напряженности | ||
|
постоянного магнитного поля от 10 до 2000 А/м | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Единица измерения |
Значение характеристики |
|
Дискретность отсчета |
А/м А/см |
10 0,1 |
|
Диапазон регулировки порога срабатывания световой индикации |
А/см |
от 0,4 до 20,0 |
|
Стабильность срабатывания световой индикации |
А/см |
Нп ± 0,1 где НП -установленный по цифровому дисплею уровень, А/см |
|
Максимальная разница порогов срабатывания световой индикации при противоположных направлениях поля |
А/см |
не более 0,2 |
|
Постоянная соленоида "Интротест-СО-1" |
-1 м см-1 |
от 23000 до 27000 от 230 до 270 |
|
Неоднородность напряженности постоянного магнитного поля в рабочей зоне соленоида (±5 мм от геометрического центра соленоида) |
% |
не более ±0,5 |
|
Напряжение питания |
В |
от 6 до 9 |
|
Потребляемый ток |
мА |
не более 20 |
|
Габаритные размеры измерителя ИМП-6, длинахширинахвысота |
мм |
не более 170х80х25 |
|
Габаритные размеры соленоида "Интротест-СО-1", диаметрхдлина |
мм |
не более 40х100 |
|
Масса измерителя ИМП-6 с батареей питания |
кг |
не более 0,2 |
|
Масса соленоида "Интротест-СО-1" |
кг |
не более 0,7 |
|
Средняя наработка на отказ |
ч |
не менее 5000 |
|
Установленный срок службы до списания |
лет |
не менее 8 |
|
Наименование характеристики |
Единица измерения |
Значение характеристики |
|
Рабочие условия эксплуатации: температура окружающего воздуха относительная влажность воздуха атмосферное давление |
°С % кПа мм рт. ст. |
от - 10 до + 40 90 (при температуре окружающего воздуха + 30 °С) от 84,0 до 106,7 от 630 до 800 |
наносится типографским способом с нанесением защитного полимерного покрытия на табличке, закрепляемой методом наклейки на поверхность измерителя и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель напряженности магнитного поля ИМП-6 |
ИМП-6 |
1 |
|
Батарея |
6LR61 или 6F22 |
1 |
|
Руководство по эксплуатации |
РЭ 422289-002-20872624-2003 |
1 |
|
Футляр |
1 | |
|
Методика поверки |
МП 05-261-2004 |
1 |
|
Соленоид "Интротест-СО-1" |
Интротест-СО-1 |
по требованию заказчика |
осуществляется по документу МП 05-261-2004 "ГСИ. Измеритель напряженности магнитного поля ИМП-6. Методика поверки", утвержденному ФГУП "УНИИМ" в марте 2004 г.
Основные средства поверки:
- рабочий эталон напряженности магнитного поля 2-го разряда по ГОСТ 8.030-2013, диапазон воспроизводимых значений напряженности постоянного магнитного поля от 10 до 20000 А/м (от 0,1 до 200 А/см), относительная погрешность (неопределённость) воспроизведения напряженности магнитного поля не более 1,5 % в рабочей зоне в виде цилиндра высотой не менее 10 мм и диаметром не менее 10 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям напряженности магнитного поля ИМП-6ГОСТ 8.030-2013 "ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции"
ТУ 4222-002-20872624-2003 "Измеритель напряженности магнитного поля ИМП-6. Технические условия"
ИзготовительАкционерное общество "Научно-производственное объединение "ИНТРОТЕСТ" (АО "НПО "ИНТРОТЕСТ")
ИНН 6661010721,
Адрес: 620078, г. Екатеринбург, ул. Студенческая, дом 55, комната 106
Телефон/факс: +7 (343) 227-05-71, +7 (343) 383-47-49
E-mail: introtest@introtest.com
Web-сайт: www.introtest.com, www.iii протест. р(()
Испытательный центрГЦИ СИ Федеральное государственное унитарное предприятие "Уральский научноисследовательский институт метрологии" (ГЦИ СИ ФГУП "УНИИМ")
Адрес: 620000, Свердловская область, г. Екатеринбург, ул. Красноармейская, д.4
Теле(он: +7 (343) 350-26-18, (акс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Web-сайт: www.uniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП "УНИИМ" по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ28 октября 2019 г. № 2587
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 17452 «Измерители напряженности магнитного поля ИМП-6» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НПО «ИНТРОТЕСТ» б/д № 1101, № 1101/2 и № 1101/5 приказываю:
-
1. Внести изменения в описание типа на измерители напряженности магнитного поля ИМП-6, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 26812-04, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 17452 «Измерители напряженности магнитного поля ИМП-6» на последующие 5 лет.
-
3. Переоформить свидетельство об утверждении типа № 17452
«Измерители напряженности магнитного поля ИМП-6», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 26812-04, в связи с переименованием изготовителя с ЗАО «НПО «ИНТРОТЕСТ», г. Екатеринбург на АО «НПО «ИНТРОТЕСТ», г. Екатеринбург.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу
или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
( " А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СЕЕДЕНИЧ О СЕРТИФИКА1Е ЭП
Сертификат: 00E1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен; с 08.11.2018 до 08.11.2019
ч_______________/
