№2351 от 04.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 118006
О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 38254 "Тягомеры, напоромеры, тягонапоромеры взрывозащищенные ТмСП-16СгВ3Т4, НСП-16СгВ3Т4, ТНСП-16СгВ3Т4"
Приказы по основной деятельности по агентству Вн. Приказ № 2351 от 04.10.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ4 октября 2019 г.
№ 2351
Москва
О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 38254 «Тягомеры, напоромеры, тягонапоромеры взрывозащищенные ТмСП-16СгВЗТ4, НСП-16СгВЗТ4, ТНСП-16СгВЗТ4»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Теплоконтроль» от 6 сентября 2019 г. № 343 и № 345 приказываю:
-
1. Продлить срок действия свидетельства об утверждении типа средств
измерений № 38254 «Тягомеры, напоромеры, тягонапоромеры
взрывозащищенные ТмСП-16СгВЗТ4, НСП-16СгВЗТ4, ТНСП-16СгВЗТ4» на последующие 5 лет.
-
2. Переоформить свидетельство об утверждении типа № 38254 «Тягомеры, напоромеры, тягонапоромеры взрывозащищенные ТмСП-16СгВЗТ4, НСП-16СгВЗТ4, ТНСП-16СгВЗТ4», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 11926-09, в связи с переименованием изготовителя с ОАО «Теплоконтроль», г. Казань на АО «Теплоконтроль», г. Казань.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
/------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии, ____
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
\_______2_______
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «4» октября 2019 г. № 2351
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тягомеры, напоромеры, тягонапоромеры взрывозащищенные ТмСП-16СгВ3Т4, НСП-16СгВ3Т4, ТНСП-16СгВ3Т4
Назначение средства измеренийТягомеры, напоромеры, тягонапоромеры взрывозащищенные ТмСП-16СгВ3Т4, НСП-16СгВ3Т4, ТНСП-16СгВ3Т4 предназначены для непрерывного измерения избыточного и вакуумметрического давления газообразных сред в стационарных промышленных установках и управления внешними электрическими цепями от сигнализирующего устройства.
Описание средства измеренийПринцип действия основан на уравновешивании измеряемого давления силами упругой деформации сильфона и диапазонных цилиндрических пружин.
Под действием поступающего во внутреннюю полость сильфона измеряемого давления, сильфон деформируется. Перемещение сильфона через толкатель, систему поводков, трибко-секторный механизм преобразуется в поворот стрелки относительно циферблата. Вместе с показывающей стрелкой поворачивается ведущий поводок, который перемещает шторку. Как только шторка войдет в зазор одного из датчиков, происходит срыв генерации и на выходе прибора БСУ-1И появляется сигнал.
В качестве датчиков электрического сигнала используются обмотки генератора высокой частоты. Один из них выдает сигнал минимального значения измеряемого давления, другой - максимального.
Блок электросигнальный взрывозащищенный состоит из сигнализирующего устройства - прибора БСУ-1И, заключенного во взрывонепроницаемую оболочку.

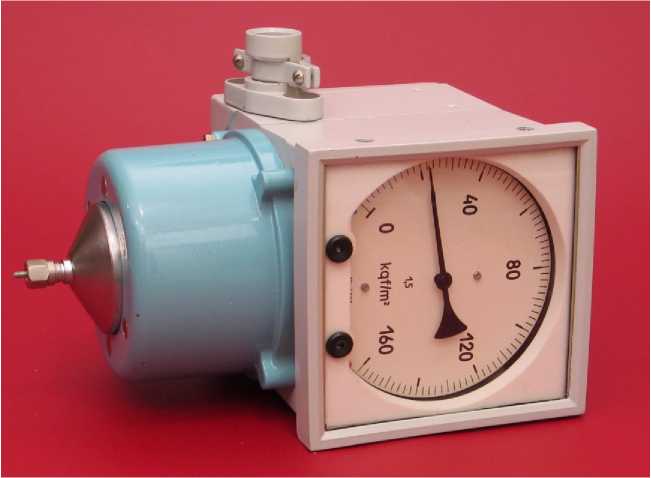

Рисунок 1 - Общий вид тягомеров, напоромеров, тягонапоромеров взрывозащищенных
ТмСП-16СгВ3Т4, НСП-16СгВ3Т4, ТНСП-16СгВ3Т4
Место пломбировки
К i

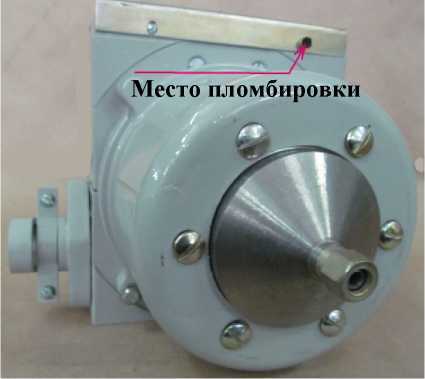

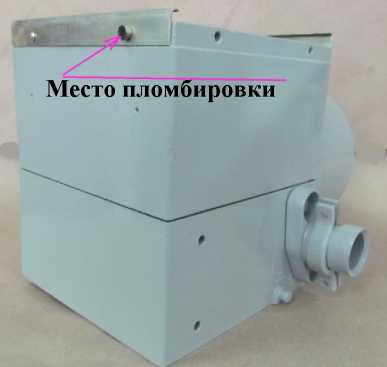

Рисунок 2 - Места пломбировки
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Классы точности и диапазоны показаний давления
|
Наименование и обозначение |
Класс точности |
Диапазон показаний давления | |
|
вакуумметрического кПа, (кгс/м2) |
избыточного кПа (кгс/м2) | ||
|
ТмСП-16СгВ3Т4 |
1,5 |
от -1 до 0 (от -100 до 0) от -1,6 до 0 (от -160 до 0) |
- |
|
1,0 1,5 |
от -2,5 до 0 (от -250 до 0) от -4 до 0 (от -400 до 0) от -6 до 0 (от -600 до 0) от -10 до 0 (от -1000 до 0) от -16 до 0 (от -1600 до 0) от -25 до 0 (от -2500 до 0) от -40 до 0 (от -4000 до 0) | ||
|
НСП-16СгВ3Т4 |
1,5 |
- |
от 0 до 1 (от 0 до 100) от 0 до 1,6 (от 0 до 160) |
|
1,0 1,5 |
- |
от 0 до 2,5 (от 0 до 250) от 0 до 4 (от 0 до 400) от 0 до 6 (от 0 до 600) от 0 до 10 (от 0 до 1000) от 0 до 16 (от 0 до 1600) от 0 до 25 (от 0 до 2500) от 0 до 40 (от 0 до 4000) | |
|
ТНСП-16СгВ3Т4 |
1,0 |
от -3 (от -300) от -5 (от -500) от -8 (от -800) от -12,5 (от -1250) от -20 (от -2000) |
до 3 (до 300) до 5 (до 500) до 8 (до 800) до 12,5 (до 1250) до 20 (до 2000) |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной погрешности приборов, % от диапазона показаний
|
±1,0 ±1,5 |
|
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона показаний
|
-н -н |
|
Вариация показаний приборов, %, не более |
1,0; 1,5 |
|
Вариация срабатывания сигнализирующего устройства, %, не более |
1,5; 2,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность сигнализирующего устройства приборов, Вт, не более |
10 |
|
Габаритные размеры корпуса, мм, не более |
160x160x191 |
|
Масса, кг, не более |
7 |
|
Маркировка взрывозащиты |
IExdibsIIBT4 |
|
Степень защиты
|
IP 54 IP 40 или IP 54 |
|
Полный средний срок службы, лет, не менее |
10 |
|
Рабочие условия измерений (в зависимости от исполнения):
для исполнения У3 для исполнения Т3
для исполнения У3 для исполнения Т3 |
от -30 до +50 от -50 до +60 от -10 до +55 до 95 до 100 |
наносится на табличку прибора методом фотохимического травления, и в верхней части титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Прибор |
- |
1 шт. |
в соответствии с заказом |
|
Предохранитель |
2В6.618.029 |
1 шт. |
- |
|
Кронштейн |
2В8.090.569 |
1 шт. |
- |
|
Кронштейн |
2В8.090.585 |
1 шт. |
- |
|
Фланец нажимной |
2В8.231.078 |
1 шт. |
- |
Окончание таблицы 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Руководство по эксплуатации |
4В0.283.805 РЭ |
1 экз. |
на каждые три прибора |
|
Руководство по эксплуатации |
4В0.283.805-01 РЭ |
3 экз. |
для экспорта |
|
Паспорт |
4В0.283.805 ПС |
1 экз. |
- |
|
Паспорт |
4В0.283.805-01 ПС |
3 экз. |
для экспорта |
осуществляется по документу МИ 2124-90 ГСИ. Манометры, вакуумметры, мановакууммет-ры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.
Основные средства поверки:
- манометры однотрубные МОТ-2, МОТ-3, класс точности 0,25, пределы измерений 0-1100 мм вод.ст.;
- напоромер эталонный сильфонный переносной НОСП, к.т. 0,15;
- манометр эталонный сильфонный переносной МОСП, к.т. 0,15;
- вакуумметр эталонный сильфонный переносной ВОСП, к.т. 0,15;
- манометр контрольный МКД, класс точности 0,1;
- вакуумметр эталонный деформационный с условной шкалой ВО, к. т. 0,15. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится на корпус, пломбу или в паспорт приборов.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к тягомерам, напоромерам, тягонапоромерам взрывозащищенным ТмСП-16СгВ3Т4, НСП-16СгВ3Т4, ТНСП-16СгВ3Т4
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
МИ 2124-90 ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
ТУ 25-0210.030-2009 Тягомеры, напоромеры, тягонапоромеры, манометры, вакуумметры и мановакуумметры взрывозащищенные. Технические условия
ИзготовительАкционерное общество «Теплоконтроль» (АО «Теплоконтроль») ИНН 1659041868
Адрес:420054, г. Казань, ул. Владимира Кулагина, 1 Телефон: (843) 278-32-32
Факс: (843) 278-32-32
E-mail: tk_om@mail.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходо-метрии» (ГЦИ СИ ФГУП «ВНИИР»).
Адрес: 420088 г. Казань, ул.2-я Азинская, д. 7А,
Телефон (843) 272-70-62, факс (843) 272-00-32,
E-mail: office@vniir.org
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № 30006-09 от 16.12.2009 г.
