МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 августа 2019 г.

Москва

О внесении изменений в описание типа на весы неавтоматического действия AJ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Вибра Рус» от 21 марта 2019 г. № 190321/02 приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия AJ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49845-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.          ___________

Сертификат: 0OE1036EE32711K8OE9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08Л1.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1968

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия AJ

Весы неавтоматического действия AJ (далее - весы), предназначены для статического измерения массы.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

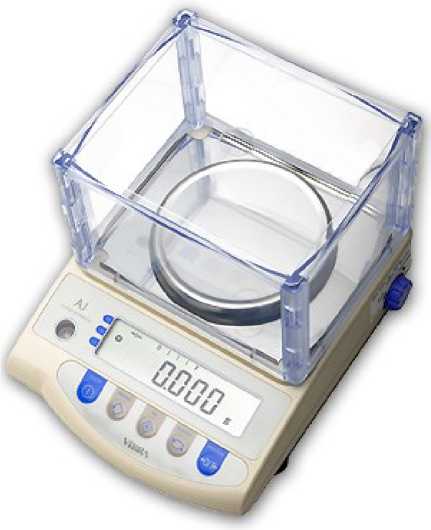

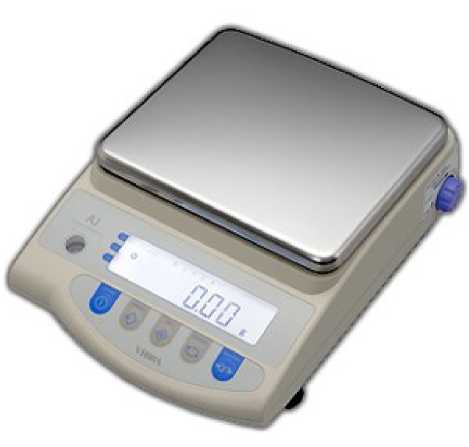

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия AJ.

Питание весов осуществляется через адаптер сетевого питания. В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство установки нуля и уравновешивания тары (4.6.9);

- устройство выборки массы тары (Т.2.7.4);

- цифровое показывающее устройство с отличающимся делением (3.4.1) - для всех модификаций, кроме AJ-820CE;

- полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5) - для модификаций: AJH-620CE, AJH-220CE, AJH-320CE, AJH-420CE, AJH-2200CE, AJH-3200CE, AJH-4200CE;

- взвешивание в различных единицах измерения массы (2.1).

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Весы имеют следующие режимы работы (4.20):

- счетный режим;

- вычисление процентных соотношений;

- режим сравнения.

Весы выпускаются в следующих модификациях: AJ-220CE, AJH-220CE, AJ-320CE, AJH-320CE, AJ-420CE, AJH,-420CE, AJ-620CE, AJH-620CE, AJ-820CE, AJ-1200CE, AJ-2200CE, AJH-2200CE, AJ-3200CE, AJH-3200CE, AJ-4200CE, AJH-4200CE, AJ-6200CE, AJ-8200CE, AJ-12KCE, отличающихся метрологическими характеристиками.

Обозначение модификаций весов имеет вид AJ[H]-A[K]CE, где:

AJ - обозначение типа весов;

[H] - (если присутствует) означает, что весы оснащены полуавтоматическим устройством юстировки чувствительности встроенным грузом;

А - обозначение максимальной нагрузки (Max), в граммах (для модификации AJ-12KCE в килограммах);

[К] - (если присутствует) означает весы с максимальной нагрузкой (Max) более 10 кг Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

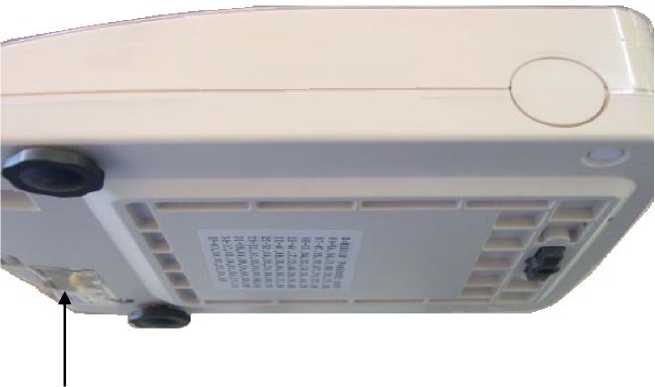

Место размещения пломбы

(переключатель юстировки)

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа

Программное обеспечение (далее - ПО) весов является встроенным и разделено на метрологически значимую и незначимую части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на нижней части корпуса весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Максимальная (Мах) и минимальная (Min) нагрузки, поверочный интервал (е), число поверочных интервалов (n), действительная цена деления (d), интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификации весов приведены в таблице 2, таблице 3 и таблице 4.

аблица 2

Таблица 3

Таблица 4

Масса и габаритные размеры весов приведены в таблице 5.

Таблица 5

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Таблица 6 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классам точности Е2, F1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений мас-

сы»

Фирма «Shinko Denshi Co., Ltd», Япония

Адрес: 3-9-11 Yushima, Bunkyo-ku, Tokyo 113, Japan

Тел.: (81)-3-3835-4577

Факс (81)-3-5818-6066

E -mail: sales@vibra.co.jp

Web-сайт: www.vibra.co.jp

Общество с ограниченной ответственностью «Вибра Рус» (ООО «Вибра Рус») ИНН 7721815436

Адрес: 109428, Москва, Рязанский проспект, д. 26, стр. 13 Тел.: (495) 740-68-71

Факс (495) 740-62-71

E-mail: sales@vibra.ru

Web-сайт: www.vibra.ru;www.acomrus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон (факс): (495) 437-5577, 437-5666.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
