МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

25 июля 2019 г.                                               к. 1728

Москва

О переоформлении и продлении срока действия свидетельства № 35971 об утверждении типа на спектрометры сцинтилляционных InSpector 1000

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Канберра-Паккард Трейдинг Корпорейшн» от 10 июня 2019г. № 104.19/1-0619 приказываю:

• 1. Переоформить свидетельство об утверждении типа № 35971 об утверждении типа на спектрометры сцинтилляционных InSpector 1000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 41048-09, в связи с переименованием изготовителя с компания «Canberra France», Франция на Mirion Technologies (Canberra), SAS, Франция.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 35971 «Спектрометры сцинтилляционных InSpector 1000» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

НИЯ О а ЕГИФИКАТЕ ЭИ

Сертификат. 00E1036EE32711E880E9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2019 г. № 1728

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры сцинтилляционные InSpector 1000

Спектрометры сцинтилляционные InSpector 1000 (далее - спектрометры) предназначены для измерения энергетического распределения гамма-излучения, амбиентного эквивалента дозы и мощности дозы гамма-излучения, активности гамма-излучающих радионуклидах в пробах и объектах (при наличии соответствующих калибровок и аттестованных методик выполнения измерений), а также для поиска источников гамма-излучения и идентификации гамма-излучающих радионуклидов. При комплектации дополнительным блоком детектирования нейтронов спектрометры применяются для поиска источников нейтронного излучения.

Описание средства измерений

Принцип работы спектрометра InSpector 1000 основан на преобразовании энергии гамма-квантов, зарегистрированных блоком детектирования, в цифровой код и накопления его в виде спектра, представляющего собой распределение числа гамма-квантов по их энергии. Этот спектр накапливается в памяти анализатора и может обрабатываться в режиме реального времени с помощью встроенного программного обеспечения спектрометра. Полученные результаты (мощность дозы, скорость счета импульсов, активность идентифицированных нуклидов) выводятся на дисплей.

Дополнительно анализатор оснащён встроенным счётчиком Гейгера-Мюллера, предназначенным для защиты спектрометрического сцинтилляционного блока детектирования при высокой интенсивности излучения путем управления отключением высокого напряжения детектора при заданном пороговом значении скорости счета, регистрируемой счетчиком, а также для измерения мощности дозы и скорости счета гамма-излучения при отключенном внешнем блоке детектирования.

Спектрометры представляют собой многофункциональные носимые приборы, состоящие из блока многоканального анализатора (МКА) модели IN1K с встроенным счетчиком Гейгера-Мюллера и внешнего спектрометрического сцинтилляционного блока детектирования гамма-излучения моделей:

• IPROS-3 (стабилизированный сцинтилляционный блок детектирования на основе кристалла NaI(Tl) размерами диаметр 76x76 мм);

• IPRON-3 (сцинтилляционный блок детектирования на основе кристалла NaI(Tl) размерами диаметр 76x76 мм);

• IPROS-2 (стабилизированный сцинтилляционный блок детектирования на основе кристалла NaI(Tl) размерами диаметр 51x51 мм);

• IPRON-2 (сцинтилляционный блок детектирования на основе кристалла NaI(Tl) размерами диаметр 51x51 мм);

• IPROL-1 (стабилизированный сцинтилляционный блок детектирования на основе кристалла LaBr₃(Ce) размерами диаметр 38x38 мм).

Дополнительно спектрометр может комплектоваться внешним блоком детектирования нейтронного излучения модели IPRON-N.

Спектрометр имеет два режима работы - простой и стандартный. В простом режиме доступны только функции поиска и идентификации гамма-излучающих радионуклидов, в стандартном - все функции прибора:

• •  Доза - измерение мощности дозы и накопленной дозы гамма-излучения, которое постоянно выполняется в фоновом режиме. Обеспечивает отображение мгновенной мощности дозы и дозы измеренной на данный момент. Кроме того, имеется возможность вывести накопленную дозу, дозу, полученную за определенное время, а также входную скорость счета или среднюю энергию спектра.

• •  Поиск - поиск источников или направления на них по интенсивности излучения. В качестве параметра поиска может быть использована скорость счета импульсов с внешних блоков детектирования гамма- и нейтронного излучения и мощность дозы гамма-излучения.

• •  Отчет - функция вывода результатов обработки спектра по текущей последовательности (способу) анализа и отображения результатов на дисплее. Отчеты выводятся в виде таблиц, которые могут содержать результаты идентификации нуклидов и результаты расчета активности и мощности дозы.

• •  Спектр - функция управления набором и анализом спектров, визуализации набора и просмотра спектра, а также калибровки по энергии и эффективности регистрации, настройки параметров спектрометрического тракта и выбора последовательности анализа.

Внешний вид и место пломбирования спектрометров представлен на рисунке 1.

Место пломбирования

[ ¹ £

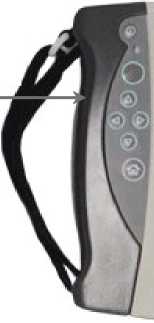

Рисунок 1 - Внешний вид спектрометра InSpector 1000 с подключенным сцинтилляционным блоком детектирования IPRON-2

Программное обеспечение

Для обработки и хранения спектров и вывода информации используется встроенный в анализатор наладонный компьютер, работающий под управлением операционной системы Windows CE и программного обеспечения Genie CE. Спектры и результаты обработки сохраняются в виде файлов, в дальнейшем они могут быть скопированы на внешний персональный компьютер для последующего хранения и обработки.

Для настройки параметров прибора и алгоритмов обработки спектра, а также для архивации спектров и результатов измерений возможно использование внешнего управляющего компьютера с утилитой обслуживания спектрометра Maintenance.

Результаты измерений и спектры, переданные на внешний компьютер с помощью утилиты обслуживания Maintenance, могут быть использованы для последующей обработки с целью получения дополнительной информации программными пакетами RADMAP и Genie 2000.

Таблица 1 - Идентификационные данные программного обеспечения спектрометра InSpector 1000

Примечание. Контрольная сумма файлов относится к текущей версии программного обеспечения.

Уровень защиты программного обеспечения гамма-спектрометров InSpector 1000 от непреднамеренных и преднамеренных изменений соответствует классу A в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Основные технические характеристики спектрометров InSpector 1000 приведены в таблице 2.

Таблица 2

Средняя наработка на отказ 10000 ч.

Средний срок службы 6 лет.

наносится на титульный лист Руководства по эксплуатации гамма-спектрометра InSpector 1000 методом компьютерной графики и на пленочную этикетку, клеящуюся на корпус спектрометра.

Комплектность средства измерений

В комплект поставки гамма-спектрометров InSpector 1000 входят составные части и эксплуатационная документация, указанные в таблице 3.

Таблица 3.

Примечания:

• 1) Конкретная модель детектора согласуется с заказчиком при заказе спектрометра.

• 2) Поставляется в виде установочной копии на компакт диске.

• 3) Количество по согласованию с заказчиком.

• 4) Тип и количество по согласованию с заказчиком.

• 5) Поставляется в виде файла с характеристиками детектора на дискете или компакт-диске.

• 6) Конкретная модель компьютера и принтера согласуется с заказчиком при заказе системы.

осуществляется по документу 2104-003-2009 МП "Спектрометры сцинтилляционные InSpector 1000. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в апреле 2009 г.

Основные средства поверки:

- источники фотонного излучения спектрометрические эталонные 2-го разряда по ГОСТ 8.033-96 типа ОСГИ-3, № г/р 46383-11, активностью от 10⁴ до 10⁵ Бк, аттестованные по активности радионуклида в источнике с погрешностью не более ±4%;

- установки эталонные дозиметрические гамма-излучения по ГОСТ 8.087-2000 с источниками из радионуклида ¹³⁷Cs в диапазоне мощностей амбиентного эквивалента дозы от 0,07 мкЗв/ч до 10 мЗв/ч, погрешность не более ± 4%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 4.59-79 СПКП. Средства измерений ионизирующих излучений. Номенклатура показателей

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников

ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амби-ентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений

Техническая документация изготовителя.

Mirion Technologies (Canberra), SAS, Франция

Адрес: CANBERRA France, Route de Vauzelles, Zone Industrielle, La Valtee du Parc, 37600 LOCHES, FRANCE

Тел.: 33 (0)2 47 91 40 00, факс: 33 (0)2 47 59 04 54

ЗАО «Канберра - Паккард Трейдинг Корпорейшн»

Адрес: 117997, г Москва, ул. Миклухо-Маклая, д.16/10, корпус 32

Тел/факс: (499) 724-85-77, (499) 724-86-11

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: Россия, 190005, г.Санкт- Петербург, Московский пр., д. 19

Тел.: (812) 251-76-01; факс:(812) 713-01-14

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
