Номер по Госреестру СИ: 68653-17
68653-17 Преобразователи измерительные
(MACX)
Назначение средства измерений:
Преобразователи измерительные MACX (далее - преобразователи) предназначены для преобразования входных аналоговых сигналов (напряжения и силы постоянного тока, силы переменного тока, электрического сопротивления) от датчиков различных физических величин в унифицированные электрические выходные сигналы напряжения и силы постоянного тока.
Внешний вид.
Преобразователи измерительные

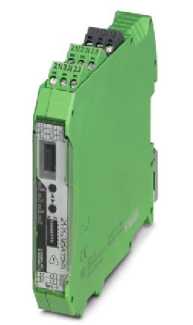

Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Внешний вид.
Преобразователи измерительные

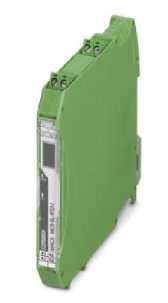

Рисунок № 5
Внешний вид.
Преобразователи измерительные

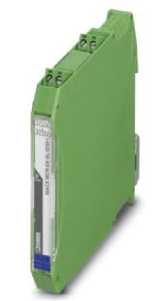

Рисунок № 6
Внешний вид.
Преобразователи измерительные

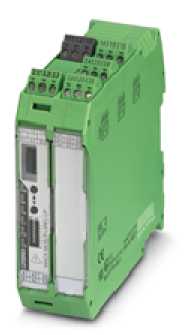

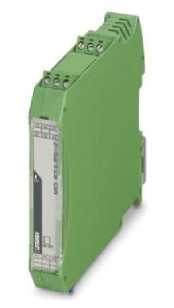

Рисунок № 7
Внешний вид.
Преобразователи измерительные

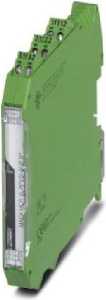

Рисунок № 8
Внешний вид.
Преобразователи измерительные

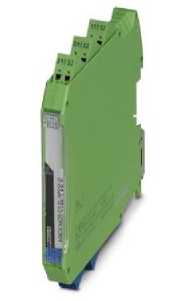

Рисунок № 9
Внешний вид.
Преобразователи измерительные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и с помощью наклейки на боковую поверхность корпуса преобразователя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным MACX
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 68653-17 «Преобразователи измерительные MACX MCR. Методика поверки», утвержденному ООО «ИЦРМ» 21.07.2017 г.
Основные средства поверки:
- калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12).
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG», Германия
Адрес: Flachsmarktstrasse 8, D-32825 Blomberg, Germany
Телефон: +49 (0) 5235-300; Факс: +49 (0) 5235-341200
W eb -сайт: https://www.phoenixcontact.com
Заявитель
Общество с ограниченной ответственностью «Феникс Контакт РУС» (ООО «Феникс Контакт РУС»)
ИНН 7702332747
Адрес: 119619, г. Москва, Новомещерский проезд, д. 9, стр. 1 Телефон: +7 (495) 933-85-48; Факс: +7 (495) 933-97-22
W eb -сайт: https://www.phoenixcontact.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия преобразователей основан на преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированных электрических выходных сигналов напряжения и силы постоянного тока по ГОСТ 26.011-80, пропорциональных входному сигналу.
Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания.
Модификации преобразователей отличаются друг от друга функциональным назначением и характеристиками.
Преобразователи модификации с индексом (-SP) имеют пружинные Push-in клеммные зажимы, в случае, если индекс (-SP) в наименовании отсутствует, зажимы винтовые. У модификаций преобразователей с конфигурируемыми диапазонами входных и выходных сигналов (с индексами (-С) и (-NC) в обозначении) на торцевой поверхности под защитным стеклом могут быть расположены DIP-переключатели, предназначенные для выбора режимов работы преобразователя. Преобразователи с индексом (-UP) в обозначении модификации имеют расширенный диапазон напряжения питания. Преобразователи с индексом (-EX) в обозначении модификации выполнены в искробезопасном исполнении с маркировкой [Ex ia] IIC.
Преобразователи предназначены для установки на DIN рейку. Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.
Внешний вид преобразователей представлен на рисунке 1.
а) модификации MACX
MCR(-EX)-T-UI-UP(-SP)(-C)
б) модификации MACX
MCR-SL-CAC-5-I(-UP) и
MACX MCR-SL-CAC-12-I(-UP)
в) модификации MACX
MCR(-EX)-T-UIREL-UP(-SP)(-C)
г) модификации MACX
MCR(-EX)-SL-TC-I(-NC)
д) модификации MACX
MCR(-EX)-SL-RTD-I(-SP)(-
NC)
е) модификации MACX
MCR(-EX)-SL-IDSI-I(-SP)
и) модификации MACX
MCR(-EX)-SL-RPSSI-2I(-SP)
ж) модификации MACX
MCR(-EX)-SL-RPSSI-I(-UP) (-SP)
з) модификации MACX
MCR(-EX)-SL-RPSS-2I-2I(-SP)
к) модификации MACX MCR-UI-UI(-UP)(-SP)(-NC)
Рисунок 1 - Внешний вид модификаций преобразователей измерительных MACX
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя. Пломбирование преобразователей не предусмотрено, так как части корпуса соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия.
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики приведены в таблицах 1 - 2.
Таблица 1 - Основные метрологические характеристики преобразователей измерительных MACX
Модификация |
Назначение |
Диапазоны входного сигнала |
Диапазоны преобразования выходного сигнала |
Пределы допускаемой основной приведенной1) погрешности преобразования |
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением температуры окружающего воздуха от нормальных условий на каждый 1 °С |
1 |
2 |
3 |
4 |
5 |
6 |
MACX MCR-UI-UI (-UP)(-SP)(-NC) |
Преобразование сигналов напряжения и силы постоянного тока |
от 0 до 100 мА2) от -100 до +100 мА3) 4) от 1 до 5 мА от 2 до 10 мА от 4 до 20 мА от 0 до 100 В4)4) 5) от -100 до +100 В4) 5) от 1 до 5 В от 2 до 10 В |
от 0 до 5 мА от 0 до 10 мА от 0 до 20 мА от -5 до +5 мА от -10 до +10 мА от -20 до +20 мА от 1 до 5 мА от 2 до 10 мА от 4 до 20 мА от 0 до 2,5 В от 0 до 5 В от 0 до 10 В от -2,5 до +2,5 В от -5 до +5 В от -10 до +10 В от 0,5 до 2,5 В от 1 до 5 В от 2 до 10 В |
±0,1 % |
±0,01 % |
MACX MCR(-EX)- SL-RPSSI-I(-SP) |
Преобразование с развязкой цепи питания |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,01 % |
MACX MCR(-EX)- SL-RPSSI-2I(-SP) |
Преобразование с развязкой цепи питания |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,01 % |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
MACX MCR(-EX)- SL-RPSS-2I-2I(-SP) |
Преобразование с развязкой цепи питания |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % |
±0,01 % |
MACX MCR(-EX)- SL-RPSSI-I(-UP) (-SP) |
Преобразование с развязкой цепи питания |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 % |
±0,01 % |
MACX MCR(-EX)- SL-IDSI-I(-SP) |
Преобразование с развязкой выходного сигнала |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,01 % |
MACX MCR-SL- CAC-5-I(-UP) |
Преобразование силы переменного тока частотой от 45 до 65 Гц |
от 0 до 1 А от 0 до 5 А |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,01 % |
MACX MCR-SL- CAC-12-I(-UP) |
Преобразование силы переменного тока частотой от 45 до 65 Гц |
от 0 до 5 А от 0 до 12 А |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,01 % |
MACX MCR(-EX)- T-UIREL-UP(-SP) (-C) |
Преобразование сигналов преобразователей термоэлектричес-ких6) и термопреобразователей 7) сопротивления 7 |
от 0 до 50 кОм от -1000 до +1000 мВ |
от 4 до 20 мА от -10 до +10 В |
±0,1 % |
±0,01 % |
MACX MCR(-EX)- T-UI-UP(-SP)(-C) |
Преобразование сигналов преобразователей термоэлектричес- 6) ких и термопреобразователей 7) сопротивления ’ |
от 0 до 50 кОм от -1000 до +1000 мВ |
от 4 до 20 мА от -10 до +10 В |
±0,1 % |
±0,01 % |
Окончание таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
MACX MCR(-EX)- SL-TC-I(-NC) |
Преобразование сигналов преобразователей термоэлектричес- 6) ких 7 |
от -20 до +70 мВ (диапазон температур от -250 до +1372 оС) |
от 0 до 20 мА от 4 до 20 мА |
±(0,b600/At8)) % (для диапазона температур -250 до +600 оС); ±0,1 % (для диапазона температур свыше 600 оС) |
±0,01 % |
MACX MCR(-EX)- SL-RTD-I(-SP) (-NC) |
Преобразование сигналов термопреобразователей 7) сопротивления |
от 0 до 2000 Ом (диапазон температур -200 до +850 оС) |
от 0 до 20 мА от 4 до 20 мА |
±(0,14000/At8)) % |
±0,01 % |
Примечания: 1) За нормирующее значение при определении приведенной погрешности преобразования принимается значение диапазона выходного сигнала (полная шкала); 2) Приведены максимальные значения диапазона входного сигнала. Верхнее граничное значение диапазона входного сигнала устанавливается при помощи DIP-переключателей и может выбираться из ряда: 1; 1,5; 2; 3; 5; 10; 15; 20; 30; 50; 100 (мА);
|
Таблица 2 - Характеристики преобразователей термоэлектрических
Тип преобразователя термоэлектрического |
Диапазон измерения температуры, °С |
E (IEC/EN 60584) |
от -250 до +1000 |
J (IEC/EN 60584) |
от -210 до +1200 |
K (IEC/EN 60584) |
от -250 до +1372 |
N (IEC/EN 60584) |
от -250 до +1300 |
L |
от -200 до +900 |
Таблица 3 - Характеристики термопреобразователей сопротивления
Тип термопреобразователя сопротивления |
Диапазон измерения температуры, °С |
Pt50 (IEC/EN 60751) |
от -200 до +850 |
Pt100 (IEC/EN 60751) |
от -200 до +850 |
Pt200 (IEC/EN 60751) |
от -200 до +850 |
Pt500 (IEC/EN 60751) |
от -200 до +850 |
Pt100 (Sama RC21-4-1966) |
от -200 до +600 |
Pt500 (Sama RC21-4-1966) |
от -200 до +600 |
Ni100 |
от -60 до +250 |
Ni500 |
от -60 до +250 |
Cu50 |
от -50 до +200 |
Cu53 |
от -50 до +180 |
Таблица 4 - Основные технические характеристики преобразователей измерительных MACX
Наименование характеристики |
Значение характеристики |
Напряжение питания постоянного тока, В:
|
от 9,6 до 30 от 19,2 до 253 от 19,2 до 30 |
Напряжение питания переменного тока частотой 50/60 Гц (только для модификаций с индексом (-UP)), В |
от 19,2 до 253 |
Габаритные размеры (ширина х высота х глубина), мм, не более |
35 х 104 х 114,5 |
Масса, кг, не более |
0,2 |
Нормальные условия измерений:
|
от +10 до +30 от 10 до 90 |
Рабочие условия измерений:
|
от -20 до +60 95 |
