Номер по Госреестру СИ: 78555-20
78555-20 Счетчики для измерения электрической энергии
(EEM)
Назначение средства измерений:
Счетчики для измерения электрической энергии EEM (далее - счетчики) предназначены для измерений напряжения и силы переменного тока, активной, реактивной и полной электрической мощности, активной и реактивной электрической энергии прямого и обратного направлений в однофазных и трехфазных цепях переменного тока промышленной частоты.
Внешний вид.
Счетчики для измерения электрической энергии
Рисунок № 1
Внешний вид.
Счетчики для измерения электрической энергии
Рисунок № 2
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память микроконтроллера, что исключает возможность несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Встроенное ПО предназначено для преобразования измеренных значений физических величин, отображения измеренных значений на жидкокристаллическом дисплее и передачи измерительной информации по одному из цифровых протоколов в промышленную цифровую сеть.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные |
Значение для модификаций | |
ЕЕМ-МА770, ЕЕМ-МА771 |
ЕЕМ-МА370, ЕЕМ-МА371, ЕЕМ-МВ370, ЕЕМ-МВ371 | |
Идентификационное наименование ПО |
fw v104-fp |
fw v104-dr |
Номер версии ПО, не ниже |
1.0.0 | |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус счетчиков методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам для измерения электрической энергии EEMГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-010-20 «Счетчики для измерения электрической энергии EEM. Методика поверки», утвержденному ООО «ИЦРМ» 24.01.2020 г.
Основные средства поверки:
-
- установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде № 57346-14);
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09);
-
- шунты переменного тока Fluke A40B (регистрационный номер в Федеральном информационном фонде № 51518-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на корпус счетчика, как показано на рисунке 1.
Изготовитель
Фирма «Phoenix Contact GmbH & Со. KG», Германия
Адрес: Flachsmarktstrasse 8, D-32825 Blomberg, Germany
Телефон: +49 (0) 5235-3-00
Web-сайт: www.phoenixcontact.com
Заявитель
Общество с ограниченной ответственностью «Феникс Контакт РУС»
(ООО «Феникс Контакт РУС»)
ИНН 7702332747
Адрес: 119619, г. Москва, Новомещерский проезд, д. 9, стр. 1, пом./ком. I/88 Телефон: +7 (495) 933-85-48
Web-сайт: www.phoenixcontact.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия счетчиков заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (далее - АЦП), последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра, отображении результатов на жидкокристаллическом дисплее (при наличии) и/или их передаче по цифровому протоколу.
Конструктивно счетчики состоят из аналого-цифровых преобразователей и микропроцессора, помещенных в пластмассовый корпус. На нижней и верхней панелях счетчика находятся разъемы для питания и подключения измерительных цепей. В зависимости от модификации счетчики имеют жидкокристаллический дисплей и кнопки управления. Счетчики маркируются логотипом EMpro на передней панели.
Счетчики выпускаются в модификациях ЕЕМ-МА371, ЕЕМ-МА771, ЕЕМ-МВ371, ЕЕМ-МА370, ЕЕМ-МА770, ЕЕМ-МВ370, отличающихся классами точности, способом монтажа, габаритными размерами, способом подключения, наличием дисплея и типом цифрового интерфейса.
На корпус счетчиков наносится следующая информация: модификация, заводской номер, параметры питания, номинальные значения силы переменного тока, диапазоны измерений напряжения переменного тока, данные об изготовителе.
Структура условного обозначения счетчиков:
ЕЕМ- 7 -
-
1 - наименование типа счетчиков;
-
2 - наличие/отсутствие дисплея:
MA - есть;
MB - нет.
-
3 - способ монтажа:
3 - на монтажной рейке;
7 - на передней панели или дверце шкафа.
-
4 - способ подключения при измерении силы переменного тока:
0 - подключение через трансформатор;
1 - подключение через катушку Роговского.
5 - наличие цифровых интерфейсов связи:
R - RS-485; PN - PROFINET;
EIP - Ethernet/IP;
отсутствие буквенного обозначения означает отсутствие цифровых интерфейсов
связи.
Общий вид счетчиков с указанием мест нанесения знака поверки представлен на рисунке 1. Схема пломбировки счетчиков от несанкционированного доступа показана на

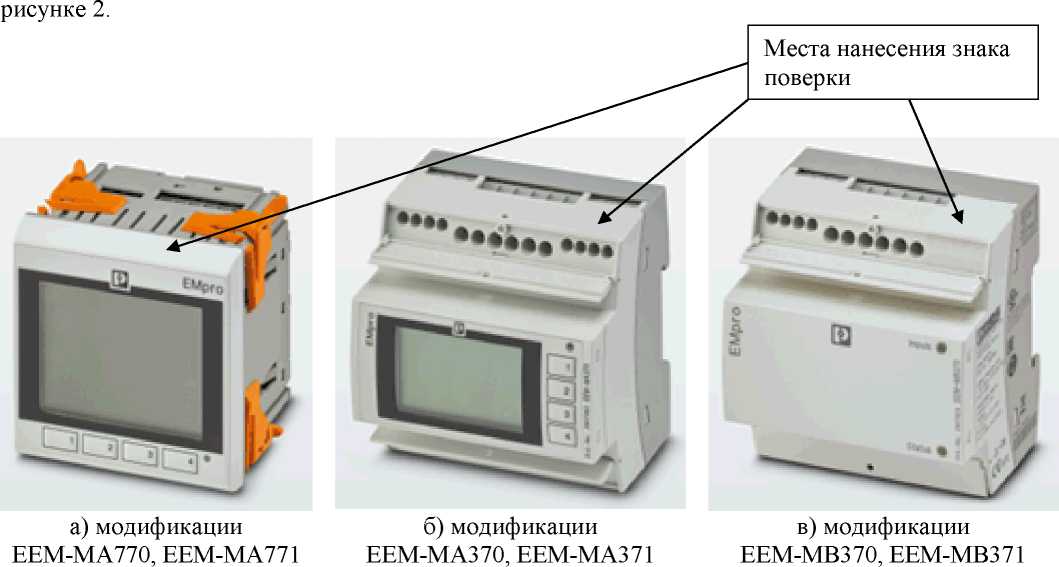

Рисунок 1 - Общий вид счетчиков с указанием мест нанесения знака поверки

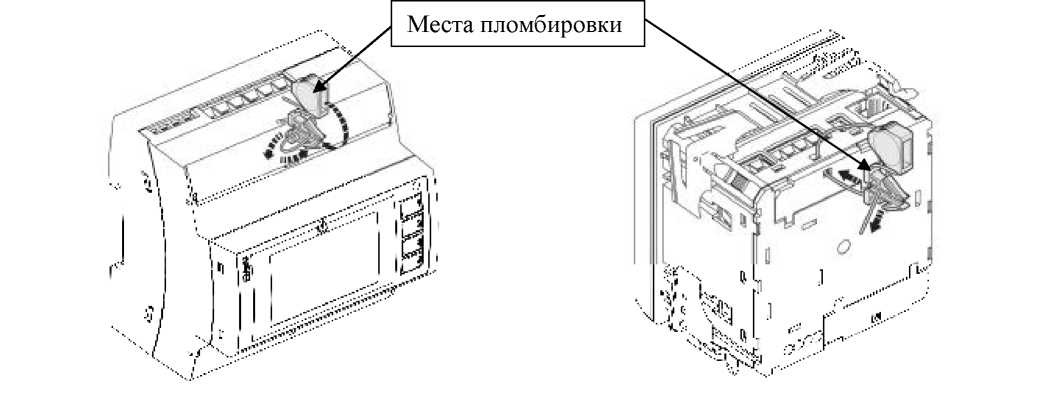

Рисунок 2 - Схема пломбировки счетчиков от несанкционированного доступа
Таблица 2 - Метрологические характеристики счетчиков модификаций ЕЕМ-МА370, ЕЕМ-МА770, ЕЕМ-МВ370
Наименование характеристики |
Значение |
Номинальное фазное/линейное напряжение переменного тока ^7ф.ном/^^л.ном5 В |
3x230/400 |
Номинальное значение силы переменного тока 1ном , А |
1; 5 |
Максимальное значение силы переменного тока 1макс, А |
6 |
Номинальное значение частоты переменного тока, Гц |
50/60 |
Диапазон измерений напряжения переменного тока при непосредственном подключении, В:
|
от 20 до 400 от 35 до 690 |
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока при непосредственном подключении, % |
±0,2 |
Диапазон измерений фазного напряжения вторичной обмотки трансформатора при трансформаторном подключении, В |
от 60 до 400 |
Диапазон показаний фазного напряжения первичной обмотки трансформатора при трансформаторном подключении, В |
от 60 до 2000000 |
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений напряжения вторичной обмотки трансформатора при трансформаторном подключении, % |
±0,2 |
Диапазон измерений вторичного тока трансформатора, А |
от 0,01'1ном до Тмакс |
Диапазон показаний первичного тока трансформатора, А |
от 0,01 до 20000 |
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений вторичного тока трансформатора, % |
±0,2 |
Диапазоны измерений фазной и трехфазной электрической мощности:
|
0,8 ^ф.ном — иф. — 1,2 иф.ном 0,01Лом — 1 — 1макс 0,5 — cosj — 1 0,8 иф.ном — иф. — 1,2‘ иф.ном |
- полной, А |
0,01'1ном — 1 — /макс 0,25 — sinj — 1 0,8 ^ф.ном — иф. — !-,2' иф.ном 0,01Лом — 1 — -/макс |
Продолжение таблицы 2 | |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений электрической мощности (активной, реактивной, полной), % |
±0,5 |
Классы точности при измерении активной электрической энергии прямого и обратного направлений |
0,5S1) |
Класс точности при измерении реактивной электрической энергии прямого и обратного направлений |
22) |
|
Таблица 3 - Метрологические характеристики счетчиков модификаций EEM-MA371, EEM-MA771, EEM-MB371
Наименование характеристики |
Значение |
Номинальное фазное/линейное напряжение переменного тока иф.ном/ил.ном на входе напряжения, В |
3x230/400 |
Номинальное значение напряжения переменного тока иР.ном на входе для подключения катушки Роговского, мВ |
400 |
Номинальное значение силы переменного тока 1ном1) при подключении через катушку Роговского, А |
4000 |
Максимальное значение напряжения переменного тока иР.макс на входе для подключения катушки Роговского, мВ |
480 |
Максимальное значение силы переменного тока 1макс1) при подключении через катушку Роговского, А |
4800 |
Коэффициент преобразования k выходного напряжения переменного тока катушки Роговского в силу переменного тока, А/мВ |
10 |
Номинальное значение частоты переменного тока, Гц |
50/60 |
Диапазон измерений напряжения переменного тока на входе напряжения при непосредственном подключении, В:
|
от 20 до 400 от 35 до 690 |
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока на входе напряжения при непосредственном подключении, % |
±0,2 |
Диапазон измерений фазного напряжения вторичной обмотки трансформатора на входе напряжения при трансформаторном подключении, В |
от 60 до 400 |
Диапазон показаний фазного напряжения первичной обмотки |
от 60 до 2000000 |
трансформатора на входе напряжения при трансформаторном подключении, В |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений напряжения вторичной обмотки трансформатора на входе напряжения при трансформаторном подключении, % |
±0,2 |
Диапазон преобразований выходного напряжения переменного тока катушки Роговского в силу переменного тока, мВ |
от 0,01 иР.ном до иР.макс |
Диапазон показаний силы переменного тока при подключении через катушку Роговского, А |
от 0,01'Тном до /макс |
Пределы допускаемой приведенной (к номинальному значению) погрешности преобразований выходного напряжения переменного тока катушки Роговского в силу переменного тока, % |
±1 |
Диапазоны измерений фазной и трехфазной электрической мощности:
|
0,8*Цф.ном < иф. < 1,2-иф.ном 0,01^1ном < 1 < /макс 0,5 < cosj < 1 0,8 иф.ном < иф. < 1,2' иф.ном 0,01Лом < 1 < /макс 0,25 < sinj < 1 0,8 иф.ном < иф. < 1,2' иф.ном 0,01Лом < 1 < /макс |
Пределы допускаемой относительной погрешности измерений электрической мощности (активной, реактивной, полной), % |
±1,0 |
Классы точности при измерении активной электрической энергии прямого и обратного направлений |
12) |
Класс точности при измерении реактивной электрической энергии прямого и обратного направлений |
23) |
|
Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5S с симметричными нагрузками
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой относительной погрешности, % |
0,01-!ном < I < 0,057ном |
1,0 |
±1,0 |
0,05^ном — I — 1макс |
±0,5 | |
0,02^1ном — I < 0,10-/ном |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±1,0 |
0,10Лом — 1 — 1макс |
±0,6 | |
Примечание - В диапазоне напряжения переменного тока от 0,8-^ф.нОм до 1,2- бф.ном. |
Таблица 5 - Пределы допускаемой относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5S с однофазной нагрузкой при симметрии многофазных напряжений
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой относительной погрешности, % |
0,05^1ном — 1 — 1макс |
1,0 |
±0,6 |
0,10^ном — 1 < 1макс |
0,5 (при индуктивной нагрузке) |
±1,0 |
Примечание - В диапазоне напряжения переменного тока от 0,8- ^ф.ном до 1,2- ^ф.ном. |
Таблица 6 - Пределы допускаемой относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 1 с симметричными нагрузками
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой относительной погрешности, % |
0,02-!ном — I < 0,05^1ном |
1,0 |
±1,5 |
0,05^1ном — 1 — 1макс |
±1,0 | |
0,05-Тном — I < 0,10-/ном |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±1,5 |
0,10Лом — I — Л|акс |
±1,0 | |
Примечание - В диапазоне напряжения переменного тока от 0,8^ бф.ном до 1,2- бф.ном. |
Таблица 7 - Пределы допускаемой относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 1 с однофазной нагрузкой при симметрии многофазных напряжений
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой относительной погрешности, % |
0,05^ном — I — Л|акс |
1,0 |
±2,0 |
0,10^ном — I < Л|акс |
0,5 (при индуктивной нагрузке) |
±2,0 |
Примечание - В диапазоне напряжения переменного тока от 0,8- ^ф.ном до 1,2- ^ф.ном. |
Таблица 8 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 2 с симметричными нагрузками
Значение силы переменного тока, А |
Коэффициент sin j |
Пределы допускаемой относительной погрешности, % |
0,02^Тном — I < 0,05^!ном |
1,00 |
±2,5 |
0,05^ном — I — Л|акс |
±2,0 | |
0,05^Тном — I < 0,10-/ном |
0,50 |
±2,5 |
— I — Л|акс |
±2,0 | |
— I — Л|акс |
0,25 |
±2,5 |
Примечание - В диапазоне напряжения переменного тока от 0,8- ^ф.нОм до 1,2- ^ф.ном. |
Таблица 9 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 2 с однофазной нагрузкой при симметрии многофазных напряжений
Значение силы переменного тока, А |
Коэффициент sinj |
Пределы допускаемой относительной погрешности, % |
0,05^ном — I — 1макс |
1,0 |
±3,0 |
0,10х|ном — 1 < 1макс |
0,5 |
±3,0 |
Примечание - В диапазоне напряжения переменного тока от 0,8- ^ф.ном до 1,2-^ф.ном. |
Таблица 10 - Основные технические характеристики счетчиков
Наименование характеристики |
Значение для модификаций | |
ЕЕМ-МА370, ЕЕМ-МА371, ЕЕМ-МВ370, ЕЕМ-МВ371 |
ЕЕМ-МА770, ЕЕМ-МА771 | |
Параметры электрического питания: | ||
- напряжение постоянного тока, В |
от 120 до 300 | |
- напряжение переменного тока, В |
от 80 до 276 | |
- частота переменного тока, Гц |
от 50 до 60 | |
Потребляемая мощность, Вт, не более |
4 | |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
90х80х82 |
96х96х75 |
Масса, г, не более |
560 | |
Рабочие условия измерений: | ||
- температура окружающего воздуха, °С |
от -10 до +55 | |
- относительная влажность воздуха (без конденсации), %, не более |
95 | |
Средний срок службы, лет |
15 | |
Средняя наработка до отказа, ч |
543900 |
