Номер по Госреестру СИ: 51680-12
51680-12 Приборы для измерения параметров электрической энергии
(EMpro)
Назначение средства измерений:
Приборы для измерения параметров электрической энергии EMpro (далее - приборы) предназначены для измерения напряжения, силы и частоты переменного тока, активной, реактивной и полной мощности, активной и реактивной электрической энергии в однофазных и трехфазных цепях переменного тока промышленной частоты.

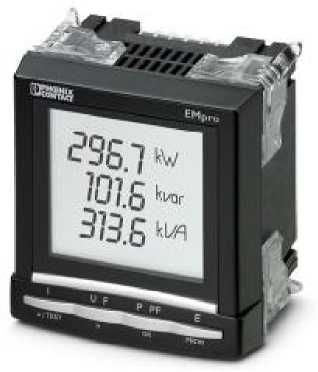

Внешний вид.
Приборы для измерения параметров электрической энергии
Рисунок № 1

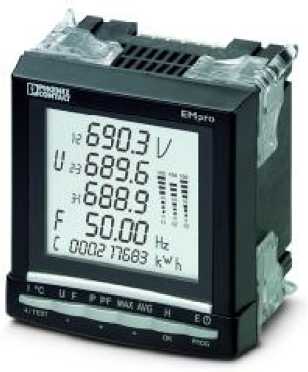

Внешний вид.
Приборы для измерения параметров электрической энергии
Рисунок № 2

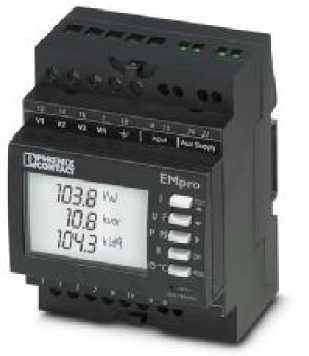

Внешний вид.
Приборы для измерения параметров электрической энергии
Рисунок № 3
Программное обеспечение
Программное обеспечение приборов EMpro встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики приборов с учетом погрешности, вносимой ПО, представлены в таблице 3. Идентификационные данные программного обеспечения приборов EMpro представлены в таблице 2.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (для указанной версии) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Firmware EMpro 200 |
880152 |
1.00.02 |
C5585F244DFCE 8DF8AC7D117F 0F3DFEE |
MD5 |
Firmware EMpro 400 |
880151 |
3.00.02 |
AD9800CBEAEF 97E4358D7E3FD A05AE67 |
MD5 |
Firmware EMpro 600 |
880150 |
3.00.04 |
1EB48E61C2B70 F38181BC61788 798794 |
MD5 |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на корпус приборов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью приборов для измерения параметров электрической энергии EMpro указаны в документе «Приборы для измерения параметров электрической энергии EMpro. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения параметров электрической энергии EMpro-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
-
3 ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
-
4 ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
-
5 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-1376/446-2012 «Приборы для измерения параметров электрической энергии EMpro. Методика поверки », утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в сентябре 2012 г.
Перечень основных средств, применяемых при поверке:
-
- калибратор электрической мощности Fluke 6100 А
диапазон воспроизведения напряжения переменного тока: 0 - 1000 В (16 - 450 Гц); предел допускаемой абсолютной погрешности (DU): ± (166^10-6^ивых + 4,4 мВ);
диапазон воспроизведения силы переменного тока: 0 - 10 А (16 - 450 Гц); предел допускаемой абсолютной погрешности (DI): ± (13940-6^ 1вых + 120 мкА);
диапазон воспроизведения электрической мощности: 0 - 20 кВт (квар, кВ^А); предел допускаемой относительной погрешности (dP, dQ, dS): 0,08%;
-
- ваттметр-счетчик эталонный трехфазный ЦЭ 6802
класс точности при измерении активной мощности и энергии: 0,05
класс точности при измерении реактивной мощности и энергии: 0,1
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG», ГерманияАдрес: FlachsmarktstraBe 8, D-32825 Blomberg, Germany
Phone: +49 (0) 5235-3-00
http://www.phoenixcontact.com
Заявитель
ООО «ЦентрКонсалт»
Адрес: 121170, г. Москва, Кутузовский пр-т, д.36, стр.3
Тел. (495) 961-85-72
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Приборы для измерения параметров электрической энергии EMpro представляют собой многофункциональные щитовые электроизмерительные приборы. Принцип работы приборов заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Конструктивно приборы EMpro состоят из первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. На передней панели приборов расположены кнопки управления прибором и жидкокристаллический дисплей. На задней панели находятся разъемы для питания прибора и разъемы для подключения измерительных цепей.
В серию приборов EMpro входят четыре модификации: ЕЕМ-МА200, ЕЕМ-МА250, ЕЕМ-МА400 и ЕЕМ-МА600. Модификации приборов отличаются техническими и метрологическими характеристиками, а также способом монтажа. Приборы модификаций ЕЕМ-МА200 и ЕЕМ-МА250 предназначены для установки на DIN-рейку, приборы модификаций ЕЕМ-МА400 и ЕЕМ-МА600 предназначены для установки (врезки) в дверцы шкафов.
Диапазоны измеряемых величин могут быть расширены при подключении к входным цепям приборов измерительных трансформаторов тока и напряжения.
Фотографии общего вида приборов для измерения параметров электрической энергии EMpro представлены на рисунке 1.
Рисунок 1 - Фотографии общего вида приборов для измерения параметров электрической энергии EMpro
Приборы EMpro модификаций ЕЕМ-МА400 и ЕЕМ-МА600 могут использоваться совместно с внешними модулями расширения. Разъемы для подключения модулей расширения расположены на задней панели приборов. Типы и основные характеристики модулей расширения приведены в таблице 1.
Таблица 1
Модификация прибора |
Тип подключаемого модуля расширения |
Функциональное назначение модуля расширения |
ЕЕМ-МА400 |
EEM-RS485-MA400 |
Модуль интерфейса RS-485 JBUS/MODBUS |
ЕЕМ-МА600 |
EEM-RS485-MA600 |
Модуль интерфейса RS-485 JBUS/MODBUS |
EEM-PB-MA600 |
Модуль интерфейса PROFIBUS DP (1,5 Мбит/с) | |
EEM-PB12-MA600 |
Модуль интерфейса PROFIBUS DP (12 Мбит/с) | |
EEM-ETH-MA600 |
Модуль интерфейса Ethernet | |
EEM-ETH-RS485-MA600 |
Модуль интерфейсов Ethernet и RS-485 | |
EEM-MEMO-MA600 |
Модуль внешней памяти | |
EEM-2DIO-MA600 |
Модуль с 2 цифровыми входами и выходами | |
EEM-2AO-MA600 |
Модуль с 2 аналоговыми выходами (0-20/4-20 мА) | |
EEM-TEMP-MA600 |
Модуль для подключения до трех термометров сопротивления PT100 |
Основные метрологические и технические характеристики приборов для измерения
параметров электрической энергии EMpro представлены в таблицах 3 - 4.
Таблица 3 - Основные метрологические характеристики приборов для измерения параметров электрической энергии EMpro
Наименование характеристики |
Значение | ||
ЕЕМ-МА200 ЕЕМ-МА250 |
ЕЕМ-МА400 |
ЕЕМ-МА600 | |
Диапазон измерения напряжения переменного тока, В: - фазного |
от 28 до 300 |
от 28 до 289 |
от 11 до 404 |
- линейного |
от 50 до 519 |
от 50 до 500 |
от 18 до 700 |
Окончание таблицы 3
Наименование характеристики |
Значение | ||
ЕЕМ-МА200 ЕЕМ-МА250 |
ЕЕМ-МА400 |
ЕЕМ-МА600 | |
Предел допускаемой относительной погрешности |
± 0,2 | ||
измерения напряжения переменного тока, % | |||
Номинальное значение силы тока, А |
5 |
5 |
1; 5 |
Максимальное значение силы тока, А |
6 |
6 |
10 |
Диапазон измерения силы переменного тока, А |
от 0,005 до 6 |
от 0,005 до 6 |
от 0,01 до 10 |
Предел допускаемой относительной погрешности |
± 0,2 | ||
измерения силы переменного тока, % | |||
Рабочий диапазон частот, Гц |
от 45 до 65 | ||
Пределы измерения электрической мощности | |||
(с учетом коэффициента трансформации | |||
первичных преобразователей): | |||
- активной |
9999 кВт |
9999 кВт |
8000 кВт |
- реактивной |
9999 квар |
9999 квар |
8000 квар |
- полной |
9999 к1Ь\ |
9999 к1Ь\ |
8000 к1Ь\ |
Предел допускаемой относительной погрешности | |||
измерения электрической мощности (активной, |
± 0,5 | ||
реактивной, полной), % | |||
Классы точности при измерении активной и | |||
реактивной электрической энергии: | |||
- по ГОСТ Р 52323-2005 |
0,5S | ||
- по ГОСТ Р 52425-2005 |
2 |
Таблица 4 - Основные технические характеристики приборов для измерения параметров электрической энергии EMpro
Наименование характеристики |
Значение |
Напряжение питания, В:
|
от 200 до 277 (переменный ток, 50/60 Гц) от 110 до 400 (переменный ток, 50/60 Гц) от 120 до 350 (постоянный ток) |
Потребляемая мощность, В^А, не более: - модификаций ЕЕМ-МА200, ЕЕМ-МА250 |
5 |
- модификации ЕЕМ-МА400 |
10 |
- модификации ЕЕМ-МА600 |
20 |
Г абаритные размеры (ширинахвысотахглубина), мм: - модификаций ЕЕМ-МА200, ЕЕМ-МА250 |
90 х 72 х 64 |
- модификаций ЕЕМ-МА400, ЕЕМ-МА600 |
96 х 96 х 82 |
Масса, кг, не более: - модификации ЕЕМ-МА200 |
0,215 |
- модификации ЕЕМ-МА250 |
0,211 |
- модификаций ЕЕМ-МА400, ЕЕМ-МА600 |
0,4 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от минус 10 до плюс 55 |
- относительная влажность, %, не более |
95 |
- атмосферное давление кПа (мм рт. ст.) |
70 - 106,7 (537 - 800) |
