Номер по Госреестру СИ: 55662-13
55662-13 Преобразователи измерительные
(MINI)
Назначение средства измерений:
Преобразователи измерительные серии MINI (далее по тексту - преобразователи) предназначены для преобразования входных аналоговых сигналов (напряжения и силы постоянного тока, электрического сопротивления, частоты переменного тока) от датчиков различных физических величин в унифицированные выходные аналоговые сигналы напряжения и силы постоянного тока, частоты переменного тока.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на боковую панель преобразователей методом наклейки со слоем защитного покрытия и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью преобразователей указаны в документе «Преобразователи измерительные серии MINI. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии MINI
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 Техническая документация фирмы-изготовителя.
Поверка
ПоверкаПоверка преобразователей осуществляется по документу МП-1641/550-2013 «Преобразователи измерительные серии MINI. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 24 сентября 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
-
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В предел допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018)/U диапазон воспроизведения силы постоянного тока: 0 - 20,5 А предел допускаемой абсолютной погрешности (DI): ± (0,0001 - 0,0005)J диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц) предел допускаемой абсолютной погрешности (DI): ± (0,0004 - 0,003)Л диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм предел допускаемой абсолютной погрешности (DR): ± (0,000028 - 0,003)\R диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц; предел допускаемой абсолютной погрешности (Df): ± (2,5^10-6)^Г
-
- частотомер электронно-счетный Ч3-63/1
диапазон измерения частоты переменного тока: 0,1 Гц - 200 МГц предел допускаемой погрешности (DF): ± 5-10-7
-
- мультиметр цифровой прецизионный 8508A диапазон измерения напряжения постоянного тока: 0 - 1000 В
предел допускаемой абсолютной погрешности (DU): ± (0,000003 - 0,000007)^U диапазон измерения силы постоянного тока: 0 - 20,5 А предел допускаемой абсолютной погрешности (DI): ± (0,000012 - 0,0005)J
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG», ГерманияАдрес: FlachsmarktstraBe 8, D-32825 Blomberg, Germany Phone: +49 (0) 5235-3-00 http://www.phoenixcontact.com
Заявитель
ООО «ЦентрКонсалт»
Адрес: 121170, г. Москва, Кутузовский пр-т, д.36, стр.3
Тел. (495) 961-85-72
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г.Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Конструктивно преобразователи измерительные серии MINI выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные (аббревиатура «-SP» в обозначении модификации преобразователя) клеммы для присоединения подводящих проводников и кабелей питания. У модификаций преобразователей с конфигурируемыми диапазонами входных и выходных сигналов (аббревиатура «-NC» в обозначении модификации преобразователя) на боковой поверхности могут быть расположены DIP-переключатели, предназначенные для выбора режимов работы преобразователя.
Аналоговые сигналы, поступающие на вход преобразователя, преобразуются по пропорциональной (линейной) характеристике в унифицированные выходные сигналы напряжения и (или) силы постоянного тока, частоты переменного тока, гальванически разделенные от входных сигналов и цепей питания.
Модификации преобразователей измерительных серии MINI отличаются друг от друга функциональным назначением и техническими характеристиками.
Фотография общего вида преобразователей представлена на рисунке 1.

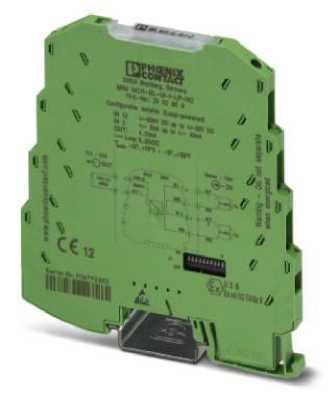

Рисунок 1 - Фотография общего вида преобразователей измерительных серии MINI
Основные метрологические и технические характеристики преобразователей измерительных серии MINI представлены в таблицах 1 - 2.
Таблица 1 - Основные метрологические характеристики преобразователей измерительных серии MINI
Модификация |
Назначение |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования |
MINI MCR- SL-UI-UI (-SP)(-NC) |
Преобразователь сигналов напряжения и силы постоянного тока |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
± 0,1 % |
MINI MCR- SL-UI-2I (-SP)(-NC) |
Преобразователь сигналов напряжения и силы постоянного тока |
от 0 до 20 мА от 4 до 20 мА от 1 до 5 В от 0 до 10 В |
от 0 до 20 мА от 4 до 20 мА |
± 0,2 % |
MINI MCR- SL-UI-I-LP (-SP)(-NC) |
Преобразователь сигналов напряжения и силы постоянного тока |
от 0 до 40 мА1) от 1 до 5 мА от 2 до 10 мА от 4 до 20 мА от 0 до 30 В2) от -30 до 30 В2)3) от 1 до 5 В от 2 до 10 В |
от 4 до 20 мА |
± 0,1 % |
MINI MCR- SL-SHUNT-UI-(-SP)(-NC) |
Преобразователь сигналов напряжения и силы постоянного тока |
от 0 до 3 В44))5) от -3 до 3 В 4)5) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от -5 до 5 В от 0 до 10 В от 2 до 10 В от -10 до 10 В |
± 0,2 % |
MINI MCR- SL-U-UI (-SP)(-NC) |
Преобразователь сигналов напряжения постоянного тока |
от 0 до 24 В от 0 до 30 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
± 0,1 % |
MINI MCR- SL-U-U(-SP) |
Преобразователь сигналов напряжения постоянного тока |
от 0 до 10 В от -10 до 10 В |
от 0 до 10 В от -10 до 10 В |
± 0,1 % |
MINI MCR- SL-U-I-0(-SP) |
Преобразователь сигналов напряжения постоянного тока |
от 0 до 10 В |
от 0 до 20 мА |
± 0,1 % |
MINI MCR- SL-U-I-4(-SP) |
Преобразователь сигналов напряжения постоянного тока |
от 0 до 10 В |
от 4 до 20 мА |
± 0,1 % |
MINI MCR- SL-I-I(-SP) |
Преобразователь сигналов силы постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
± 0,1 % |
Продолжение таблицы 1
Модификация |
Назначение |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования |
MINI MCR- SL-I-U-0(-SP) |
Преобразователь сигналов силы постоянного тока |
от 0 до 20 мА |
от 0 до 10 В |
± 0,1 % |
MINI MCR- SL-I-U-4(-SP) |
Преобразователь сигналов силы постоянного тока |
от 4 до 20 мА |
от 0 до 10 В |
± 0,1 % |
MINI MCR-SL-ICP-I-I(-SP) |
Преобразователь сигналов силы постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
± 0,1 % |
MINI MCR- SL-2CP-I-I(-SP) |
Преобразователь сигналов силы постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
± 0,1 % |
MINI MCR-SL-RPS-I-I (-SP) |
Преобразователь сигналов силы постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
± 0,2 % |
MINI MCR-SL-RPSS-I-I (-SP) |
Преобразователь сигналов силы постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
± 0,2 % |
MINI MCR- SL-UI-F(-SP) |
Частотный преобразователь |
от 0 до 10 мА от 2 до 10 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 50 Гц до 10 кГц 6) |
± 0,1 % 7) |
MINI MCR- SL-F-UI(-SP) |
Частотный преобразователь |
от 0,002 Г8ц) до 80 кГц 8) |
от 0 до 10 мА от 2 до 10 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
± 0,1 % |
MINI MCR- SL-PT100-UI (-SP)(-NC) |
Преобразователь сигналов термопреобразователей сопротивления PT100 |
от 0 до 400 Ом |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В |
± 0,2 % |
MINI MCR- SL-PT100-LP (-SP)(-NC) |
Преобразователь сигналов термопреобразователей сопротивления PT100 |
от 0 до 400 Ом |
от 4 до 20 мА |
± 0,25 % |
MINI MCR- SL-PT100-UI- 200(-SP)(-NC) |
Преобразователь сигналов термопреобразователей сопротивления PT100 |
от 0 до 180 Ом |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В |
± 0,25 % |
Продолжение таблицы 1
Модификация |
Назначение |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования |
MINI MCR-RTD-UI (-SP)(-NC) |
Преобразователь сигналов термопреобразователей со- 9) противления |
от 0 до 4000 Ом |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В |
± 0,1 % 10) |
MINI MCR-SL-TC-UI (-SP)(-NC) |
Преобразователь сигналов термопар типа J и K |
от -10 до 70 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В |
± 0,2 % |
MINI MCR-TC-UI (-SP)(-NC) |
Преобразователь сигналов термопар 11) |
от -600 до 1000 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В |
± 0,1 % 12) |
MINI MCR- SL-R-UI(-SP) |
Преобразователь электрического сопротивления |
от 0 до 100 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В |
± 0,2 % |
MINI MCR- SL-MUX-V8- FLK 16 |
Мультиплексор сигналов силы постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
± 0,3 % |
1 Приведены максимальные значения диапазона входного сигнала. Верхнее граничное значение диапазона входного сигнала устанавливается при помощи DIP-переключателей и может выби-2р)аться из ряда: 2; 2,5; 3; 4; 5; 6; 7,5; 8; 10; 12; 20; 30; 40 (мА).
57)5; 80; 100; 120; 150; 200; 240; 300; 500; 600; 750; 800 (мВ); 1; 1,2; 1,5; 2; 2,4; 3 (В).
6-)75; -80; -100; -120; -150; -200; -240; -300; -500; -600; -750; -800 (мВ); -1; -1,2; -1,5; -2; -2,4; -3 (В).
|
Продолжение таблицы 1
Модификация |
Назначение |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования |
1121)) Типы термопар - по ГОСТ Р 8.585-2001, EN 60584 и DI 12) Предел допускаемой основной приведенной погрешно сигналов от термопар типа E, J, K, N, T, L, U, M, для допускаемой основной приведенной погрешности преобра |
Г 6651-2009, EN 60751 и DIN 43760, мам. ти преобразования нормирован для латины и никеля, для сигналов от опускаемой основной приведенной N 43760. ти преобразования нормирован для термопар типа А, B, R, S предел 1зования составляет ± 0,2 %. |
Примечания:
-SP - преобразователь имеет пружинные зажимы входных и выходных клемм;
-NC - преобразователь имеет стандартную заводскую конфигурацию (с возможность изменения конфигурации).
Предел допускаемой дополнительной погрешности преобразования, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и нижним (верхним) пределом рабочих температур составляет 0,01%/°С.
Для модификаций преобразователей MINI MCR-SL-PT100-UI(-SP)(-NC), MINI MCR-SL-PT100-LP(-SP)(-NC), MINI MCR-SL-PT100-UI-200(-SP)(-NC), MINI MCR-SL-TC-UI(-SP)(-NC), MINI MCR-SL-R-UI(-SP), MINI MCR-SL-UI-F(-SP) предел допускаемой дополнительной погрешности преобразования составляет 0,02%/°С.
Таблица 2 - Основные технические характеристики преобразователей измерительных серии
MINI
Характеристика |
Значение |
Напряжение питания для преобразователей:
|
9,6 - 30 В пост. тока 20,4 - 30 В пост. тока 19,2 - 30 В пост. тока |
Г абаритные размеры (ширинахвысотахглубина), мм, не более |
6,2 х 93,1 х 102,5 |
Масса, кг, не более |
0,1 |
Нормальные условия эксплуатации:
Рабочие условия эксплуатации:
|
от плюс 10 до плюс 30 от 10 до 90 от минус 20 до плюс 60 95 |
