Номер по Госреестру СИ: 50643-17
50643-17 Трансформаторы тока
(PACT)
Назначение средства измерений:
Трансформаторы тока РАСТ (трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 07.09.2027
Номер записи -
ID в реестре СИ - 362533
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PACT MCR-V1, PACT MCR V2-8015-105-1500-5A-0,5-10, PACT MCR V2-6315-95-600-5A-1-20, PACT MCR V2-6040-96-1600-5A-1, PACT MCR V2-6015-85-800-5A-1, PACT MCR V2-5012-85-600-5A-1-15, PACT MCR V2-4012-70-400-5A-1, PACT MCR V2-4012-70-300-5A-1, PACT MCR V2-4012-70-300-5A, PACT MCR V2-3015-60-250-5A-1, PACT MCR V2-3015-60-200-5A-1, PACT MCR V2-3015-60-200-5A-0,5-3,75, PACT MCR V2-3015-60-150-5A-1, PACT MCR V2-3015-60-100-5A-1, PACT MCR V2-10020-129-1500-5A-1-15, PACT MCR V2, PACT MCR V1, PACT, MCR-V2,
Производитель
Изготовитель - Фирма "Phoenix Contact GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4292
Выдано извещений - 164
Кол-во периодических поверок - 173
Кол-во средств измерений - 1699
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 3028 дн.
Приказы РСТ, где упоминается данный тип СИ
№2727 от 2023.12.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
№1898 от 2017.09.07 Об утверждении типов средств измерений
№2014 от 2022.08.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (10)
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
Наличие аналогов СИ: Трансформаторы тока (PACT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Phoenix Contact GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35514-07 27.04.2023 |
Преобразователи цифро-аналоговые программируемые, IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
35515-07 27.04.2023 |
Преобразователи измерительные программируемые, IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
35516-07 27.04.2023 |
Преобразователи измерительные программируемые, IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
35925-07 01.10.2012 |
Преобразователи искрозащищенные измерительные входных и выходных унифицированных сигналов, PI-EX-AIS-I/I, PI-EX-IDS-I/I с устройствами коммутации TT-PI-EX-TB, TT-PI-EX-TB(T), PI-EX-TB, PI-EX-TB(T), PI-EX-MB/8/3/D-9SUB, PI-EX-MB/16/(3)/D-SUB, PI-EX-ME-RPS-I/I, PI-EX-ME-RPSS-I/I, PI-EX-ME-ID-I/I, PI-EX-ME-IDS-I/I, PI-EX-ME-2IDLP-I/I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
35926-07 01.10.2012 |
Преобразователи измерительные сигналов от термопар, PI-EX-ME-THC-I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
35927-07 01.10.2012 |
Преобразователи измерительные сигналов от термометров сопротивления, PI-EX-ME-RTD-I, PI-EX-ME-RTD-I/NC Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
39163-08 23.11.2023 |
Преобразователи переменного тока измерительные, MACX MCR-SL, MCR-S, MCR-SL, MCR-SLP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
39164-08 17.01.2019 |
Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные, MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
41168-09 01.09.2014 |
Трансформаторы тока, PACT MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
41972-09 01.01.2015 |
Преобразователи измерительные, MACX MCR-EX-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
50643-12 23.07.2017 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
50643-17 07.09.2027 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
51680-12 18.09.2022 |
Приборы для измерения параметров электрической энергии, EMpro Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54711-13 23.08.2018 |
Преобразователи сигналов измерительные, MACX MCR(-EX)-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
55661-13 28.11.2018 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
55662-13 27.04.2023 |
Преобразователи измерительные, MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
56372-14 23.11.2023 |
Преобразователи измерительные, MCR-FL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
58642-14 15.04.2024 |
Преобразователи измерительные, Inline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
58643-14 15.04.2024 |
Преобразователи измерительные, Axioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
59880-15 25.11.2024 |
Преобразователи измерительные, Radioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
62041-15 20.07.2025 |
Преобразователи измерительные входных и выходных унифицированных сигналов, PI-EX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
63447-16 28.03.2026 |
Преобразователи измерительные, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
63448-16 28.03.2026 |
Преобразователи измерительные, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
64617-16 13.07.2026 |
Преобразователи измерительные, MACX MCR-EX-SL-RPSSI-2I-1S(-SP) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
64832-16 26.08.2026 |
Преобразователи измерительные, MACX MCR-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
66378-16 30.12.2026 |
Индикаторы-измерители цифровые, FA MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66379-16 30.12.2021 |
Преобразователи дискретных сигналов, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66380-16 30.12.2026 |
Устройства многофункциональные измерительные, PACT RCP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
68653-17 12.09.2027 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
69650-17 05.12.2022 |
Преобразователи аналогово-цифровые, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
74564-19 01.04.2024 |
Приборы для измерения параметров электрической энергии, EEM Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
78555-20 29.06.2025 |
Счетчики для измерения электрической энергии, EEM Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
78533-20 29.06.2025 |
Преобразователи измерительные, MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
82198-21 16.07.2026 |
Серверы времени с приемником сигналов ГНСС, FL TIMESERVER NTP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Трансформаторы тока (PACT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1024 | 677 | 0 | 90 | 677 | 677 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 97 | 0 | 77 | 7 | 77 | 0 | 77 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 33 | 0 | 33 | 0 | 33 | 0 | 33 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 579 | 319 | 0 | 4 | 363 | 319 | 0 | ||
| ООО "ТПК "ЭНЕРГОУЧЕТ" (РОСС RU.0001.310150) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 7 | 7 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 38 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМ" (RA.RU.310581) | 10 | 10 | 0 | 0 | 10 | 10 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 26 | 26 | 0 | 0 | 26 | 26 | 0 | |||
| ООО "ПО ЭЛЕРОН" (RA.RU.312293) | 62 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОО "Иматика" (RA.RU.311189) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 273 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «НПО «Феникс Контакт» (RA.RU.313218) | 521 | 521 | 0 | 22 | 521 | 521 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 339 | 339 | 0 | 0 | 339 | 339 | 0 | |||
| ООО "МЕДСЕРВИС" (RA.RU.313986) | 354 | 354 | 354 | 0 | 0 | 354 | 354 | 0 | ||
| ООО "СТЭЗ" (RA.RU.313218) | 141 | 141 | 141 | 0 | 0 | 141 | 141 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 45 | 0 | 45 | 0 | 45 | 0 | 45 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 651 | 651 | 0 | 41 | 651 | 651 | 0 |
Стоимость поверки Трансформаторы тока (PACT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
591 | 937 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
360 | 937 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1500 | 937 |
|
ФБУ УРАЛТЕСТ Свердловская область |
1297 | 937 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора, а также на паспортную табличку трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока РАСТ
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
"Phoenix Contact GmbH & Co. KG", Германия
Адрес: FlachsmarktstraBe 8 Blomberg 32825
Телефон: +49 (0) 5235-3-00
Web-сайт: www.phoenixcortact.com
E-mail: corporatewebsite@phoenixcontact.com
Заявитель
Автономная Некоммерческая организация "Центр Сертификации Исследований "Метроном" (АНО "ЦСИ "Метроном")
ИНН 5018065801
Адрес: 141075, Московская обл., г. Королев, проспект Космонавтов, д. 17 А
Телефон: (495)223-63-87, (495)223-68-36
Web-сайт: http://www.gost-sert.ru
E-mail: metronom_aa@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: (495)544-00-00, (499)129-19-11
Факс: (499)124-99-96
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной пластиковой крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпускаются в следующих модификациях: РАСТ-VI, PACT-V2, PACT-V3, которые отличаются метрологическими и основными техническими характеристиками. По специальному заказу трансформаторы тока могут изготавливаться в исполнении MCR.

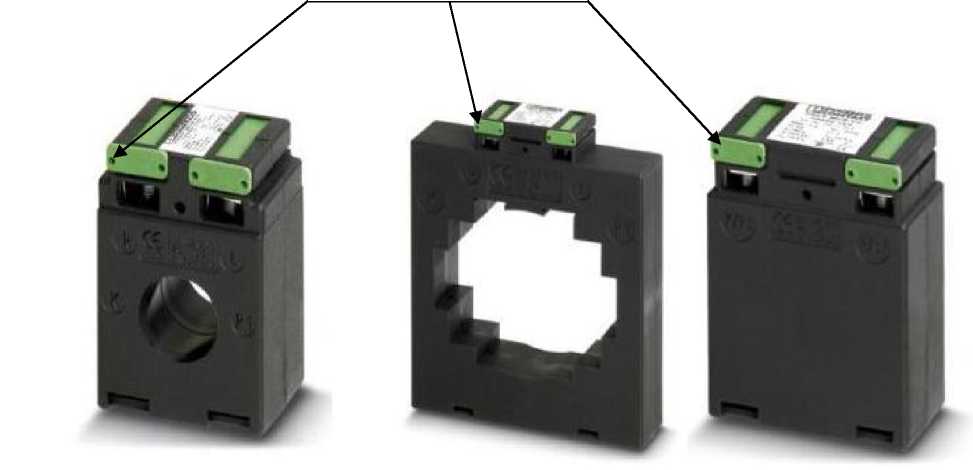

Место пломбирования
Рисунок 1 - Общий вид трансформаторов тока PACT и схема пломбирования от несанкционированного доступа
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
РАСТ-VI |
РАСТ-У2 |
РАСТ-УЗ | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Номинальный первичный ток, А |
50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500 |
50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 630; 750; 800; 1000; 1250; 1500; 1600; 2000; 2500; 3000; 4000 |
1; 2; 2,5; 4; 5; 6; 7,5; 10; 12,5; 15; 20; 25; 30; 40 |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2015 (табл. 11) | ||
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Номинальная частота, Гц |
50 или 60 | ||
|
Число вторичных обмоток |
1 | ||
|
Класс точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 | ||
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
от 1 до 45 | ||
|
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений |
от 1 до 10 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
РАСТ-У1 |
РАСТ-У2 |
РАСТ-УЗ | |
|
Масса, кг, не более |
2,6 | ||
|
Габаритные размеры, мм, не более (длинахширинахвысота) |
44х30х66 |
159x30x188 |
60x30x80 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УЗ | ||
