Номер по Госреестру СИ: 68470-17
68470-17 Датчики ускорения
(АР2013)
Назначение средства измерений:
Датчики ускорения АР2013 (далее - датчики) предназначены для измерений ускорения по трём взаимноортогональным направлениям в измерительных системах параметров сейсмовзрывного воздействия при проведении научных исследований.
Внешний вид.
Датчики ускорения
Рисунок № 1
Внешний вид.
Датчики ускорения
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса с помощью лазерной маркировки и на заглавный лист паспорта АБКЖ.433642.048ПС типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам ускорения АР2013ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2А04 Гц.
АБКЖ.433642.048ТУ Датчик ускорения АР2013. Технические условия.
Поверка
Поверкаосуществляется по документу А3009.0184.МП-17 «Датчик ускорения АР2013. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 21.03.2017 г.
Основные средства поверки: рабочий эталон 2-го разряда по ГОСТ Р 8.800-2012 в составе: поверочная виброустановка DVC-500 (диапазон частот от 0,2 до 2000 Гц, погрешность воспроизведения на базовой частоте ±2 %), рег. № 58770-14.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777; Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центр
ФГУП «РФЯЦ-ВНИИЭФ»607188, г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253; Факс (83130) 22232
E-mail: shvn@olit.vniief.ru
Принцип действия датчиков основан на пьезоэлектрическом эффекте - генерации электрического сигнала, пропорционального воздействующему ускорению.
Конструктивно датчики состоят из сферического корпуса и встроенного кабеля, защищённого металлорукавом и оканчивающегося розеткой соединителя. Внутри корпуса расположены три независимых пьезоэлектрических чувствительных элемента, сориентированные по осям системы координат. Пьезоэлектрические чувствительные элементы снабжены индивидуальными предусилителями, позволяющими снизить выходной импеданс и повысить мощность выходного сигнала датчика. Корпусные элементы датчика выполнены из титанового сплава. Корпус датчика (без соединителя) имеет степень защиты от внешних воздействий IP67. Датчик предусматривает два способа крепления на объекте контроля: расположение в заранее подготовленных внутренних полостях объекта с использованием самозатвердевающих заливочных материалов; расположение на плоских поверхностях с использованием крепёжного устройства из комплекта поставки.

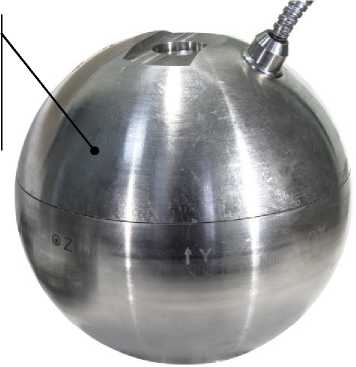

Датчики имеют два исполнения, специфические особенности которых приведены в таблице 1. Внешний вид датчика представлен на рисунке 1.
Место нанесения знака утверждения типа

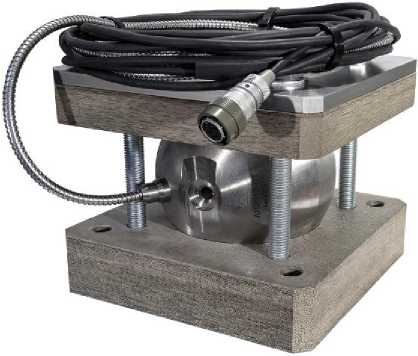

Рисунок 2 - Внешний вид датчика ускорения АР2013 и устройства крепления Пломбирование датчиков ускорения АР2013 не предусмотрено.
Таблица 1
Тип исполнения |
Отличительные особенности | ||
Коэффициент преобразо вания, мВ/(м-с"2) (мВ/g*) |
Диапазон рабочих частот, Гц |
Максимальное значение амплитуды измеряемого ускорения, м/с2 (g) | |
АР2013 |
0,102 (1,0) |
от 0,1 до 500 |
39200 (4000) |
АР2013-01 |
1,02 (10,0) |
от 0,1 до 2000 |
980 (100) |
* - 1 g = 9,807 м/с2 |
Программное обеспечение отсутствует.
Таблица 4 - Комплектность датчика
Наименование |
Обозначение |
Количество, шт. |
Датчик ускорения АР2013 |
АБКЖ.433642.048 |
1 |
Устройство крепления |
АГТ-Л454.600 |
1 |
Датчик ускорения АР2013. Паспорт |
АБКЖ.433642.048ПС |
1 |
Наименование |
Обозначение |
Количество, шт. |
Датчик ускорения АР2013. Методика поверки |
А3009.0184.МП-17 |
одно на партию |
Дополнительные принадлежности |
по заказу |
Таблица 2 - Метрологические характеристики
Максимальное значение амплитуды измеряемого ускорения, м/с2 (g):
|
39200 (4000) 980 (100) |
Рабочий диапазон частот измеряемого датчиком ускорения, Гц:
|
от 0,1 до 500 от 0,1 до 2000 |
Номинальное значение коэффициента преобразования датчика на базовой частоте 80 Гц, мВ/(м-с-2) (мВ/g):
|
0,102 (1,0) 1,02 (10,0) |
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±20 |
Неравномерность частотной характеристики относительно значения на базовой частоте 80 Гц, %, в пределах |
±12,5 |
Нелинейность амплитудной характеристики, %, в пределах |
±4 |
Пределы допускаемой основной относительной погрешности датчика при измерении ускорения, % |
±15 |
Коэффициент влияния температуры окружающего воздуха в диапазоне от минус 40 до плюс 50 °С, %/°С |
±0,2 |
Таблица 3 - Основные технические характеристики
Полярность выходного сигнала датчика |
положительная |
Максимальное выходное напряжение датчика, В, не более |
5 |
Уровень постоянного напряжения на выходе, В |
от 8 до 13 |
Уровень СКЗ собственных шумов, приведённый ко входу, в рабочей полосе частот, м/с2 (g), не более |
0,5 (0,05) |
Питание датчика от внешнего источника постоянного тока напряжением, В |
от 18 до 30 |
Габаритные размеры датчика, мм, диаметр не более |
150 |
Масса датчика (без кабеля), кг, не более |
7,1 |
Рабочие условия эксплуатации датчика:
|
от -40 до +50 до 95 |
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
Г арантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
