Номер по Госреестру СИ: 86148-22
86148-22 Установки баллистические
(АР8001)
Назначение средства измерений:
Установки баллистические АР8001 (далее - установка) предназначены для воспроизведения и измерений пиковых значений ударного ускорения.
Внешний вид.
Установки баллистические
Рисунок № 1
Внешний вид.
Установки баллистические
Рисунок № 2
Внешний вид.
Установки баллистические
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее то тексту - ПО) предназначено для установления требуемых режимов работы, обеспечения функций математической обработки сигналов, управления регистратором, записи и отображения результатов измерений.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АБКЖ.00029-01 |
Номер версии (идентификационный номер) ПО, не ниже |
0.30.1 |
Цифровой идентификатор ПО (с использованием алгоритма CRC32) |
* |
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.402152.010ПС |
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта АБКЖ.402152.010ПС и руководства по эксплуатации АБКЖ.402152.010РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации АБКЖ.402152.010РЭ, раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении».
АБКЖ.402152.010ТУ Установка баллистическая АР8001. Технические условия
ПравообладательОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777. Факс (83130) 67778
E-mail: mail@globaltest.ru. Web-site: www.globaltest.ru
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777. Факс (83130) 67778
E-mail: mail@globaltest.ru. Web-site: www.globaltest.ru
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядер-ный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188 г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 22253
Факс (83130) 22232
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777. Факс (83130) 67778
E-mail: mail@globaltest.ru. Web-site: www.globaltest.ru
Принцип действия установки основан на методе баллистического маятника. Контроль воспроизводимой амплитуды ударного ускорения ведется с помощью встроенного акселерометра.
Конструктивно установка состоит из станины, на которой с помощью специальных подвесов закреплены молот и наковальня со встроенным акселерометром. Амплитуда импульса ударного ускорения зависит от высоты подъема молота. Для изменения длительности импульса ударного ускорения на молоте предусмотрена установка специальных прокладок-демпферов.
Пиковое значение импульса ударного ускорения и его длительность измеряется встроенным в наковальню кварцевым эталонным акселерометром. Сигнал акселерометра формируются усилителем измерительным АР5200 (далее - усилитель). Регистрация сигналов осуществляется с помощью преобразователя напряжения измерительного AP6300 (далее - регистратор).
Нанесение знака поверки на установку не предусмотрено.

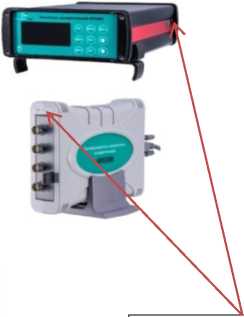

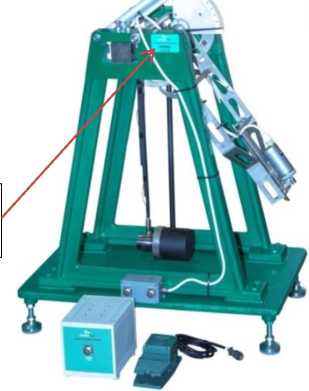

Маркировка установки, включая заводской номер, состоящий из арабских цифр, выполнена в виде бирки, наклеиваемой на боковую сторону станины. Пломбы-этикетки от несанкционированного доступа наносятся на корпусы усилителя и регистратора. Общий вид установки и схема пломбирования от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид установки
Место нанесения пломбы-этикетки
аблица 4 - Комплектность установки
Наименование |
Обозначение |
Количество |
Установка баллистическая АР8001 |
АБКЖ.402152.010 |
1 шт. |
Преобразователь напряжения измерительный AP6300 |
АБКЖ.411168.002 |
1 шт. |
Усилитель измерительный АР5200 |
АБКЖ.431134.023 |
1 шт. |
Установка баллистическая АР8001. Паспорт |
АБКЖ.402152.010ПС |
1 шт. |
Установка баллистическая АР8001. Методика поверки |
- |
1 экз. на партию |
Установка баллистическая АР8001. Руководство по эксплуатации |
АБКЖ.402152.010РЭ | |
Программное обеспечение «GTLab». Руководство оператора |
АБКЖ.00029-01 34 | |
Персональный компьютер |
по требованию | |
Дополнительные принадлежности |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон пиковых значений воспроизводимого и измеряемого ударного ускорения, м/с2 |
от 1000* до 80000 |
Диапазон длительности импульса воспроизводимого и измеряемого ударного ускорения по уровню 0,1, мкс |
от 100 до 1000* |
Пределы допускаемой относительной погрешности воспроизведения и измерения пиковых значений ударного ускорения, % |
±5 |
Нестабильность воспроизведения импульса ударного ускорения в пределах, % |
±10 |
* - определяется материалом прокладки-демпфера |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питающей сети частотой 50 Гц, В |
230±23 |
Масса механической части установки, кг, не более |
150 |
Габаритные размеры механической части установки (длинахширинахвысота), мм, не более |
850x550x1250 |
Условия эксплуатации:
|
от +18 до +28 до 80 |
