89895-23 Датчики виброскорости с токовым выходом
(AP161X)
Назначение средства измерений:
Датчики виброскорости с токовым выходом AP161X (далее - датчик) предназначены для измерений виброскорости.
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 1
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 2
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 3
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 4
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 5
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 6
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 7
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 8
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 9
Внешний вид.
Датчики виброскорости с токовым выходом
Рисунок № 10
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433650ПС и руководства по эксплуатации АБКЖ.433650РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках измеренийприведены в АБКЖ.433650РЭ, раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
АБКЖ.433650ТУ Датчик виброскорости с токовым выходом АР161Х. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777, Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс: (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт
экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777, Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Датчик представляет собой устройство со встроенным пьезоэлектрическим акселерометром и электронным блоком, осуществляющим измерение, однократное интегрирование и преобразование СКЗ виброскорости в пропорциональный токовый сигнал 4-20 мА.
Принцип действия датчика основан на использовании прямого пьезоэффекта - генерации электрического сигнала, пропорционального воздействующему ускорению. Пьезокерамический чувствительный элемент, работающий по «сдвиговой» схеме, и электронный блок находятся в герметичном металлическом корпусе.
Модификации датчиков отличаются номинальным значением коэффициента преобразования, типом соединителя и способом крепления к объекту контроля.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.
Внешний вид датчиков представлен на рисунке 1.
Конструктивные особенности датчиков приведены в таблице 1.
Структура обозначений датчиков (символы «Х» могут отсутствовать):
АР161 Х- Х Х.ХХ ХХ
TD - опция с расширенным температурным диапазоном_______
обозначение коэффициента преобразования, мА/(мм^с-1):
0.08; 0.10; 0.16; 0.20; 0.27; 0.31; 0.32;
0.40; 0.53; 0.63; 0.64; 0.80; 1.26; 1.60 '_______________________________________
буквенное обозначение вывода: A - разъём 2-пин (AR0701 (5/8-24 UNF)); B - встроенный кабель; C - встроенный металлорукав_________________
индекс модификации (один символ - 1, 2, 3)
Таблица 1
Наименование модификации |
Номинальное значение коэффициента преобразования, мА/(мм^с-1) |
Способ крепления |
АР1611-ХХ.ХХ |
0,08; 0,10; 0,16; 0,20; 0,27; 0,31; 0,32; |
Шпилька М6х 12 |
АР1612-ХХ.ХХ |
Винт М6х55 | |
0,40; 0,53; 0,63; 0,64; 0,80; 1,26; 1,60 | ||
АР1613-ХХ.ХХ |
3 винта М4х14 | |
AP1611-XX.ХХTD |
Шпилька М6х 12 | |
АР1612-ХХ.ХХТО |
0,08; 0,20; 0,40; 0,80 |
Винт М6х55 |
AP1613-XX.ХХTD |
3 винта М4х14 |
АР1611-СХ №00000
в) АР1611-СХ.ХХХХ
а) АР1611-АХ.ХХХХ
б) АР1611-ВХ.ХХХХ
АР1612-СХ
№00000
ж) АР1613-АХ.ХХХХ
д) АР1612-ВХ.ХХХХ
з) АР1613-ВХ.ХХХХ

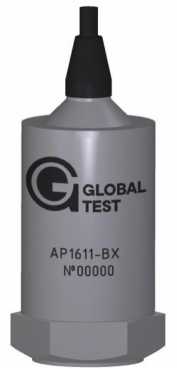

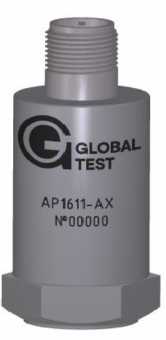

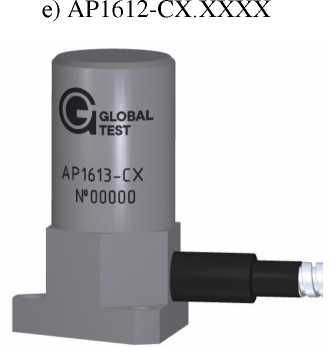

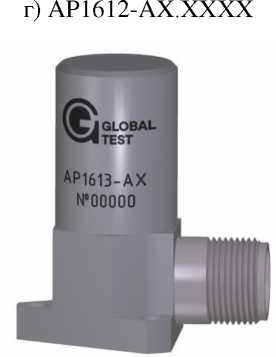

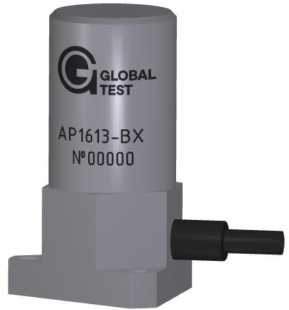

Рисунок 1 - Внешний вид датчиков
и) АР1613-СХ.ХХХХ
