Номер по Госреестру СИ: 87823-22
87823-22 Акселерометры промышленные
(АР15ХХ)
Назначение средства измерений:
Акселерометры промышленные АР15ХХ предназначены для измерений ускорений в системах технической диагностики и мониторинга.
Внешний вид.
Акселерометры промышленные
Рисунок № 1
Внешний вид.
Акселерометры промышленные
Рисунок № 2
Внешний вид.
Акселерометры промышленные
Рисунок № 3
Внешний вид.
Акселерометры промышленные
Рисунок № 4
Внешний вид.
Акселерометры промышленные
Рисунок № 5
Внешний вид.
Акселерометры промышленные
Рисунок № 6
Внешний вид.
Акселерометры промышленные
Рисунок № 7
Внешний вид.
Акселерометры промышленные
Рисунок № 8
Внешний вид.
Акселерометры промышленные
Рисунок № 9
Внешний вид.
Акселерометры промышленные
Рисунок № 10
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта и руководства по эксплуатации типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в АБКЖ.433647.001РЭ, раздел 2 «Использование по назначению».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
АБКЖ.433647.001ТУ Акселерометр промышленный АР15ХХ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532
Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, Нижегородской обл., г. Саров пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253.
Факс (83130) 22232
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Принцип действия акселерометров основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции акселерометров использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный унифицированный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока.
Модификации акселерометров отличаются номинальным значением коэффициента преобразования, типом соединителя, наличием изоляции от корпуса и способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав. Все модификации могут быть выполнены в глянцевом или матовом исполнении корпуса. Конструктивные особенности акселерометров приведены в таблице 1.
Структура обозначения акселерометров (символы «Х» могут отсутствовать):
АР15
ХХ- Х Х
цифровое обозначение коэффициента преобразования:
1 - 1 мВ/(м-с"2); 2 - 5 мВ/(м-с"2); 3 - 10 мВ/(м-с’2); 4 - 50 мВ/(м-с’2);
5 - 2,5 мВ/(м-с-2); 6 - 3 мВ/(м-с'2)___________________________________________
буквенное обозначение вывода (до двух символов): A - разъём 2-пин (AR0701(5/8-24 UNF); B - встроенный кабель;
C - встроенный металлорукав; D - температурный разъём (разъем 3-пин);
E - встроенный кабель с температурным разъёмом (разъём 3-пин);
F - встроенный металлорукав с температурным разъёмом (разъём 3-пин);
M - криогенное исполнение до минус 194 °С (AR0701 (5/8-24 UNF))_____
индекс модификации (до двух символов - 84, 85, 86, 87, 88, 89)
Таблица 1 - Конструктивные особенности акселерометров
Наименование модификации |
Номинальное значение коэффициента преобразования, мВ/(м-с-2) |
Способ крепления |
АР1584-ХХ |
2,5; 3; 10; 50 |
шпилька М6 |
АР1585-ХХ |
3; 5; 10; 50 |
шпилька М6 |
АР1586-ХХ |
2,5; 3; 10; 50 |
винт М6 |
АР1587-ХХ |
3; 5; 10 |
шпилька М6 |
АР1588-ХХ |
1; 3; 5; 10 |
винт М6 |
АР1589-ХХ |
1; 3; 5; 10 |
3 винта М4 |
Маркировка акселерометров, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки. Нанесение знака поверки на акселерометры не преду-
смотрено. Внешний вид акселерометров приведён на рисунке 1.

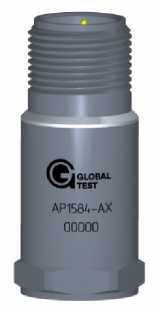

а) AP1584-AX

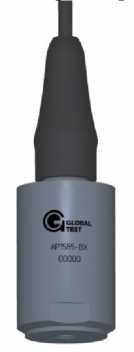

б) AP1585-BX

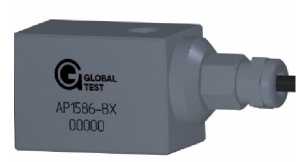

г) AP1586-BX

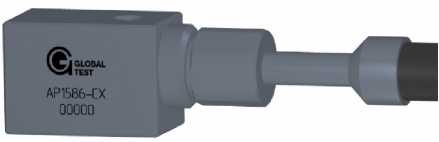

д) AP1586-CX
в) AP1585-AX
ж) AP1587-CX

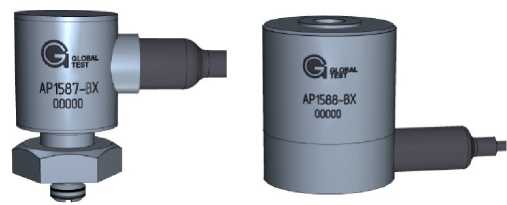

з) AP1587-BX
и) AP1588-BX
Рисунок 1 - Внешний вид акселерометров
е) AP1586-AX
к) AP1588-CX
л) AP1589-CX
Пломбирование акселерометров не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Акселерометр промышленный АР15ХХ |
АБКЖ.433647.001 |
1 шт. |
Акселерометр промышленный АР15ХХ. Паспорт |
АБКЖ.433647.001ПС |
1 экз. |
Акселерометр промышленный АР15ХХ. Руководство по эксплуатации |
АБКЖ.433647.001РЭ |
1 экз. на партию |
ГСИ. Акселерометры промышленные АР15ХХ. Методика поверки | ||
Комплект принадлежностей |
по требованию |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений амплитуды ускорения, м/с2: | |
- для АР15ХХ-Х6 |
от 0,1 до 1600 |
- для АР15ХХ-Х5 |
от 0,1 до 2500 |
- для АР15ХХ-Х4 |
от 0,1 до 100 |
- для АР15ХХ-Х3 |
от 0,1 до 500 |
- для АР15ХХ-Х2 |
от 0,1 до 1000 |
- для АР15ХХ-Х1 |
от 0,1 до 4800 |
Продолжение таблицы 2 | |
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м-с-2): | |
- для АР15ХХ-Х6 |
3 |
- для АР15ХХ-Х5 |
2,5 |
- для АР15ХХ-Х4 |
50 |
- для АР15ХХ-Х3 |
10 |
- для АР15ХХ-Х2 |
5 |
- для АР15ХХ-Х1 |
1 |
Отклонение действительного значения коэффициента преобразования от но- | |
минального значения, %, в пределах |
±10 |
Нелинейность амплитудной характеристики, %, в пределах: | |
- от 0,1 до 300 м/с2 включительно |
±1 |
- свыше 300 м/с2 до максимального измеряемого ускорения |
±4 |
Рабочий диапазон частот, Гц: - для АР1584-ХХ | |
- диапазон А |
от 0,4 до 15000 |
- диапазон В |
от 0,5 до 10000 |
- диапазон C |
от 10 до 5000 |
- для АР1585-ХХ | |
- диапазон А |
от 0,4 до 20000 |
- диапазон В |
от 0,5 до 10000 |
- диапазон C |
от 10 до 5000 |
- для АР1586-ХХ | |
- диапазон А |
от 0,4 до 20000 |
- диапазон В |
от 0,8 до 10000 |
- диапазон C |
от 10 до 5000 |
- для АР1587-ХХ | |
- диапазон А |
от 0,6 до 10000 |
- диапазон В |
от 2 до 6000 |
- диапазон C |
от 10 до 3000 |
- для АР1588-ХХ, АР1589-ХХ | |
- диапазон А |
от 0,6 до 12000 |
- диапазон В |
от 1 до 6000 |
- диапазон C |
от 10 до 3000 |
Неравномерность частотной характеристики в рабочем диапазоне, %, в пределах: | |
- диапазон А |
±45 |
- диапазон В |
±12,5 |
- диапазон С |
±4 |
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
- для АР1584-ХХ, АР1585-ХХ, АР1586-XX |
30 |
- для АР1587-ХХ |
18 |
- для АР1588-ХХ, АР1589-ХХ |
20 |
Пределы допускаемой основной относительной погрешности при измерении ускорения, %: | |
- диапазон B |
±15 |
- диапазон С, при измерении ускорения от 0,1 до 300 м/с2 включ. |
±5 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
Коэффициент влияния переменного магнитного поля, м^с'2/(А^м-1), не более |
1-10-3 |
таблицы 2
Наименование характеристики |
Значение |
Коэффициент влияния температуры окружающего воздуха, %/°С:
|
0,2 0,3 |
Нормальные условия измерений:
|
от +18 до +25 80 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Масса акселерометра без кабеля, кг, не более: | |
- для АР1584-XX |
0,055 |
- для АР1585-XX |
0,060 |
- для АР1586-АX, АР^б^ |
0,085 |
- для АР1586-CX |
0,115 |
- для АР1587-XX |
0,038 |
- для АР1588-XX |
0,040 |
- для АР1589-XX |
0,095 |
Габаритные размеры акселерометра (диаметрхвысота), мм, не более: | |
- для АР1584-XX |
22х60 |
- для АР1585-ХХ |
24х70 |
- для АР1587-XX |
20х30 |
- для АР1588-XX |
25х30 |
- для АР1589-XX |
38х39 |
- для АР158б-XX (длинах глубинах высота) |
82х22х24 |
Напряжение питания, В |
от +18 до +30 |
Условия эксплуатации: а) температура окружающего воздуха, °С: | |
- для всех исполнений кроме АР15ХХ-МX |
от -55 до +125 |
- для АР15ХХ-М1К |
от -194 до +125 |
б) относительная влажность воздуха при +35 °С, % |
95 |
в) переменное магнитное поле частотой 50 Гц с напряженностью, А/м, не более |
400 |
