Номер по Госреестру СИ: 88446-23
88446-23 Преобразователи оборотов вихретоковые
(АР2410)
Назначение средства измерений:
Преобразователи оборотов вихретоковые АР2410 (далее - ПОВТ) предназначены для измерений частоты вращения вала.
Внешний вид.
Преобразователи оборотов вихретоковые
Рисунок № 1
Внешний вид.

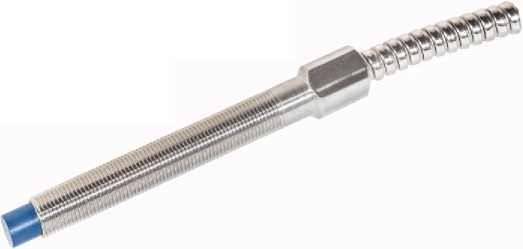

Преобразователи оборотов вихретоковые
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования ПП и обработки измерительной информации. Метрологические характеристики ПОВТ нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
APConfiguratorGt |
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.0 |
Цифровой идентификатор ПО (с использованием алгоритма CRC32) |
* |
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.433645.015ПС |
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта АБКЖ.433645.015ПС и руководства по эксплуатации АБКЖ.433645.015ПС типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в АБКЖ.433645.015РЭ, раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
АБКЖ.433645.015ТУ Преобразователь оборотов вихретоковый АР2410. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Принцип действия ПОВТ основан на взаимодействии электромагнитного поля вихревых токов на поверхности контролируемого объекта с электромагнитным полем катушки индуктивности, изменяющем ее комплексное сопротивление.
Конструктивно ПОВТ состоит из первичного преобразователя (далее - Ш1) с катушкой индуктивности в диэлектрическом наконечнике, который играет роль чувствительного элемента, и согласующего устройства (далее - СУ). СУ вырабатывает сигнал возбуждения Ш1 и преобразует изменение комплексного сопротивления катушки индуктивности в электрический сигнал, пропорциональный зазору между торцом ПП и поверхностью контролируемого объекта. СУ имеет цифровой индикатор и унифицированный выход постоянного тока 4-20 мА для выдачи результатов измерений, интерфейсы RS-485 - для передачи результатов измерений и USB для настройки СУ, а также набор «сухих контактов» для реализации уставок. В качестве ПП применяется АЕ053.00.75.100.7 или АЕ053.00.125.100.7, отличающихся длиной резьбовой части. В качестве СУ применяется Т240М-С.05.07.001.10.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится в виде бирки наклеиваемой на корпус.

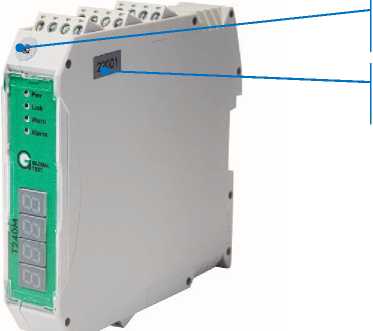

Общий вид ПОВТ, схема пломбирования от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 1.
Место нанесения пломбы-этикетки
Место нанесения
заводского номера
Рисунок 1 - Внешний вид ПОВТ
Таблица 3 -
Наименование |
Обозначение |
Кол-во |
Преобразователь оборотов вихретоковый АР2410 |
АБКЖ.433645.015 |
1 шт. |
Преобразователь оборотов вихретоковый АР2410. Паспорт |
АБКЖ.433645.015ПС |
1 экз. |
Катушка имитационная Е02 |
1 экз. на партию | |
Преобразователь оборотов вихретоковый АР2410. Руководство по эксплуатации |
АБКЖ.433645.015РЭ | |
Программное обеспечение APConfiguratorGT |
АБКЖ.00038-01 | |
Руководство оператора |
АБКЖ.00038-01 34 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений частоты вращения1), мин-1 |
от 1 до 1500; от 1 до 2000; от 1 до 6000 |
Пределы допускаемой основной погрешности измерений частоты вращения:
|
±1 ±2,540-^Nmax3) ±(0,01+1/N)^1004) |
Диапазон задания порога срабатывания, мин-1 |
от 2 до 1500; от 2 до 2000; от 2 до 6000 |
Пределы допускаемой дополнительной погрешности измерений в рабочем диапазоне температур:
|
±2 ±2 ±2 |
Нормальные условия измерений:
|
от +18 до +28 80 |
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
+18 до +36 |
Ток потребления, мА, не более |
110 |
Масса, кг, не более: | |
- для СУ |
0,2 |
- для Ш1 АЕ053.00.75.100.7 с кабелем не более 7м |
1,0 |
- для Ш1 АЕ053.00.125.100.7 с кабелем не более 7м |
1,0 |
Продолжение таблицы 3
Габаритные размеры, мм, не более: | |
- для СУ (длинахширинахвысота) |
115х115х23 |
- для ПП АЕ053.00.75.100.7 (диаметрхдлина) без учета кабеля |
10x120 |
- для ПП АЕ053.00.125.100.7 (диаметрхдлина) без учета кабеля |
10x150 |
- общая длина кабеля ПП (АЕ053), м, не более |
7 |
Рабочие условия эксплуатации: | |
а) температура окружающего воздуха , °С: | |
- для СУ |
от -40 до +70 |
- для ПП (АЕ053) |
от -40 до +1 2 5 |
б) относительная влажность воздуха, %, не более | |
- для СУ при температуре +20 °С |
80 |
- для ПП (АЕ053) при температуре +35 °С |
95 |
