61747-15 Преобразователи давления измерительные
(EDS 31XX, EDS 33XX, EDS 34XX)
Назначение средства измерений:
Преобразователи давления измерительные EDS 31XX, EDS 33XX, EDS 34XX (далее -преобразователи) предназначены для непрерывных измерений и преобразований значений абсолютного или избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации и формирования параметров выходных сигналов.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память преобразователей в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики преобразователей, указанные в таблице 2, нормированы с учетом встроенного ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Значение |
Значение |
Идентификационное наименование ПО |
EDS 31XX |
EDS33XX |
EDS 34XX |
Номер версии (идентификационный номер ПО) |
не ниже V30 R04 |
не ниже V30 R04 |
не ниже V30 R04 |
Цифровой идентификатор ПО |
не отображается |
не отображается |
не отображается |
Другие идентификационные данные (если имеются) |
- |
- |
- |
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя и на титульный лист технической документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 паспорта на преобразователи давления измерительные EDS 31XX, EDS 33XX, EDS 34XX.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным EDS 31XX, EDS 33XX, EDS 34XX
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с
электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па»;
-
3. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
4. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
5. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Поверка
Поверка осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».Основные средства поверки:
- манометр абсолютного давления МПА-15, ВПИ 400 кПа, пределы допускаемой основной погрешности ±6,6540-3 кПа в диапазоне измерений от 0,1333 до 13,3 кПа; ±13,340-3 кПа в диапазоне измерений от 13,3 до 133 кПа; ±0,01 % в диапазоне измерений от 133 до 400 кПа;
-
- манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; ВПИ соответственно 0,25 МПа; 0,6 МПа; 6 МПа; 60 МПа, класс точности 0,05;
-
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
-
- вольтметр цифровой G-1202, ВПИ 2,5 В, класс точности 0,01.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
HauptstraBe 27, D-66128 Saarbrucken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail: electronic@hydac.com, Internet: www.hydac.com
Заявитель
Общество с ограниченной ответственностью «ХЮДАК Интернешнл» (ООО «ХЮДАК Интернешнл»)Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31 Тел. / факс: +7 (495) 980-80-01 / +7 (495) 980-70-20
E-Mail: info@hydac.com.ru, адрес в Интернет: www.hydac.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения.
Преобразователи EDS 31XX, EDS 33XX, EDS 34XX представляют собой портативный преобразователь давления, который оснащен 4-значным цифровым дисплеем и кнопками для настройки параметров отображения, аналогового выходного сигнала, точек переключения и др. В зависимости от модели преобразователь имеет один или два переключающих выходных сигнала.
Преобразователи давления измерительные EDS 31XX, EDS 33XX, EDS 34XX имеют следующие модели:
-
- EDS 31XX (EDS 3116, EDS 3146, EDS 3196, EDS 3118, EDS 3148, EDS 3198);
-
- EDS 33XX (EDS 3316, EDS 3346, EDS 3396, EDS 3318, EDS 3348, EDS 3398);
-
- EDS 34XX (EDS 3446, EDS 3448, 3496, 3498).
Перечисленные модели преобразователей отличаются видом чувствительного элемента, типом механического и электрического присоединения, количеством переключающих выходных сигналов, диапазонами измерений и материалами, контактирующими со средой.

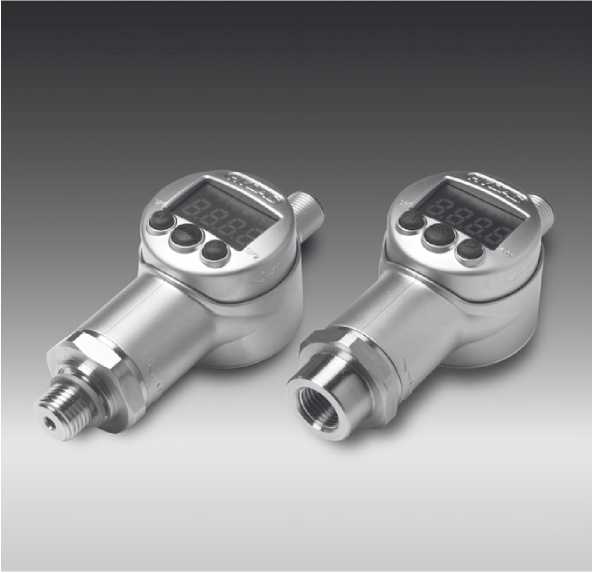

Фотографии общего вида преобразователей представлены на рисунке 1.
Рисунок 1 - Преобразователи давления измерительные EDS 31XX, EDS 33XX, EDS 34XX
1 шт .
1 экз.
1 экз.
Преобразователь давления измерительный (согласно заказу) Руководство по эксплуатации
Паспорт
Таблица 2
Наименование характеристики |
Значение характеристики в зависимости от модели | ||
EDS 31XX |
EDS 33XX |
EDS 34XX | |
Верхние пределы измерений абсолютного давления (ВПИ), бар (МПа) |
1; 2,5 (0,1; 0,25) | ||
Верхние пределы измерений избыточного давления (ВПИ), бар (МПа) |
1; 2,5; 6; 10; 16 (0,1; 0,25; 0,6; 1; 1,6) |
40; 100; 250; 400; 600 (4; 10; 25; 40; 60) | |
Диапазоны измерений избыточного давления, бар (МПа) |
от минус 1 до 1 (от минус 0,1 до 0,1) | ||
Пределы основной допускаемой приведенной погрешности (ПГ ), % |
± 1,0 | ||
Выходные сигналы: |
от 4 до 20 мА от 0 до 10 В | ||
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/10° C |
± 0,25 | ||
Напряжение питания постоянного тока, В |
от 18 до 35 |
Наименование характеристики |
Значение характеристики в зависимости от модели | ||
EDS 31XX |
EDS 33XX |
EDS 34XX | |
Диапазон рабочих температур окружающей среды, °С |
от минус 25 до плюс 80 | ||
Габаритные размеры, мм, не более |
105,5 х 42 х 40,5 | ||
Масса, не более, г |
120 |
