Номер по Госреестру СИ: 67738-17
67738-17 Преобразователи давления измерительные
(HDA 4744-A-250-000)
Назначение средства измерений:
Преобразователи давления измерительные HDA 4744-A-250-000 (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления жидкостей в аналоговый выходной сигнал постоянного тока в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Программное обеспечение
отсутствует.
Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным HDA 4744-A-250-000
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Техническая документация «HYDAC ELECTRONIC GmbH», Германия.
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочий эталон 2 разряда по ГОСТ Р 8.802-2012 - манометр избыточного давления грузопоршневой МП-600 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R)
(Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
«HYDAC ELECTRONIC GmbH», ГерманияАдрес: HauptstraBe 27, D-66128 Saarbrucken
Телефон: +49 (0)6897 509-01, факс: +49 (0)6897 509-1726
Web-сайт: www.hydac.com E-mail: electronic@hydac.com
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин»(ООО «СТГТ»)
ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское сельское поселение, Южная часть производственной зоны Горелово, ул. Сименса, д. 1
Телефон: +7 (812) 643 73 00, факс: +7 (812) 643 59 57
W eb-сайт: www.siemens.ru/gas-turbines E-mail: SGTT.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип действия преобразователей основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока, пропорциональный давлению.
Конструктивно преобразователь выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость преобразователя подводится измеряемое давление.
Фото общего вида преобразователей представлено на рисунке 1.

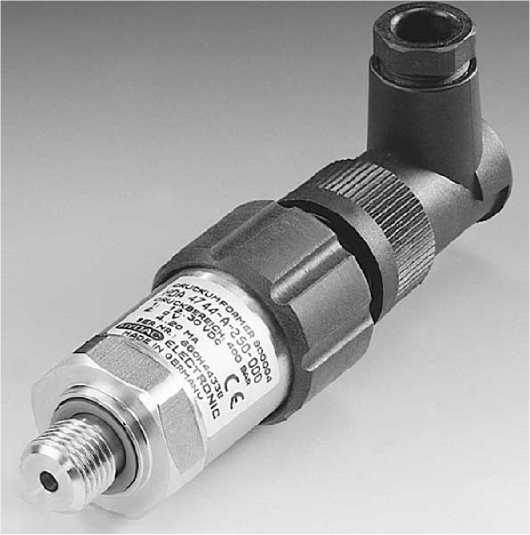

Рисунок 1 - Преобразователь давления измерительный HDA 4744-A-250-000 Пломбирование преобразователей не предусмотрено.
Таблица 1 -
Наименование характеристики |
Значение характеристики |
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 250 (от 0 до 25) |
Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений) |
±0,25 |
Вариация выходного сигнала, % (от диапазона изменения выходного сигнала), не более |
0,25 |
Выходной сигнал, мА |
от 4 до 20 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), % (от диапазона измерений)/10 °C |
±0,15 |
Параметры электропитания: - напряжение постоянного тока, В |
от 10 до 30 |
Температура окружающей среды, °С |
от -40 до +85 |
Габаритные размеры (длинахдиаметр), мм |
89,7x35 |
Масса, кг |
0,145 |
Средний срок службы, лет, не менее |
10 |
