Номер по Госреестру СИ: 55080-13
55080-13 Преобразователи давления измерительные
(HDA 4744-A-250-000)
Назначение средства измерений:
Преобразователи давления измерительные HDA 4744-A-250-000 (далее -
преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления жидкостей в аналоговый выходной сигнал постоянного тока на газовой и паровой турбинах ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус преобразователя и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в соответствующем разделе паспорта на преобразователи давления измерительные HDA 4744-A-250-000.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным HDA 4744-A-250-000
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
HauptstraBe 27, D-66128 Saarbrucken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail: electronic@hydac.com, Internet: www.hydac.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы » (ФГУП «ВНИИМС »)Принцип действия преобразователей основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня. В дальнейшем под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока, пропорциональный давлению.
Конструктивно преобразователь выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость преобразователя подводится измеряемое давление.
Фото общего вида преобразователей представлено на рисунке 1.

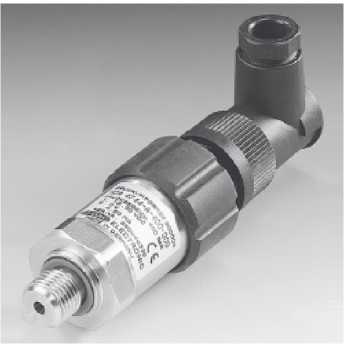

Рис. 1. Преобразователь давления измерительный HDA 4744.
Преобразователи давления измерительные HDA 4744-A-250-000, зав. №№ 80MAX01CP001, 80MAX01CP002, 80MAX01CP003, 80MAX05CP001, 80MAX05CP002, 80MAX05CP003, 81MBA51CP101, 81MBA51CP102, 81MBA53CP101, 81MBA53CP102, 81MBA53CP103, 81MBA53CP104, 81MBA53CP105, 81MBA53CP106, 81MBX03CP101 15 шт.
Паспорт 15 экз.
Диапазон измерений, бар (МПа) |
от 0 до 250 (от 0 до 25) |
Пределы основной допускаемой приведенной погрешности, % |
± 0,25 |
Выходной сигнал, мА |
от 4 до 20 |
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 0,08 |
Параметры электропитания: - напряжение постоянного тока, В |
от 10 до 30 |
Диапазон рабочих температур, °С |
от минус 40 до плюс 85 |
Габаритные размеры (длина х диаметр), мм, не более |
90 х 35 |
Масса, кг |
0,145 |
