Номер по Госреестру СИ: 63038-16
63038-16 Преобразователи расхода турбинные
(EVS 3100/3110)
Назначение средства измерений:
Преобразователи расхода турбинные EVS3100/3110 (далее по тексту - расходомеры) предназначены для измерений объемного расходажидкостей, преобразования измеренных значений в унифицированные электрические выходные сигналы.
Внешний вид.
Преобразователи расхода турбинные
Рисунок № 1
Программное обеспечение
Расходомер имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации и формирования параметров выходных сигналов. Конструкция СИ исключает возможность несанкционированного влияния на ПО средств измерений (СИ) и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Рекомендации по метрологии «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения. Р 50.2.077 - 2014».
Знак утверждения типа
Знак утверждения типананосится на корпус расходомера в виде наклейки и на титульный лист эксплуатационной документациитипографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям расхода турбинным EVS3100/3110
1. ГОСТ 8.510-2002 Государственная поверочная схема для средств измерений объема и
массы жидкости;
2. Техническая документация HYDACElectronicGmbH, Германия.
Поверка
Поверкаосуществляется по документу МП 63038-16 «Преобразователи расхода турбинные
EVS3100/3110. Методика поверки», утвержденному ФГУП «ВНИИМС»10 апреля 2015 г.
Основное средство поверки: установка поверочная расходомерная «Водоучет» (Госреестр № 40402-09), диапазон воспроизводимых расходов от 0,005 до 180 м 3/ ч , относительная погрешность измерений объема (расхода) воды ±0,5 %.
Знак поверки (оттиск клейма поверителя) наносится на корпус расходомера, а также в соответствующий раздел Паспорта и (или) на оформленный бланк Свидетельства о поверке.
Изготовитель
HYDAC Electronic GmbH, ГерманияHauptstaBe27, D-66128Saarbrucken, Germany
Tel: +49 (0)6897/ 509-01; Fax: +49 (0) 6897/ 509-1726
Internet: www.hydac.com
E-mail: info@hudac.com
Заявитель
ООО «ХЮДАК Интернешнл», Россия
123007, г. Москва, ул. 4-ая Магистральная, дом 5,стр. 1, офис 31
Тел.: +7(495) 980-80-01; факс.: +7(495) 980-70-20
E-mail: info@hudac.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия расходомера заключается в преобразовании скорости потока жидкости, проходящего через известное сечение, в частоту электрических импульсов. При этом частота импульсов пропорциональна мгновенному объемному расходу жидкости, а суммарное число подсчитанных импульсов - суммарному объему прошедшего через прибор вещества за заданный период времени.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока, а во внешней части находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения. После усиления и преобразования сигнала чувствительного элемента получается сигнал в виде прямоугольных импульсов. Дальнейшая обработка выходного сигнала с датчика импульсов проводится микропроцессорным преобразователем - с выдачей результатов во внешние цепи в виде токового сигнала 4-20 мА. Имеется возможность подключения датчика температуры и датчика давления.
Расходомеры EVS3100(для жидкостей на водной основе) и EVS3110 (для гидравлических масел) отличаются материалом, из которого изготовлен корпус прибора. МаркировкаEVS3100означает, что корпус расходомера выполнен из алюминия, маркировка EVS3110 - корпус выполнен из нержавеющей стали.

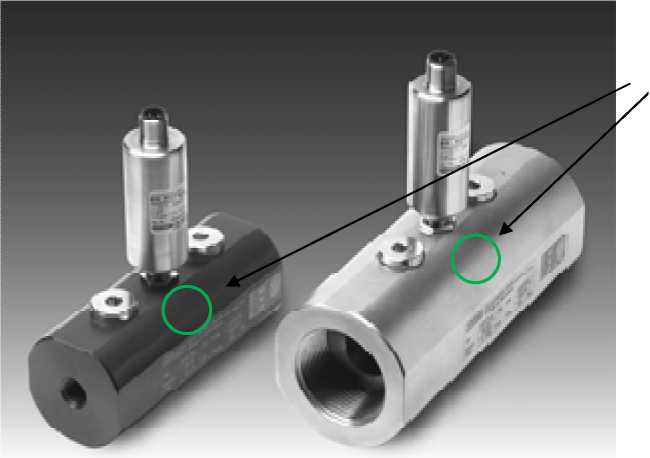

Внешний вид расходомеров с обозначением местнанесения знака поверки показан на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - РасходомерыEVS3100 (слева) и EVS3110 (справа)
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение параметра |
У словный диаметр, мм |
7; 11; 22; 30 |
Диапазон измерений расхода, м3/ч (л/мин) |
от 0,072 (1,2) до 36 (600) |
Пределы допускаемой относительной погрешности при измерении и преобразовании объемного расхода в выходной сигнал постоянного тока, % |
±2 |
Напряжение питания постоянного тока, В |
от 10 до 32 |
Потребляемая мощность, Вт, не более |
0,8 |
Диапазон изменения выходного сигнала постоянного тока, мА |
от 4 до 20 |
Максимальное избыточное давление в трубопроводе, МПа |
40 |
Диапазон температуры измеряемой среды, °С |
от минус 20 до плюс 90 |
Рабочие условия эксплуатации:
|
от минус 20 до плюс70 от 5 до 95 от 84 до 106,7 |
Степень защитыот внешних воздействий по ГОСТ 14254-96 |
IP65 |
Габаритные размеры (длинахвысотахдиаметр), мм, не более |
181х150х64 |
Масса в сборе, кг, не более |
3,5 |
Среднее время наработки на отказ, ч, не менее |
40 000 |
Полный средний срок службы, лет, не менее |
12 |
