Номер по Госреестру СИ: 74855-19
74855-19 Системы измерительные
(АСИС 2017)
Назначение средства измерений:
Системы измерительные «АСИС 2017» (далее - системы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Внешний вид.
Системы измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) систем включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование систем в целом и обработку измерительной информации.
Функции ПО:
-
- обработка и преобразование сигналов от модулей обработки сигналов;
-
- разграничение доступа к данным для разных групп пользователей;
-
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
-
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
-
- диагностика и мониторинг функционирования технических и программных средств систем;
-
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО нижнего уровня
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
MOS |
Номер версии (идентификационный номер ПО) |
1.0 |
Таблица 3 - Идентификационные данные ПО верхнего уровня
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
GeotekAsis.exe |
Asis.Core.dll | |
AsisMetrology.Client.dll | |
Asis.Wpf.dll | |
Asis.Drivers.dll | |
Geotek. Common.dll | |
Geotek.LogProj ect.dll | |
Geotek.ModbusModule.dll | |
Номер версии (идентификационный номер ПО) |
4.0.0.0 |
4.0.0.0 | |
4.0.167.0 | |
4.0.0.0 | |
4.0.0.0 | |
4.0.0.0 | |
4.0.0.0 | |
1.0.0.0 |
Продолжение таблицы 3
Идентификационные данные ПО |
Значение |
Цифровой идентификатор ПО |
- |
- | |
e717f65562d9034ce3c51dd63 ca7a5 fl | |
- | |
- | |
- | |
- | |
- | |
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится в левый верхний угол на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Устройство и работа» документа ГТЯН.411711.005РЭ «Система измерительная «АСИС 2017». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным «АСИС 2017»ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Системы измерительные «АСИС 2017». Технические условия. ГТЯН.411711.005ТУ.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Геотек» (ООО НПП «Геотек»), ИНН 5837030458Адрес: 440004, г. Пенза, ул. Центральная, строение 1М
Телефон (факс): (8412) 38-17-44
E-mail: info@geoteck.ru
Web-сайт: www.npp-geoteck.ru
Лист № 6 Всего листов 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Конструкция систем двухуровневая.
Нижний уровень систем представлен датчиками соответствующих физических величин и вторичным преобразователем.
Верхний уровень систем включает в себя ПЭВМ.
Информационная связь между компонентами систем реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия систем заключается в измерении физических величин первичными преобразователями с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующим) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Модификации систем отличаются количеством измерительных каналов, их диапазонами измерений и конструкцией блока электронно-преобразующего.
Перечень измерительных каналов систем приведён в таблице 1.
Таблица 1 - Перечень измерительных каналов систем
Наименование измерительного канала |
Количество измерительных каналов, шт. |
Первичный преобразователь (датчик) |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений, % |
Вторичный преобразователь |
Давление жидкости и газа |
от 1 до 128 |
ГТ 5.1.1 |
от 0 до 1 000 кПа |
±1 |
ГТ 6.0.34 ГТ 6.0.35 ГТ 6.0.36 ГТ 6.0.37 |
ГТ 5.1.2 |
от 0 до 2 000 кПа | ||||
ГТ 5.1.7 | |||||
ГТ 5.1.3 |
от 0 до 10 000 кПа | ||||
ГТ 5.1.4 |
от 0 до 30 000 кПа | ||||
ГТ 5.1.6 |
от 0 до 70 000 кПа |
Продолжение таблицы 1
Наименование измерительного канала |
Количество измерительных каналов, шт. |
Первичный преобразователь (датчик) |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений, % |
Вторичный преобразователь |
Сила сжатия |
от 1 до 128 |
ГТ 5.2.1 |
от 0,1 до 1 кН |
±0,5 | |
ГТ 5.2.29 |
от 0,5 до 5 кН | ||||
ГТ 5.2.33 | |||||
ГТ 5.2.34 | |||||
ГТ 5.2.5 |
от 0,1 до 1 кН от 1 до 10 кН | ||||
ГТ 5.2.20 | |||||
ГТ 5.2.30 | |||||
ГТ 5.2.31 | |||||
ГТ 5.2.7 |
от 3 до 30 кН | ||||
ГТ 5.2.8 |
от 5 до 50 кН | ||||
ГТ 5.2.32 | |||||
ГТ 5.2.17 |
от 10 до 100 кН | ||||
ГТ 5.2.25 |
от 50 до 500 кН | ||||
ГТ 5.2.16 | |||||
Линейное перемещение |
от 1 до 128 |
ГТ 5.3.28 |
от 0 до 2 мм |
±0,5 |
ГТ 6.0.34 ГТ 6.0.35 ГТ 6.0.36 ГТ 6.0.37 |
ГТ 5.3.29 |
от 0 до 10 мм | ||||
ГТ 5.3.30 |
от 0 до 20 мм | ||||
ГТ 5.3.31 |
от 0 до 10 мм |
±0,2 | |||
ГТ 5.3.10 |
от 0 до 20 мм | ||||
ГТ 5.3.24 | |||||
ГТ 5.3.13 |
от 0 до 40 мм | ||||
ГТ 5.3.25 | |||||
ГТ 5.3.14 |
от 0 до 80 мм | ||||
ГТ 5.3.26 | |||||
ГТ 5.3.15 |
от 0 до 140 мм | ||||
ГТ 5.3.27 |

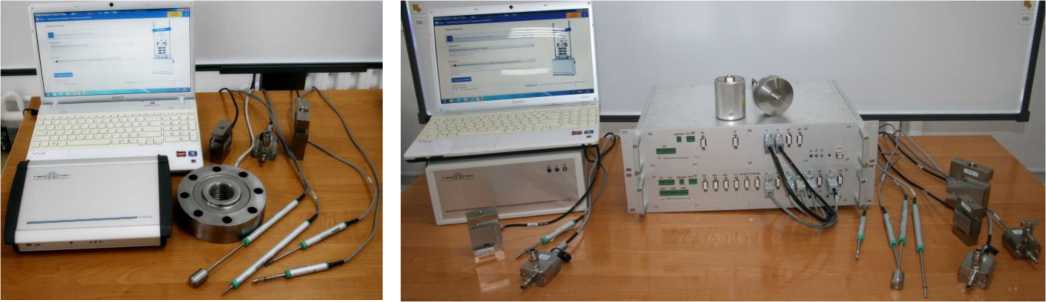

Фотографии общего вида систем представлены на рисунке 1.
Пломбировка систем в целях предотвращения доступа к элементам конструкции изготовителем не предусмотрена.
Рисунок 1 - Общий вид систем с различными блоками электронно-преобразующими
Лист № 3 Всего листов 6
Комплектность систем приведена в таблице 6. Таблица 6 -
Наименование |
Обозначение |
Количество, шт. |
Система измерительная «АСИС 2017» (в соответствии с заказом) |
ГТЯН.411711.005 |
1 |
Руководство по эксплуатации |
ГТЯН.411711.005РЭ |
1 |
Методика поверки (на партию систем при поставке в один адрес) |
ГТЯН.411711.005МП |
1 |
систем представлены в таблицах 4 и 5. Таблица 4 - Метрологические характеристики систем
Наименование параметра |
Значение |
Диапазон измерений силы, кН |
от 0,1 до 1 от 0,5 до 5 от 1 до 10 от 3 до 30 от 5 до 50 от l0 до 100 от 50 до 500 (в зависимости от заказа) |
Диапазон измерений линейного перемещения, мм |
от 0 до 2 от 0 до 10 от 0 до 20 от 0 до 40 от 0 до 80 от 0 до l40 (в зависимости от заказа) |
Диапазон измерений избыточного давления, кПа |
от 0 до 1000 от 0 до 2000 от 0 до 10000 от 0 до 30000 от 0 до 70000 (в зависимости от заказа) |
Пределы допускаемой приведённой погрешности измерений избыточного давления, % |
±1 |
Пределы допускаемой приведённой погрешности измерений силы сжатия, % |
±0,5 |
Пределы допускаемой приведённой погрешности измерений линейного перемещения, % |
±0,2; ±0,5 |
Таблица 5 - Технические характеристики систем
Количество каналов измерений избыточного давления, шт. |
от 1 до 128 |
Количество каналов измерений силы сжатия, шт. |
от 1 до 128 |
Количество каналов измерений линейного перемещения, шт. |
от 1 до 128 |
Напряжение питающей сети, В |
от 198 до 242 |
Частота напряжения питания, Г ц |
50,0±0,5 |
Условия эксплуатации:
|
от +20 до +24 до 80 от 84 до 106 |
